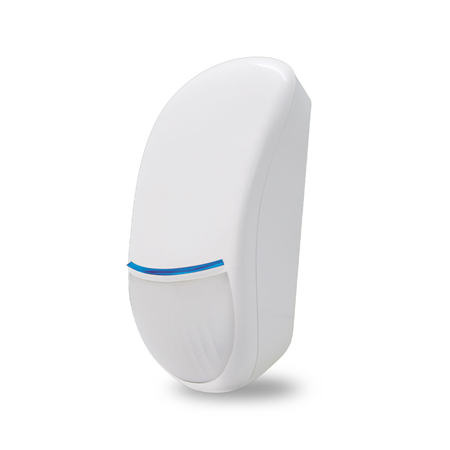

VESTA-429N

VESTA Dual-Technologie kabelgebundene Detektoren mit EOL-Widerständen G3

PLUG & PLAY MIT VESTA

circle-check

EINFÜHRUNG

VESTA kabelgebundene Detektoren sind die beste Wahl für Wohn- und Industrieinstallationen im Sicherheitsbereich. Sie verwenden ausschließlich digitale PIRs und vermeiden damit die Umwandlung, die bei herkömmlichen Detektoren erforderlich ist, bei denen das analoge PIR verstärkt und in digital umgewandelt wird. Dank der VOLLSTÄNDIG digitalen Technologie ist der Detektor bei der Erkennung von Eindringlingen deutlich präziser und leidet nicht unter Störungen wie: Weißlicht, ultraviolettem Licht, Temperatur, Luftbewegungen durch Heiz-/Kühlsysteme und ist völlig immun gegen abgestrahlte und leitungsgeführte elektromagnetische Störungen. ProLine-Detektoren sind mit von AMC entwickelten und von Fresnel Technologies, Inc. gefertigten Linsen ausgestattet. Die LODIFF®-Technologie zur Herstellung von Optiken in Kombination mit POLY IR®-Materialien macht es zu einem Produkt von höchster Qualität und Effizienz. Alle ProLine-Detektoren sind bis 15 kg haustierimmun mit einer Reichweite von 15 m und einem Winkel von 100 Grad. Der Sensor ist mit Mikrowellenmodulen der neuesten Generation mit sehr geringem Grundrauschen ausgestattet und kann mit unterschiedlichen Frequenzen geliefert werden, um den gesetzlichen Bestimmungen der einzelnen Länder zu entsprechen.

Schutz vor Weißlicht Der Detektor ist digital gegen Weißlicht gefiltert.

Voll digitaler PIR Der Detektor hat keine analogen Komponenten; der voll digitale PIR ist direkt mit dem Mikroprozessor verbunden.

Hoher RFI-Schutz Dank des vollständigen Fehlens traditioneller Verstärker besitzt der Detektor eine sehr hohe Störfestigkeit gegenüber RFI.

Haustierimmunität Alle unsere Detektoren sind haustierimmun bis zu 15 kg, dank des neuen Linsendesigns in Kombination mit dem digitalen Analysesystem.

Ultraviolettstabilisierung POLY IR®4 Material für Linsen Das Linsenmaterial ist POLY IR®. Es bietet die beste Kombination aus Transmission, Umweltstabilität und Farbe aller Polymere. Materialien verfügbar für den 8–14 Mikrometer Bereich des Infrarot.

LODIFF® Fresnel-Linsentechnologie Das Linsenarray wird durch Aneinanderreihen von LODIFF®-Linsenteilen hergestellt. Diese Linsen bieten deutlich verbesserte Leistung gegenüber typischen Fresnelformen mit konstanten Rillenbreiten.

INSTALLATIONSVERFAHREN

  • Lösen Sie mit einem dünnen Schraubendreher die Schraube an der Unterseite und öffnen Sie das Gehäuse (siehe Abbildung 1)

  • Entnehmen Sie die Leiterplatte aus der Basis, indem Sie an den ABS-Auflagen hebeln (siehe Abbildung 2)

  • Durchbrechen Sie die Sollbruchstelle in der Basisabdeckung an der gewünschten Befestigungsstelle (oder verwenden Sie die optionale, nicht IMQ-zertifizierte Schwenkhalterung)

  • Durchbrechen Sie die Sollbruchstelle in der Basis und befestigen Sie eine Schraube zwischen Wand und Abdeckung zum Schutz gegen Manipulation von hinten (siehe Abb. 2)

  • empfohlene Höhe von 1,8 m bis 2,2 m

  • Führen Sie das Kabel in die hintere Aufnahme und durch das obere Loch heraus

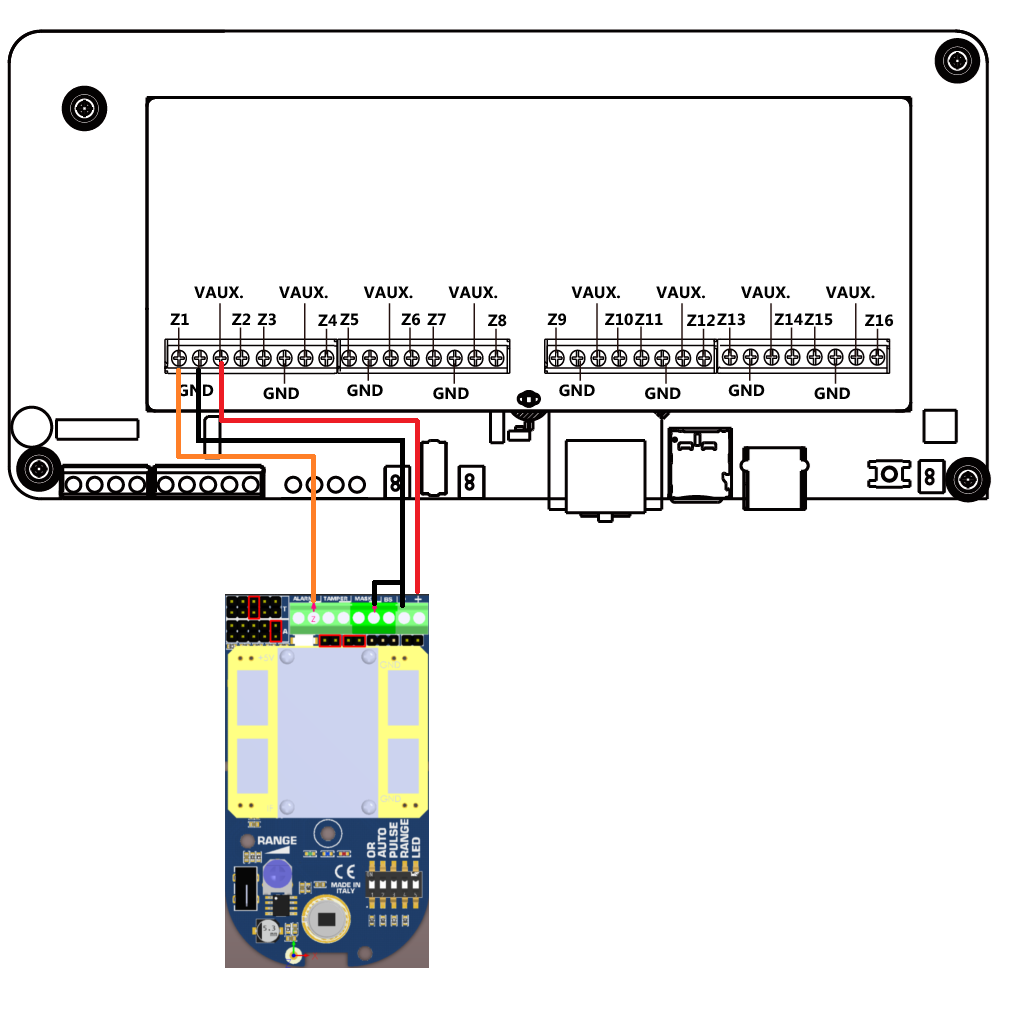

  • Verdrahten Sie die Klemmen entsprechend den in der Abbildung gezeigten Anschlüssen.

Abb. 1
Abb. 2

circle-exclamation

LED-FUNKTIONEN

Während des Normalbetriebs:

  • GRÜNE LED: PIR-Alarm

  • GELBE LED: MW-Alarm

  • BLAUE LED: Gesamter Alarm (PIR und MW)

  • AM-VERSION: Im Falle einer Maskierung blinkt die LED, die der maskierten Technologie entspricht, und die Alarmkontakte öffnen sich mit dem MASK-Kontakt der AM-Version (Antimasking-Version). Die AM-Version führt einen kontinuierlichen Selbsttest durch; bei einer Anomalie, die länger als 15 Sekunden anhält, meldet der Sensor die folgende Signalisierung:

  • STROMVERSORGUNG AUSSERHALB DER NENNGRÖSSEN: Wechselblinken von gelber und grüner LED mit geöffnetem Maskenkontakt

  • PIR-FELD SELBSTTEST grüne LED blinkt mit geöffnetem MASK-Kontakt

  • MW-FELD SELBSTTEST gelbe LED blinkt mit geöffnetem MASK-Kontakt

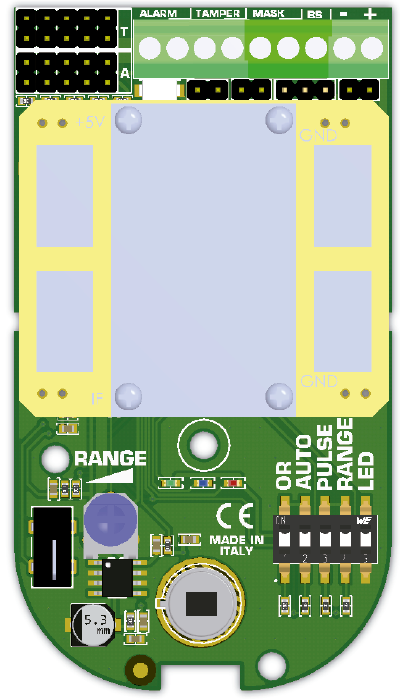

EINSTELLUNG UND VERBINDUNG

Dip 1--> aus = LED aus - ein = LED an*

Dip 2 --> aus = 15 m - ein = 7 m Reichweite

Dip 3 --> aus = 1 Impuls - ein = 2 Impulse

Dip 4 - 5 --> AUS-AUS = UND EIN-AUS = ODER EIN-EIN = AUTO ODER*

Trimmer Reichweite = nur für MW verwendet

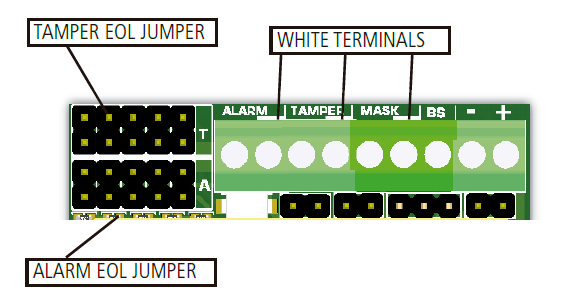

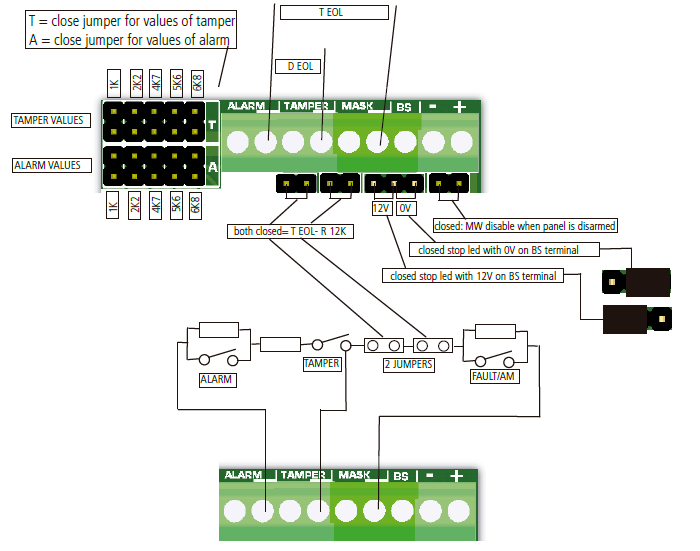

Jumper T - A - EOL offen = alle Kontakte frei ohne Widerstände

Jumper T - A - EOL geschlossen = doppelte Balancierung (siehe untenstehende Werte)

ALARM: Klemmen NC (EOL-Jumper geöffnet)

Manipulation (Tamper): Klemmen NC (EOL-Jumper geöffnet)

MASK: Klemme NC (mit EOL-Jumper geöffnet - nur für AM-Version)

BS: Anschluss für Fernsteuerung der LED und MW

DT2AM + und - = VERSORGUNG: Stromversorgung 9 - 15 V DC @ 27 mA nominal

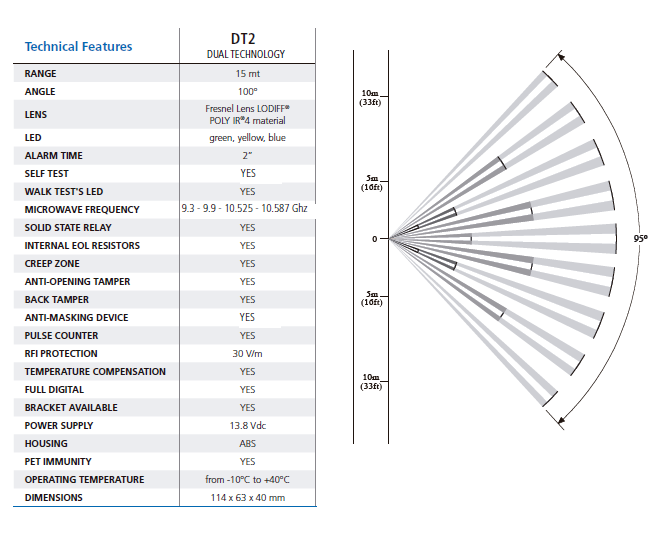

Datenblatt

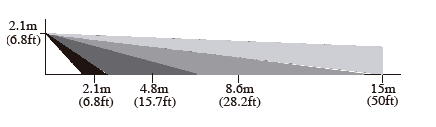

SEITENANSICHT
