VESTA-011

KP-39

FERN-TASTENFELD DRAHTLOS

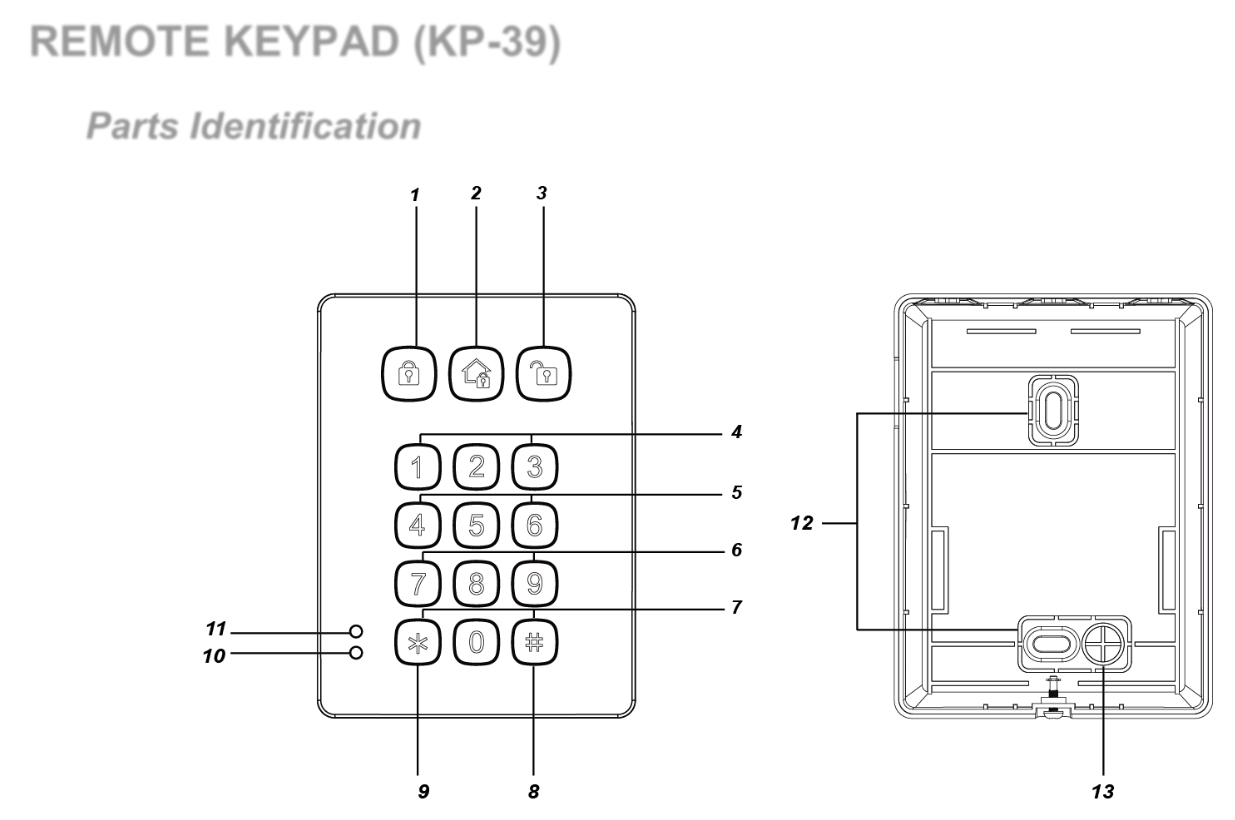

Teileidentifikation

1. Scharfschalt-Taste

2. Home-Taste

3. Unscharf-Taste

4. Panikalarm (falls aktiviert), drücken Sie gleichzeitig 1 und 3, um den Panikalarm auszulösen

5. Brandalarm (falls aktiviert), drücken Sie gleichzeitig 4 und 6, um den Brandalarm auszulösen

6. Medizinischer Alarm (falls aktiviert), drücken Sie gleichzeitig 7 und 9, um den medizinischen Alarm auszulösen

7. Lerncode senden

   • drücken Sie ＊ dann die Taste 7 (unter Testmodus)

   • drücken Sie gleichzeitig # und  Tasten (unter Normalbetrieb)

8. # Taste

9. * Taste

10. Fehler-LED (Orange LED)

11. Netz-LED (Grüne LED)

12. Befestigungsöffnungen

13. Manipulationsschalter

Hinweis:

Bei Tastendruck ertönt ein kurzer Piepton, um anzuzeigen, dass die gedrückte Taste gültig ist.

Es ertönen 4 durchgehende Pieptöne, was auf einen Fehler hinweist; der Benutzer sollte den Vorgang erneut durchführen.

LED-Anzeige

• Netz-LED (Grün):

  • An für 5 Sekunden: nach erfolgreichem Abschluss einer gültigen Tastenfolge.

  • Blinkt für 5 Sekunden: niedrige Batterie im Normalbetrieb.

  • Wenn die Netz-LED erlischt, bevor eine gültige Tastenfolge abgeschlossen ist, werden zuvor eingegebene Tasten ignoriert.

• Fehler-LED (Orange):

  • Unscharf-Taste und Orange LED an zusammen mit 5 Pieptönen: Alarm-Speicher (abhängig von der Zentrale).

  • Blinkt:

• Nur Blinken: Keine Antwort wurde innerhalb von 10 Sekunden von der Zentrale gesendet.

• Blinkt zusammen mit 2 Pieptönen: Anfrage für Home-Modus während Arm-Modus.

• Blinkt zusammen mit 3 Pieptönen: Anfrage für Home- oder Arm-Modus bei Vorliegen einer Störung.

• Blinkt zusammen mit 4 Pieptönen: PIN-Code war falsch.

Allgemeiner Betrieb

• Testmodus betreten — Geben Sie den Tastatur-PIN-Code ein und drücken Sie dann die ＊-Taste.

• Panikalarm — Drücken Sie 1 Taste + 3 Taste gleichzeitig. (falls die Funktion aktiviert ist)

• Brandalarm — Drücken Sie 4 Taste + 6 Taste gleichzeitig. (falls die Funktion aktiviert ist)

• Medizinischer Alarm — Drücken Sie 7 Taste + 9 Taste gleichzeitig. (falls die Funktion aktiviert ist)

• Zentralenstatus prüfen — Normalmodus Drücken # Taste.

• Ein-/Ausschalten von Ein-/Austrittston — Drücken Sie 1 Taste + 2 Taste gleichzeitig für 2 Sekunden. (Die Tastatur gibt einen langen Piepton aus, um anzuzeigen, dass die Funktion aktiviert ist, und 2 kurze Pieptöne, um anzuzeigen, dass die Funktion deaktiviert ist.)

Stromversorgung

• Die Fernbedienungs-Tastatur verwendet eine CR123 3V Lithiumbatterie als Stromquelle.

• Die Fernbedienungs-Tastatur kann auch den Batteriestatus erkennen. Wenn die Batteriespannung niedrig ist, blinkt die Netz-LED während des Betriebs 5 Sekunden lang. Das Niedrig-Batterie-Signal wird zusammen mit den regulären Signalübertragungen an die Zentrale gesendet, damit der Status entsprechend angezeigt werden kann.

• Vor dem Versand ist die Batterie werkseitig eingelegt.

• Beim Batteriewechsel drücken Sie ein paar Mal eine Taste, um zu entladen, bevor Sie die neue Batterie einsetzen.

Energiesparfunktion

• Im Leerlauf befindet sich die Fernbedienungs-Tastatur im Bereitschaftsmodus und verbraucht keine Energie. Sie wird aktiviert und Aufwachzustand für 5 Sekunden, wenn eine Taste gedrückt wird.

• Nach 5 Sekunden Inaktivität schaltet sich die Stromversorgung ab und sie kehrt zur Bereitschaft Modus zurück.

Manipulationsschutz

• Die Tastatur ist gegen jeden Versuch geschützt, den Deckel zu öffnen oder die Tastatur von ihrer Montagefläche zu lösen.

• Manipulationsschutz ist deaktiviert, wenn sich die Tastatur im Testmodus befindet.

Überwachungssignal

• Nach der Installation sendet die Fernbedienungs-Tastatur automatisch innerhalb von 30–50 Minuten Supervisionssignale an die Zentrale.

• Wenn die Zentrale innerhalb einer voreingestellten Zeit kein Signal von der Fernbedienungs-Tastatur erhalten hat, betrachtet die Zentrale die Fernbedienungs-Tastatur als außer Betrieb und reagiert gemäß den Einstellungen der Zentrale.

Erste Schritte

Schritt 1. Versetzen Sie die Zentrale in den Lernmodus, .

Schritt 2. Fernbedienungs-Tastatur zur Zentrale hinzufügen:

Testmodus:

1. Versetzen Sie die Fernbedienungs-Tastatur in den Testmodus, indem Sie den KP-PIN-Code eingeben (Standard: 0000), drücken Sie dann die ＊ Taste.

Die drei LEDs leuchten auf, zusammen mit einem langen Piepton.

1. Drücken Sie die ＊-Taste, dann die 7 Taste, um das Lernsignal zu senden. Die Fernbedienungs-Tastatur gibt einen langen Piepton aus.

Testmodus-Funktion:

1. Drücken Sie die ＊-Taste und dann die Taste 2 — Dual-Tasten-Panikalarm-Funktion aktivieren

2. Drücken Sie die ＊-Taste und dann die Taste 3 — Dual-Tasten-Brandalarm-Funktion aktivieren

3. Drücken Sie die ＊-Taste und dann die Taste 4 — Dual-Tasten-Medizinischer-Alarm-Funktion aktivieren

4. Drücken Sie die ＊-Taste und dann die Taste 5 — Alle Dual-Tasten-Funktionen deaktivieren (Standard)

5. Drücken Sie die ＊-Taste und dann die Taste 6 — Tastatur-PIN-Code bearbeiten

Eingeben Alter Tastatur-PIN-Code und dann drücken Sie ＊ Taste

Eingeben Neu einen neuen 4-stelligen Tastatur-PIN-Code und dann drücken Sie # Taste.

6. Drücken Sie die ＊-Taste und dann die Taste 8 — Aktiviert Arm/Home ohne PIN-Code Funktion.

(Bitte beziehen Sie sich auf „Arm/Home ohne Zentrale-PIN-Code“ für Details, Seite 3).

7. Drücken Sie die ＊-Taste und dann die Taste 9 — Aktiviert Arm/Home mit Zentrale-Benutzer-PIN-Code Funktion (Standard).

(Bitte beziehen Sie sich auf „Arm/Home mit Zentrale-PIN-Code“ für Details, Seite 3).

Hinweis:

Wenn die Fernbedienungs-Tastatur keinen langen Piepton von sich gibt, bedeutet dies, dass die Fernbedienungs-Tastatur den Lerncode nicht an die Zentrale gesendet hat. Bitte drücken Sie die ＊-Taste, dann erneut die 7 Taste, um den Lerncode zu senden.

Wenn die Zentrale den Lerncode empfängt, zeigt sie die Informationen entsprechend an. Lesen Sie das Bedienhandbuch Ihrer Zentrale, um den Lernvorgang abzuschließen.

Nachdem die Zentrale das Signal von der Fernbedienungs-Tastatur empfangen hat, sendet sie eine Bestätigung zurück an die Fernbedienungs-Tastatur. Die Fernbedienungs-Tastatur piept dann 3-mal, um zu bestätigen, dass die Bestätigung empfangen wurde. Wenn die Fernbedienungs-Tastatur nicht 3-mal piept, starten Sie bitte die Lernprozedur erneut.

Schritt 3. Nachdem die Fernbedienungs-Tastatur eingelernt ist, versetzen Sie die Zentrale in den Walk-Test Modus, halten Sie die Fernbedienungs-Tastatur an der gewünschten Stelle und senden Sie den Lerncode an die Zentrale, um zu bestätigen, dass dieser Standort innerhalb der Signalreichweite der Zentrale liegt. Um den Lerncode zu senden, drücken Sie entweder die ＊ Taste dann die 7 Taste im Testmodus oder drücken Sie beide # und ＊ Tasten zusammen im Normalbetrieb.

Schritt 4. Wenn Sie zufrieden sind, dass die Fernbedienungs-Tastatur an dem gewählten Standort funktioniert, können Sie mit der Montage der Fernbedienungs-Tastatur gemäß den unten beschriebenen Schritten fortfahren (siehe „Montage der Fernbedienungs-Tastatur“ für Details).

Schritt 5. Drücken Sie die Unscharf-Taste zweimal um den Testmodus zu verlassen, und die Installation ist abgeschlossen. Die Fernbedienungs-Tastatur gibt einen langen Piepton aus und die drei Systemmodus-LEDs erlöschen. Die Fernbedienungs-Tastatur kehrt in den Normalbetrieb zurück.

<HINWEIS>

Hinweis:

Die Fernbedienungs-Tastatur verlässt den Testmodus automatisch nach 5 Minuten Inaktivität und kehrt in den Bereitschaftsmodus zurück. Alle LEDs erlöschen und die Tastatur gibt einen langen Piepton aus.

Systemmodus-Steuerung

Nachdem die Tastatur in die Alarmanlagen-Zentrale eingelernt wurde, kann der Benutzer das System über die Tastatur ändern.

Es gibt zwei Möglichkeiten, das System scharf zu schalten.

1. Abwesenheits-/Anwesenheits-Schaltung des Systems durch Eingabe des Zentrale-Benutzer-PIN-Codes.

2. Abwesenheits-/Anwesenheits-Schaltung des Systems ohne Eingabe des Zentrale-Benutzer-PIN-Codes. Zum Unscharfschalten des Systems ist immer die Eingabe des Zentrale-Benutzer-PIN-Codes erforderlich.

Scharf/Home/Unscharf mit Zentrale-PIN-Code:

Im Testmodus drücken Sie die ＊-Taste und dann die 9 Taste, um die Arm/Home mit PIN-Code Funktion zu aktivieren.

In den Arm-Modus wechseln: Geben Sie einen der Benutzercodes der Zentrale ein und drücken Sie Taste. Wenn die Zentrale keinen Fehler hat und das Scharfschalten erfolgreich ist, leuchtet die LED zusammen mit einem langen Piepton.

In den Home-Modus wechseln: Geben Sie einen der Benutzercodes der Zentrale ein und Taste. Wenn die Zentrale keinen Fehler hat und das Scharfschalten erfolgreich ist, leuchtet die LED leuchtet zusammen mit 3 Pieptönen.

Zurück in den Deaktivierungsmodus: Geben Sie einen der Benutzercodes der Zentrale ein und Taste. Wenn das Unscharfschalten erfolgreich ist, leuchtet die LED zusammen mit 2 Pieptönen.

Wenn es eine Alarm-Speicher, gibt, leuchten die LED und die Fehler-LED zusammen mit 5 Pieptönen.

Scharf/Home/Unscharf ohne Zentrale-PIN-Code:*+

Im Testmodus drücken Sie die ＊-Taste und dann die 8 Taste, um die Arm/Home ohne PIN-Code Funktion zu aktivieren

In den Arm-Modus wechseln: Drücken Sie Taste. Wenn die Zentrale keinen Fehler hat und das Scharfschalten erfolgreich ist, leuchtet die LED zusammen mit einem langen Piepton.

In den Home-Modus wechseln: Drücken Sie Taste. Wenn die Zentrale keinen Fehler hat und das Scharfschalten erfolgreich ist, leuchtet die LED leuchtet zusammen mit 3 Pieptönen.

Zurück in den Deaktivierungsmodus: Geben Sie einen der Benutzercodes der Zentrale ein und Taste. Wenn das Unscharfschalten erfolgreich ist, leuchtet die LED zusammen mit 2 Pieptönen.

Wenn es eine Alarm-Speicher, gibt, leuchten die LED und die Fehler-LED zusammen mit 5 Pieptönen.

Eingangs-/Ausgangston

• Nachdem der Ein-/Austrittston durch gleichzeitiges Drücken der 1 Taste + 2 Taste für 2 Sekunden aktiviert wurde (angezeigt durch einen langen Piepton), gibt die Tastatur Pieptöne aus, wenn der Ein-/Austritt-Timer aktiviert ist.

• Nachdem der Ein-/Austrittston durch gleichzeitiges Drücken der 1 Taste + 2 Taste für 2 Sekunden deaktiviert wurde (angezeigt durch zwei kurze Pieptöne), bleibt die Tastatur beim Aktivieren des Ein-/Austritt-Timers stumm.

Versetzen Sie die Steuerzentrale zurück in den normalen Betriebsmodus.

Wenn sich die Fernbedienungs-Tastatur im NORMALBETRIEBSMODUS

1. befindet,

2. Wenn im Zentralgerät eine Störung vorliegt und die Tastatur verwendet wird, um die Zentrale scharf zu schalten, blinkt die Fehler-LED zusammen mit 3 Pieptönen, um die Störung anzuzeigen.

3. Wenn die Tastatur die Zentrale unscharf schaltet, leuchtet die LED zusammen mit zwei Pieptönen, was normalen Betrieb anzeigt.

4. Wenn Sie den falschen KP-PIN-Code 4 Mal innerhalb von 10 Minuten im Testmodus eingeben, deaktiviert das KP die Tastenfunktion für 1 Minute, und alle LEDs blinken 3 Mal zusammen mit 6 Pieptönen. Nach 1 Minute ertönt ein langer Piepton, um anzuzeigen, dass die Tastenfunktion wieder normal ist.

Werkseinstellung

Wenn Sie den falschen KP-PIN-Code 4 Mal innerhalb von 10 Minuten bei der Änderung des Systemmodus eingeben, deaktiviert das KP die Tastenfunktion für 5 Minuten. Nach 5 Minuten gibt die Tastatur einen langen Piepton aus, um anzuzeigen, dass die Tastenfunktion wieder normal ist.

Wenn Sie den Tastatur-PIN-Code vergessen haben oder etwas mit der Fernbedienungstastatur nicht stimmt, können Sie die Fernbedienungstastatur auf die Werkseinstellungen zurücksetzen und sie neu initialisieren.

Auf Werkseinstellungen zurücksetzen:

Zurücksetzen der Tastatur auf Werkseinstellungen stellt den PIN-Code der Tastatur auf 0000 zurück und löscht alle in der Zentrale gespeicherten Lerninformationen.Arm/Home mit Zentrale-PIN-CodeSchritt 2 Wenn die „ 3 Schritt 2 Drücken und halten Sie die

“ Methode ausgewählt ist, drücken & halten Sie dieArm/Home ohne Zentrale-PIN-CodeSchritt 2 Wenn die „ 4 Schritt 2 Drücken und halten Sie die

.Wenn „ 3 Schritt 3 Drücken Sie weiter die

Taste, bis das KP 3 Pieptöne ausgibt, um einen erfolgreichen Reset anzuzeigen.

Schritt 4 Lassen Sie die 3 .Drücken Sie weiter die Taste 4, bis das KP 4 Pieptöne ausgibt, um einen erfolgreichen Reset anzuzeigen.

• oder die Taste 4, der Rücksetzvorgang ist abgeschlossen.

• Nach dem Zurücksetzen wird der PIN-Code auf die werkseitigen Standardwerte 0000 zurückgesetzt. Die Fernbedienungs-Tastatur benötigt einen neuen Lernvorgang, um wieder zu funktionieren.

Die Fernbedienungstastatur sendet automatisch in regelmäßigen Abständen Überwachungs-Signale an die Steuerzentrale in zufälligen Intervallen von 30–50 Minuten.

Montage der Fernbedienungstastatur

1. So montieren Sie die Fernbedienungstastatur:

2. Immer wenn die Tastatur von der Zentrale entfernt wird, sollte sie ebenfalls auf Werkseinstellungen zurückgesetzt werden, um ihren Zentralspeicher zu löschen.

3. Verwenden Sie die 2 Befestigungslöcher der Rückabdeckung als Schablone und markieren Sie die Positionen an der am besten geeigneten Stelle.

4. Setzen Sie die Dübel ein, wenn Sie in Putz- oder Mauerwerk befestigen wollen, und schrauben Sie die Fernbedienungs-Tastatur auf die Dübel.

5. Schrauben Sie die Fernbedienungstastatur auf die Dübel.
