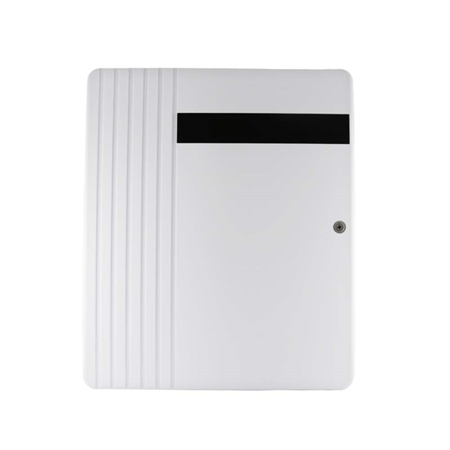

# VESTA-113N-SF1

## 4G+IP+Z-WAVE+ZIGBEE Hybridsystem

<figure><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fj2L3JZaXHaWCXWuSayLf%2Fimage.png?alt=media&#x26;token=5d4739f3-63d3-4efe-a162-3035671e9bc8" alt=""><figcaption></figcaption></figure>

Willkommen bei der **VESTA Wissensdatenbank für drahtlose und hybride Bedienteile**. Hier finden Sie alle wichtigen Informationen zur Installation, Konfiguration und Wartung von VESTA-Sicherheitsbedienteilen, die über drahtlose Kommunikation und hybride Systeme betrieben werden.

Dieses Handbuch richtet sich an Techniker, Integratoren und fortgeschrittene Benutzer, die ein detailliertes Verständnis dieser Bedienteile benötigen. Es enthält Schritt-für-Schritt-Anleitungen, Fehlerbehebungstipps, Gerätekompatibilität und Best Practices zur Optimierung der Systemleistung.

## KURZANLEITUNG&#x20;

## 1. Registrierung des Panels als Installateur und Benutzer

### 1.1 Registrierung des Installateurs

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><strong>Schritt 1:</strong> Melden Sie sich als Installateur in der <a href="https://github.com/AchrafBr1/vesta-knowledge-base/blob/main/guia-de-usuario-smarthomesec.md">SmartHomeSec</a> APP</td><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-05113b0d3328df3b166ab295fa6757e6ac242b74%2Fimage%20(9)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><p><strong>Schritt 2:</strong> Wählen Sie die + Schaltfläche</p><p>(Panel hinzufügen)</p></td><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-fa8de8b9f61fbaeb03070c23f91346bb14f246bc%2Fimage%20(10)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><strong>Schritt 3:</strong> Geben Sie die MAC-Adresse des Panels ein, die sich auf einem Aufkleber des Panels befindet</td><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-7382d20b1eed8959c5689860688539c850e4e52e%2Fimage%20(11)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr></tbody></table>

Sobald das Panel als Installateur registriert ist, ist es bereit ✨ zur Konfiguration.

{% hint style="danger" %}
Das Panel muss eingeschaltet und mit dem Internet verbunden sein. Wir haben 15 Minuten nach dem Einschalten Zeit, das Panel zu registrieren.
{% endhint %}

{% hint style="success" %}
Die MAC-Adresse des Panels befindet sich physisch immer an einer Seite des Panels. Im FELD NAME sollten wir den Abonnenten oder eine beliebige Kennung des Panels eintragen.
{% endhint %}

### 2. Registrierung des Benutzerkontos

Das Benutzerkonto wird zur Steuerung des Systems verwendet und ist für den Endbenutzer vorgesehen. Über die SmartHomeSec-APP ermöglicht dieses Konto das Scharfschalten, Entschärfen und Ausführen beliebiger Vorgänge. Es gibt zwei Arten von Benutzerkonten: Master und Slave.

Das erste Konto, das wir registrieren, ist das Master-Konto. Der Hauptunterschied zwischen Master- und Slave-Konten besteht darin, dass der Master das Erstellen neuer Benutzer erlaubt, während der Slave keine neuen Konten erstellen kann.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><strong>Schritt 1:</strong> Greifen Sie als Installateur auf das Panel zu, der Standardcode ist [7982]</td><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-f54c92555c65a3674a618b8357d25fab097a5a48%2FImagen%20de%20WhatsApp%202024-06-02%20a%20las%2015.19.19_5e1f9a7f.jpg?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><strong>Schritt 2:</strong> Wählen Sie den Abschnitt Hauptsystemmenü<img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-cb348105e6110fe9c5b80a7a5282725a96e9f0f9%2Fimage%20(14)%20(1).png?alt=media" alt=""></td><td></td><td></td></tr><tr><td><strong>Schritt 3:</strong> Wählen Sie Benutzerkontoliste</td><td></td><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-82a8946a8646a97397a045388512821bfb05f707%2Fimage%20(15)%20(1).png?alt=media" alt="" data-size="original"></td></tr><tr><td><strong>Schritt 4:</strong> Wählen Sie hinzufügen</td><td></td><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-0abd9646d7f4af8b35d780f1787933971e0a348c%2Fimage%20(17)%20(1).png?alt=media" alt="" data-size="original"></td></tr><tr><td><strong>Schritt 5:</strong> Wenn es ein neuer Benutzer ist: Wählen Sie Konto erstellen</td><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-07dfedb38f6af5ae067a35bcf1d9ef5f604a82ea%2Fimage%20(18)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><p><strong>Schritt 6:</strong> Füllen Sie die Benutzerdaten für den APP-Zugriff aus</p><p><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-7cd25be9e2c68ff7bf213db266628f6080906e9c%2Fimage%20(19)%20(1).png?alt=media" alt="" data-size="original"></p></td><td></td><td></td></tr></tbody></table>

{% hint style="success" %}
Benutzerregistrierung abgeschlossen! Informationen zur Bedienung mit der Benutzer-APP finden Sie im SmartHomeSec-Benutzerhandbuch.
{% endhint %}

## 3. Geräte hinzufügen und konfigurieren

Um VESTA-RF-Geräte hinzuzufügen und zu konfigurieren, gehen Sie wie folgt vor:

### 3.1 Geräte hinzufügen

Schritt 1: Greifen Sie über die Installateur-APP auf die Panelkonfiguration zu:

<figure><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e453d09285cd283984eca047979d10f1e9d9d1a0%2Fimage%20(20).png?alt=media" alt="" width="192"><figcaption><p>Installateur -> Einstellungen</p></figcaption></figure>

Schritt 2: Wählen Sie im Menü "Geräte".

<figure><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-afbc0b8f69e056cf262358c1af3161bad927a3c7%2Fimage%20(21).png?alt=media" alt="" width="190"><figcaption><p>Installateur -> Einstellungen -> Geräte</p></figcaption></figure>

Schritt 3: Klicken Sie im Menü auf "Gerät hinzufügen".

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-57cf8661f10d9a1a81f5c73c9d4b8a9cb1155299%2Fimage%20(23).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-c8990cc0a12972174eb326678614733225eee9bc%2Fimage%20(24).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr></tbody></table>

Schritt 4: Wählen Sie den Gerätetyp, den Sie hinzufügen möchten, z. B. Bewegungsmelder. Drücken und halten Sie die Pairing-Taste am Gerät, bis die LED blinkt (siehe Handbuch des Geräts für spezifische Anweisungen).

Schritt 5: Befolgen Sie die Anweisungen auf dem Bildschirm, um den Pairing-Vorgang abzuschließen. Das Panel bestätigt die erfolgreiche Hinzufügung des Geräts.

<figure><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-01938536dfb1ce06ae3257986b40479b64be933d%2Fimage%20(27).png?alt=media" alt=""><figcaption><p>Lerntaste der VESTA-Geräte</p></figcaption></figure>

{% hint style="danger" %}
Wichtig! Im Falle von PIRCAMS und Tastaturen: Der Tastendruck muss 3 oder 4 Sekunden betragen. Bei den übrigen Geräten genügt ein kurzer Druck, um sie hinzuzufügen.
{% endhint %}

Sobald hinzugefügt, sind die RF-Geräte einsatzbereit und können aus demselben Abschnitt verwaltet werden. Hier ein Beispiel für die Konfiguration der Sensorattribute:

### 3.2 Zonen-Konfiguration

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-8c1c760a18cf5bb8cc3675c7ed70712c3f30b6d9%2Fimage%20(28).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-32f411d6edc0c08a3afb4e76668e540401e94138%2Fimage%20(30).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-6841f2701a2d2477ebd835c40abb3d0fe33d29d1%2Fimage%20(31).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr></tbody></table>

{% hint style="info" %}
Um die Zonen korrekt zu konfigurieren, ist es wichtig, mit den verfügbaren Attributen und deren Auswirkungen auf das Verhalten des Alarmsystems vertraut zu sein.

Zum Beispiel: Innen ist eine Sofortzone und Eingang ist eine verzögerte Zone; wir können diese Attribute im Abschnitt Reaktion beim Scharfschalten zuweisen, was "Wenn das System scharfgeschaltet ist" bedeutet.
{% endhint %}

## 4. Panelkonfiguration und Meldung an die ARC (Alarmempfangszentrale)

### 4.1 Sicherheitskonfiguration

Dieser Abschnitt beschreibt, wie man die **Sirenenlaufzeit** während eines Alarms einstellt und die **Eingangs- und Ausgangsverzögerungen**. Zur Vereinfachung der Identifizierung und Anpassung sind kritische Optionen in \*\*Farbe \*\* hervorgehoben<mark style="color:rot;">**rot**</mark>.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-20490cd089c7e1a114551573484dfd0cbd4cb3c2%2Fimage%20(1).png?alt=media" alt="" data-size="original"></td><td>Einstellungen -> Panel</td><td></td></tr><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-a2b140673ee18dae59e1922197d47831b7b000ac%2Fimage%20(3).png?alt=media" alt="" data-size="original"></td><td>Einstellungen -> Panel -> Sicherheit</td><td></td></tr><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-328d6e12eaf1e59629cd5911c61686d58febb3ad%2Fimage%20(4).png?alt=media" alt="" data-size="original"></td><td><ol><li>Die <strong>Sirenenlaufzeit</strong> im Falle eines Alarms</li><li>Durch Aktivieren dieser Option wird die Alarmmeldung um 30 Sekunden verzögert. (<strong>Empfohlen: AUS lassen</strong>)</li><li>Einstellen der <strong>Eingangs- und Ausgangsverzögerungen</strong></li></ol></td><td></td></tr></tbody></table>

### 4.2 Panelkonfiguration

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-20490cd089c7e1a114551573484dfd0cbd4cb3c2%2Fimage%20(1).png?alt=media" alt="" data-size="original"></td><td>Einstellungen -> Panel</td><td></td></tr><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-83b61ae3104d6677a6a4b97d4a2810229068b9f7%2Fimage%20(10).png?alt=media" alt="" data-size="original"></td><td>Einstellungen -> Panel -> Panel</td><td></td></tr><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-4ad55e7e5cb63c9f3dc2dafa4646e12be50ef899%2Fimage%20(7).png?alt=media" alt="" data-size="original"></td><td>Abfrage --> Testzeit zur ARC </td><td></td></tr></tbody></table>

### 4.3 Benutzer-Codes konfigurieren

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e453d09285cd283984eca047979d10f1e9d9d1a0%2Fimage%20(20).png?alt=media" alt="Instalador -> Ajustes" data-size="original"></td><td>Installelog -> Einstellungen</td><td></td></tr><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-321d58c9b41adcb608ec919ccd068e6154a484ea%2Fimage%20(8).png?alt=media" alt="" data-size="original"></td><td>Einstellungen -> Benutzer-PIN</td><td></td></tr><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-9e0e486da7c3c4342426712016c53740c66d55be%2Fimage%20(9).png?alt=media" alt="" data-size="original"></td><td>Fügen Sie für jeden Benutzer den Namen und den Code hinzu; dieser Code ermöglicht es dem Benutzer, die Modi über die APP oder Tastaturen zu wechseln. Siehe Benutzerhandbuch für weitere Informationen.</td><td></td></tr></tbody></table>

### 4.4 Aktualisierung des Panels

Es ist entscheidend, das Bedienteil auf dem neuesten Stand zu halten, um eine optimale Systemleistung und Sicherheit zu gewährleisten. Updates können wichtige Verbesserungen, Fehlerbehebungen und Sicherheitspatches enthalten, die vor bekannten Schwachstellen schützen.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-20490cd089c7e1a114551573484dfd0cbd4cb3c2%2Fimage%20(1).png?alt=media" alt="" data-size="original"></td><td>Einstellungen -> Panel</td><td></td></tr><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-2acbdadec0e86701ca3533bb235de1cf695f66c2%2Fimage%20(11).png?alt=media" alt="" data-size="original"></td><td>Panel -> FW-Aktualisierung</td><td></td></tr><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-9e542d50140e64df5cff2a12b9cc90ea614efb77%2Fimage%20(12).png?alt=media" alt="" data-size="original"></td><td>Wählen Sie aus der Liste die Firmware mit der höchsten Version (höchste Zahl und höchster Buchstabe).</td><td></td></tr></tbody></table>

{% hint style="info" %}
HINWEIS: Bei 2G oder schwacher Abdeckung kann das Panel bis zu 8 Minuten für ein Update benötigen.

Wenn das Panel über 4G/LTE mit guter Abdeckung kommuniziert, kann das Update 3–5 Minuten dauern
{% endhint %}

{% hint style="danger" %}
Sobald sich das Panel im Upgrade-Modus befindet <mark style="color:rot;">**NICHT ausschalten**</mark> oder unter keinen Umständen trennen. Das Panel wird automatisch neu gestartet.

EIN AUSSCHALTEN DES PANELS WÄHREND EINER AKTUALISIERUNG KANN ES VOLLSTÄNDIG FUNKTIONSUNFÄHIG MACHEN.
{% endhint %}

### 4.5 Meldungskonfiguration an die ARC (Alarmempfangszentrale)

***Ereignisberichterstattung***

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e5450338db75d91c7eb3aca9ddadc9b78bb5f5ed%2Fimage%20(13).png?alt=media" alt="" data-size="original"></td><td>Einstellungen -> Bericht</td><td></td></tr><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-59cd59ff8a6a7ea0226d64c417c6619aa73511d4%2Fimage%20(14).png?alt=media" alt="" data-size="original"></td><td>Im Abschnitt Bericht haben wir die Berichtskonfiguration für Ereignisse und erfasste Dateien für PIRCAMS-Fotos.</td><td></td></tr><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-252a629c59207dd422614f4dd48a94f963a68ca4%2Fimage%20(15).png?alt=media" alt="" data-size="original"></td><td>In diesem Abschnitt konfigurieren wir die Bericht-URL unserer ARC, und sehr wichtig die GRUPPE 2 oder höher, da Gruppe 1 für die APP verwendet wird. ANHANG 2 für Beispiele</td><td></td></tr></tbody></table>

*ANHANG 2*

{% hint style="success" %}
Beispiele für **EREIGNISSE** Meldung in verschiedenen Protokollen:

:fire: **MANITOU (am häufigsten in Spanien verwendet): ip\://**<mark style="color:blau;">**ACCT**</mark>**@**<mark style="color:orange;">**IP**</mark>**:**<mark style="color:lila;">**PORT**</mark>**/MAN**

SIA: **ip\://**<mark style="color:blau;">**ACCT**</mark>@<mark style="color:orange;">**IP**</mark>**:**<mark style="color:lila;">**PORT**</mark>/SIA2

CID: **ip\://**<mark style="color:blau;">**ACCT**</mark>@<mark style="color:orange;">**IP**</mark>**:**<mark style="color:lila;">**PORT**</mark>/CID
{% endhint %}

***Fotobericht***.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e5450338db75d91c7eb3aca9ddadc9b78bb5f5ed%2Fimage%20(13).png?alt=media" alt="" data-size="original"></td><td>Einstellungen -> Bericht</td><td></td></tr><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-59cd59ff8a6a7ea0226d64c417c6619aa73511d4%2Fimage%20(14).png?alt=media" alt="" data-size="original"></td><td>Im Abschnitt Bericht haben wir die Berichtskonfiguration für Ereignisse und erfasste Dateien für PIRCAMS-Fotos.</td><td></td></tr><tr><td><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-3f0b4a201b93da8cf6d741d5ffd76ff34d795e71%2Fimage%20(16).png?alt=media" alt="" data-size="original"></td><td>In diesem Abschnitt konfigurieren wir die Bericht-URL unserer CRA zum Senden von Fotos. ANHANG 3 für Beispiele</td><td></td></tr></tbody></table>

{% hint style="success" %}
Beispiele für **FOTOS** Meldung in verschiedenen Protokollen:

:fire: **MANITOU**: <mark style="color:blau;">**ACCT**</mark>**@**<mark style="color:orange;">**IP**</mark>**:PORT**
{% endhint %}

## Fotobericht für SENTINEL-Software

{% hint style="info" %}
Schritt 1: Programmieren Sie SMTP-Informationen in Einstellungen -> Bericht&#x20;
{% endhint %}

<figure><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0JtB6fgHdVz5MEjKxPNX%2Fimage.png?alt=media&#x26;token=dcf9acab-06f5-4984-82c0-1ba815a082fa" alt=""><figcaption><p>Beispiel</p></figcaption></figure>

{% hint style="info" %}
Schritt 2: Programmieren Sie die von der Überwachungszentrale bereitgestellte E-Mail in "Erfasste Dateien"
{% endhint %}

<figure><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGahEIJIcTLaNoStvcHCl%2Fimage.png?alt=media&#x26;token=be532946-32c7-41dc-9760-dfccf140f84b" alt=""><figcaption></figcaption></figure>

{% hint style="warning" %}
**WICHTIG:** Wenn Sie in VESTA integrierte IP-Kameras verwenden, müssen Sie die Kamerauflösung auf 2MP oder niedriger reduzieren, damit sie ordnungsgemäß funktioniert.
{% endhint %}

## VOLLSTÄNDIGE INSTALLATIONSANLEITUNGEN

<figure><img src="https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1htjV2VgRcpodB0zNLhQ%2Fimage.png?alt=media&#x26;token=f015c4e3-08c8-4d4a-a26d-d1775b326d0e" alt=""><figcaption><p>Hybrid Klasse 3</p></figcaption></figure>

{% file src="<https://1111433686-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fl9YG1iwIp4Rq814CzOSS%2FHybrid%20Panel-1_Installation%20Guide.pdf?alt=media&token=f0c14489-fbec-4d23-856b-48da9f8896a5>" %}
