VESTA-022
SD-8-EL / SD-8-EL-F1
Rauchmelder
Einführung
Der Rauchmelder SD-8-EL / SD-8-EL-F1 ist dafür ausgelegt, an der Decke oder über Treppenhäusern montiert zu werden, wo sich Rauch sammelt, um rechtzeitig Alarm zu geben und Ihr Zuhause vor Brandgefahren zu schützen.
Teilenummer/Identifikation
1. Lern-/Testtaste
Die Lern-/Testtaste wird in folgenden Situationen gedrückt:
Lernen – Im Rauchmelder.
Um die Funkreichweite zu testen.
Um zu prüfen, ob der Rauchmelder normal funktioniert.
Um den Alarm stummzuschalten
2. LED-Anzeige
Blinkt alle 30 Sekunden – Niedrige Batterie
Blinkt, wenn die Taste gedrückt wird – Signalübertragung
Kontinuierliches Blinken – Aufwärm- oder Kalibrierung / Alarm / Alarm-Stummschaltungsmodus.
3. Batteriefach
4. Befestigungsloch
5. Montagehalterung
6. Haken
Funktionen
Batterie
Der Rauchmelder verwendet 3 AA-Alkalibatterien als Stromversorgung.
Bei Verwendung werkseitig mitgelieferter Batterien hat der Rauchmelder eine erwartete Batterielebensdauer von 4 Jahren.
Wenn eine niedrige Batteriespannung erkannt wird, wird zusammen mit den regulären Signalaussendungen ein Niedrigbatterie-Signal gesendet. Bei niedriger Batteriespannung blinkt die LED und es ertönt alle 30 Sekunden ein schwaches Piepen.
Beim Batteriewechsel entfernen Sie die alten Batterien und drücken Sie die Testtaste zweimal, um sie vollständig zu entladen, bevor Sie neue Batterien einsetzen.
Lernen / Inbetriebnahme
Schritt 1. Setzen Sie die Batterien mit der richtigen Polarität in das Batteriefach ein.
Schritt 2. Nachdem alle 3 Batterien eingesetzt sind, gibt der Rauchmelder 2 kurze Pieptöne von sich, die LED beginnt zu blinken und eine 6-minütige Aufwärmphase startet.
Schritt 3. Während der 6-minütigen Aufwärmphase kann der Rauchmelder in die Zentrale eingelernt werden.
a) Versetzen Sie die Zentrale in den Lernmodus. Bitte entnehmen Sie Details dem Handbuch der Zentrale.
b) Drücken Sie die Lern-/Testtaste am Rauchmelder. Die LED leuchtet kurz auf und der Rauchmelder gibt einen 2-Ton-Piepton aus, um anzuzeigen, dass er ein Signal sendet.
c) Wenn die Zentrale das Signal erfolgreich empfängt, reagiert die Zentrale entsprechend. Lesen Sie das Handbuch der Zentrale, um den Lernvorgang abzuschließen.
Schritt 4. Wenn die 6-minütige Aufwärmzeit abgelaufen ist, gibt der Rauchmelder einen kurzen Piepton von sich, um anzuzeigen, dass der Rauchmelder mit dem Kalibrierungsprozess beginnt.
Der Prozess wird alle 100 Sekunden wiederholt und jeweils durch einen kurzen Piepton angezeigt. Der Abschluss des Kalibrierungsprozesses wird durch einen 2-Ton-Piepton angezeigt und die LED wird ausgeschaltet.
Normalerweise dauert die Kalibrierung etwa 2 ~ 16 Minuten. Wenn nach 16 Minuten stattdessen kontinuierliche Pieptöne ertönen, deutet dies darauf hin, dass die Kalibrierung fehlgeschlagen ist. In diesem Fall sollten die Batterien entfernt werden, um das Piepen zu stoppen. Starten Sie dann nach einer Pause von mindestens 30 Sekunden erneut bei Schritt 1.
Hinweis:
Während der Kalibrierungszeit ist das Lernen deaktiviert. Wenn Sie das Lernen (Schritt 3) während der 6-minütigen Aufwärmphase nicht abgeschlossen haben, müssen Sie warten, bis die Kalibrierung abgeschlossen ist (Schritt 4), um das Lernen durchzuführen.
Schritt 5. Nachdem Aufwärmen, Lernen und Kalibrierung abgeschlossen sind, sollten Sie die Signalübertragungsreichweite des Rauchmelders testen. Versetzen Sie die Zentrale in den Walk-Test-Modus, platzieren Sie den Rauchmelder an der gewünschten Montageposition und drücken Sie dann die Lern-/Testtaste, um ein Signal an die Zentrale zu senden.
Wenn die Zentrale das Signal normal empfangen kann, fahren Sie mit der Montage des Rauchmelders fort. Wenn kein Signal empfangen werden kann, ändern Sie den Montageort.
Installation
Es wird empfohlen, den Installationsort in der Mittelzone der Decke zu wählen, mit mindestens 60 cm Abstand zu Wänden oder Hindernissen.
Platzieren Sie den Melder nicht an den folgenden Standorten:
- Küche oder Garage – Rauch durch Kochen oder Fahrzeuge kann einen Fehlalarm auslösen.
- In der Nähe eines Ventilators, einer Leuchtstofflampe oder einer Klimaanlage – Luftzüge können die Empfindlichkeit des Melders beeinflussen.
- In der Nähe von Deckenbalken oder über einem Schrank – stehende Luft in diesen Bereichen kann die Empfindlichkeit des Melders beeinflussen.
- Am höchsten Punkt eines “A“ Rahmen-Typs von Decke.
Schritt 1. Verwenden Sie die Montagehalterung als Schablone, um die beiden Befestigungslöcher zu markieren. Bohren Sie Löcher an der Montageposition und setzen Sie bei Bedarf Dübel ein.
Schritt 2. Schrauben Sie die Montagehalterung mit den beiden Haken nach unten an der markierten Stelle fest.

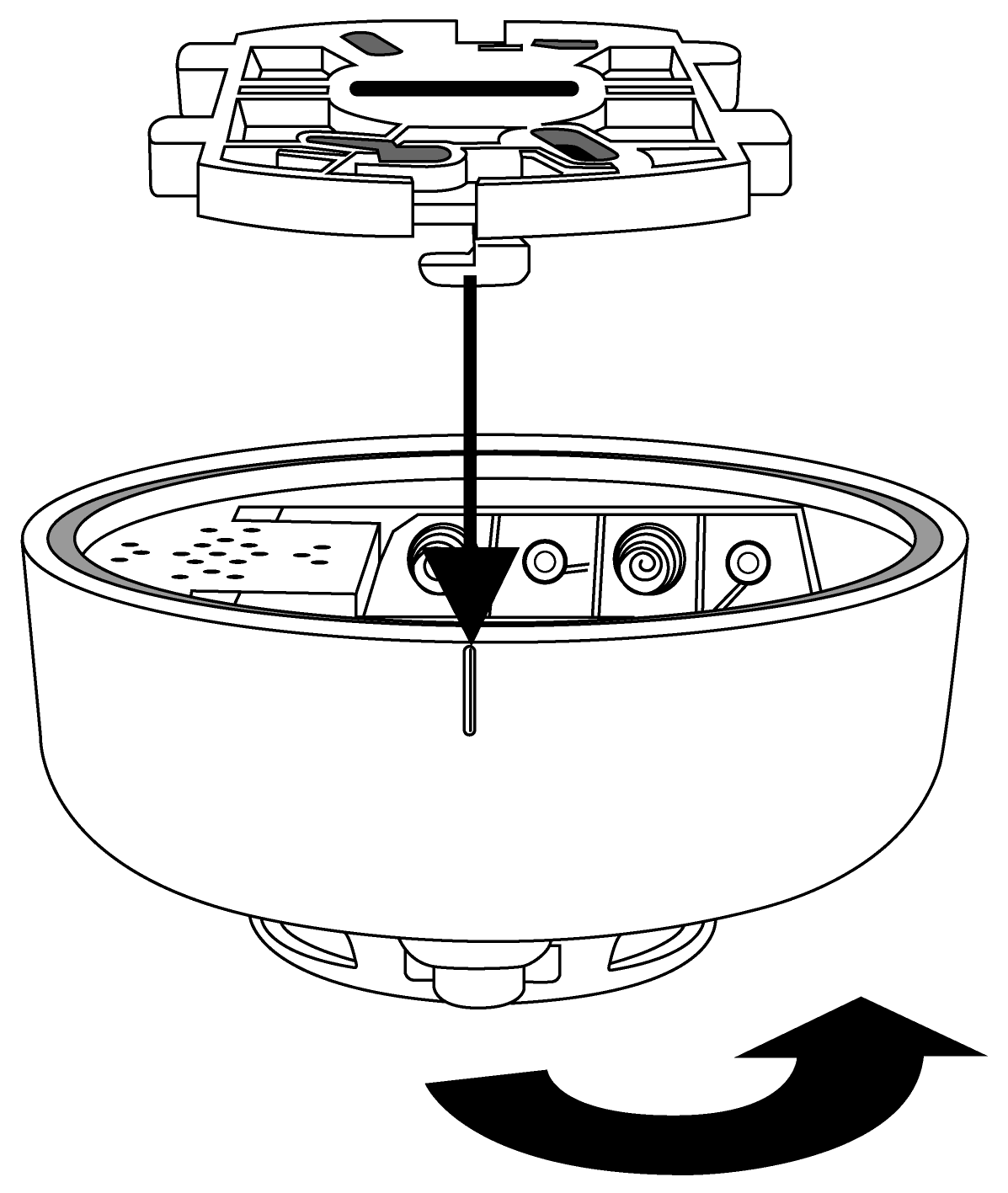

Schritt 3. Lokalisieren Sie die Einkerbung an der Seite des Melders und richten Sie sie an einem der Haken der Halterung aus. Setzen Sie den Rauchmelder auf die Haken der Halterung und drehen Sie den Melder gegen den Uhrzeigersinn, um ihn zu verriegeln. Die Installation ist jetzt abgeschlossen.
Testen des Rauchmelders
Drücken Sie die Lern-/Testtaste am Rauchmelder, um zu prüfen, ob der Rauchmelder normal funktioniert.
Wenn der Rauchmelder normal funktioniert, leuchtet die LED kurz auf und der Rauchmelder gibt einen 2-Ton-Piepton von sich.
Wenn der Summer dreimal mit einem 2-Ton-Piepton ertönt, bedeutet dies, dass “Optische Kammer“ am Rauchmelder entweder verschmutzt oder defekt.
Wenn die LED nicht aufleuchtet und kein Piepton ertönt, bedeutet dies, dass der Rauchmelder entweder defekt ist oder seine Batterien erschöpft sind.
Überwachungs-Signal
Nach der Installation sendet der Rauchmelder automatisch in zufälligen Abständen von 30~50 Minuten periodisch Überwachungs-Signale an die Zentrale.
Wenn die Zentrale innerhalb einer voreingestellten Zeit kein Signal vom Rauchmelder empfangen hat, betrachtet die Zentrale den jeweiligen Rauchmelder als ausgefallen und reagiert gemäß den Einstellungen der Zentrale.
Raucherkennung
Sobald die Rauchkonzentration den eingestellten Schwellenwert überschreitet, sendet der Rauchmelder ein Alarmsignal an die Zentrale und aktiviert einen Summer, der 10 Sekunden lang einen kontinuierlichen Alarm auslöst. Die LED blinkt schnell.
Nachdem ein Rauchalarm-Signal gesendet wurde, führt der Rauchmelder weiterhin Folgeprüfungen durch und sendet alle 2 Minuten Alarmsignale, wenn die Rauchkonzentration weiterhin den Alarm-Schwellenwert überschreitet. Dieser 2-Minuten-Zyklus wiederholt sich, bis die Rauchkonzentration wieder normal ist. Der Alarm kann auch manuell mit der “Alarm-Stummschaltung” Funktion gestoppt werden.
Alarm-Stummschaltung
Wenn der Alarm ertönt, versetzt das Drücken der Lern-/Testtaste den Rauchmelder für 10 Minuten in den Alarm-Stummschaltungsmodus und der Alarm wird gestoppt.
Während dieser 10-minütigen Alarm-Stummschaltungsperiode blinkt die LED jede Sekunde.
Wenn die 10-minütige Periode abläuft, gibt der Rauchmelder einen 2-Ton-Piepton von sich und kehrt dann in den normalen Betriebsmodus zurück. Wenn die Rauchkonzentration weiterhin über dem Alarm-Schwellenwert liegt, beginnt der Rauchmelder erneut mit dem Alarm.
Neukalibrierung
Da sich die Betriebsbedingungen des Rauchmelders nach längerer Installation ändern können, möchten Sie den Rauchmelder möglicherweise neu kalibrieren, um einen neuen Schwellenwert für die Raucherkennung zu erfassen und eine optimale Leistung des Rauchmelders sicherzustellen. Dazu
Drücken und halten Sie die Lern-/Testtaste für 10 Sekunden, bis die LED zu blinken beginnt. Der Rauchmelder gibt 2 kurze Pieptöne von sich und folgt dann dem im Abschnitt Lernen/Inbetriebnahme beschriebenen Kalibrierungsprozess, um den neuen Referenzwert zu übernehmen
Wann immer die Batterien entfernt und wieder eingesetzt werden, kalibriert sich der Rauchmelder ebenfalls gemäß den vorherigen Anweisungen neu.
Auto-Kalibrierung
Nach der ersten Installation führt der Rauchmelder nach 4 Stunden eine automatische Kalibrierung durch. Danach wird monatlich eine automatische Kalibrierung durchgeführt. Während des Autokalibrierungsprozesses gibt der Rauchmelder keinen Ton von sich. Jeder Kalibrierungs-Sampling-Prozess dauert 2 Minuten; schlägt der Prozess fehl, wird er bis zu 5 Mal wiederholt. Scheitert der 5. Versuch, blinkt die LED schnell und der Rauchmelder sendet einen Kalibrierungsfehlercode an die Zentrale.
Das LED-Blinken kann durch Entfernen und Wiedereinlegen der Batterien oder durch manuelles Starten des Kalibrierungsprozesses beendet werden. Wenn die manuelle Kalibrierung jedoch erneut fehlschlägt, gibt der Rauchmelder kontinuierliche Pieptöne von sich. In diesem Fall müssen Sie die Batterien entfernen und wieder einsetzen, um das Piepen zu stoppen (bitte warten Sie nach Entfernen der Batterien 30 Sekunden, bevor Sie sie wieder einsetzen).
Hinweis:
Wenn die automatische Kalibrierung fehlschlägt, funktioniert die Rauchalarmfunktion weiterhin normal mit dem vorherigen Alarm-Schwellenwert.
Wartung & Reinigung
Regelmäßige Wartung und Reinigung helfen, Ihren Rauchmelder in gutem Betriebszustand zu halten.
Testen Sie den Rauchmelder wöchentlich, um zu prüfen, ob Alarm und Anzeigen ordnungsgemäß funktionieren. Reinigen Sie den Rauchmelder mindestens einmal alle 6 Monate. Entfernen Sie vorsichtig mit dem Staubsauger Schmutz/Staub/kleine Partikel, die sich in der Raucherkennungskammer und den Öffnungen angesammelt haben. Reinigen Sie das Gehäuse gründlich mit einem feuchten Tuch und trocknen Sie es. Vermeiden Sie, Wasser in den Melder gelangen zu lassen. Verwenden Sie niemals Reinigungsmittel, Waschmittel oder Lösungsmittel am Melder. Vermeiden Sie das Sprühen von Lufterfrischern, Haarspray oder anderen Aerosolen in der Nähe des Rauchmelders. Bemalen oder modifizieren Sie den Melder unter keinen Umständen
Ablaufdatum
Der Rauchmelder hat eine maximale Lebensdauer von 10 Jahren ab Installationsdatum. Sie sollten den Rauchmelder sofort nach 10 Jahren des Dienstes ersetzen. Es wird empfohlen, das „Austauschdatum“ (10 Jahre ab Installationsdatum) vor der Installation auf der Rückseite des Melders zu notieren.
