VESTA-178

SCM-8ZBS

Rollladensteuerung (Zigbee)

Einführung

SCM-8ZBS ist eine ZigBee-Rollladensteuerung. Der Benutzer kann das SCM über ein ZigBee-Netzwerk aus der Ferne oder manuell durch Verknüpfung eines Schalters mit der Rollladensteuerung steuern.

Die Rollladensteuerung nutzt ZigBee-Technologie für die drahtlose Signalübertragung. ZigBee ist ein drahtloses Kommunikationsprotokoll, das zuverlässig ist, einen geringen Stromverbrauch aufweist und eine hohe Übertragungseffizienz bietet. Basierend auf dem IEEE802.15.4-Standard ermöglicht ZigBee, eine große Anzahl von Geräten in ein Netzwerk einzubinden und für Datenaustausch und Signalübertragung zu koordinieren.

Die Rollladensteuerung dient als Endgerät im ZigBee-Netzwerk. Sie kann in das ZigBee-Netzwerk aufgenommen werden, um Signale zu senden oder zu empfangen, erlaubt jedoch nicht, dass andere ZigBee-Geräte über die Rollladensteuerung dem Netzwerk beitreten.

Teileidentifikation

1. Funktionsknopf

   • Einmal drücken: Übermittlung eines Überwachungssignals.

   • Gedrückt halten für 3–9 Sekunden: In den Kalibrierungsmodus wechseln.

   • Gedrückt halten für 10 Sekunden: Die Rollladensteuerung zurücksetzen, um einem ZigBee-Netzwerk beizutreten.

2. LED‑Anzeige

   Die LED-Anzeige dient zur Anzeige des Status der Rollladensteuerung:

   1. Blinkt einmal: Die Rollladensteuerung wurde zurückgesetzt.

   2. Blinkt zweimal: Die Rollladensteuerung hat sich erfolgreich einem ZigBee-Netzwerk angeschlossen.

   3. Blinkt 5 Mal: Erfolgreiche manuelle Kalibrierung.

   4. Blinkt einmal alle 20 Minuten:

   Die Rollladensteuerung hat die Verbindung zu ihrem aktuellen ZigBee-Netzwerk verloren.

3. Befestigungsöffnungen

4. Lokaler Schalter S1 (Öffnungsrichtung)

   Schließen Sie einen externen Schalter an diesen Anschluss an. Aktivieren Sie diesen Schalter, um den Rollladen durch Aktivieren des Motorausgangs O1 in Richtung „Öffnen“ rollen zu lassen. Das Aktivieren dieses Schalters, wenn der Rollladen in Richtung „Schließen“ rollt, stoppt den Rollladen.

5. Lokaler Schalter S2 (Schließrichtung)

   Schließen Sie einen externen Schalter an diesen Anschluss an. Aktivieren Sie diesen Schalter, um den Rollladen durch Aktivieren des Motorausgangs O2 in Richtung „Schließen“ rollen zu lassen.

   Das Aktivieren dieses Schalters, wenn der Rollladen in Richtung Öffnen rollt, wird den Rollladen stoppen.

6. Motor-Ausgang O1 (Öffnungsrichtung)

   An den Öffnungsanschluss des Rollladenmotors anschließen.

7. Motor-Ausgang O2 (Schließrichtung)

   An den Schließanschluss des Rollladenmotors anschließen.

8. Stromeingang L (Phase)

9. Stromeingang N (Neutralleiter)

10. Zugentlastungsklemme

    Die Klemme wird verwendet, um die Drähte zu sichern und Zugentlastung zu bieten, um die Drähte vor der Metallöffnung zu schützen.

11. Kabelhalter

    Der Kabelhalter wird zur Führung und Verwaltung der Drähte verwendet.

Technische Daten

• Stromversorgung: 110 - 230 VAC, 50/60 Hz

• Unterstützter Laststrom: 1/4 PS (Pferdestärke); 1,8 A für Motoren mit kompensiertem Leistungsfaktor (induktive Lasten)

• Kommunikationsprotokoll: ZigBee Pro Home Automation 1.2, 2,4 GHz

Vorsicht

• Alle Arbeiten am Gerät, einschließlich Installation und Wartung, müssen von einem qualifizierten und lizenzierten Elektriker ausgeführt werden.

• Stellen Sie vor Installation oder jeglichen Wartungsarbeiten sicher, dass die Stromversorgung getrennt ist.

• Schließen Sie das Gerät nicht an Lasten an, die den unterstützten Laststrom überschreiten.

• Bitte schließen Sie das Gerät nur an einen netzbetriebenen Wechselstrommotor an.

Installation

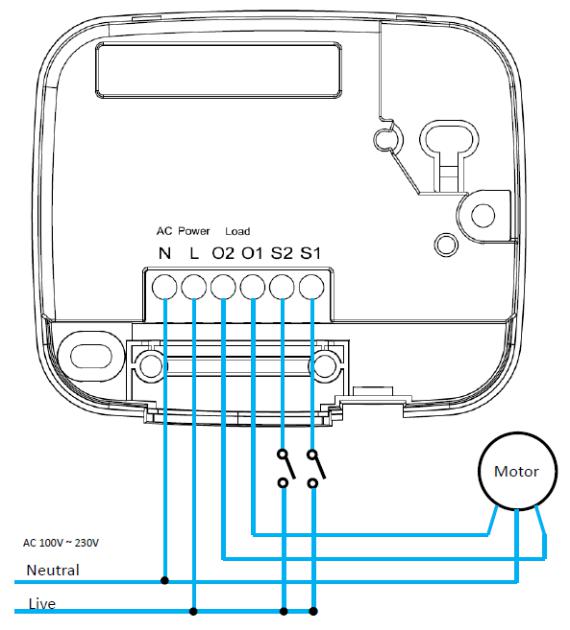

Das SCM-8ZBS sollte gemäß dem untenstehenden Diagramm angeschlossen werden:

• Verbinden Sie den N‑Anschluss des SCM mit dem N‑Anschluss der Stromversorgung.

• Verbinden Sie den L‑Anschluss des SCM mit dem L‑Anschluss der Stromversorgung.

• Verbinden Sie den O1‑Anschluss des SCM mit dem Öffnen‑Anschluss des Rollladenmotors.

• Verbinden Sie den O2‑Anschluss des SCM mit dem Schließen‑Anschluss des Rollladenmotors.

• (Optionaler lokaler Schalter) Verbinden Sie die S2‑ und S1‑Anschlüsse des SCM mit dem L‑Anschluss der Stromversorgung.

Führen Sie jeden Draht in den jeweiligen Anschluss ein, ziehen Sie jede Schraube an, um die Klemmen zu schließen und die Drähte zu halten.

Nachdem die Drähte angeschlossen sind, verwenden Sie den Kabelhalter zur Organisation der Drähte und platzieren Sie den Kabelhalter auf der Basis mit seiner Lücke (Öffnung) nach links ausgerichtet.

ZigBee-Netzwerkeinrichtung

ZigBee-Geräterichtlinie

ZigBee ist ein drahtloses Kommunikationsprotokoll, das zuverlässig ist, einen geringen Stromverbrauch aufweist und eine hohe Übertragungseffizienz bietet. Basierend auf dem IEEE802.15.4-Standard ermöglicht ZigBee, eine Anzahl von Geräten in ein Netzwerk einzubinden und für Datenaustausch und Signalübertragung zu koordinieren.

Beitritt zum ZigBee-Netzwerk

Als ZigBee-Gerät muss sich die Rollladensteuerung einem ZigBee-Netzwerk anschließen, um Befehle zu empfangen. Bitte folgen Sie den untenstehenden Schritten, um die Rollladensteuerung in ein ZigBee-Netzwerk einzubinden

1. Schließen Sie die Stromversorgung der Rollladensteuerung gemäß den Installationsanweisungen im vorherigen Abschnitt an und schalten Sie die Rollladensteuerung ein.

2. Drücken und halten Sie die Funktionstaste 10 Sekunden lang, während die Rollladensteuerung zurückgesetzt wird und anfängt, nach vorhandenen ZigBee-Netzwerken zu suchen. Bitte stellen Sie sicher, dass die Permit-to-Join-Funktion am Router oder Koordinator Ihres ZigBee-Netzwerks aktiviert ist.

3. Wenn sich die Rollladensteuerung erfolgreich einem ZigBee-Netzwerk angeschlossen hat, blinkt die LED-Anzeige zweimal zur Bestätigung.

4. Nach dem Beitritt in das ZigBee-Netzwerk wird die Rollladensteuerung automatisch im Netzwerk registriert. Bitte prüfen Sie den ZigBee-Netzwerkkoordinator, die Systemsteuerungszentrale oder das CIE (Control and Indicating Equipment), um zu bestätigen, ob Beitritt und Registrierung erfolgreich waren.

5. Wenn die Rollladensteuerung nach dem Beitritt in das ZigBee-Netzwerk die Verbindung zu ihrem aktuellen ZigBee-Netzwerk verliert, blinkt die LED-Anzeige alle 20 Minuten. Bitte überprüfen Sie den Zustand Ihres ZigBee-Netzwerks und die Signale Reichweite der Rollladensteuerung, um das Problem zu beheben.

Entfernen des Geräts aus dem ZigBee-Netzwerk (Werksreset)

Um die Rollladensteuerung aus dem aktuellen ZigBee-Netzwerk zu entfernen, muss die Rollladensteuerung auf Werkseinstellungen zurückgesetzt werden, um die Geräteentfernung abzuschließen. Die Funktion „Werkseinstellung“ löscht die gespeicherten Einstellungsinformationen der Rollladensteuerung und veranlasst das Gerät, nach neuen ZigBee-Netzwerken zu suchen.

Stellen Sie vor dem Entfernen des Geräts sicher, dass sich die Rollladensteuerung innerhalb der Reichweite des aktuellen ZigBee-Netzwerks befindet

1. Drücken und halten Sie die Funktionstaste 10 Sekunden lang und lassen Sie dann die Taste los, um die Rollladensteuerung zurückzusetzen.

2. Nach dem Zurücksetzen löscht die Rollladensteuerung die aktuellen ZigBee-Netzwerkeinstellungen und sendet ein Signal an den ZigBee-Koordinator, um sich selbst aus dem aktuellen ZigBee-Netzwerk zu entfernen. Anschließend sucht sie wieder aktiv nach verfügbaren ZigBee-Netzwerken und tritt dem Netzwerk automatisch bei.

Überwachung

Die Rollladensteuerung sendet regelmäßig ein Überwachungssignal, um ihren Zustand entsprechend der Benutzereinstellung zu melden. Das werkseitige Standardintervall beträgt 30 Minuten. Der Benutzer kann auch die Funktionstaste einmal drücken, um manuell ein Überwachungssignal zu senden.

Betrieb

Kalibrierung

Die Standardaktiverungszeit der Rollladensteuerung beträgt 4 Minuten. Wenn die Auf/Ab-Taste gedrückt wird oder der ZigBee-Netzwerkkoordinator Auf/Ab-Befehle überträgt, aktiviert dies den Rollladenmotor für 4 Minuten.

Damit die Rollladensteuerung ordnungsgemäß funktioniert, muss ihre Aktivierungszeit kalibriert werden. Es gibt zwei Möglichkeiten, die Aktivierungszeit einzustellen:

• ZigBee-Befehl: Die Aktivierungszeit kann durch Senden eines Befehls vom ZigBee-Netzwerkkoordinator angepasst werden. (Siehe Anhang – Level-Cluster-Attribut – OnTransitionTime / OffTransitionTime, minimale einstellbare Einheit 100 ms)

• Manuelle Kalibrierung: Kalibrieren Sie die Aktivierung nach dem folgenden Verfahren:

1. Vor der Kalibrierung müssen die externen lokalen Schalter an die Rollladensteuerung angeschlossen sein.

2. Drücken und halten Sie die Funktionstaste 3–9 Sekunden und lassen Sie sie los, um den Kalibrierungsmodus zu aktivieren. Die Rollladensteuerung fährt beim Betreten des Kalibrierungsmodus für 4 Minuten in Richtung „Öffnen“.

3. Warten Sie 4 Minuten, bis die Rollladensteuerung das Rollen in Richtung „Öffnen“ beendet hat, und betätigen Sie dann den angeschlossenen externen lokalen „Schließen“-Schalter, um den Rollladen zu schließen.

4. Betätigen Sie den externen lokalen „Öffnen“-Schalter in dem Moment, in dem der Rollladen vollständig geschlossen ist. Die Rollladensteuerung zeichnet die Zeit zwischen Schritt 3 und 4 als neue „Schließzeit“.

5. Die Rollladensteuerung fährt nach Schritt 4 in Richtung Öffnen.

6. Betätigen Sie den externen lokalen „Schließen“-Schalter in dem Moment, in dem der Rollladen vollständig geöffnet ist. Die Rollladensteuerung zeichnet die Zeit zwischen Schritt 5 und 6 als neue „Öffnungszeit“.

Beispiel

Wenn der Rollladen 30 Sekunden benötigt, um von Offen nach Geschlossen zu fahren, und 40 Sekunden, um von Geschlossen nach Offen zu fahren, ist das neue Schließzeit wird 30 Sekunden und neues Öffnungszeit wird 40 Tasten gedrückt werden, kehrt das Fernbedienungs-Tastenfeld innerhalb von

Nach der Kalibrierung fährt die Rollladensteuerung bei Erhalt eines Schließbefehls 30 Sekunden in Schließrichtung. Bei Erhalt eines Öffnungsbefehls fährt sie 40 Sekunden in Öffnungsrichtung.

Die Aktivierungszeit wird auf 4 Minuten, wenn die Rollladensteuerung einem ZigBee-Netzwerk beitritt.

Wenn der manuelle Kalibrierungsprozess erfolgreich ist, blinkt die LED 5 Mal zur Anzeige.

Rollladensteuerung

ZigBee-Netzwerk

• Nachdem sich die Rollladensteuerung erfolgreich einem ZigBee-Netzwerk angeschlossen hat, kann der Koordinator den Rollladen aus der Ferne öffnen, schließen oder stoppen, indem er Befehle über das ZigBee-Netzwerk sendet.

• Wenn die Rollladensteuerung Öffnungs-/Schließsignale vom Koordinator empfängt, fährt sie gemäß der kalibrierten Aktivierungszeit in Öffnungs-/Schließrichtung, um den Rollladen vollständig zu öffnen/schließen.

• Der Rollladenstatus kann vom ZigBee-Koordinator auch prozentual von 0 %, 10 %, 20 % ... bis 100 % eingestellt werden.

• Der aktuelle Offenheitsprozentsatz wird ebenfalls an den ZigBee-Koordinator übertragen.

Lokaler Schalter

• Wenn ein optionaler lokaler Schalter angeschlossen ist, können Benutzer den Schalterknopf drücken, um den Rollladen zu öffnen/schließen.

• Drücken und Loslassen des Schalters für weniger als 1 Sekunde steuert das vollständige Öffnen oder Schließen des Rollladens.

• Drücken und Halten des Schalters für mehr als 1 Sekunde steuert das Öffnen bzw. Schließen des Rollladens, bis der Schalter losgelassen wird. Wenn der Schalter losgelassen wird, stoppt der Rollladen.

• Das Drücken des Schalters, während sich der Rollladen in die entgegengesetzte Richtung bewegt, stoppt den Rollladen. Drücken Sie den Schalter erneut, um den Rollladen zu öffnen/schließen.

Zum Beispiel: Das Drücken des Abwärtsschalters, während der Rollladen geöffnet wird, stoppt den Rollladen; drücken Sie den Abwärtsschalter erneut, um das Schließen zu starten.

OTA-Firmware-Upgrade (nur für OTA-Version)

Die Rollladensteuerung unterstützt OTA-Firmware-Updates über das ZigBee-Netzwerk, die vom ZigBee-Netzwerkkoordinator initiiert werden können.

Folgen Sie den untenstehenden Schritten, um ein OTA-Firmware-Upgrade durchzuführen.

Schritt 1. Sie müssen auf Ihren ZigBee-Koordinator zugreifen, um das Firmware-Upgrade over-the-air durchzuführen.

Schritt 2. Wählen Sie auf der Konfigurationswebseite das Gerät aus, das Sie aktualisieren möchten, und wählen Sie die bereitgestellte neue ZigBee-Firmware aus. Bitte lesen Sie das Handbuch des ZigBee-Koordinators für Details.

Schritt 3.Drücken Sie „OK“, um den Upgrade-Vorgang zu starten, und die LED wird kontinuierlich blinken. Während des OTA-Vorgangs führen Sie bitte keine anderen Aktionen aus und schalten Sie die Steuerzentrale nicht aus.

Schritt 4.Die Dauer eines Upgrades beträgt ungefähr 20 bis 30 Minuten. Bitte beachten Sie, dass die Dauer je nach Dateigröße oder Entfernung zwischen Ihrem Zubehör und dem Koordinator variieren kann.

Schritt 5.Warten Sie, bis die Firmware das Update abgeschlossen hat. Wenn der Fortschritt 100 % erreicht, wird das Gerät automatisch zurückgesetzt. Sie können die Webseite auch erneut aktualisieren, um sicherzustellen, dass die Gerätefirmware erfolgreich mit der neuesten Version aktualisiert wurde.

Anhang (Nur für Entwickler)

Leistungsrelais-Rollladensteuerung mit Meter-Cluster-ID

Attribut der Basis-Cluster-Informationen

Attribut der Identifizierungs-Cluster-Informationen

Attribut der Ein/Aus-Cluster-Informationen

Attributinformationen des Level-Clusters

Attributinformationen des Shade-Clusters

Attribute der Gruppen-Cluster-Informationen

Attributinformationen des Scenes-Clusters
