VESTA-204
CO-8
Kohlenmonoxidmelder
Der CO-8 ist ein drahtloser Kohlenmonoxidmelder, der in der Lage ist, das gefährliche Vorhandensein von CO in Ihrer Umgebung zu erkennen und je nach erkanntem CO-Konzentrationsniveau sofort Alarm auszulösen. Der Kohlenmonoxidmelder verfügt außerdem über eine lange Batterielebensdauer, eine Selbstdiagnosefunktion und eine laute Sirene für akustische Warnungen.

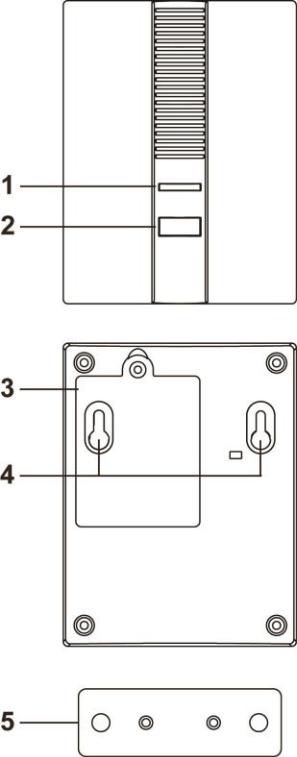

Teileidentifikation
Zweifarbige LED (Bernstein & Rot)
Wenn die Batteriespannung niedrig ist, blinkt die bernsteinfarbene LED alle 45 Sekunden.
Wenn durch den Selbstdiagnosetest ein Fehlerzustand erkannt wird, blinkt die bernsteinfarbene LED alle 5 Sekunden.
Während der Kohlenmonoxidmelder ein Signal überträgt, blinkt die rote LED
Wenn Kohlenmonoxid Alarm auslöst, blinkt die rote LED schnell.
Während der Alarmstille blinkt die rote LED einmal pro Sekunde.
Wenn die Batterie erschöpft ist, blinken sowohl die rote als auch die bernsteinfarbene LED einmal alle 4 Sekunden.
Lern-/Testtaste
Drücken Sie die Taste, um
ein Lern-/Testsignal zur Geräteanlernung oder Funkreichweitentest zu übertragen.
Den Alarm nach Auslösung vorübergehend stummzuschalten. Halten Sie die Taste 10 Sekunden gedrückt, um_
die Selbstdiagnosefunktion auszuführen.
Batteriefachdeckel
.Befestigungsbohrungen
Montagehalterung
Batterie
3 “AA” 1,5V Alkalibatterien werden zur Stromversorgung verwendet.
Der Kohlenmonoxidmelder hat eine Batterielebensdauer von ungefähr 9 Jahren.
Wenn der Kohlenmonoxidmelder eine niedrige Batteriespannung erkennt, wird zusammen mit den regulären Signalübertragungen ein Niedrigbatteriesignal gesendet. Die bernsteinfarbene LED wird blinken und der Kohlenmonoxidmelder gibt alle 30 Sekunden einen Piepton ab.
Wenn die Batterie erschöpft ist, entfernen Sie die Batteriefachabdeckung und ersetzen Sie die Batterien durch neue.
Überwachung
Nach der Installation überträgt der Kohlenmonoxidmelder automatisch in zufälligen Abständen von 30 bis 50 Minuten Überwachungs-Signale an die Zentrale.
Wenn die Zentrale innerhalb einer voreingestellten Zeit kein Signal vom Kohlenmonoxidmelder empfangen hat, wird die Zentrale feststellen, dass der Kohlenmonoxidmelder die Überwachung nicht bestanden hat und außer Betrieb ist.
Kohlenmonoxid-Erkennung
Der Alarm wird ausgelöst, nachdem eine CO-Konzentration entsprechend der Zeitdauer in der folgenden Tabelle festgestellt wurde:
CO-Konzentrationsstufe
Zeit bis zur Alarmierung
30 ppm
N/V
50 ppm
60~90 Minuten
100 ppm
10~40 Minuten
300 ppm
Unter 3 Minuten
Sobald der Alarm aktiviert ist, sendet der Kohlenmonoxidmelder ein Alarmsignal und aktiviert seinen Summer, um Alarm auszulösen. Die rote LED beginnt schnell zu blinken.
Nach der Alarmaktivierung gibt der Kohlenmonoxidmelder weiterhin Alarmtöne von sich und sendet alle 2 Minuten erneut ein Alarmsignal, bis die CO-Konzentration unter 30 ppm fällt. Wenn die Konzentration unter 30 ppm fällt, hört der Kohlenmonoxidmelder auf zu alarmieren und sendet ein Wiederherstellungssignal.
Alarm-Stummschaltung
Wenn der Alarm ertönt, versetzt das Drücken der Testtaste den Kohlenmonoxidmelder für 10 Minuten in den Alarm-Stillmodus und der Alarm wird vorübergehend gestoppt.
Nachdem diese 10-minütige Periode abgelaufen ist, überprüft der Kohlenmonoxidmelder erneut die Kohlenmonoxidkonzentration. Wenn die Kohlenmonoxidkonzentration weiterhin über dem eingestellten Schwellenwert liegt, gibt der Kohlenmonoxidmelder erneut Warnalarm. Wenn nicht, kehrt er in den normalen Betriebsmodus zurück und sendet ein Wiederherstellungssignal.
Selbstdiagnose
Der Kohlenmonoxidmelder führt alle 12 Stunden eine Selbstdiagnose durch. Der Benutzer kann auch die Testtaste 10 Sekunden lang gedrückt halten, um eine Selbstdiagnose auszuführen. Wenn ein Fehler erkannt wird, sendet der Kohlenmonoxidmelder ein Signal an die Zentrale und die bernsteinfarbene LED blinkt alle 5 Sekunden. Die folgenden drei Zustände des Kohlenmonoxidsensors können über die Selbstdiagnose erkannt werden.
Zustand
Beschreibung
Meldung an die Zentrale
Guter Sensor
Der CO-Sensor funktioniert normal.
Nein
Kurzschluss im Sensor
Der CO-Sensor funktioniert nicht normal, weil Plus- und Minuspol miteinander verbunden sind.
Ja
Offener Sensor
Der CO-Sensor funktioniert nicht normal, weil er sich gelöst hat oder entweder der Pluspol oder der Minuspol gebrochen ist.
Ja
Anlernen
Schritt 1 Setzen Sie die 3 “AA” Batterien gemäß der auf dem Batteriefach angezeigten korrekten Polung ein.
Schritt 2 Wenn die Batterien eingelegt werden, gibt der Kohlenmonoxidmelder 2 kurze Pieptöne von sich und die rote LED blinkt einmal.
Schritt 3 Versetzen Sie die Zentrale in den Anlernen Modus, siehe Bedienungsanleitung der Zentrale für Details. Schritt 4 Drücken Sie die Lern/Test-Taste am Kohlenmonoxidmelder, um ein Signal an die
Zentrale zur Anlernung zu senden. Die rote LED blinkt einmal mit einem Piepton.
Schritt 5 Folgen Sie der Bedienungsanleitung, um den Anlernprozess abzuschließen.
Walk-Test
Testen Sie die Signalleistung des Kohlenmonoxidmelders mit der Walk-Test-Funktion.
Schritt 1 Versetzen Sie die Zentrale in den Walk-Test-Modus. Siehe Handbuch der Zentrale für Details.
Schritt 2 Drücken Sie die Lern/Test-Taste, um ein Signal zu übertragen. Die rote LED blinkt einmal mit einem Piepton. Wenn die rote LED nicht blinkt und kein Piepton zu hören ist, bedeutet dies, dass der Melder defekt ist oder die Batterie erschöpft ist.
Schritt 3 Wenn die Zentrale das Signal erfolgreich empfängt, zeigt sie entsprechend die Signalstärke des Geräts an. Beenden Sie den Walk-Test-Modus, um den Test abzuschließen. Wenn das Signal nicht empfangen wird, befindet sich die Zentrale außerhalb der Signalreichweite des Kohlenmonoxidmelders. Bitte versetzen Sie den Melder an einen anderen Ort und versuchen Sie es erneut.
Installationsrichtlinie
Es wird empfohlen, den Kohlenmonoxidmelder an folgenden Orten zu installieren.
Installieren Sie den Kohlenmonoxidmelder in Ihren Schlafzimmern, um Ihre Sicherheit zu schützen.
Bei Häusern mit Garage montieren Sie ihn außerdem in der Nähe der Innentür zur Garage und im Raum über der Garage zum Schutz für den Fall, dass der Motor eines Autos nicht ausgeschaltet ist.
Innen in Küche und Garage – um Fehlalarme zu vermeiden
Ecke oder Ort mit stehender Luft – um Fehlalarme zu vermeiden
Kamin – Halten Sie mindestens 4,5 Meter Abstand, um Fehlalarme zu vermeiden.
Installation
(Es wird empfohlen, dass der CO-8 von einer fachkundigen Person installiert wird).
Im Lieferumfang ist eine Montagehalterung enthalten, um den Kohlenmonoxidmelder an der Wand zu befestigen.
Schritt 1. Platzieren Sie den Kohlenmonoxidmelder an der gewünschten Installationsstelle und verwenden Sie die Walk-Test-Funktion, um die Signalstärke zu bestätigen.
Schritt 2. Verwenden Sie die Montagehalterung als Schablone, um die beiden Löcher an der Wand an der gewählten Stelle für die Schrauben zu markieren.
Schritt 3. Schrauben Sie die Montagehalterung an der Wand entsprechend den markierten Stellen fest. Setzen Sie bei Bedarf Dübel ein.
Schritt 4. Hängen Sie den Kohlenmonoxidmelder an die Montagehalterung. Die Installation ist nun abgeschlossen.
Sensorlebensdauer und Wartung
Der Kohlenmonoxidmelder verwendet seinen eingebauten elektrochemischen Sensor zur Kohlenmonoxid-Erkennung. Der Sensor hat ungefähr 10 Jahre Betriebslebensdauer. Stellen Sie sicher, dass das Gerät am Ende seiner Lebensdauer ersetzt wird.
Reinigen Sie die Vorderseite des Geräts regelmäßig, um Staub oder Schmutz zu vermeiden, die die Luftprobenahme beeinträchtigen können. Wischen Sie die Oberfläche beim Reinigen mit einem mit sauberem Wasser angefeuchteten Tuch; verwenden Sie keine Reinigungsmittel, Waschmittel oder Lösungsmittel.
Vermeiden Sie die Verwendung von Aerosolen in der Nähe des Geräts.
Bemalen Sie das Gerät nicht; die Anstrichschicht kann die Belüftungsöffnung des Melders verstopfen und seine Fähigkeit zur Luftprobenahme beeinträchtigen.
Verhindern Sie, dass der CO-8 zusammenstößt oder fällt, da dies das Gerät beschädigen könnte.
Dieses Gerät ist dafür ausgelegt, Personen vor den akuten Auswirkungen einer Kohlenmonoxid-Exposition zu schützen. Es bietet keinen vollständigen Schutz für Personen mit bestimmten medizinischen Bedingungen. Bei Zweifeln konsultieren Sie einen Arzt.
Im Falle eines Alarms halten Sie sofort den Atem an, um das Einatmen von Kohlenmonoxid zu vermeiden, öffnen Sie Türen/Fenster, um die Luft zu reinigen, und verlassen Sie anschließend aus Sicherheitsgründen die Räumlichkeiten.
Eine Exposition gegenüber Kohlenmonoxid kann zu CO-Vergiftung führen, mit Symptomen wie Kopfschmerzen, Schwindel und Erbrechen. Das Einatmen großer Mengen CO kann sogar zu schweren Zuständen wie erhöhtem Herzschlag, Bewusstlosigkeit, Atemstillstand und Tod führen.
Sie müssen NICHT das Gerät unter keinen Umständen verändern.
Das Gerät sollte für die normale Wohnumgebung installiert werden; es darf nicht als Ersatz/ für andere Zwecke verwendet werden, wie z. B. Wartung von brennstoffbetriebenen Geräten, Kesseln oder Schornsteinen.
Die Betriebstemperatur liegt bei -10°C bis 50°C, die Betriebsfeuchte beträgt bis zu 85% nicht kondensierend.
