VESTA-043N

WSS-4E-2W

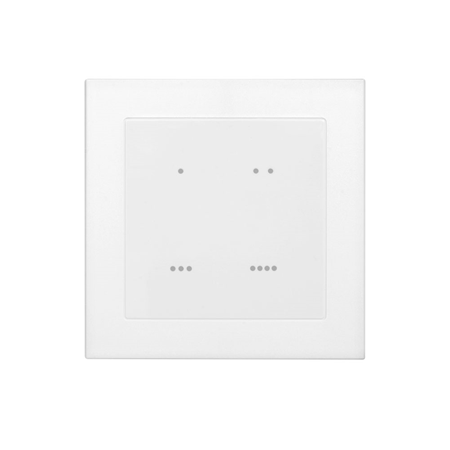

Intelligenter Szenario-Schalter

Einführung

WSS-4E-2W ist ein Szenario-Schalter mit vier Touch-Tasten, der entwickelt wurde, um eine Gruppe vorprogrammierter Hausautomationsgeräte durch einfaches Drücken der Szenario-Tasten zu steuern.

TEILEKENNUNG

1. Szenario-LED

Es gibt vier Szenario-LEDs; die entsprechende LED blinkt beim Drücken der Taste.

2. Szenario-Touch-Taste

Der Szenario-Schalter hat 4 Szenario-Touch-Tasten:

* Touch-Taste 1

** Touch-Taste 2

*** Touch-Taste 3

**** Touch-Taste 4

3. Batteriefach

• Zwei 1,5V AA-Alkaline-Batterien einsetzen.

4. Testtaste

• Drücken Sie die Testtaste einmal, um ein Test-/Lernsignal zu senden.

5. LED (Rot)

• Blitzt alle vier Sekunden schnell auf: Wenn die Batterien erschöpft sind.

6. Testtastenloch

Merkmale

Batterie- und Niedrigbatterieerkennung

Der Szenario-Schalter verwendet zwei 1,5V AA-Alkaline-Batterien als Stromquelle. Der Szenario-Schalter verfügt über eine Funktion zur Erkennung niedriger Batteriespannung. Wenn die Batteriespannung niedrig ist, sendet der Szenario-Schalter ein Niedrigbatterie-Signal.

Beim Batteriewechsel: Nachdem Sie die alten Batterien entfernt haben, drücken Sie zur vollständigen Entladung die Testtaste oder eine beliebige Touch-Taste zweimal, bevor Sie neue Batterien einsetzen. Achten Sie beim Einlegen neuer Batterien auf die richtige Polung.

Szenario

Wenn eine Szenario-Touch-Taste gedrückt wird, blinkt die LED der Taste einmal und es ertönt ein Piepton, wenn die Zentrale das Signal empfängt. Wenn die Zentrale das Signal nicht empfängt, blinkt die LED der Szenario-Taste zweimal und es ertönen 2 Pieptöne zur Benachrichtigung des Benutzers.

Lernmodus

Um das WSS-4E-2W in die Zentrale aufzunehmen, befolgen Sie die untenstehenden Lernverfahren.

1. Lösen Sie die Schrauben, um die Rückabdeckung des WSS-4E-2W zu entfernen, und installieren Sie zwei 1,5V AA-Alkaline-Batterien.

2. Versetzen Sie die Zentrale in den Lernmodus. Lesen Sie das Handbuch der Zentrale für Anweisungen.

3. Drücken und halten Sie die Testtaste des WSS-4E-2W 3 Sekunden lang, um ein Lernsignal an die Zentrale zu senden; das WSS-4E-2W gibt einen langen Piepton aus. Die rote LED des WSS-4E-2W blinkt zweimal, wenn die Zentrale das Signal empfangen hat.

4. Das Lernen ist abgeschlossen. Wenn das WSS-4E-2W erfolgreich in die Zentrale aufgenommen wurde, wird es in der Geräteliste auf der lokalen Webseite der Zentrale angezeigt. Lesen Sie das Handbuch der Zentrale für Details.

Installation

• Der Szenario-Schalter ist dafür ausgelegt, mit Befestigungsschrauben an einer ebenen Fläche montiert zu werden.

• Die Basis hat 3 Sollbruchstellen, an denen das Plastik dünner ist, für Montagezwecke.

  1. Entfernen Sie die Abdeckung mit einem Schraubendreher.

  2. Durchbrechen Sie die entsprechenden Sollbruchstellen in der Basis.

  3. Verwenden Sie die Löcher als Schablone und bohren Sie Löcher in die Oberfläche.

  4. Schrauben Sie die Basis in die Oberfläche.

  5. Setzen Sie die Abdeckung wieder auf die Basis und sichern Sie sie, indem Sie die Befestigungsschraube anziehen.
