PIR-Bewegungsmelder IR-35-2W / VESTA-177 Serie
BEDIENUNGSANLEITUNG
Einführung
Der PIR erkennt Infrarot-Signaturen, um Bewegungen in einem zugewiesenen Bereich zu erfassen, und signalisiert die Zentrale, den Alarm auszulösen, wenn ein Eindringling dessen Erfassungsbereich durchquert.
Der PIR ist so ausgelegt, dass er bei einer Montage in 2,5 Metern Höhe über dem Boden typischerweise eine Erfassungsreichweite von 12 Metern bietet. Der PIR-Sensor unterstützt außerdem die Haustier-Immunitätsfunktion und erkennt Haustiere bis zu 25 kg nicht, um Fehlalarme zu minimieren.
Der PIR besteht aus einem zweiteiligen Design, bestehend aus einer Abdeckung und einer Basis. Die Abdeckung enthält alle Elektronik- und Optikkomponenten, und die Basis dient der Befestigung.
Die IR-35-2W Serie PIR-Sensoren umfasst die folgenden Modelle:
IR-35-2W – PIR-Bewegungsmelder, betrieben von zwei Alkalibatterien
IR-35SL-2W – PIR-Bewegungsmelder, betrieben von einer CR123-Batterie

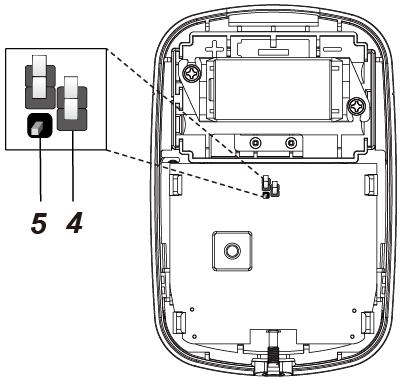

Teileidentifikation
Testknopf / LED-Anzeige
Der Testknopf wird verwendet, um die Funkleistung zu testen und für Lernzwecke.
Die LED-Anzeige zeigt den Status des Systems an.
IR-Sensor
Batteriefach
Jumper-Schalter zum Aktivieren/Deaktivieren der Haustier-Immunität (JP3)
Jumper Ein: Wenn auf EIN gesetzt, ist die Haustier-Immunität deaktiviert (Werkseinstellung).
Jumper Aus: Wenn auf AUS gesetzt, ist die Haustier-Immunität aktiviert.
Jumper-Schalter zur Erhöhung der Empfindlichkeit (JP4)
Wenn auf EIN gesetzt, ist die Erfassungsempfindlichkeit des PIR hoch.
Wenn auf AUS gesetzt, ist die Erfassungsempfindlichkeit des PIR auf normalem Niveau. (Werkseinstellung)
Manipulationsschalter
Bodenschraube zur Befestigung
IR-35-2W Batterie-Isolator-Loch
IR-35SL-2W Batterie-Isolator-Loch
Merkmale
LED-Anzeige
Im Normalbetrieb leuchtet die LED-Anzeige in den folgenden Situationen:
Wenn bei schwacher Batterie eine Bewegung erkannt wird
Wenn die Abdeckung geöffnet wird und der Manipulationsschalter ausgelöst wird
Wenn eine Bewegung erkannt wird, während die Manipulationsbedingung andauert
Wenn eine Bewegung im Testmodus erkannt wird
Wenn der Testknopf unter der Manipulationsbedingung gedrückt wird oder der PIR bei schwacher Batterie ist, wird die LED nicht blinken, wenn der PIR-Manipulationsschalter und die Batterie normal sind und sich der PIR nicht im Testmodus befindet.
Wenn die LED blinkt, um eine Signalübertragung anzuzeigen, blinkt sie nach Empfang einer Bestätigung von der Zentrale zweimal schnell.
Batterie- und Erkennung von niedriger Batteriespannung
Die PIR-Bewegungsmelder der IR-35-2W Serie verwenden Alkaline- oder Lithiumbatterien als Stromquelle:
Das Modell IR-35-2W verwendet zwei AA-Alkalibatterien 1,5 V als Stromquelle.
Das Modell IR-35SL-2W verwendet eine CR123 3V Lithiumbatterie als Stromquelle.
Der PIR verfügt über eine Niedrigbatterie-Erkennungsfunktion. Wenn eine niedrige Batteriespannung erkannt wird, wird ein Niedrigbatterie-Signal zusammen mit den normalen Signalübertragungen an die Zentrale gesendet, damit die Zentrale den Status entsprechend anzeigen kann.
Für jede Installation werden die Batterien vor dem Versand vom Werk mit einem eingelegten Isolator eingesetzt.
Beim Batteriewechsel drücken Sie nach Entfernen der alten Batterien den Manipulationsschalter zweimal, um vollständig zu entladen, bevor Sie neue Batterien einsetzen. bevor Sie neue Batterien einsetzen.
Manipulationsschutz
Der PIR ist durch einen Manipulationsschalter geschützt, der eingedrückt wird, wenn der PIR ordnungsgemäß installiert ist. Wenn der PIR von der montierten Oberfläche oder der Halterung entfernt wird oder wenn seine Abdeckung geöffnet wird, wird der Manipulationsschalter aktiviert und der PIR sendet ein Manipulations-öffnen-Signal an die Systemzentrale, um den Benutzer auf den Zustand hinzuweisen. Wenn eine Bewegung erkannt wird, während der Manipulationsschalter offen ist, leuchtet die LED.
Überwachungsfunktion
Wenn sich der PIR im Normalbetrieb befindet, führt er periodisch einen Selbsttest durch, indem er alle 90 bis 110 Minuten ein Überwachungssignal sendet.
Wenn die Zentrale die von einem bestimmten PIR gesendeten Überwachungssignale für eine voreingestellte Zeit nicht empfängt, wird eine "Außer-Betrieb"-Fehlermeldung erzeugt.
Testmodus
Der PIR kann durch Drücken des Testknopfs in den Testmodus versetzt werden. Im Testmodus wird der Ruhetimer deaktiviert und die LED-Anzeige leuchtet jedes Mal auf, wenn eine Bewegung erkannt wird. Jedes Mal, wenn der Testknopf gedrückt wird, sendet der PIR ein Tests Signal an die Zentrale für einen Funkreichweitentest und wechselt für 3 Minuten in den Testmodus. Der Testmodus läuft nach 3 Minuten ab.
Schlaf-Timer
Der PIR hat eine "Schlafzeit" von ungefähr 1 Minute zur Energieeinsparung.
Abhängig von der Einstellung des Schlafmodus (Normal oder Optimiert) geht der PIR in Schlafzeit für 1 Minute nach dem Senden einer erkannten Bewegung oder nach 3 erkannten Bewegungen innerhalb von 1 Minute.
Während der 1 Minute Schlafzeit, wird der PIR keine Signale erneut senden; jede weitere Bewegung, die während dieses Schlafzeitraums erkannt wird, verlängert die Schlafzeit um eine weitere Minute. Auf diese Weise wird kontinuierliche Bewegung vor dem PIR die Batterie nicht übermäßig entladen.
Die Schlafmodus-Einstellung ist aus der Ferne konfigurierbar. Wenn der Schlafmodus auf Normal eingestellt ist, geht der PIR nach dem Senden einer erkannten Bewegung für 1 Minute in die Schlafzeit. Wenn der Schlafmodus auf Optimiert eingestellt ist, geht der PIR nach dem Senden von 3 erkannten Bewegungen innerhalb von 1 Minute für 1 Minute in die Schlafzeit. Bitte beachten Sie den Fern-Einstellung Abschnitt unten für Details.
Haustier-Immunitätsfunktion
Der PIR-Sensor unterstützt die Haustier-Immunitätsfunktion und erkennt Haustiere bis zu 25 kg nicht, um Fehlalarme zu minimieren.
Die Haustier-Immunitätsfunktion kann durch Einstellen der Position des Jumper-Schalters (JP3) ein- oder ausgeschaltet werden. Wenn der Jumper-Schalter (JP3) auf EIN gesetzt ist, ist die Haustier-Immunität deaktiviert (Werkseinstellung). Wenn der Jumper-Schalter (JP3) auf AUS gesetzt ist, ist die Haustier-Immunität aktiviert.
Die Haustier-Immunitätsfunktion kann auch aus der Ferne konfiguriert werden. Bitte beachten Sie Fern-Einstellung Abschnitt unten für Details.
Funktion zur Erhöhung der Empfindlichkeit
Sie können die Funktion zur Erhöhung der Empfindlichkeit verwenden, um die Erfassungsempfindlichkeit des PIR zu erhöhen.
Um die Erfassungsempfindlichkeit zu erhöhen, setzen Sie den Jumper-Schalter (JP4) auf EIN. Um die normale Erfassungsempfindlichkeit beizubehalten, setzen Sie den Jumper-Schalter (JP4) auf AUS (Werkseinstellung).
Die Erfassungsempfindlichkeit des PIR kann ebenfalls aus der Ferne konfiguriert werden. Bitte beachten Sie Fern-Einstellung Abschnitt unten für Details.
Fern-Einstellung
Der PIR-Bewegungsmelder unterstützt die Fernkonfiguration von Haustier-Immunität, Empfindlichkeit und Schlafmodus.
Wenn der PIR eingeschaltet wird, werden seine Haustier-Immunitätsfunktion und Empfindlichkeit durch die JP3- und JP4-Einstellungen bestimmt. Benutzer können entweder die Jumper-Einstellungen anpassen oder die Einstellungen für Haustier-Immunität und Empfindlichkeit aus der Ferne über die Zentrale ändern. Die Fernkonfiguration überschreibt die Jumper-Einstellungen.
Webseite der Zentrale
Auf der lokalen Weboberfläche der Zentrale gehen Sie zur Seite Gerät bearbeiten und geben die Konfiguration des PIR-Bewegungsmelders im Abschnitt Sensoreinstellungen ein. Klicken Sie auf OK, um zu bestätigen.
Bitte entnehmen Sie die Konfigurationsdetails der unten stehenden Tabelle. Zum Beispiel, wenn Sie die Haustier-Immunität aktivieren und die Empfindlichkeitsstufe sowie den Schlafmodus auf Normal setzen möchten, können Sie 02 eingeben.
IR-Konfiguration
Tierimmunität
Empfindlichkeit
Schlafmodus
00
Nein
Normal
Normal (1 Erkennung)
01
Nein
Hoch
Normal (1 Erkennung)
02
Ja
Normal
Normal (1 Erkennung)
03
Ja
Hoch
Normal (1 Erkennung)
04
Nein
Normal
Optimiert (3 Erkennungen)
05
Nein
Hoch
Optimiert (3 Erkennungen)
06
Ja
Normal
Optimiert (3 Erkennungen)
07
Ja
Hoch
Optimiert (3 Erkennungen)
Drücken Sie einmal die Testtaste am PIR-Bewegungsmelder, um ein Signal an die Zentrale zu senden, und die neuen Einstellungen werden sofort übernommen. Wird die Taste nicht gedrückt, werden die neuen Einstellungen bei der nächsten Signalübertragung angewendet, d. h. bei der Übertragung des Überwachungssignals oder des IR-Auslösersignals.
SmartHomeSec Server
Gehen Sie im Home-Portal-Server zur Geräteeinstellungsseite, klicken Sie auf die Gerätezeile IR-35-2W und wählen Sie "IR-Konfiguration".
Wählen Sie die Haustier-Immunitätsfunktion (Aktivieren/Deaktivieren), die Empfindlichkeit (Hoch/Normal) und die Schlafmodus-Optimierungsfunktion (Normal/Optimiert) aus den Dropdown-Listen und klicken Sie auf "Senden", um die Einstellung zu bestätigen.
Drücken Sie einmal die Testtaste am PIR-Bewegungsmelder, um ein Signal an die Zentrale zu senden, und die neuen Einstellungen werden sofort übernommen. Wird die Taste nicht gedrückt, werden die neuen Einstellungen bei der nächsten Signalübertragung angewendet, d. h. bei der Übertragung des Überwachungssignals oder des IR-Auslösersignals.
Erste Schritte
Ziehen Sie den Batterie-Isolator heraus, um die Batterien zu aktivieren.
Die LED-Anzeige blinkt 30 Sekunden lang (der PIR wärmt sich auf). Während der Aufwärmzeit wird der PIR nicht aktiviert. Nach Ablauf der Aufwärmzeit erlischt die LED und der PIR ist betriebsbereit.
Versetzen Sie die Zentrale in den Lernmodus (siehe Anleitung der Zentrale für Details).
Drücken Sie den Testknopf.
Siehe Bedienungsanleitung der Zentrale, um den Lernvorgang abzuschließen.
Nachdem der PIR eingelernt wurde, versetzen Sie die Zentrale in den „Walk-Test“-Modus; halten Sie den PIR an der gewünschten Stelle und drücken Sie die Testtaste, um zu bestätigen, dass sich dieser Standort innerhalb der Signalreichweite der Zentrale befindet (siehe Bedienungsanleitung der Zentrale, um den Walk-Test abzuschließen).
Wenn Sie zufrieden sind, dass der PIR an der gewählten Stelle gut funktioniert, können Sie mit der Montage fortfahren.
Installation
Installationsrichtlinien
IR-35-2W Erfassungsreichweite
Befestigungsart
Der PIR ist so konzipiert, dass er entweder an einer flachen Oberfläche oder in einer Ecke montiert werden kann.
Die Basis hat zwei Sollbruchstellen, an denen das Plastik dünner ist und für die Oberflächenmontage durchbrochen werden kann.
Eine Montagehalterung enthält zwei zentrale Schraublöcher zur Befestigung des PIR auf einer Oberfläche und vier seitliche Schraublöcher
Für die Oberflächenmontage wird eine optionale schwenkbare Halterung angeboten, mit der Benutzer den Erfassungsbereich anpassen können. Mit der schwenkbaren Halterung kann der IR-35-2W horizontal um 80 Grad und vertikal um 70 Grad gedreht werden, um die optimale Abdeckung zu bieten.
Oberflächenmontage ohne Montagehalterung:
Entfernen Sie die untere Befestigungsschraube und die Abdeckungsbaugruppe.
Brechen Sie die beiden Sollbruchstellen von der Innenseite der Basis durch
Verwenden Sie die Löcher als Schablone und bohren Sie Löcher in die zu montierende Oberfläche.
Setzen Sie die Dübel ein, wenn der PIR an Putz oder Ziegeln befestigt werden soll.
Schrauben Sie die Basis auf die Dübel.
Schrauben Sie die Abdeckung auf die Basis.
Oberflächenmontage mit Montagehalterung:
Verwenden Sie die zwei zentralen Schraublöcher an der Halterung als Schablone und bohren Sie Löcher in die zu montierende Oberfläche.
Setzen Sie die Dübel ein, wenn der PIR an Putz oder Ziegeln befestigt werden soll.
Schrauben Sie die Montagehalterung mit den zwei nach oben zeigenden Stiften zu Ihnen gerichtet in die Dübel.
Hängen Sie den PIR in die Haken der Montagehalterung ein.
Eckmontage mit Montagehalterung:
Verwenden Sie die vier seitlichen Schraublöcher als Schablone und bohren Sie Löcher in die zu montierende Oberfläche.
Setzen Sie die Dübel ein, wenn der PIR an Putz oder Ziegeln befestigt werden soll
Schrauben Sie die Montagehalterung in die Dübel, wobei die zwei nach oben zeigenden Stifte zu Ihnen gerichtet sind.
Hängen Sie den PIR in die Haken der Montagehalterung ein.
Oberflächenmontage mit der schwenkbaren Halterung (optionaler Artikel, separat erhältlich):
Für die Oberflächenmontage wird eine optionale schwenkbare Halterung angeboten, mit der Benutzer den Erfassungsbereich anpassen können. Mit der schwenkbaren Halterung kann der IR-35-2W horizontal um 80 Grad und vertikal um 70 Grad gedreht werden, um die optimale Abdeckung zu bieten.
Die schwenkbare Halterung kann mit den mitgelieferten Schrauben an der Wand montiert werden.
Schrauben Sie die schwenkbare Halterung in die Wand.
Setzen Sie die 3 Haken der schwenkbaren Halterung entsprechend in die 3 Löcher der Basis ein.
Drehen Sie die Halterung für den richtigen Erfassungsbereich und ziehen Sie die Befestigungsschraube fest.
Installationsempfehlungen
Es wird empfohlen, den PIR an folgenden Standorten zu installieren:
In einer Höhe von 2,3–2,5 Metern für beste Leistung:
An Orten, an denen Tiere nicht durch Klettern auf Möbel oder andere Gegenstände in den Erfassungsbereich gelangen können.
Richten Sie den Sensor nicht auf Treppen, auf denen Tiere hochklettern können.
An einer Stelle, so dass ein Eindringling normalerweise seitlich durch das Sichtfeld des PIR bewegt.
In einer Ecke, um die weiteste Sicht zu gewährleisten.
An einer Position, an der das Sichtfeld nicht z. B. durch Vorhänge, Dekorationsgegenstände usw. blockiert wird.
