VESTA-105

MDC-3

Mini-Türkontakt (braun)

Einführung

Der Mini-Türkontakt überwacht das Öffnen/Schließen bestimmter Vorrichtungen (z. B. Tür oder Fenster). Der Türkontakt wird am Rahmen des überwachten Objekts befestigt, wobei ein Betätigungsmagnet am beweglichen Teil angebracht wird. Wenn die Tür oder das Fenster geöffnet wird, bewegt sich der Magnet vom Türkontakt weg und löst einen internen Magnetschalter aus, wodurch der Türkontakt ein Alarmsignal an die Zentrale sendet. Das Gerät kann außerdem Störungs- und Niedrigbatteriezustände melden.

Das Design des Türkontakts besteht aus einer vorderen Abdeckung und einer hinteren Abdeckung. Die vordere Abdeckung (Rückseite) enthält alle Elektronikkomponenten und die hintere Abdeckung bietet eine Möglichkeit zur Befestigung des Geräts. Ein integrierter Gehäusetamper-Schalter bietet Schutz gegen unbefugtes Öffnen des Geräts.

Teile identifizieren

1. Rippenmarkierungen

2. Batterie-Isolator

3. Lern-/Testknopf

   • Drücken Sie die Testtaste, um einen Lerncode zu senden.

   • Drücken Sie die Testtaste einmal, um den Testmodus für 3 Minuten zu aktivieren.

4. Rote LED-Anzeige

5. Manipulationsschalter

6. Batterie

7. Befestigungsbohrungen (Ausbrechstellen)

8. Tamper-Kompressionsmarkierung

9. Magnet

10. Magnet-Abstandshalter

• Im Lieferumfang enthaltenes Zubehör

1 Magnet

1 doppelseitiger Klebemagnet-Abstandshalter

2 Schrauben

4 Dübel

1 doppelseitiges Klettband (für den Türkontakt)

1 doppelseitiges Klebebandpolster (für den Magneten)

2 Schrauben zur Magnetbefestigung

Funktionen

LED-Anzeige

Im normalen Betriebsmodus bleibt die LED-Anzeige aus, außer in den folgenden Situationen:

• Wenn der Tamper-Schalter des Türkontakts ausgelöst wird.

• Wenn der Türkontakt entweder wegen Tamper oder niedriger Batterie aktiviert wird.

• Wenn der Türkontakt im Testmodus aktiviert ist und ein Signal überträgt.

Überwachung

• Der Türkontakt sendet im Normalbetrieb automatisch in zufälligen Abständen von 30 bis 50 Minuten Überwachungs-Signale an die Zentrale.

• Wenn die Zentrale innerhalb einer voreingestellten Zeit kein Signal vom Türkontakt empfangen hat, zeigt die Zentrale an, dass dieser Türkontakt ein Signalproblem hat.

Manipulationsschalter

• Er ist so konzipiert, dass er gegen unbefugtes Öffnen des Gehäuses schützt. Wenn der Tamper ausgelöst wird, sendet der Türkontakt ein Signal an die Zentrale zur Meldung, und die LED leuchtet ebenfalls auf.

Batterie

Der MDC-3 verwendet eine 3V CR2450 Lithium-Batterie als Stromquelle

.

Der Türkontakt kann außerdem eine niedrige Batteriespannung erkennen. Wenn die Batterie schwach ist, wird ein Niedrigbatterie-Signal zusammen mit der regulären Übertragung an die Zentrale gesendet. Die LED leuchtet, wenn der Türkontakt bei niedrigem Batteriestatus aktiviert wird.

• Batteriewechsel

Sie müssen die Abdeckung öffnen, um die Batterie einzulegen/zu entfernen

(Bitte beziehen Sie sich auf Installation für Details zum Entfernen der Abdeckung des Türkontakts)

Nachdem die Batterie entfernt wurde, drücken Sie 5–6 Mal auf die Lern-/Testtaste, um sie vollständig zu entladen, bevor Sie die neue Batterie einsetzen.

Hinweis:

Stellen Sie beim Einlegen der Batterie sicher, dass die mit dem Pluszeichen (+) markierte Seite nach oben zeigt.

Stellen Sie sicher, dass Sie die Batterie aus der oberen rechten Ecke in der Vorderansicht der Abdeckung (Rückseite) einsetzen oder platzieren

Testmodus

Der Türkontakt kann durch einmaliges Drücken der Testtaste an der Vorderabdeckung (Rückseite) für 3 Minuten in den Testmodus versetzt werden. Während des Testmodus leuchtet die LED-Anzeige beim Auslösen auf. Bei jedem Druck auf die Testtaste sendet der Türkontakt ein Tests Signal an die Zentrale für den Funkreichweitentest und setzt den Testmodus wieder auf die 3-minütige Dauer zurück. Nach 3 Minuten verlässt er automatisch den Testmodus und kehrt in den Normalbetrieb zurück.

Erste Schritte

Schritt 1: Entfernen Sie die Batterie-Isolierung auf der Rückseite des Türkontakts.

Schritt 2: Versetzen Sie die Zentrale in den Lernmodus; siehe Handbuch der Zentrale für Details.

Schritt 3: Drücken Sie die Lern-/Testtaste am Türkontakt, um ein Signal an die Zentrale zu senden.

Schritt 4: Wenn die Zentrale das Signal erfolgreich empfängt, sollte die Zentrale reagieren (z. B. durch Pieptöne). Lesen Sie das Handbuch Ihrer Zentrale, um den Lernvorgang abzuschließen.

Schritt 5: Nachdem der Türkontakt eingelernt ist, versetzen Sie die Zentrale in den „Walk-Test“ Modus, halten Sie den Türkontakt an der gewünschten Position und drücken Sie die Testtaste, um zu bestätigen, ob sich dieser Standort innerhalb der Signalreichweite der Zentrale befindet.

Schritt 6: Wenn Sie mit der Position des Türkontakts zufrieden sind, fahren Sie mit der Installation.

Installation

So öffnen Sie die Abdeckung des Türkontakts:

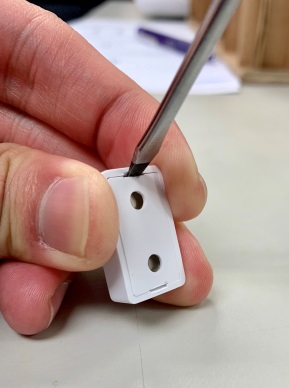

Schritt 1. Setzen Sie einen Schlitzschraubendreher in das Öffnungsloch der Abdeckung auf einer Seite ein wie (Bild 1).

Schritt 2. Drücken Sie den Schlitzschraubendreher nach oben wie (Bild 2).

Schritt 3. Drehen Sie zur anderen Seite und wiederholen Sie Schritt 1 und Schritt 2.

(Bild 1) (Bild 2)

Schritt 4. Sobald die Abdeckung geöffnet ist, können Sie die Batterie wechseln usw.

Schritt 5. Zum Wiederaufsetzen der Abdeckung:

• Stellen Sie sicher, dass die Tamper-Kompressionsmarkierung auf den Tamper-Schalter ausgerichtet ist (Bild 3).

• Stellen Sie außerdem sicher, dass die unteren Haken der Rückabdeckung in der Unterkante der Vorderabdeckung (Rückseite) einrasten wie (Bild 4)

• Führen Sie die unteren Haken in die unteren Halterungen der Vorderabdeckung (Rückseite) ein und drücken Sie sie dann nach unten wie (1) in (Bild 5), drücken Sie dann die gesamte Rückabdeckung nach vorn (2), um sie zu schließen, bis Sie ein Klickgeräusch hören.

(Bild 3) (Bild 4) (Bild 5)

Montagemethoden

• Befestigen Sie den Türkontakt mit einer der folgenden Montagemethoden: Montage mit Klettband oder Schraubbefestigung.

• Befestigen Sie den Magneten am beweglicheren Objekt (z. B. Tür) entweder mit dem mitgelieferten doppelseitigen Klebepad oder mit den Schrauben.

• Richten Sie den Magneten nach der Rippenmarkierung am Türkontakt aus. Falls erforderlich, verwenden Sie den Magnet-Abstandshalter, um den Magneten besser an den Rippenmarkierungen auszurichten.

Hinweis:

Der Magnet sollte nicht weiter als 15 mm vom Detektor entfernt sein, wenn die Tür geschlossen ist.

Montagemethoden für den Türkontakt

• Schraubmontage

Die Rückabdeckung verfügt über zwei Befestigungsbohrungen (Ausbrechstellen), an denen der Kunststoff dünner ist, für Befestigungszwecke.

Um den Türkontakt zu montieren:

1. Entfernen Sie die Abdeckung (siehe Installation oben).

2. Durchbrechen Sie die Ausbrechstelle auf der Rückabdeckung.

3. Verwenden Sie die Löcher als Schablone und bohren Sie beide Löcher.

4. Setzen Sie Dübel ein, wenn in Putz oder Mauerwerk befestigt wird.

5. Schrauben Sie die Rückabdeckung mit einem Kreuzschlitzschraubendreher in den Dübel.

6. Befestigen Sie die Vorderabdeckung an der Rückabdeckung (siehe Bild 3 ~ 5 oben).

Montage mit Klettband:

Der Türkontakt kann mit dem mitgelieferten Klettband an der Wand montiert werden.

Haken, Schlaufen

1. Reinigen Sie den Montageort an der Wand und die Rückseite des Türkontakts mit einem Entfetter. Befestigen Sie ihn nicht an einer Wand mit abblätternder Farbe oder rauer Oberfläche.

2. Das Klettband kann in Haken- und Schlaufen-Seite getrennt werden.

3. Entfernen Sie die Schutzfolie der Haken-Seite und befestigen Sie sie an der Rückseite des Türkontakts. Drücken Sie 30 Sekunden fest, um guten Halt zu gewährleisten. (Bild 6.)

4. Entfernen Sie die Schutzfolie der Schlaufen-Seite und kleben Sie sie an die gewünschte Montageposition wie in (Bild 7.) Drücken Sie 30 Sekunden fest, um guten Halt zu gewährleisten.

(Bild 6.) (Bild 7.)

1. Bringen Sie den Türkontakt auf der Schlaufen-Seite des an der Wand angebrachten Klettbands an (Bild 8 & 9.)

(Bild 8.) (Bild 9.)

Tür / Fenster, Rahmen, Rippenmarken

Montagemethoden für den Magneten

• Schraubmontage

Die Rückabdeckung des Magneten hat zwei Befestigungsbohrungen für Befestigungszwecke.

Um den Magneten zu montieren:

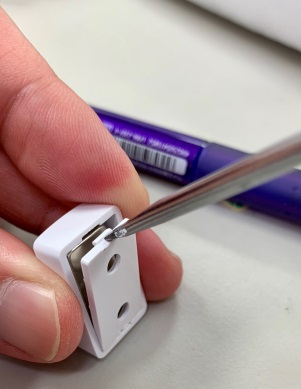

1. Öffnen Sie die Rückabdeckung, indem Sie einen Schlitzschraubendreher in die eingekerbte Stelle einsetzen und nach oben drücken.

1. Verwenden Sie die Löcher als Schablone und bohren Sie beide Löcher.

2. Schrauben Sie die Rückabdeckung mit einem Kreuzschlitzschraubendreher an die Tür/das Fenster. Falls erforderlich, verwenden Sie den Magnet-Abstandshalter, um den Magneten besser an den Rippenmarkierungen auszurichten.

3. Befestigen Sie die Vorderabdeckung an der Rückabdeckung. Wenn die Vorderabdeckung auf der Rückabdeckung fixiert ist, sollten Sie ein Klickgeräusch hören.

Schraubbefestigung mit Abstandshalter, Schraubbefestigung ohne Abstandshalter

Klebebefestigung

Der Magnet kann auch mit dem doppelseitigen Klebepad oder dem doppelseitigen Magnet-Abstandshalter montiert werden.

1. Reinigen Sie den Montageort und die Rückseite des Magneten mit einem geeigneten Entfetter.

2. Entfernen Sie die Schutzfolie von einer Seite des doppelseitigen Klebepads oder des doppelseitigen Magnet-Abstandshalters. Bringen Sie es auf der Rückseite des Magneten an und drücken Sie 30 Sekunden fest, um guten Kontakt zu gewährleisten.

3. Entfernen Sie die andere Schutzfolie und drücken Sie den Magneten 30 Sekunden lang fest auf die gewünschte Stelle.

Klebebefestigung mit Abstandshalter, Klebebefestigung mit Pad

Hinweis:

Bitte bringen Sie das doppelseitige Klebepad oder den doppelseitigen Magnet-Abstandshalter nicht erneut an. Sie sind nicht wiederverwendbar
