VESTA-206
PRL-3ZW-AC
Z-Wave Relais-Kippschalter
Einführung
PRL-3ZW-AC ist ein Z-Wave Relais-Kippschalter. Der Relais-Kippschalter kann an ein verkabeltes Gerät angeschlossen und auf den Normal Open (N.O.)-Status eingestellt werden. Nach dem Beitreten zum Z-Wave-Netzwerk kann der Relais-Kippschalter über das Z-Wave-Netzwerk gesteuert werden, um angeschlossene Geräte zu aktivieren.
Z-Wave ist ein drahtloses Kommunikationsprotokoll, das eine energiesparende RF-Funkübertragung verwendet. Durch die Nutzung des Z-Wave-Mesh-Netzwerks können Befehle über zwischengeschaltete „lauschende“ Z-Wave-Geräte zu ihrem Ziel geroutet werden.
Das Relais kann Z-Wave-Knoten durch einfaches Drücken der Funktionstaste steuern und kann Sie auch auf Kommunikationsprobleme hinweisen.
Die Z-Wave Relais-Kippschalter-Serie umfasst die folgenden Modelle:
PRL-3ZW-AC
PRL-3ZW-AC-OTA
Teileidentifikation
1. LED-Anzeige
Die LED-Anzeige dient zur Anzeige des Relaisstatus:
LED an: Relais EIN
LED aus: Relais AUS
Funktionstaste
Drücken Sie die Taste 3 Mal innerhalb von 1,5 Sekunden, um einen Lerncode zu senden.
Halten Sie die Taste 10 Sekunden lang gedrückt, um die Werkseinstellungen wiederherzustellen.
Drücken Sie die Taste, um das Relais EIN/AUS zu schalten.
Anschlussklemmen
Führen Sie das Kabel in die Klemme ein, ziehen Sie die Schraube an, um die Klammer zu schließen und das Kabel zu fixieren. Schrauben Sie zum Öffnen der Klammer ab, um das mit der Klemme verbundene Kabel zu entfernen.
Neutralleiter
Phasenleiter (AC-Eingang)
Um das PRL-3ZW mit Strom zu versorgen, verbinden Sie die L- und N-Klemmen der Stromversorgung mit den L- und N-Klemmen.
5. NO
Für Verbindung mit Normal Open zum Gerät
6. Gemeinsamer Anschluss
Verbinden Sie die NO- und COM-Klemmen des verkabelten Geräts mit den NO- und COM-Klemmen des PRL-3ZW.
Spezifikation
Stromversorgung (externe Stromquelle): 100–240 VAC
Relaisausgang: Potentialfreies SPDT-Relais, maximale Schaltbelastung: 5 A (ohmsche Last) bei 24 VDC oder 240 VAC.
Mehradriges Kabel: 14 ~ 22 AWG
Betriebstemperatur: -10 °C bis 45 °C (14 °F bis 113 °F)
Luftfeuchtigkeit: Bis zu 85 % nicht kondensierend
Abmessungen: 71 mm x 49 mm x 26 mm
Installationsumgebung
Der Relais-Kippschalter sollte in Innenräumen an einem trockenen Ort installiert werden.
Es wird empfohlen, das Gerät in einer feuerfesten Kunststoff-Unterputzdose zu installieren.
Installieren Sie das Gerät nicht in einer Metall-Unterputzdose, um die Z-Wave-Reichweite zu optimieren.
Alle Arbeiten am Gerät, einschließlich Installation und Wartung, müssen von einem qualifizierten und zugelassenen Elektriker durchgeführt werden.
Um elektrischen Schlag und/oder Geräteschäden zu vermeiden, schalten Sie vor Installation und Wartung die elektrische Versorgung am Hauptsicherungsschalter oder Leistungsschalter ab.
Schließen Sie das Gerät nicht an Lasten an, die den unterstützten Laststrom überschreiten.
Installation

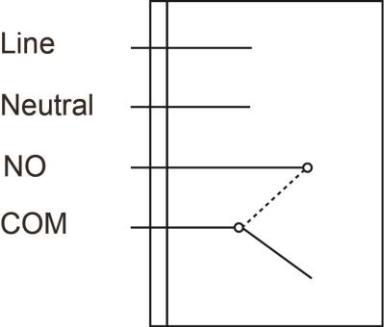

Verdrahten Sie das Relais gemäß den unten stehenden Anweisungen oder beachten Sie das Diagramm für weitere Informationen.
Bitte schalten Sie vor dem Anschließen die Stromversorgung aus.
Verbinden Sie die L- und N-Klemmen der Stromversorgung jeweils mit den Phasen- und Neutralanschlüssen des PRL.
Je nach Gerät, das Sie über das Relais steuern möchten, wählen Sie die NO-Klemme und verdrahten Sie das Relais mit dem Gerät, um eine Normal Open-Verbindung mit dem Gerät herzustellen.
Nachdem die Verkabelung abgeschlossen ist, schalten Sie die Stromversorgung ein, um den Relais-Kippschalter mit Strom zu versorgen.
Die Verkabelung des PRL darf nur von einem zertifizierten Techniker mit entsprechendem Wissen und Ausbildung an elektrischen Geräten durchgeführt werden.
Merkmale
Gerät hinzufügen (Inklusion)
Verbinden Sie den Stromeingang mit dem Relais-Kippschalter gemäß der obigen Installationsanleitung und schalten Sie den Relais-Kippschalter ein.
Setzen Sie das Z-Wave-Gateway oder Bedienfeld in Inklusionsmodus (bitte beachten Sie das Handbuch des Z-Wave-Gateways oder Bedienfelds).
Drücken Sie innerhalb von 1,5 Sekunden die Funktionstaste 3 Mal.
Beachten Sie das Bedienungsanleitung des Z-Wave-Gateways oder Bedienfelds, um den Hinzufügungsvorgang abzuschließen.
Wenn das Gerät bereits in ein anderes Z-Wave-Gateway/-Bedienfeld hinzugefügt (inkludiert) wurde oder wenn das Gerät nicht in das aktuelle Z-Wave-Gateway/-Bedienfeld hinzugefügt werden kann, versuchen Sie es zuerst zu entfernen (siehe Gerät entfernen).
Gerät entfernen (Exklusion)
Das Gerät muss aus dem bestehenden Z-Wave-Netzwerk entfernt werden, bevor es in ein anderes hinzugefügt wird. Ausschlussmodus
Setzen Sie das Z-Wave-Gateway oder Bedienfeld in Ausschlussmodus (bitte beachten Sie das Handbuch des Z-Wave-Gateways oder Bedienfelds).
Drücken Sie innerhalb von 1,5 Sekunden die Funktionstaste 3 Mal und das Gerät wird aus dem Z-Wave-Netzwerk entfernt.
Werkseinstellung
Das Zurücksetzen des Geräts auf Werkseinstellungen stellt es auf die werkseitigen Standardwerte zurück (d. h. nicht in ein Z-Wave-Netzwerk eingebunden). Bitte verwenden Sie dieses Verfahren nur, wenn das Z-Wave-Gateway oder Bedienfeld verloren gegangen ist oder anderweitig nicht funktionsfähig ist.
Drücken und halten Sie die Funktionstaste des Geräts 10 Sekunden lang, um auf Werkseinstellungen zurückzusetzen.
Reichweitentest
Um zu testen, ob das Gerät mit dem Z-Wave-Gateway oder Bedienfeld kommunizieren kann:
Versetzen Sie das Gateway/Bedienfeld in den Reichweitentestmodus (Walk Test).
Drücken Sie die Funktionstaste am Gerät
Das Gateway/Bedienfeld sollte anzeigen, ob sich das Gerät innerhalb der Betriebsreichweite befindet (siehe Bedienungsanleitung des Gateways/Bedienfelds).
Betrieb
Relaissteuerung
Nachdem der Relais-Kippschalter erfolgreich in ein Z-Wave-Netzwerk aufgenommen wurde, kann das Gateway/Bedienfeld das Relais aus der Ferne steuern, um es Ein, Aus oder zwischen Ein und Aus umzuschalten. Bitte beziehen Sie sich auf Ihr Z-Wave-Gateway/Bedienfeld für Details.
Z-Wave-Informationen
Gerätetyp: Ein/Aus Netzschalter
Rollen-Typ: Always On Slave (AOS)
Unterstützte/Steuerbare Befehlsklassen
Pflicht-CC Unterstützung: Association CC, v2 oder neuer
Association Group Information CC
Basic CC
Binary Switch CC
Device Reset Locally CC
Manufacturer Specific CC
Power level CC
Version CC, v2 oder neuer
Z-Wave Plus Info CC
Empfohlene CC-Unterstützung: Firmware Update Metadata CC
Z-Wave-Gruppen (Association Command Class Version 2)
Der Schalter kann so eingestellt werden, dass er Berichte an zugeordnete Z-Wave-Geräte sendet. Er unterstützt eine Assoziationsgruppe mit fünf Knoten-Unterstützungen für Gruppe 1. Für Gruppe 1 meldet der Schalter seinen neuesten Status an das Z-Wave-Gateway/Bedienfeld.
Gruppe 1 für „LifeLine":
Binary Switch CC (SWITCH_BINARY_REPORT)
Device Reset Locally CC (COMMAND_CLASS_DEVICE_RESET_LOCALLY)
Automatische Meldung an Gruppe 1 (Maximale Knoten 5)
Ein/Aus-Ereignismeldung
Beim Umschalten zwischen Ein/Aus sendet es einen Binary Switch Report an die Knoten der Gruppe 1.
