VESTA-206N
PRL-3-F1
Relaissteuerung
Einführung
PRL-3-AC ist ein Relaiscontroller, der an verdrahtete Geräte angeschlossen und auf Normally Open (N.O.) eingestellt werden kann. Nach dem Einlernen in die Zentrale kann der Relaiscontroller über die Weboberfläche der Zentrale ferngesteuert werden, um das angeschlossene Gerät zu öffnen und zu schließen.

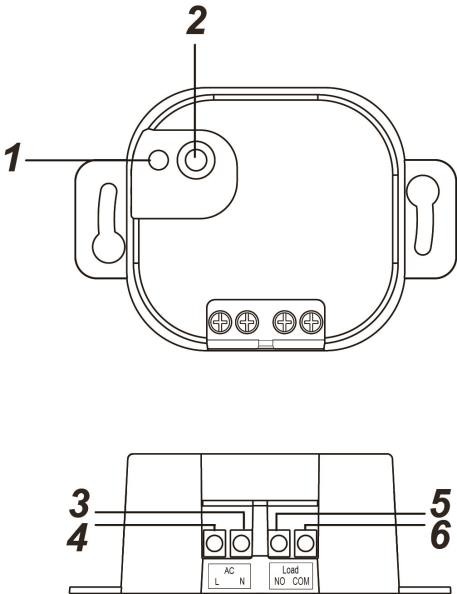

Teileidentifikation
1. LED-Anzeige
Die LED-Anzeige wird verwendet, um den Relaisstatus anzuzeigen:
Ein: Der Relaiscontroller ist eingeschaltet.
Aus: Der Relaiscontroller ist ausgeschaltet.
Blitzt zweimal auf: Beim Einschalten.
Blitzt langsam: Im Lernmodus.
Blitzt dreimal: Wenn das Lernen erfolgreich ist.
Blitzt kurz auf: RF-Signal wird gesendet
2. Testtaste
Drücken und halten Sie die Taste für 3 Sekunden, um einen Lerncode zu senden.
Drücken und halten Sie die Taste beim Einschalten des Relaiscontrollers und lassen Sie die Taste los, wenn die LED aufleuchtet, um einen Werksreset durchzuführen.
Drücken Sie die Taste, um das Relais EIN/AUS zu schalten.
Anschlussklemmen
Führen Sie das Kabel in den Anschluss ein, ziehen Sie die Schraube an, um die Klemme zu schließen und das Kabel zu halten. Schrauben Sie zum Öffnen der Klemme die Schraube heraus, um das mit dem Anschluss verbundene Kabel zu entfernen.
3. Neutralleiter
4. Phase (AC-Eingang)
5. NO
Für Normal Offen Verbindung mit dem Gerät.
6. Gemeinsam
Technische Daten
Stromversorgung (externe Versorgung): 100-240VAC
Relaisausgang: Potentialfreies SPDT-Relais, maximale Betriebsbelastung: 5A (ohmsche Last) bei 24VDC oder 240VAC
Litzendraht: 14 ~ 22 AWG
Betriebstemperatur: -10°C bis 45°C (14°F bis 113°F)
Luftfeuchtigkeit: Bis zu 85% nicht kondensierend
Abmessungen: 71 mm x 49 mm x 26 mm
Installationsumgebung
Die Relaissteuerung sollte in Innenräumen an einem trockenen Ort installiert werden.
Es wird empfohlen, das Gerät in einer feuerfesten Kunststoff-Unterputzdose zu installieren.
Installieren Sie das Gerät nicht in einer Metall-Unterputzdose, um die RF-Reichweite zu optimieren.
Vorsicht
Alle Arbeiten am Gerät, einschließlich Installation und Wartung, müssen von einem qualifizierten und lizenzierten Elektriker ausgeführt werden.
Um elektrischen Schlag und/oder Geräteschäden zu vermeiden, schalten Sie vor Installation und Wartung die Stromversorgung an der Hauptsicherung oder am Leitungsschutzschalter ab.
Schließen Sie das Gerät nicht an Lasten an, die den unterstützten Laststrom überschreiten.
Installation

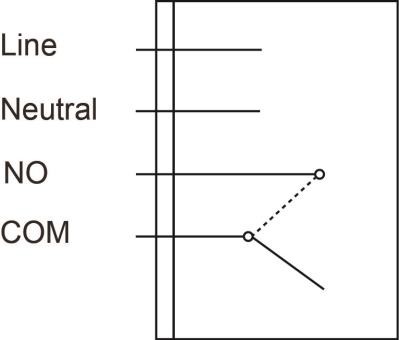

Verkabeln Sie das Relais gemäß den folgenden Anweisungen oder konsultieren Sie die Schaubild für weitere Informationen.
Bitte schalten Sie die Stromversorgung vor dem Anschluss aus.
Schließen Sie die L- und N-Klemmen der Stromversorgung jeweils an die Leiter- und Neutralanschlüsse des PRL an.
Abhängig von dem Gerät, das Sie über das Relais steuern möchten, wählen Sie den NO-Anschluss und verdrahten Sie das Relais mit dem Gerät, um eine normalerweise offene Verbindung mit dem Gerät herzustellen.
Nach Abschluss der Verkabelung schalten Sie die Stromversorgung ein, um den Relais-Umschalter mit Strom zu versorgen.
WICHTIGER HINWEIS:
Die Verkabelung des PRL darf nur von einem zertifizierten Techniker mit entsprechender Kenntnis und Ausbildung im Umgang mit elektrischen Geräten durchgeführt werden.
Erste Schritte
Schritt 1: Schließen Sie die Stromversorgung entsprechend den Installationsanweisungen im vorherigen Abschnitt an den Relaiscontroller an und schalten Sie den Relaiscontroller ein.
Schritt 2: Versetzen Sie die Zentrale in den Lernmodus.
Schritt 3: Drücken und halten Sie die Test-Taste am Relaiscontroller für 3 Sekunden, um einen Lerncode zu senden.
Schritt 4: Die LED beginnt langsam zu blinken, was anzeigt, dass sich der Relaiscontroller im Lernmodus befindet.
Schritt 5: Wenn die Zentrale das Signal vom Relaiscontroller empfängt, wird sie die Informationen entsprechend anzeigen. Lesen Sie das Handbuch der Zentrale, um den Einlernprozess abzuschließen. Schritt 6: Wenn der Relaiscontroller eine Bestätigung von der Zentrale erhält, blinkt die LED des Relaiscontrollers 3 Mal und erlischt dann, um anzuzeigen, dass der Lernvorgang abgeschlossen ist.
Hinweis:
Nachdem der Lernmodus aktiviert wurde, verlässt der Relaiscontroller den Lernmodus nicht automatisch, es sei denn, er erhält eine Bestätigung von der Zentrale oder die Test-Taste wird gedrückt.
Wenn der Relaiscontroller bereits in einem Zentralensystem vorhanden ist, müssen Sie den Relaiscontroller zuerst aus der Zentrale entfernen, bevor Sie ihn in eine andere Zentrale einlernen können.
Walk-Test
Um zu testen, ob der Relaiscontroller mit der Zentrale kommunizieren kann:
Versetzen Sie die Steuerzentrale in den Walk-Test-Modus.
Drücken Sie die Test-Taste am Relaiscontroller.
Die Zentrale sollte anzeigen, ob sich der Relaiscontroller innerhalb der Betriebsreichweite befindet (siehe bitte das Bedienhandbuch der Zentrale).
Überwachung
Nachdem der Relaiscontroller erfolgreich in die Zentrale eingelernt wurde, sendet das Gerät automatisch in zufälligen Abständen von 30 bis 50 Minuten ein Überwachungssignal zusammen mit dem Ein-/Aus-Status an die Zentrale.
Wenn die Zentrale das Signal vom Relaiscontroller für den voreingestellten Zeitraum nicht erhalten hat, zeigt die Zentrale auf ihrem Display an, dass bei diesem Relaiscontroller ein Signalverlustproblem vorliegt.
Betrieb
Relaissteuerung
Nach dem Einlernen in die Zentrale kann der Relaiscontroller über die Weboberfläche der Zentrale ferngesteuert werden, um das angeschlossene Gerät zu öffnen und zu schließen oder zwischen Ein- und Aus-Zuständen umzuschalten.
Sie können auch die Test-Taste am Relaiscontroller drücken, um das Relais EIN/AUS zu schalten.
Werkseinstellung
Ein Werksreset des Relaiscontrollers löscht seinen Speicher und stellt die Werkseinstellungen wieder her.
Entfernen Sie den Relaiscontroller aus der Zentrale. Lesen Sie das Bedienhandbuch Ihrer Zentrale für Details.
Trennen Sie die Stromversorgung des Relaiscontrollers.
Drücken und halten Sie die Test-Taste, während Sie den Relaiscontroller mit Strom versorgen.
Halten Sie die Taste weiterhin gedrückt und lassen Sie sie los, wenn die LED aufleuchtet. Der Werksreset ist abgeschlossen.
