VESTA-175

PRS5-ZBS(R)/PRM5-ZBS(R)

Leistungsrelais-Schalter-Serie (Zigbee)

Einführung

Die Leistungsrelais-Schalter-Serie umfasst die folgenden Modelle:

PRS5-ZBS: ZigBee-Relais-Leistungsschalter

PRS5-ZBSR: ZigBee-Relais-Leistungsschalter mit Router-Funktion

PRM5-ZBS: ZigBee-Relais-Leistungsschalter mit Zähler

PRM5-ZBSR: ZigBee-Relais-Leistungsschalter mit Zähler und Router-Funktion

Die Leistungsschalter sind in der Lage, drahtlose Signale vom Koordinator im ZigBee-Netzwerk zu empfangen, um angeschlossene Geräte ein- oder auszuschalten.

Der Leistungsrelais-Schalter nutzt ZigBee-Technologie für die drahtlose Signalübertragung. ZigBee ist ein drahtloses Kommunikationsprotokoll, das zuverlässig ist, einen geringen Energieverbrauch aufweist und eine hohe Übertragungseffizienz bietet. Basierend auf dem IEEE802.15.4-Standard ermöglicht ZigBee die Einbindung einer großen Anzahl von Geräten in ein Netzwerk und deren Koordination für Datenaustausch und Signalübertragung.

Modelle mit Zählerfunktion verfügen zusätzlich über die Möglichkeit, den Energieverbrauch mit einem integrierten Stromzähler zu erfassen und die Daten regelmäßig an den Koordinator zu senden.

Modelle mit Router-Funktion dienen zudem als Router im ZigBee-Netzwerk. Nach dem Einbinden in das ZigBee-Netzwerk ermöglichen sie anderen ZigBee-Geräten, dem Netzwerk über den Leistungsschalter beizutreten.

Modelle mit OTA-Funktion unterstützen die OTA-Firmwareaktualisierung über das ZigBee-Netzwerk, die vom ZigBee-Netzwerkkoordinator initiiert werden kann.

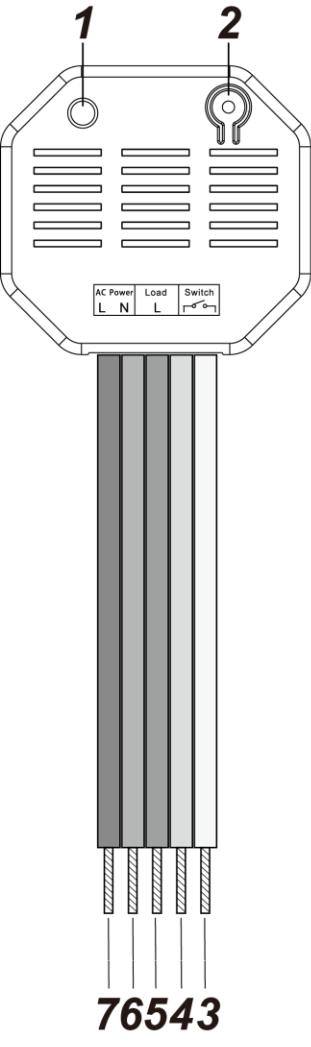

Teileidentifikation

1. LED-Anzeige

Die LED-Anzeige dient zur Anzeige des Status des Leistungsrelais-Schalters:

• Ein: Der Leistungsrelais-Schalter ist eingeschaltet.

• Aus: Der Leistungsrelais-Schalter ist ausgeschaltet.

• Blitzt zweimal: Der Leistungsrelais-Schalter hat sich erfolgreich einem ZigBee-Netzwerk angeschlossen.

• Blitzt 5 Mal: Der Leistungsrelais-Schalter wurde erfolgreich mit einem Controller gebunden

• Blitzt alle 20 Minuten: Der Leistungsrelais-Schalter hat die Verbindung zu seinem aktuellen ZigBee-Netzwerk verloren

1. Funktionstaste

   Verwendung der Funktionstaste:

   1. Drücken Sie die Taste, um den Leistungsrelais-Schalter ein- bzw. auszuschalten

   2. Drücken und halten Sie die Taste 10 Sekunden lang, dann loslassen, um den Leistungsrelais-Schalter zurückzusetzen.

   3. Drücken und halten Sie die Taste 3 Sekunden lang, dann loslassen, um eine Bindung mit einem Controller herzustellen

2. Externes Schalteranschlusskabel 1

3. Externes Schalteranschlusskabel 2

4. AC-Leitungsstrom Lastausgang

5. AC-Phase Eingangs-/AC-Neutralstrom Lastausgang

6. AC-Leitungsstrom Eingang

Einrichtung des ZigBee-Netzwerks

ZigBee-Gerätehinweise

ZigBee ist ein drahtloses Kommunikationsprotokoll, das zuverlässig ist, einen geringen Energieverbrauch aufweist und eine hohe Übertragungseffizienz bietet. Basierend auf dem IEEE802.15.4-Standard ermöglicht ZigBee die Einbindung einer großen Anzahl von Geräten in ein Netzwerk und deren Koordination für Datenaustausch und Signalübertragung.

Aufgrund der grundlegenden Struktur des ZigBee-Netzwerks wird ein ZigBee-Gerät nach dem Einschalten aktiv nach einem Netzwerk suchen und diesem beitreten.

Beitritt zum ZigBee-Netzwerk

Als ZigBee-Gerät muss sich der Leistungsrelais-Schalter einem ZigBee-Netzwerk anschließen, um Befehle zu empfangen und Informationen zum Energieverbrauch zu übertragen. Bitte folgen Sie den folgenden Schritten, um den Leistungsrelais-Schalter in ein ZigBee-Netzwerk einzubinden.

1. Schließen Sie den Leistungsrelais-Schalter an das Stromkabel an.

2. Drücken und halten Sie die Funktionstaste 10 Sekunden lang und lassen Sie sie dann los, um dem Netzwerk beizutreten. Bitte stellen Sie sicher, dass die Beitrittserlaubnis (permit-to-join) auf dem Router oder Koordinator Ihres ZigBee-Netzwerks aktiviert ist.

3. Wenn sich der Leistungsrelais-Schalter erfolgreich einem ZigBee-Netzwerk anschließt, blinkt die LED-Anzeige zweimal zur Bestätigung.

4. Nach dem Beitritt in das ZigBee-Netzwerk wird der Leistungsrelais-Schalter automatisch im Netzwerk registriert. Bitte überprüfen Sie den ZigBee-Netzwerkkoordinator, das Systemsteuerungsfeld oder die CIE (Control and Indicating Equipment), um zu bestätigen, ob Beitritt und Registrierung erfolgreich waren.

5. Wenn die Registrierung und der Beitritt zum Netzwerk nicht erfolgreich sind, überprüfen Sie bitte die Einstellungen Ihres ZigBee-Netzwerk-Koordinators, des Systemsteuerungsfelds oder des CIE, um sicherzustellen, dass die Join-Erlaubnis verfügbar ist, und verwenden Sie dann die untenstehende Werkseinstellung-Funktion, um dem ZigBee-Netzwerk beizutreten.

Binden mit Controller

Nach dem Beitritt in das ZigBee-Netzwerk kann sich der Leistungsrelais-Schalter mit einem Controller-Gerät binden, das zur Anpassung der Leistungsabgabe des Schalters verwendet werden kann. Um den Leistungsrelais-Schalter und das Gerät zu binden:

1. Drücken und halten Sie die Funktionstaste 3 Sekunden lang, dann lassen Sie die Taste los. Der Leistungsrelais-Schalter sendet eine Bindungsanforderung an den Koordinator.

2. Beziehen Sie sich auf das Handbuch Ihres Controllers, um innerhalb von 16 Sekunden eine Bindungsanforderung für das Gerät zu senden.

3. Wenn die Bindung erfolgreich ist, blinkt die LED-Anzeige des Leistungsrelais-Schalters 5 Mal zur Bestätigung. Sie können nun den Controller verwenden, um die Leistungsabgabe des Leistungsrelais-Schalters einzustellen.

4. Wenn die Bindung nicht erfolgreich ist, wiederholen Sie bitte den Bindungsvorgang.

Gerät aus dem ZigBee-Netzwerk entfernen (Werkseinstellung)

Um den Stromschalter aus dem aktuellen ZigBee-Netzwerk zu entfernen, muss der Stromschalter auf Werkseinstellungen zurückgesetzt werden, um die Geräteentfernung abzuschließen. Die Werkseinstellung-Funktion löscht die gespeicherten Einstellungen und Informationen des Stromschalters und veranlasst ihn, nach einem neuen ZigBee-Netzwerk zu suchen.

Bevor Sie das Gerät entfernen, stellen Sie sicher, dass sich der Stromschalter innerhalb der Reichweite des aktuellen ZigBee-Netzwerks befindet

1. Drücken und halten Sie die Funktionstaste 10 Sekunden lang und lassen Sie dann die Taste los, um den Stromschalter zurückzusetzen.

2. Nach dem Zurücksetzen löscht der Stromschalter die Einstellungen des aktuellen ZigBee-Netzwerks und sendet ein Signal an den ZigBee-Koordinator, um die Entfernung aus dem aktuellen ZigBee-Netzwerk zu melden. Anschließend sucht er aktiv erneut nach verfügbaren ZigBee-Netzwerken und tritt dem Netzwerk automatisch bei.

ZigBee-Router-Gerätekapazität (nur PRS5-ZBSR/PRM5-ZBSR)

Die Stromschalter-Modelle mit Router-Funktion ermöglichen anderen ZigBee-Geräten, dem ZigBee-Netzwerk über den Router beizutreten. Der Power-Switch-Router hat eine maximale Kapazität von 40 Geräten, einschließlich 10 Routern; der Power-Switch-Meter-Router hat eine maximale Kapazität von 10 Geräten, einschließlich 5 Routern.

OTA-Firmware-Upgrade (nur für OTA-Version)

Der Leistungsrelais-Schalter unterstützt die OTA-Firmwareaktualisierung über das ZigBee-Netzwerk, die vom ZigBee-Netzwerkkoordinator initiiert werden kann. Befolgen Sie die folgenden Schritte, um die OTA-Firmwareaktualisierung durchzuführen.

Schritt 1. Sie müssen auf Ihren ZigBee-Koordinator zugreifen, um das Firmware-Upgrade over-the-air durchzuführen. Schritt 2. Wählen Sie auf der Konfigurationswebseite das Gerät aus, das Sie aktualisieren möchten, und wählen Sie die neue

ZigBee-Firmware wird bereitgestellt. Bitte lesen Sie das Handbuch des ZigBee-Koordinators für Details.

Schritt 3.Drücken Sie „OK“, um den Upgrade-Vorgang zu starten, und die LED wird weiter blinken. Während des OTA-Vorgangs

führen Sie bitte keine anderen Aktionen aus oder schalten Sie das Panel nicht aus.

Schritt 4.Die Dauer eines Upgrades beträgt ungefähr 20 bis 30 Minuten. Bitte beachten Sie, dass die Dauer je nach Dateigröße oder Entfernung zwischen Ihrem Zubehör und dem Koordinator variieren kann.

Schritt 5.Warten Sie, bis die Firmwareaktualisierung abgeschlossen ist. Wenn der Fortschritt 100% erreicht, wird das Gerät automatisch zurückgesetzt. Sie können die Webseite auch erneut aktualisieren, um sicherzustellen, dass die Gerätefirmware erfolgreich auf die neueste Version aktualisiert wurde.

Vorsicht

• Alle Arbeiten am Gerät, einschließlich Installation und Wartung, müssen von einem qualifizierten und zugelassenen Elektriker durchgeführt werden.

• Stellen Sie vor der Installation oder Wartungsarbeiten sicher, dass die Stromversorgung unterbrochen ist.

• Schließen Sie das Gerät nicht an Lasten an, die den unterstützten Laststrom überschreiten.

Installation

Verkabelung mit Spleißverbinder

• Der Leistungsrelais-Schalter wird mit einem eingebetteten Kabel zur Verbindung mit Wechselstromversorgung, Gerät und externem Schalter geliefert. Fünf Wago 221-Verbindungsverbinder werden für die Anschlüsse bereitgestellt.

• Die 2-adrigen/3-adrigen Verbinder nehmen starre und flexible Leitungen von 0,2 bis 4 mm² (24–12 AWG) auf.

• Stellen Sie vor der Verkabelung sicher, dass die Stromversorgung ausgeschaltet ist. Um die Drähte anzuschließen:

  1. Heben Sie den Hebel an und führen Sie den braunen Draht ein. (Bild 1, 2)

Bild 1 Bild 2

1. Drücken Sie den Hebel wieder nach unten. Das transparente Gehäuse ermöglicht die Kontrolle, ob der Draht richtig angeschlossen ist. Stellen Sie sicher, dass der Draht fest gehalten wird und nicht herausrutschen kann. (Bild 3, 4)

Bild 3 Bild 4

1. Auf dieselbe Weise wie in Schritt 1 & 2 den Draht für den Anschluss an die AC-Phase einsetzen. (Bild 5)

Bild 5

1. Wiederholen Sie Schritt 1 & 2 & 3, um die anderen Drähte mit den Verbindern anzuschließen.

   Bitte beachten Sie, dass der blaue Draht an einen 3-adrigen Verbinder angeschlossen und dann mit AC-Neutral-Eingang und AC-Neutral-Lastausgang verbunden werden muss. (Bild 6)

Bild 6

Betrieb

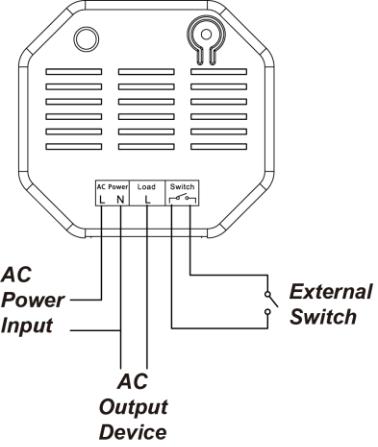

Verdrahtungsdiagramm

Beziehen Sie sich auf das Diagramm, um Ihre Hausbeleuchtung an den Leistungsrelais-Schalter anzuschließen.

Installation

• Schließen Sie den Leistungsrelais-Schalter an das Stromkabel an.

• Schließen Sie den Leistungsrelais-Schalter an Ihre Hausbeleuchtung an. Die Beleuchtung muss eingeschaltet sein.

• Sie können gemäß dem Diagramm einen externen Schalter an den Leistungsrelais-Schalter anschließen, um den Leistungsrelais-Schalter ein- / auszuschalten

• WICHTIGER HINWEIS: Der Leistungsrelais-Schalter hat keine Backup-Batterie und wird bei Ausfall der Netzspannung stromlos sein. NICHT verwenden Sie den Leistungsrelais-Schalter als Router für Ihre Sicherheitsmelder oder Alarmsteuergeräte wie Türkontakt, PIR-Sensor … etc., andernfalls verlieren die Sensoren die Verbindung zum ZigBee-Netzwerk, wenn der Leistungsrelais-Schalter vom Netz getrennt wird. Planen Sie die Installationsorte dieser Sicherheitsmelder ohne Verwendung des Leistungsrelais-Schalters und verwenden Sie für sie nur einen Router mit Backup-Batterie. Die Router-Funktion des Leistungsschalters sollte NUR verwendet werden, um die Reichweite des Signals für andere Leistungsschalter/Dimmer zu erweitern.

Gerätesteuerung

• Nachdem sich der Leistungsrelais-Schalter erfolgreich einem ZigBee-Netzwerk angeschlossen hat, kann der Koordinator das Gerät aus der Ferne ein- oder ausschalten.

• Sie können auch die Taste am Leistungsrelais-Schalter drücken, um das Licht ein- bzw. auszuschalten.

• Sie können den Leistungsrelais-Schalter mit einem externen Schalter ein- bzw. ausschalten.

• Wenn Sie einen Controller mit dem Leistungsrelais-Schalter gebunden haben, können Sie den Schalter auch mit dem Controller ein- bzw. ausschalten.

• Wenn die AC-Stromversorgung vom Leistungsrelais-Schalter getrennt wird, wird sein vorheriger Ein/Aus-Status innerhalb von 1 Minute nach Wiederanschluss der AC-Stromversorgung wiederhergestellt.

Energieverbrauchsmonitor (nur PRM5-ZBS/PRM5-ZBSR)

• Der Leistungsrelais-Schalter überträgt alle zwei Minuten ein Signal mit seinen Leistungsdaten an den ZigBee-Netzwerkkoordinator.

• Wann immer sich die Energieabgabe des Stromschalters um +/- 2 W ändert, sendet er automatisch ein Signal mit Leistungsdaten an den ZigBee-Netzwerk-Koordinator zur Aktualisierung.

• Der Stromschalter sendet ein Signal mit Leistungsdaten an den Koordinator, sobald der kumulierte Energieverbrauch um 0,1 kW·h zunimmt.

• Der Zähler hat eine Genauigkeit von +/- 5%.

• Um den Stromschalter von seinen kumulierten Verbrauchsdaten zu befreien, folgen Sie den folgenden Schritten:

  1. Trennen Sie den Leistungsrelais-Schalter vom Stromnetz.

  2. Drücken und halten Sie die Funktionstaste und schließen Sie die Stromversorgung wieder an, während Sie die Taste gedrückt halten.

  3. Halten Sie die Taste gedrückt und lassen Sie sie nach 3 Sekunden los. Die kumulierten Verbrauchsdaten werden gelöscht.

Maximale Betriebsbelastung

• Für 110 V: die maximale Betriebsbelastung beträgt 1100 W und 10 A.

• Für 230 V: die maximale Betriebsbelastung beträgt 2300 W und 10 A.

• Wenn der Leistungsrelais-Schalter überhitzt, schaltet er aus Sicherheitsgründen die Stromzufuhr automatisch ab. Der Benutzer muss die AC-Stromversorgung vom Leistungsrelais-Schalter trennen und wieder anschließen, um den normalen Betrieb nach Abschaltung wieder aufzunehmen.

Anhang (Nur für Entwickler)

Leistungsrelais-Schalter mit Zähler Cluster-ID

Attribut der Basic-Cluster-Informationen

Attribut der Identify-Cluster-Informationen

Attribute der Gruppen-Cluster-Informationen

Attribute der Szenen-Cluster-Informationen

Attribut der Ein-/Aus-Cluster-Information

Attribute der Metering-Cluster-Informationen (Reading Information Attribute Set)

Attribute der Metering-Cluster-Informationen (Formatting Attribute Set)

Attribute der Metering-Cluster-Informationen (Historical Attribute Set)
