VESTA-022
SD-8-EL / SD-8-EL-F1
Detector de humo
Introducción
El detector de humo SD-8-EL / SD-8-EL-F1 está diseñado para montarse en el techo o en la parte superior de las escaleras, donde el humo se concentraría para activar la alarma de manera oportuna y proteger su hogar contra riesgos de incendio.
Identificación de piezas
1. Botón de Aprendizaje/Prueba
El botón Aprender / Probar se pulsa en las siguientes situaciones:
Aprendizaje – En el detector de humo.
Para probar el alcance de la comunicación por radio.
Para comprobar si el detector de humo funciona con normalidad.
Para silenciar la alarma
2. Indicador LED
Parpadeo cada 30 segundos – Batería baja
Parpadeo cuando se pulsa el botón – Transmitir señal
Parpadeo continuo – Calentamiento o calibración / Alarma / Modo silencio de alarma.
3. Compartimento de la batería
4. Orificio de montaje
5. Soporte de montaje
6. Gancho
Características
Batería
El detector de humo utiliza 3 pilas alcalinas AA como fuente de alimentación.
Cuando se usan las pilas suministradas de fábrica, la vida útil del detector de humo es de 4 años.
Cuando se detecta un voltaje bajo de la batería, se transmitirá una señal de batería baja junto con las transmisiones regulares de señal. Si el voltaje de la batería es bajo, el LED parpadeará, acompañado de un pitido de bajo volumen cada 30 segundos.
Al cambiar las baterías, retire las baterías viejas y pulse el botón de prueba dos veces para descargarlas completamente antes de insertar las baterías nuevas.
Aprendizaje / Cómo empezar
Paso 1. Inserte las baterías en el compartimento de baterías con la polaridad correcta.
Paso 2. Después de insertar las 3 pilas, el detector de humo emitirá 2 pitidos cortos, el LED comenzará a parpadear y empezará un periodo de calentamiento de 6 minutos.
Paso 3. Durante el periodo de calentamiento de 6 minutos, el detector de humo puede aprenderse en el panel.
a) Ponga el panel de control en modo aprendizaje. Consulte el manual del panel de control para más detalles.
b) Pulse el botón Aprender/Probar en el detector de humo. El LED se encenderá brevemente y el detector de humo emitirá un pitido de 2 tonos para indicar que está transmitiendo señal.
c) Si el panel de control recibe la señal con éxito, el panel responderá en consecuencia. Consulte el manual del panel de control para completar el proceso de aprendizaje.
Paso 4. Cuando expire el periodo de calentamiento de 6 minutos, el detector de humo emitirá un pitido corto para indicar que comienza el proceso de calibración.
El proceso se repetirá cada 100 segundos y se notificará mediante un pitido corto respectivamente. La finalización del proceso de calibración se notificará con un pitido de 2 tonos y el LED se apagará.
Normalmente tarda aproximadamente de 2 a 16 minutos en terminar la calibración. Sin embargo, después de 16 minutos, si el detector de humo emite pitidos continuos en su lugar, indica que el detector no ha superado la calibración, y se deben quitar las baterías para silenciar los pitidos. Luego, por favor comience desde el Paso 1 para intentarlo de nuevo después de una pausa de al menos 30 segundos.
Nota:
Durante el periodo de calibración, el aprendizaje está desactivado. Si no completó el aprendizaje (Paso 3) durante el periodo de calentamiento de 6 minutos, deberá esperar hasta que se complete la calibración (Paso 4) para realizar el aprendizaje.
Paso 5. Después del calentamiento, el aprendizaje y la calibración completados, debe probar el alcance de transmisión de señal del detector de humo. Ponga el panel de control en modo de prueba de recorrido y coloque el detector de humo en la ubicación de montaje deseada, y luego pulse el botón Aprender/Probar para transmitir una señal al panel de control.
Si el panel puede recibir la señal con normalidad, proceda a montar el detector de humo. Si la señal no puede recibirse, cambie la ubicación de montaje.
Instalación
Se recomienda que el sitio de instalación esté en el área central del techo, con al menos 60 cm de distancia de paredes u obstáculos.
No ubique el detector en las siguientes ubicaciones:
- Cocina o garaje – El humo de la cocina o de vehículos podría causar una falsa alarma.
- Cerca de un ventilador, lámpara fluorescente o equipo de aire acondicionado – las corrientes de aire de estos pueden afectar la sensibilidad del detector.
- Cerca de vigas del techo o sobre un armario – el aire estancado en estas áreas puede afectar la sensibilidad del detector.
- En la cresta de una “A" de marco.
Paso 1. Utilice el soporte de montaje como plantilla para marcar los dos orificios de montaje. Taladre los orificios en la ubicación de montaje e inserte tacos si es necesario.
Paso 2. Atornille el soporte de montaje en la ubicación marcada con los dos ganchos orientados hacia abajo.

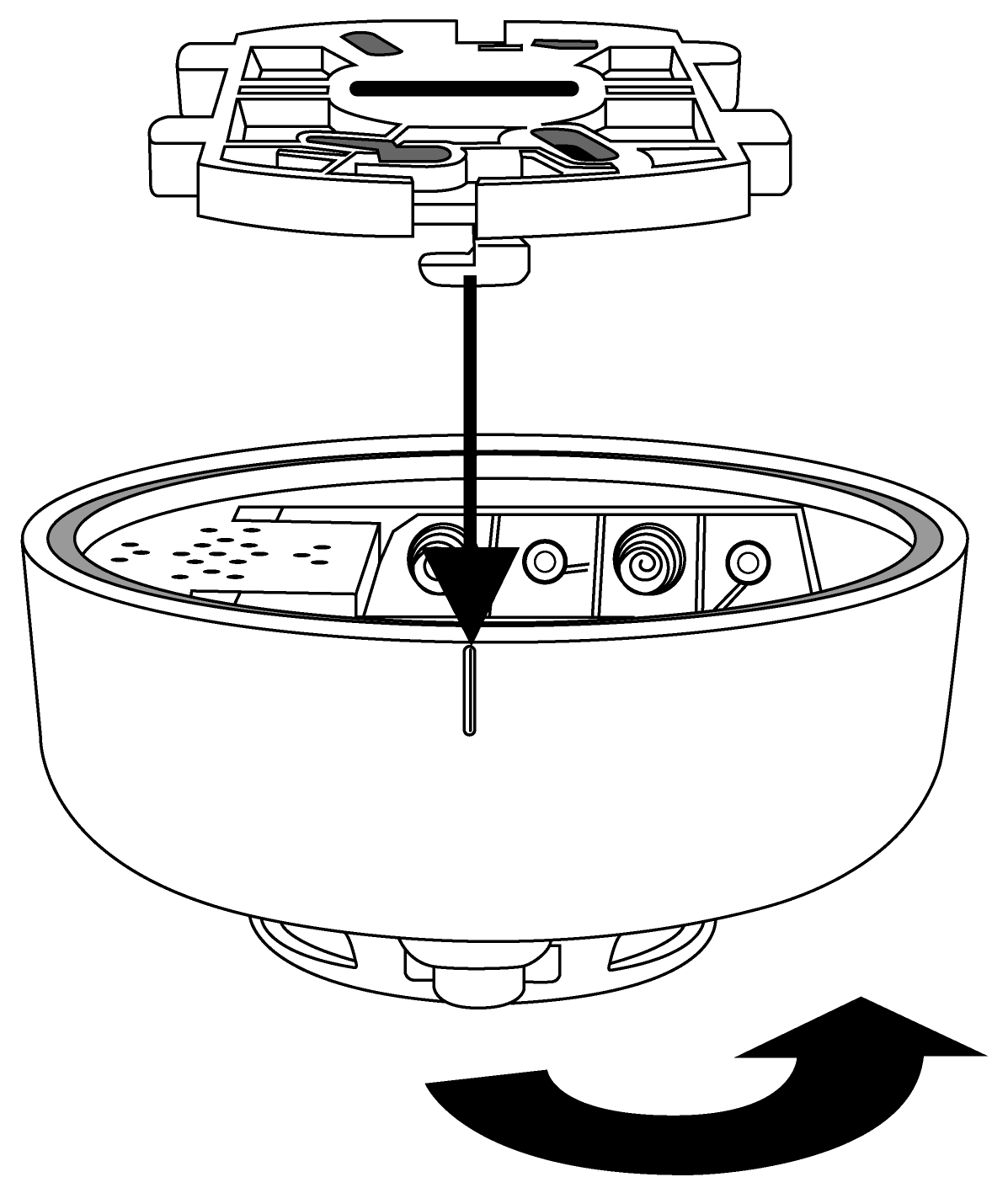

Paso 3. Localice la marca de línea única en el detector y alinéea con uno de los ganchos del soporte. Coloque el detector de humo en los ganchos del soporte y luego gire el detector en sentido contrario a las agujas del reloj para bloquearlo en su lugar. La instalación se ha completado.
Prueba del detector de humo
Pulse el botón Aprender/Probar en el detector de humo para comprobar si el detector funciona con normalidad.
Si el detector de humo funciona normalmente, el LED se encenderá brevemente y el detector de humo emitirá un pitido de 2 tonos.
Si el zumbador suena 3 veces con pitido de 2 tonos, lo que significa que “Cámara óptica” del detector de humo está sucia o no funciona correctamente.
Si el LED no se enciende y no suena ningún pitido, significa que el detector de humo está averiado o sus baterías están agotadas.
Señal de supervisión
Después de la instalación, el detector de humo transmitirá automáticamente señales de supervisión periódicamente al panel de control en intervalos aleatorios de 30 a 50 minutos.
Si el panel de control no ha recibido la señal del detector de humo durante un periodo de tiempo preestablecido, el panel considerará que dicho detector de humo está averiado y reaccionará según la configuración del panel.
Detección de humo
Una vez que la concentración de humo exceda el valor umbral establecido, el detector de humo transmitirá una señal de alarma al panel de control y activará un zumbador para emitir una alarma continua durante 10 segundos. El LED parpadeará rápidamente.
Una vez que se haya transmitido una señal de alarma de humo, el detector de humo continuará realizando comprobaciones de seguimiento y enviará señales de alarma cada 2 minutos si la concentración de humo sigue excediendo el umbral de alarma. Este ciclo de 2 minutos se repetirá hasta que la concentración de humo vuelva a la normalidad. La alarma también puede detenerse manualmente utilizando la “Silencio de alarma” función.
Silencio de alarma
Una vez que suene la alarma, pulsar el botón Aprender/Probar pondrá el detector de humo en modo Silencio de Alarma durante 10 minutos y la alarma se detendrá.
Durante este periodo de Silencio de Alarma de 10 minutos, el LED parpadeará cada segundo.
Cuando expire el periodo de 10 minutos, el detector de humo emitirá un pitido de 2 tonos y luego volverá al modo de funcionamiento normal. Si la concentración de humo todavía supera el valor umbral de la alarma, el detector de humo volverá a activar la alarma.
Recalibración
Dado que la condición de funcionamiento del detector de humo puede variar después de haber estado instalado algún tiempo, es posible que desee recalibrar el detector de humo para tomar un nuevo valor umbral de detección de humo y asegurar el rendimiento óptimo del detector de humo. Para hacerlo,
Mantenga pulsado el botón Aprender/Probar durante 10 segundos hasta que el LED comience a parpadear. El detector de humo emitirá 2 pitidos cortos y luego seguirá el proceso descrito en el proceso de calibración en la sección Aprendizaje/Cómo empezar para tomar el nuevo valor de referencia
Siempre que se retiren y vuelvan a insertar las baterías, el detector de humo también se recalibrará según las instrucciones anteriores.
Autocalibración
Después de la primera instalación, el detector de humo realizará una auto-calibración tras 4 horas. Posteriormente, realizará una auto-calibración una vez al mes. Durante el proceso de auto-calibración, el detector de humo no emitirá ningún sonido. Cada proceso de muestreo de calibración dura 2 minutos; si el proceso falla, se reintentará hasta un máximo de 5 veces. Si el quinto reintento falla, el LED parpadeará rápidamente y el detector de humo enviará un código de fallo de calibración al panel de control.
El parpadeo del LED puede cancelarse quitando y volviendo a colocar las baterías o iniciando manualmente el proceso de calibración. Sin embargo, si la calibración manual falla de nuevo, el detector de humo emitirá pitidos continuos. En este caso, deberá quitar y volver a colocar las baterías para detener el sonido de los pitidos (espere 30 segundos después de retirar las baterías antes de volver a colocarlas).
Nota:
Cuando la auto-calibración falla, la función de alarma de humo seguirá funcionando normalmente usando el valor umbral de alarma anterior.
Mantenimiento y limpieza
El mantenimiento y la limpieza regular ayudarán a mantener su alarma de humo en buen estado de funcionamiento.
Pruebe la alarma de humo semanalmente para verificar que la alarma y los indicadores funcionan correctamente. Limpie la alarma de humo al menos una vez cada 6 meses. Aspire suavemente la suciedad/polvo/pequeñas partículas acumuladas en la cámara de detección de humo y las ranuras. Limpie la carcasa pasando un paño húmedo y séquela. No permita que entre agua en la alarma. Nunca use agentes de limpieza, detergentes o disolventes en el detector. Evite rociar ambientador, laca para el cabello u otros aerosoles cerca de la alarma de humo. No pinte ni modifique el detector bajo ninguna circunstancia
Caducidad
La alarma de humo tiene una vida útil máxima de 10 años desde la fecha de instalación. Debe reemplazar la alarma de humo inmediatamente después 10 años del servicio. Se recomienda escribir la fecha de “Reemplazar antes de” (10 años desde la fecha de instalación) en la parte trasera del detector antes de la instalación.
