VESTA-185

LMHT-1ZBS

Sensor de luz ambiental, humedad y temperatura (ZigBee)

Introducción

LMHT-1ZBS es un sensor ZigBee de luz ambiental, humedad y temperatura. Supervisa el entorno de su hogar y transmite la iluminancia medida (lux), la humedad y la temperatura al coordinador en la red ZigBee.

El sensor utiliza la tecnología ZigBee para la transmisión inalámbrica de señales. ZigBee es un protocolo de comunicación inalámbrica fiable, de bajo consumo de energía y alta eficiencia de transmisión. Basado en el estándar IEEE802.15.4, ZigBee permite que una gran cantidad de dispositivos se incluyan en una red y se coordinen para el intercambio de datos y la transmisión de señales.

El sensor funciona como un dispositivo final en la red ZigBee. Puede incluirse en la red ZigBee para transmitir señales al activarse, pero no puede permitir que ningún otro dispositivo ZigBee se una a la red a través del sensor.

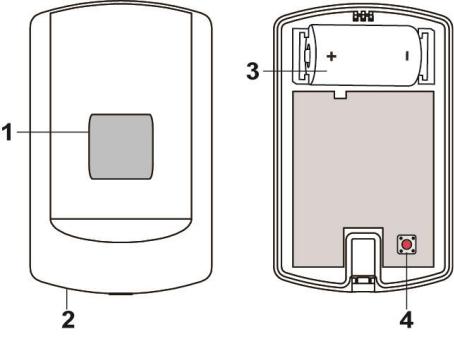

Identificación de partes

Sensor de luz / Indicador LED
- Parpadea una vez: Restablecimiento de fábrica
- Parpadea dos veces: Después de que el sensor se haya unido con éxito a una red ZigBee.
- Parpadea 3 veces: Batería insertada.
- Parpadea 5 veces: Se detectó batería baja al insertar la batería.
- Parpadea una vez cada 20 minutos: El sensor ha perdido la conexión con su red ZigBee actual.
Sensor de temperatura
Compartimiento de Baterías
Botón de función
- Pulse una vez para enviar una señal al coordinador.
- Mantener presionado durante 10 segundos para restablecer el dispositivo.

Características

Monitorización de iluminación, humedad y temperatura

El sensor mide la iluminancia, la humedad y la temperatura para transmitir los datos medidos al coordinador de la red ZigBee de forma regular.

La lectura de iluminancia se transmite cada 30 minutos.

La lectura de humedad y temperatura se transmite cada 10 minutos. El sensor también transmitirá la señal automáticamente cuando:

La temperatura cambie +/- 2 °C.
La humedad cambie +/- 10%.
Cuando la iluminancia actual cambia en +/- 10%.
El nivel de cambio requerido para activar la transmisión de señal es programable mediante el comando ZigBee Configure Reporting – parámetro Reportable Change.
Los valores predeterminados son:
Temperatura: 200 por 2°C.
Humedad: 1000 por 10%.
Iluminancia: 10 por 10%.

También puede presionar el Botón de Función una vez para transmitir la lectura actual manualmente.

Detección de batería y batería baja

El sensor utiliza una batería de litio CR123A de 3V como fuente de alimentación.
El sensor cuenta con la función de detección de batería baja. Cuando el voltaje de la batería es bajo, el sensor transmitirá una señal de batería baja al coordinador en la red ZigBee
Al cambiar la batería, después de retirar las baterías antiguas, presione el Botón de Función dos veces para descargar completamente antes de insertar la nueva batería.
Si se detecta bajo voltaje de la batería al insertar una batería nueva, el indicador LED parpadeará 5 veces.

Supervisión

El sensor transmitirá una señal de supervisión junto con la señal de lectura para informar su estado de forma regular. El intervalo predeterminado de fábrica es de 30 minutos, que puede ajustarse según la configuración.

Configuración de la red ZigBee

Guía del dispositivo ZigBee

ZigBee es un protocolo de comunicación inalámbrica que es fiable, tiene bajo consumo de energía y alta eficiencia de transmisión. Basado en el estándar IEEE802.15.4, ZigBee permite que una gran cantidad de dispositivos se incluyan en una red y se coordinen para el intercambio de datos y la transmisión de señales.

Debido a la estructura fundamental de la red ZigBee, el dispositivo ZigBee buscará activamente y se unirá a la red después de encenderse. Dado que realizar la tarea de conectar a la red puede consumir algo de energía, se requiere seguir las instrucciones para evitar agotar la batería de un dispositivo ZigBee

Asegúrate de que el enrutador o coordinador de tu red ZigBee esté encendido antes de insertar la batería en el dispositivo ZigBee.
Asegúrese de que el enrutador o coordinador de la red ZigBee esté encendido y dentro del alcance mientras se utiliza un dispositivo ZigBee.
No retire un dispositivo ZigBee del enrutador o coordinador ZigBee sin quitar primero la batería del dispositivo ZigBee.

Unirse a la red ZigBee

Como dispositivo ZigBee, el sensor necesita unirse a una red ZigBee para transmitir señales. Siga los pasos a continuación para unir el sensor a la red ZigBee.

Desmonte el conjunto de tapa superior y base e inserte la batería.
Mantenga presionado el botón de función durante 10 segundos mientras el sensor se restablece (el LED parpadea una vez) y comienza a buscar una red ZigBee existente. Asegúrese de que la función de permitir la unión enrutador o coordinador de su red ZigBee esté habilitada.
Si el sensor se une con éxito a una red ZigBee, el indicador LED parpadeará dos veces para confirmar.
Después de unirse a la red ZigBee, el sensor se registrará automáticamente en la red. Verifique su coordinador ZigBee, el panel de control del sistema o CIE (Equipo de Control e Indicación) para confirmar si la unión y el registro fueron exitosos.
Después de unirse a la red ZigBee, si el sensor pierde la conexión con la red ZigBee actual, el LED parpadeará cada 20 minutos para indicarlo. Verifique la condición de su red ZigBee y el rango de señal del sensor para corregir la situación.

Eliminar dispositivo de la red ZigBee (Restablecimiento de fábrica)

Para eliminar el dispositivo de la red ZigBee actual, el sensor debe ponerse en restablecimiento de fábrica para completar la eliminación del dispositivo. La función de restablecimiento de fábrica borrará la información de configuración almacenada del dispositivo y obligará al sensor a buscar una nueva red ZigBee.

Antes de eliminar el dispositivo, asegúrese de que el sensor esté dentro del rango de señal de la red ZigBee actual

Mantenga presionado el botón de función durante 10 segundos, luego suelte el botón para restablecer el sensor.
Al restablecerse, el sensor borrará la configuración de la red ZigBee actual y transmitirá una señal al coordinador ZigBee para eliminarse de la red ZigBee actual. Luego buscará activamente una red ZigBee disponible nuevamente y se unirá a la red automáticamente.

Instalación

Montaje del sensor

El sensor se puede montar utilizando dos métodos: montaje con adhesivo o con tornillos.

Montaje autoadhesivo

Limpie la superficie con un desengrasante adecuado.
Retire la cubierta protectora de un lado de la almohadilla adhesiva de doble cara y aplíquela firmemente en la parte posterior del dispositivo.
Retire la otra cubierta y coloque/ presione firmemente el dispositivo en la ubicación deseada.

No utilice el método de montaje autoadhesivo en superficies mal pintadas y/o rugosas.

Montaje con tornillos

La base del sensor tiene dos perforaciones para tornillos, donde el plástico es más delgado con fines de montaje. Para montar el sensor:

Desprenda el conjunto de la tapa superior y la base aflojando el tornillo de fijación de la tapa con un destornillador Philips.
Perfore a través de los puntos débiles en la base.
Utilice los orificios como plantilla para perforar dos agujeros e inserte los tacos de pared.
Atornille la base en los tacos de la pared.
Vuelva a colocar la tapa superior sobre la base enganchando la base en el gancho de sujeción y empujando la tapa hacia la base.
Asegure y atornille la tapa superior de nuevo a su base utilizando un destornillador Phillips.

Uso del sensor con un enrutador ZigBee

NOTA IMPORTANTE

Si la ubicación de instalación del sensor está lejos de su panel de control del sistema y requiere enrutadores ZigBee para mejorar la intensidad de la señal. NO UTILIZAR utilice un enrutador ZigBee sin batería de respaldo. Un enrutador ZigBee sin batería se apagará durante una falla de energía CA y el sensor conectado al enrutador perderá la conexión con la red ZigBee. Debe planificar la ubicación de instalación del sensor utilizando únicamente enrutadores ZigBee con batería de respaldo.

Actualización de firmware OTA (solo para la versión OTA)

El sensor de luz ambiental, humedad y temperatura admite la función de actualización de firmware OTA a través de la red ZigBee, que puede iniciarse desde el coordinador de la red ZigBee. Siga los pasos a continuación para realizar la actualización de firmware OTA.

Paso 1. Debe acceder a su coordinador ZigBee para realizar la actualización de firmware por aire.

Paso 2. En la página de configuración, seleccione el dispositivo que desea actualizar y seleccione el nuevo firmware ZigBee proporcionado. Consulte el Manual de Usuario del Coordinador ZigBee para más detalles.

Paso 3.Presione "OK" para iniciar el proceso de actualización, y el LED seguirá parpadeando. Durante el proceso OTA, por favor

no realice ninguna otra acción ni apague el panel.

Paso 4.La duración de una actualización tomará aproximadamente de 20 a 30 minutos. Tenga en cuenta que la duración puede variar según el tamaño del archivo o la distancia entre su accesorio y el coordinador.

Paso 5.Espere a que el firmware complete la actualización. Cuando el progreso alcance el 100%, el dispositivo se reiniciará automáticamente. También puede actualizar la página web nuevamente para asegurarse de que el firmware del dispositivo se haya actualizado correctamente con la versión más reciente mostrada.
