VESTA-206
PRL-3ZW-AC
Interruptor de conmutación por relé Z-Wave
Introducción
PRL-3ZW-AC es un interruptor de conmutación por relé Z-Wave. El interruptor de conmutación por relé puede conectarse a un dispositivo cableado y configurarse en estado Normal Abierto (N.O.). Después de unirse a la red Z-Wave, el interruptor de conmutación por relé puede controlarse mediante la red Z-Wave para activar los dispositivos conectados.
Z-Wave es un protocolo de comunicación inalámbrica que utiliza una radio RF de bajo consumo. Al aprovechar la red mallada Z-Wave, los comandos pueden enrutar hacia su destino a través de productos Z-Wave “oyentes” intermedios.
El relé puede controlar nodos Z-Wave simplemente presionando el botón de función y también puede alertarle sobre problemas de comunicación de señal.
La serie de interruptores de conmutación por relé Z-Wave incluye los siguientes modelos:
PRL-3ZW-AC
PRL-3ZW-AC-OTA
Identificación de partes
1. Indicador LED
El indicador LED se usa para indicar el estado del relé:
LED encendido: Relé encendido
LED apagado: Relé apagado
Botón de función
Pulse el botón 3 veces dentro de 1,5 segundos para enviar un código de aprendizaje.
Mantenga pulsado el botón durante 10 segundos para restablecer de fábrica.
Pulse el botón para alternar ENCENDIDO/APAGADO el relé.
Terminales de conexión
Conecte el cable en el terminal, apriete el tornillo para cerrar la pinza y sujetar el cable en su lugar. Afloje el tornillo para abrir la pinza y retirar el cable conectado al terminal.
Neutro
Línea (entrada CA)
Para alimentar el PRL-3ZW, conecte los terminales L y N de la fuente de alimentación a los terminales L y N.
5. NO
Para conexión Normalmente Abierta con el dispositivo
6. Común
Conecte los terminales NO y COM del dispositivo cableado a los terminales NO y COM del PRL-3ZW.
Especificación
Fuente de alimentación (alimentación externa): 100-240VAC
Salida del relé: relé potencialmente libre SPDT, carga máxima de funcionamiento: 5A (resistiva) a 24VDC o 240VAC.
Cable trenzado: 14 ~ 22 AWG
Temperatura de funcionamiento: -10°C a 45°C (14°F a 113°F)
Humedad: Hasta 85% sin condensación
Dimensiones: 71 mm x 49 mm x 26 mm
Entorno de instalación
El interruptor de conmutación por relé debe instalarse en interiores en un lugar seco.
Se recomienda instalar el dispositivo en una caja empotrada de plástico resistente al fuego.
No instale el dispositivo en una caja metálica empotrada para optimizar el alcance de Z-Wave.
Todas las labores en el dispositivo, incluida la instalación y el mantenimiento, deben realizarse por un electricista calificado y con licencia.
Para evitar descargas eléctricas y/o daños en el equipo, desconecte la energía eléctrica en el fusible principal o en el interruptor automático antes de la instalación y el mantenimiento.
No conecte el dispositivo a cargas que excedan la corriente de carga admitida.
Instalación

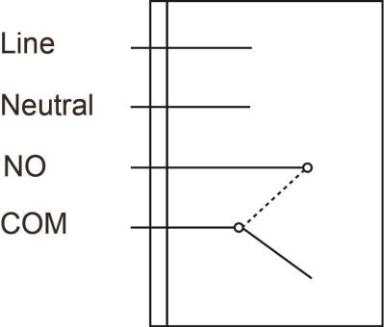

Cablee el relé de acuerdo con las instrucciones a continuación o consulte el diagrama para más información.
Apague la alimentación antes de realizar la conexión.
Conecte los terminales L y N de la fuente de alimentación a los terminales Línea y Neutro del PRL respectivamente.
Dependiendo del dispositivo que desee controlar mediante el relé, seleccione el terminal NO y cablee el relé con el dispositivo para establecer una conexión Normal Abierta con el dispositivo.
Después de completar el cableado, encienda la alimentación para alimentar el interruptor de conmutación de relé.
El cableado del PRL debe ser realizado únicamente por un técnico certificado con los conocimientos y la formación adecuados en equipos eléctricos.
Características
Agregar dispositivo (inclusión)
Conecte la entrada de alimentación al interruptor de conmutación de relé según la instrucción de instalación anterior y encienda el interruptor de conmutación de relé.
Ponga la pasarela Z-Wave o el panel de control en Modo de inclusión (consulte el manual de la pasarela Z-Wave o del panel de control).
En 1,5 segundos, pulse el Botón de Función 3 veces.
Consulte el manual de operación de la pasarela Z-Wave o del panel de control para completar el proceso de adición.
Si el dispositivo ya ha sido agregado (incluido) en otra pasarela/panel de control Z-Wave, o si el dispositivo no puede añadirse a la pasarela/panel Z-Wave actual, intente eliminarlo primero (ver Eliminar dispositivo).
Eliminar dispositivo (exclusión)
El dispositivo debe eliminarse de la red Z-Wave existente antes de agregarse a otra. Modo de exclusión
Ponga la pasarela Z-Wave o el panel de control en Modo de exclusión (consulte el manual de la pasarela Z-Wave o del panel de control).
Dentro de 1,5 segundos, pulse el botón de función 3 veces y el dispositivo será eliminado de la red Z-Wave.
Restablecimiento de fábrica
Restablecer el dispositivo a los valores de fábrica lo devolverá a la configuración predeterminada de fábrica (es decir, no incluido en ninguna red Z-Wave). Utilice este procedimiento solo si la pasarela Z-Wave o el panel de control se pierde o no funciona.
Mantenga pulsado el Botón de Función del dispositivo durante 10 segundos para restablecerlo a fábrica.
Prueba de alcance
Para comprobar si el dispositivo puede comunicarse con la pasarela Z-Wave o el panel de control:
Ponga la pasarela/panel en modo de prueba de alcance (Prueba de recorrido).
Presione el Botón de Función en el dispositivo
La pasarela/panel debería indicar si el dispositivo está dentro del rango de operación (consulte el manual de operación de la pasarela/panel).
Operación
Control del relé
Después de que el interruptor de conmutación por relé se haya agregado correctamente a una red Z-Wave, el gateway/panel de control puede controlar de forma remota el relé para encender, apagar o alternar entre las condiciones de encendido y apagado. Consulte su gateway/panel de control Z-Wave para más detalles.
Información Z-Wave
Tipo de dispositivo: Interruptor de encendido/apagado
Tipo de rol: Esclavo Siempre Activo (AOS)
Soporte/Control de clases de comando
Soporte CC obligatorio: Clase de Asociación CC, v2 o más reciente
Clase de Información de Grupo de Asociación CC
Clase Básica CC
Clase de Interruptor Binario CC
Clase de Reinicio de Dispositivo Local CC
Clase Específica del Fabricante CC
Clase de nivel de potencia CC
Clase de Versión CC, v2 o más reciente
Z-Wave Plus Info CC
Soporte CC recomendado: Clase de Metadatos de Actualización de Firmware CC
Grupos de Z-Wave (Clase de comandos de asociación Versión 2)
El interruptor puede configurarse para enviar informes a dispositivos Z-Wave asociados. Admite un grupo de asociación con soporte para cinco nodos en el Grupo 1. Para el agrupamiento 1, el interruptor informará su último estado a la pasarela/panel Z-Wave.
Grupo 1 para “LifeLine”:
Clase de Interruptor Binario CC (SWITCH_BINARY_REPORT)
Clase de Reinicio de Dispositivo Local CC (COMMAND_CLASS_DEVICE_RESET_LOCALLY)
Informe automático al Agrupamiento 1 (Máximo nodos 5)
Informe de evento de encendido/apagado
Al alternar entre encendido/apagado, enviará un Informe de Interruptor Binario a los nodos del Agrupamiento 1.
