VESTA-188

UPIC-5ZBS

Control remoto universal infrarrojo (Zigbee)

Introducción

UPIC5-ZBS es un control remoto infrarrojo ZigBee. Está diseñado para operar sus electrodomésticos transmitiendo señales IR. El control remoto IR es capaz de aprender las señales IR transmitidas desde el control remoto del electrodoméstico. Después de aprender la señal, puede controlar a distancia el control remoto IR a través de la red ZigBee para enviar la señal al electrodoméstico sin usar el control remoto manualmente y admite la actualización de firmware por aire (OTA). El control remoto IR utiliza la tecnología ZigBee para la transmisión inalámbrica de señales. ZigBee es un protocolo de comunicación inalámbrica fiable, de bajo consumo y alta eficiencia de transmisión. Basado en el estándar IEEE802.15.4, ZigBee permite incluir una gran cantidad de dispositivos en una red y coordinarlos para el intercambio de datos y la transmisión de señales.

El control remoto IR actúa como un dispositivo final en la red ZigBee. Puede incluirse en la red ZigBee para transmitir señales al activarse, pero no permite que otros dispositivos ZigBee se unan a la red a través de este dispositivo.

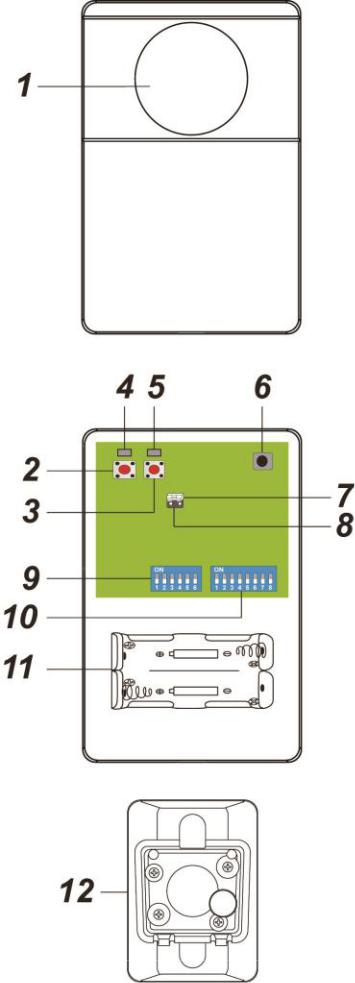

Identificación de partes

1. Ojo IR

   Transmite señales IR a los electrodomésticos.

2. Botón ZigBee

3. Botón IR

4. LED ZigBee

   Parpadea dos veces: el control remoto IR se ha unido correctamente a la red ZigBee

   Parpadea cada 20 minutos: el control remoto IR ha perdido la conexión con su red ZigBee actual.

5. LED indicador IR

   Parpadeo lento: el control remoto IR está en modo de aprendizaje IR.

   Parpadeo rápido: el control remoto IR recibe señal IR en modo de aprendizaje o está transmitiendo señal IR

   Parpadeo cada medio segundo: datos IR borrados

   Apagado:

   1. El control remoto IR está almacenando la señal IR recibida en modo de aprendizaje.

   2. El control remoto IR está en modo inactivo.

6. Receptor de señal IR

7. Puente de baja potencia de transmisión IR (JP1)

Jumper conectado :El puente está insertado conectando los dos pines

Potencia de transmisión IR ajustada a baja. (Valor predeterminado de fábrica)

Jumper apagado: si se retira el puente o “aparcado” en un pin.

Puente DESACTIVADO – No seleccionado.

1. Puente de alta potencia de transmisión IR (JP2)

Puente ACTIVADO – Potencia de transmisión IR ajustada a alta.

Puente DESACTIVADO – No seleccionado.

NOTA IMPORTANTE:

Los puentes JP1 y JP2 NO pueden configurarse en ACTIVADO al mismo tiempo

1. Conjunto de interruptores DIP 1

   Para configurar el tipo de electrodoméstico

2. Conjunto de interruptores DIP 2

   Para aprender y probar la señal IR

3. Compartimiento de Baterías

4. Soporte giratorio para montaje en pared (opcional)

Características

Detección de batería y batería baja

El control remoto IR utiliza dos baterías de litio de 1,5 V como fuente de alimentación. Cuenta con función de detección de batería baja. Cuando se detecta un voltaje bajo de la batería, el control remoto IR transmitirá una señal de batería baja al coordinador en la red ZigBee.

Supervisión

El control remoto IR transmitirá una señal de supervisión para informar su estado regularmente según la configuración del usuario. El intervalo predeterminado de fábrica es de 30 minutos. El usuario también puede pulsar una vez el botón ZigBee para transmitir manualmente una señal de supervisión.

Configuración de la red ZigBee

Guía del dispositivo ZigBee

El control remoto IR es un protocolo de comunicación inalámbrica fiable, de bajo consumo y alta eficiencia de transmisión. Basado en el estándar IEEE802.15.4, ZigBee permite que una gran cantidad de dispositivos se incluyan en una red y se coordinen para el intercambio de datos y la transmisión de señales.

Debido a la estructura fundamental de la red ZigBee, el dispositivo ZigBee buscará activamente y se unirá a la red después de encenderse. Dado que realizar la tarea de conectarse a la red puede consumir algo de energía, se requiere seguir las instrucciones para evitar agotar la batería de un dispositivo ZigBee.

• Asegúrese de que el enrutador/coordinador de la red ZigBee esté encendido antes de insertar la batería en el dispositivo ZigBee.

• Asegúrese de que el enrutador/coordinador de la red ZigBee esté encendido y dentro del alcance mientras el dispositivo ZigBee esté en uso.

-No retire un dispositivo ZigBee del enrutador o coordinador ZigBee sin extraer la batería del dispositivo ZigBee.

Unirse a la red ZigBee

Como dispositivo ZigBee, el control remoto IR necesita unirse a una red ZigBee para recibir comandos del coordinador de la red ZigBee y transmitir señales IR. Siga los pasos a continuación para unir el control remoto IR a la red ZigBee.

1. Inserte las baterías para encender el control remoto IR.

2. PMantenga presionado el botón ZigBee durante 10 segundos y luego suéltelo para unirse a la red. Asegúrese de que la función permit-join en el enrutador o coordinador de su red ZigBee esté habilitada.

3. Después de unirse a la red ZigBee, el control remoto IR se registrará automáticamente en el sistema de seguridad de la red. Compruebe el panel de control del sistema de seguridad o el CIE (Equipo de Control e Indicador) para confirmar si la unión y el registro fueron exitosos.

4. Si el control remoto IR se une correctamente a la red ZigBee, el LED ZigBee parpadeará dos veces para indicarlo.

5. Después de unirse a la red ZigBee, si el control remoto IR pierde la conexión con la red ZigBee actual, el indicador LED ZigBee parpadeará cada 20 minutos. Verifique la condición de la red ZigBee y el alcance de la señal del control remoto IR para corregir la situación.

Eliminar dispositivo de la red ZigBee (Restablecimiento de fábrica)

Para eliminar el dispositivo de la red ZigBee actual, el control remoto IR debe restablecerse a los valores de fábrica para completar la eliminación del dispositivo. La función de restablecimiento de fábrica borrará la información de configuración almacenada del control remoto IR y le indicará al dispositivo que busque una nueva red ZigBee.

Antes de eliminar el dispositivo, asegúrese de que el dispositivo esté dentro del alcance de la señal de la red ZigBee actual

1. Elimine el control remoto IR del panel de control / CIE actual.

2. Mantenga presionado el botón de función durante 10 segundos y luego suelte el botón para restablecer el dispositivo.

3. Al restablecerse, el control remoto IR borrará la configuración de la red ZigBee actual y transmitirá una señal al coordinador ZigBee para que lo elimine de la red ZigBee actual. Luego buscará activamente una red ZigBee disponible y se unirá automáticamente a la red.

Actualización de firmware OTA

• El dispositivo admite la función de actualización de firmware OTA a través de la red ZigBee, que puede iniciarse desde el coordinador de la red ZigBee.

• Siga los pasos a continuación para realizar la actualización de firmware OTA.

1. Debe acceder a su coordinador ZigBee para realizar la actualización de firmware por aire.

2. En la página de configuración, seleccione el dispositivo que desea actualizar y seleccione el nuevo firmware ZigBee proporcionado. Consulte el manual de usuario del coordinador ZigBee para más detalles.

3. Pulse OK para iniciar el proceso de actualización; por favor no realice ninguna otra acción ni apague el panel.

4. La duración de una actualización tomará aproximadamente de 20 a 30 minutos. Tenga en cuenta que la duración puede variar según el tamaño del archivo o la distancia entre su accesorio y el coordinador.

5. Espere a que el firmware complete la actualización. Cuando el progreso alcance el 100%, el dispositivo se reiniciará automáticamente. También puede actualizar la página nuevamente para asegurarse de que el firmware del dispositivo se haya actualizado correctamente con la versión más reciente mostrada.

Aprendizaje y prueba de señales IR

Para usar el control remoto IR para controlar su electrodoméstico, el control remoto IR debe primero aprender la señal IR enviada desde el control remoto del electrodoméstico. Siga las instrucciones a continuación para completar el proceso de aprendizaje.

Mantenga el receptor IR alejado de la iluminación directa o la luz solar durante el proceso de aprendizaje para evitar interferencias.

Aprendizaje

Paso 1. Entrar en modo de aprendizaje IR

1. Siga las instrucciones en Configuración de la red ZigBee sección para unir el control remoto IR a su red ZigBee.

2. Asegúrese de que todos los interruptores del bloque de interruptores DIP estén configurados en APAGADO posición.

3. Mantenga presionado el botón IR durante 10 segundos y suéltelo cuando el LED IR comience a parpadear.

4. El LED IR comenzará a parpadear lentamente para indicar que el control remoto IR ha entrado en modo de aprendizaje IR.

Paso 2. Seleccionar el tipo de electrodoméstico

El transmisor IR puede aprender hasta 5 conjuntos de señales IR para 5 electrodomésticos diferentes.

Antes de comenzar el aprendizaje, seleccione el número de electrodoméstico con el Conjunto de interruptores DIP 1 antes de proceder a aprender las señales. La señal IR aprendida se asignará al número de electrodoméstico seleccionado.

Seleccione el tipo de electrodoméstico según la siguiente tabla del Conjunto de interruptores DIP 1. Para facilitar el reconocimiento y la operación desde el panel de control Climax ZigBee, a cada tipo de dispositivo se le ha asignado un nombre de visualización en la interfaz del panel de control; le sugerimos que aprenda las señales IR según los tipos de electrodomésticos mostrados.

"X" significa que la posición de este interruptor no afecta a la selección del electrodoméstico.

Ejemplo:

1. Para seleccionar Aire Acondicionado, deslice el Interruptor 1 a ON y los Interruptores 2-6 a OFF.

2. Para seleccionar Televisión, deslice el Interruptor 2 a ON y los Interruptores 3-6 a OFF; ignore la posición del Interruptor 1.

Paso 3. Aprender datos IR

Cada tipo de electrodoméstico puede aprender hasta 8 señales IR, seleccionadas con el Conjunto de interruptores DIP 2.

Ejemplo:

• Para seleccionar la Señal IR 1, deslice el Interruptor 1 a ON y los Interruptores 2-8 a OFF.

• Para seleccionar la Señal IR 2, deslice el Interruptor 2 a ON y los Interruptores 3-8 a OFF; ignore la posición del Interruptor 1.

1. Seleccione la Señal IR deseada ajustando el interruptor DIP. Sugerimos comenzar por la Señal IR 1 deslizando el Interruptor 1 a la posición ON para seleccionar la Señal IR 1.

2. Apunte el control remoto del electrodoméstico en dirección opuesta al receptor IR para evitar que el receptor IR reciba señales IR no deseadas.

3. Ajuste el control remoto IR al ajuste que desee, luego apunte el control remoto al receptor IR y presione el botón del control remoto para transmitir la señal IR

Ejemplo:

• Para el control remoto del aire acondicionado, si ajusta el control remoto a "Modo frío, 18 °C, velocidad del ventilador automática" y apaga el control remoto, luego apunte el control remoto al receptor IR y presione "ON". El receptor IR aprenderá la señal "Modo frío, 18 °C, velocidad del ventilador automática" para el aire acondicionado

• Para el control remoto del televisor, si apunta el control remoto al receptor IR y presiona ON/OFF, el receptor IR aprenderá la señal de encendido/apagado para el televisor.

1. Si la señal se recibe correctamente, el LED IR parpadeará rápidamente y luego se apagará para indicar que el control remoto IR está almacenando los datos de la señal IR, y luego volverá a parpadear lentamente. Si accidentalmente envió la señal IR equivocada, apunte el control remoto hacia otro lado para ajustar la configuración y luego apúntelo al receptor IR para retransmitir la señal. La nueva señal IR sobrescribirá la anterior.

2. Después de finalizar el aprendizaje, cambie la configuración del interruptor DIP para aprender otra señal IR y repita el procedimiento del 2 al 4. Sugerimos proceder de la Señal IR 1 a la 8 deslizando los interruptores DIP 1 a 8 a la posición ON uno por uno.

3. Repita el proceso para aprender un máximo de 8 señales para cada tipo de electrodoméstico.

4. Puede ajustar la configuración de su Conjunto de interruptores DIP 2 para seleccionar otro tipo de electrodoméstico.

Paso 4. Salir del modo de aprendizaje IR

1. Después de finalizar el aprendizaje de todas las señales IR, pulse el botón IR una vez para salir del modo de aprendizaje y luego deslice todos los interruptores a la posición OFF.

Pruebas

Tras completar el aprendizaje de las señales IR, siga las instrucciones a continuación para probar la transmisión de señales IR.

1. No entre en modo de aprendizaje IR; ajuste la configuración del interruptor DIP según corresponda para seleccionar el tipo de electrodoméstico y el número de señal IR tal como se aprendió anteriormente.

2. Pulse el botón IR una vez; el LED IR parpadeará rápidamente para indicar que está transmitiendo la señal. Si no se ha aprendido ninguna señal, el control remoto IR no enviará ninguna señal y el LED IR permanecerá apagado.

3. Repita el procedimiento del 1 al 2 para probar todas las señales IR aprendidas.

4. Después de finalizar todos los ajustes, deslice todos los interruptores a la posición OFF.

Borrado de datos IR

Para eliminar todas las señales IR aprendidas para un tipo de electrodoméstico, siga las instrucciones a continuación:

1. Retire las baterías para apagar el control remoto IR.

2. Seleccione el tipo de electrodoméstico que desea eliminar usando el Conjunto de interruptores DIP 1 según la tabla siguiente

Deslizar más de un interruptor a ON seleccionará múltiples tipos de electrodomésticos,

Ejemplo:

• Deslizar los interruptores 1,2,3,4,5 a ON seleccionará los 5 tipos de electrodomésticos.

• Deslice los interruptores 1 y 3 a ON para seleccionar Aire Acondicionado y Audio del Hogar.

1. Mantenga presionados los botones IR y ZigBee e inserte las baterías para encender el transmisor IR; no suelte los botones todavía.

2. Siga sosteniendo ambos botones hasta que el LED IR se encienda, luego suelte los botones

3. El transmisor IR borrará las señales IR almacenadas para los tipos de electrodomésticos seleccionados; el LED IR parpadeará continuamente.

4. Deslice todos los interruptores a la posición OFF para volver a la operación normal. El LED IR se apagará.

Instalación

El control remoto IR está diseñado para montarse en la pared. Puede montarse atornillando directamente la cubierta trasera a la pared, o instalando primero el soporte giratorio y luego colocando la unidad principal en el soporte. Consulte la Cobertura de señal IR y selección de LED IR sección a continuación para obtener información sobre la transmisión de señales IR antes de seleccionar la ubicación de montaje del control remoto IR.

Montaje del control remoto IR

El control remoto IR está diseñado para montarse en la pared. Puede montarse atornillando directamente la cubierta trasera a la pared, o instalando primero el soporte giratorio y luego colocando la unidad principal en el soporte. El ojo IR debe estar apuntando al electrodoméstico que desea controlar cuando el control remoto IR esté instalado.

El soporte giratorio no está incluido en el envío estándar y está disponible bajo petición.

Montaje directo en la pared:

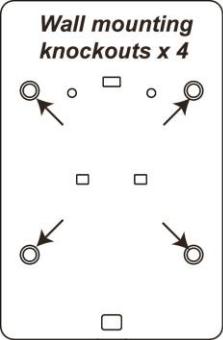

1. Abra la cubierta y rompa los 4 puntos de conexión en la cubierta trasera.

2. Use los agujeros como plantilla para perforar agujeros en la pared e inserte tacos si es necesario.

3. Atornille la cubierta trasera a la pared.

4. Vuelva a colocar la cubierta frontal sobre la cubierta trasera.

Montaje del soporte giratorio.

El soporte giratorio tiene una cabeza ajustable que puede fijarse al control remoto IR. Después de instalar el soporte en la pared, el usuario puede ajustar el ángulo de la cabeza para cambiar la dirección en la que apunta el control remoto IR.

1. La base del soporte giratorio tiene 2 orificios de montaje. Use los orificios como plantilla para perforar en la pared e inserte tacos si es necesario.

2. Atornille el soporte a la pared.

3. Cuelgue el control remoto IR en los soportes usando los orificios de la parte trasera.

4. Después de completar la instalación, puede usar un destornillador Phillips para aflojar el tornillo en la parte superior del soporte, ajustar el ángulo del transmisor IR y apretar el tornillo para bloquear el ángulo del soporte.

Operación

Control a través del panel de control ZigBee

El control remoto IR puede controlarse de forma remota a través de los paneles de control Climax ZigBee para transmitir señales IR. Seleccionar el tipo de electrodoméstico y el número de señal IR desde el panel de control hará que el control remoto IR envíe la señal IR correspondiente.

Ejemplo:

Seleccionar “Función 1 de aire acondicionado” controlará el control remoto IR para enviar la Señal IR 1 aprendida para el tipo de electrodoméstico Aire Acondicionado.

Cobertura de señal IR y selección de LED IR

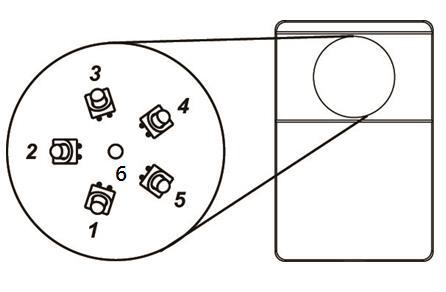

El ojo IR del control remoto IR incluye 6 LED que se usan para transmitir señales IR, con 1 LED central y 5 LED circundantes. Los 5 LED circundantes están colocados a un ángulo de 45° respecto a la placa PCB. Cobertura de señal de los LED:

Cada LED transmite la señal IR en un cono de cobertura frente al LED. Los LED pueden seleccionarse para transmitir señales para cada tipo de electrodoméstico utilizando su gateway.

Ejemplo:

• Si selecciona el LED 1 para Aire Acondicionado, el control remoto IR transmitirá la señal con el LED 1 cuando envíe una señal IR del tipo Aire Acondicionado.

• Si selecciona el LED 2 y el LED 3 para Audio del Hogar, el control remoto IR transmitirá la señal con ambos LED 2 y LED 3 cuando envíe una señal IR del tipo Audio del Hogar.

Al instalar el control remoto IR, seleccione los LED IR a usar a través de su panel de control según la ubicación de montaje del control remoto IR para permitir que el transmisor IR envíe señal a todos los electrodomésticos de su hogar. Consulte el manual de su panel de control Climax para obtener más información sobre la configuración y el control del control remoto IR.

Consulte el diagrama a continuación para la cobertura de la señal IR:

Potencia de transmisión IR

Utilice los puentes (JP2 y JP3) para ajustar la potencia de transmisión de la señal IR. La configuración predeterminada de fábrica está establecida en baja potencia de transmisión (JP1 ON).

Configurar el puente en JP2 aumentará el alcance de transmisión de la señal IR.

Apéndice (solo para desarrolladores)

ID de clúster UPIC

Atributo de la información del clúster Básico

Atributo de información del clúster Power CFG

Atributo de la información del clúster Identificar

Atributo de información del clúster Termostato

Modo del sistema (0x001C):

Este atributo determina qué señal IR transmitir cuando UPIC recibe un comando del panel, de acuerdo con el tipo y la función de señal IR aprendidos.

UPIC puede aprender hasta 5 conjuntos de tipos de IR, 8 señales para cada tipo. Al transmitir la señal, la señal IR debe estar

especificada con este atributo.

El formato es 0xXY

X = Tipo de electrodoméstico (1~5)

Y = Número de señal IR (1~8)

Por ejemplo, si UPIC ha aprendido una señal IR en Tipo de electrodoméstico 1, Señal IR 8, el panel debe enviar un comando con el ajuste de atributo 0x18 para que UPIC transmita esta señal.

Seleccionar LED IR de envío (0x1011):

UPIC puede controlar hasta 5 tipos de electrodomésticos (Tipo 1 ~ 5) con sus 6 LED IR. Se puede configurar para enviar la señal IR con diferentes LED usando este atributo.

El formato debe leerse de la siguiente manera, usando el valor predeterminado 0x2020202020 como ejemplo

Para cada valor de tipo de electrodoméstico, el valor debe leerse en Bit0~5, en el siguiente formato:

Por ejemplo: 0x20 = 0010 0000 en número binario, lo que significa que solo se activará el LED 6 (el LED central) cuando UPIC transmita la señal IR de este tipo de electrodoméstico.

Si desea configurar la señal IR para que se transmita con ambos LED 2 y LED 6, el valor en número binario será 0010 0010 = 0x22

0010 0010 en número binario = 0x22 en número hexadecimal; si desea aplicar esta configuración solo al Tipo de electrodoméstico 1 y dejar los otros tipos de electrodoméstico sin cambios, el ajuste final del atributo será: 0x2220202020

Puede usar este atributo para programar qué LED deben activarse para los diferentes tipos de electrodomésticos IR

NOTA IMPORTANTE:

Aunque es posible configurar la transmisión con múltiples LED al enviar una señal IR, por favor configure NO MÁS DE 2 LEDs para activarse. La razón de esta limitación es que por cada LED adicional activado, el consumo de energía aumentará drásticamente. Si activa más de 2 LED, la batería se agotará en mucho menos tiempo del ideal.
