VESTA-204
CO-8
Detector de Monóxido de Carbono
El CO-8 es un detector inalámbrico de monóxido de carbono capaz de detectar la presencia peligrosa de CO en su entorno y activar inmediatamente la alarma según los diferentes niveles de concentración de CO detectados. El detector de monóxido de carbono también cuenta con larga duración de batería, función de autodiagnóstico y sirena potente para la alerta sonora.

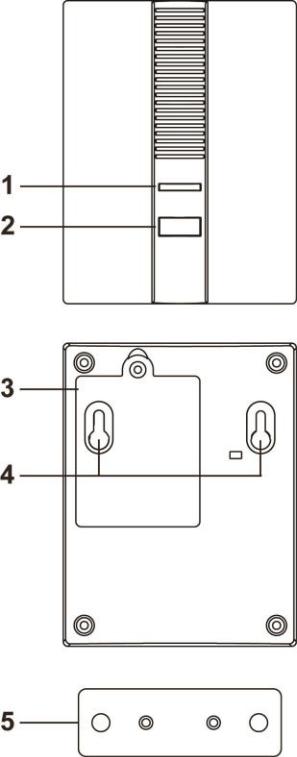

Identificación de partes
LED bicolor (ámbar y rojo)
Cuando el voltaje de la batería es bajo, el LED ámbar parpadeará cada 45 segundos.
Cuando se detecte cualquier condición de fallo mediante la prueba de autodiagnóstico, el LED ámbar parpadeará cada 5 segundos.
Mientras el detector de monóxido de carbono está transmitiendo señal, el LED ROJO parpadeará
Mientras el monóxido de carbono está en alarma, el LED rojo parpadeará rápidamente.
Durante el silencio de la alarma, el LED rojo parpadeará una vez por segundo.
Cuando la batería esté agotada, tanto el LED rojo como el LED ámbar parpadearán una vez cada 4 segundos.
Botón de Aprendizaje/Prueba
Presione el botón para
Transmitir una señal de aprendizaje/prueba para el aprendizaje del dispositivo o prueba de alcance de radio.
Para silenciar temporalmente la alarma después de la activación. Mantenga presionado el botón durante 10 segundos para_
Realizar la función de autodiagnóstico.
Cubierta del compartimento de baterías
.Orificios de montaje
Soporte de montaje
Batería
3 “AA” Se utilizan pilas alcalinas de 1,5 V para suministrar energía.
El detector de monóxido de carbono tiene una duración de batería de aproximadamente 9 años.
Cuando el detector detecta bajo voltaje de la batería, se transmitirá una señal de batería baja junto con las transmisiones regulares. El LED ámbar parpadeará y el detector emitirá un pitido cada 30 segundos.
Cuando la batería esté agotada, retire la tapa del compartimiento de la batería y reemplácela por baterías nuevas.
Supervisión
Después de la instalación, el detector de monóxido de carbono transmitirá automáticamente señales de supervisión al panel de control en intervalos aleatorios de 30 a 50 minutos.
Si el panel de control no ha recibido la señal del detector de monóxido de carbono durante un período de tiempo preestablecido, el panel determinará que el detector ha fallado la supervisión y está fuera de servicio.
Detección de monóxido de carbono
La alarma se activará después de que se detecte la concentración de CO según la duración de tiempo en la siguiente tabla:
Nivel de concentración de CO
Tiempo transcurrido antes de activar la alarma
30 ppm
N/A
50 ppm
60~90 minutos
100 ppm
10~40 minutos
300 ppm
Menos de 3 minutos
Una vez que se activa la alarma, el detector de monóxido de carbono transmitirá la señal de alarma y activará su zumbador para emitir la alerta. El LED rojo comenzará a parpadear rápidamente.
Después de la activación de la alarma, el detector de monóxido de carbono continuará sonando la alarma y reenviando la señal de alarma cada 2 minutos hasta que la concentración de CO caiga por debajo de 30 ppm. Cuando la concentración baje de 30 ppm, el detector de monóxido de carbono dejará de sonar la alarma y transmitirá una señal de restauración.
Silencio de la alarma
Cuando la alarma esté sonando, presionar el botón de prueba pondrá al detector de monóxido de carbono en modo de silencio de alarma durante 10 minutos y la alarma se detendrá temporalmente.
Después de que finalice este período de 10 minutos, el detector de monóxido de carbono comprobará la concentración de monóxido de carbono nuevamente. Si la concentración sigue por encima del valor umbral establecido, el detector volverá a emitir la alarma de advertencia. Si no, volverá al modo de funcionamiento normal y transmitirá una señal de restauración.
Autodiagnóstico
El detector de monóxido de carbono realizará autodiagnósticos cada 12 horas. El usuario también puede presionar y mantener el botón de prueba durante 10 segundos para realizar el autodiagnóstico. Si se detecta alguna falla, el detector transmitirá una señal al panel de control y el LED ámbar parpadeará cada 5 segundos. Las siguientes tres condiciones del sensor de monóxido de carbono pueden detectarse mediante el autodiagnóstico.
Condición
Descripción
Informar al panel de control
Sensor en buen estado
El sensor de CO funciona normalmente.
No
Sensor en cortocircuito
El sensor de CO no funciona correctamente porque los polos positivo y negativo están conectados entre sí.
Sí
Sensor abierto
El sensor de CO no funciona correctamente porque se ha desprendido o bien el polo positivo o el polo negativo está roto.
Sí
Aprendizaje
Paso 1 Inserte las 3 “AA” pilas en el compartimento según la polaridad correcta mostrada en el porta pilas.
Paso 2 Cuando se insertan las baterías, el detector de monóxido de carbono emitirá 2 pitidos cortos y el LED rojo parpadeará una vez.
Paso 3 Ponga el panel de control en Aprendizaje modo, consulte el manual del panel de control para más detalles. Paso 4 Presione el botón de aprendizaje/prueba en el detector de monóxido de carbono para transmitir la señal al
panel de control para el proceso de aprendizaje. El LED rojo parpadeará una vez con un pitido.
Paso 5 Consulte el manual de operación para finalizar el proceso de aprendizaje.
Modo de prueba de recorrido
Pruebe el alcance de la señal del detector de monóxido de carbono usando la función de prueba de recorrido.
Paso 1 Ponga el panel de control en modo de prueba de recorrido. Consulte el manual del panel para más detalles.
Paso 2 Presione el botón de aprendizaje/prueba para transmitir una señal. El LED rojo parpadeará una vez con un pitido. Si el LED rojo no parpadea y no se oye ningún pitido, significa que el detector está fuera de servicio o que la batería está agotada.
Paso 3 Si el panel de control recibe la señal correctamente, mostrará la intensidad de la señal del dispositivo en consecuencia. Salga del modo de prueba de recorrido para completar la prueba. Si la señal no se recibe, significa que el panel está fuera del alcance de la señal del detector de monóxido de carbono. Por favor, reubique el detector e inténtelo de nuevo.
Guía de instalación
Se recomienda instalar el detector de monóxido de carbono en las siguientes ubicaciones.
Instale el detector de monóxido de carbono en sus dormitorios para proteger su seguridad.
Para casas con garaje, monte también cerca de la puerta interior hacia el garaje y en la habitación encima del garaje para protección en caso de que el motor del coche no esté apagado.
Dentro de la cocina y el garaje: para evitar falsas alarmas
Esquinas o ubicaciones con aire estancado: para evitar falsas alarmas
Hogar con chimenea: mantenga al menos 4,5 metros de distancia para evitar falsas alarmas.
Instalación
(Se recomienda que el CO-8 sea instalado por una persona competente).
En el paquete se proporciona un soporte de montaje para fijar el detector de monóxido de carbono en la pared.
Paso 1. Coloque el detector de monóxido de carbono en la ubicación de instalación deseada, use la función de prueba de recorrido para confirmar que la intensidad de la señal es satisfactoria.
Paso 2. Use el soporte de montaje como plantilla para marcar los dos orificios en la pared en la ubicación elegida para instalar los tornillos.
Paso 3. Atornille el soporte de montaje en la pared según la ubicación marcada. Instale tacos si es necesario.
Paso 4. Enganche el detector de monóxido de carbono en el soporte de montaje. La instalación ya está completa.
Vida útil del sensor y mantenimiento
El detector de monóxido de carbono utiliza su sensor electroquímico incorporado para la detección de monóxido de carbono. El sensor tiene aproximadamente 10 años de vida útil de operación. Asegúrese de reemplazar el dispositivo al final de su vida útil.
Limpie la cubierta frontal del dispositivo regularmente para evitar polvo o residuos que puedan afectar la toma de aire. Limpie la superficie con un paño humedecido con agua limpia al limpiar; no use agentes de limpieza, detergentes ni disolventes.
Evite usar aerosoles cerca del dispositivo.
No pinte el dispositivo, la pintura puede bloquear el orificio de ventilación del detector y afectar su capacidad para tomar muestras de aire.
Evite que el CO-8 sufra colisiones o caídas que puedan dañar el dispositivo.
Este aparato está diseñado para proteger a las personas de los efectos agudos de la exposición al monóxido de carbono. No protegerá completamente a personas con condiciones médicas específicas. En caso de duda, consulte a un profesional médico.
En caso de alarma, contenga la respiración brevemente para evitar inhalar monóxido de carbono, abra puertas/ventanas para ventilar el aire y luego abandone las instalaciones por seguridad.
La exposición al monóxido de carbono puede resultar en intoxicación por CO, causando dolores de cabeza, mareos, vómitos como efectos. Inhalar grandes cantidades de CO puede incluso resultar en condiciones graves como aumento del ritmo cardíaco, pérdida de conciencia, fallo respiratorio e incluso la muerte.
Usted debe NO modificar el aparato bajo ninguna circunstancia.
El aparato debe instalarse para un entorno doméstico normal; no debe sustituirse/utilizarse para otros fines como el mantenimiento de aparatos de combustión, calderas o chimeneas.
La temperatura de funcionamiento es de -10 °C a 50 °C, la humedad de operación hasta 85% sin condensación.
