VESTA-207N
BX-23-AC
Caja de Sirena Exterior Inalámbrica
La Caja de Sirena exterior se usa para atraer la atención cuando se recibe una señal de alarma desde el Panel de Control, activando su sirena y luz estroboscópica.
La Caja de Sirena también puede avisarle sobre una violación por manipulación y el estado de batería baja.

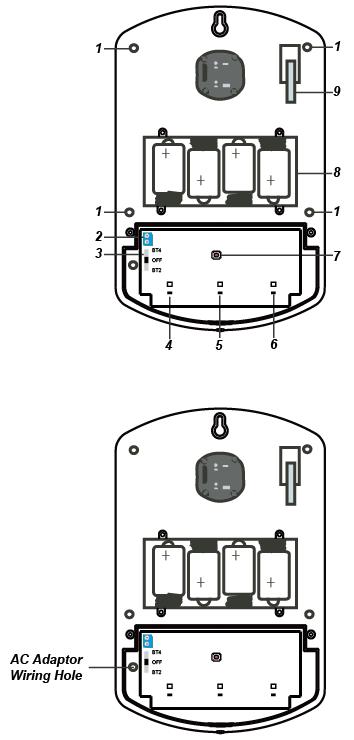

Identificación de las partes
Orificios de montaje
Bloque de Terminales de Entrada AC
Conectar a un adaptador de 9V 1A para alimentar la Caja de Sirena.
Interruptor de Alimentación
El interruptor incluye 3 posiciones:
BT4: La Caja de Sirena funciona con la configuración de 4 baterías alcalinas.
Off: La Caja de Sirena no está alimentada por ninguna batería.
BT2: Esta configuración está actualmente reservada.
Grupo de LED 3
Grupo de LED 2
Grupo de LED 1
Botón de Aprendizaje
Compartimiento de Baterías
Interruptor anti-manipulación
Accesorios incluidos
Además del propio BX-23, los siguientes accesorios también están incluidos en el paquete:
a. 4 x tacos grandes para pared.
b. 4 x tornillos de fijación de cabeza Phillips de 4 mm x 30 mm.
c. 4 x pilas alcalinas D de 1.5V (pre-insertadas)
Fuente de Alimentación
La Bellbox puede alimentarse con un adaptador de corriente de 9V, 1A o puede funcionar con baterías. Desplace el interruptor de alimentación al terminal correspondiente.
Batería y Alimentación AC:
Cuando el interruptor de alimentación está en la posición BT4, la Bellbox usará energía de CA si la conexión de CA está disponible y cambiará automáticamente a energía de batería si no se detecta alimentación de CA.
Paso 1. Deslice el interruptor de alimentación a la posición BT4.
Paso 2. Perfore la tapa trasera para hacer el agujero (mostrado en la imagen a la derecha) por donde pasará el cable del adaptador de CA.
Paso 3. Afloje los tornillos del bloque de bornes de entrada de CA utilizando un destornillador Philips.
Paso 4. Pase los cables del adaptador de CA a través del agujero y conéctelos al borne correspondiente.
Paso 5. Apriete los tornillos del bloque de bornes de entrada de CA utilizando un destornillador Philips. Asegúrese de que los cables estén sujetos al borne correspondiente.
Paso 6. Conecte el adaptador de corriente a una toma de corriente.
Paso 7. Abra el compartimento de las baterías e inserte 4 pilas alcalinas D, luego cierre el compartimento y apriete con el tornillo.
Solo Alimentación AC:
Cuando el interruptor de alimentación está en la posición OFF, la Bellbox solo utilizará energía de CA y no cambiará a energía de batería si se desconecta la alimentación de CA.
Paso 1. Deslice el interruptor de la batería a la posición OFF.
Paso 2. Conecte la alimentación de CA según las instrucciones anteriores.
Nota:
La posición del interruptor de alimentación BT2 está actualmente reservada.
Supervisión
La Caja de Sirena transmitirá una señal de supervisión cada 30-50 minutos en modo de operación normal. Si no se recibe esta señal, el Panel de Control indicará que el BX-23 en particular está experimentando un problema fuera de servicio.
Visión General de las Funciones
Memoria de Alarma
Si se activó una alarma en su ausencia y el sistema no fue desarmado antes del fin de la duración de la alarma, la Caja de Sirena emitirá una breve alarma cuando el sistema sea desarmado para advertir al usuario que se ha activado una alarma mientras estaba ausente. Esto sugiere que el intruso aún podría estar dentro de las instalaciones.
Duración de la Alarma
La duración de la alarma de la Caja de Sirena es de 15 minutos.
Cuando el Panel está en modo desarmado y se activa el interruptor de manipulación de la Caja de Sirena, la Caja de Sirena activará la alarma según su propia duración de alarma (15 minutos) ya que el panel está en modo desarmado y no activará la alarma por el disparo de manipulación.
Cuando una alarma es activada por el Panel de Control, el Panel notificará a la Caja de Sirena que comience a sonar de acuerdo con la configuración de duración de alarma del panel. Cuando la duración de alarma del Panel expire, notificará a la Caja de Sirena que detenga la alarma.
Si la duración de la alarma del Panel está configurada por más tiempo que la duración de la alarma de la Caja de Sirena (15 minutos), después de que se active una alarma, en lugar de esperar a que expire la duración de alarma del panel, la Caja de Sirena dejará de sonar al expirar su propia duración de alarma (15 minutos).
Manipulación de la Sirena (Tamper)
La Caja de Sirena está protegida contra cualquier intento de abrir la tapa o de desprender la caja de sirena de su superficie de montaje.
Si la Caja de Sirena detecta una condición de manipulación, activará la sirena y la luz estroboscópica durante el periodo de alarma programado. Se enviará una señal de manipulación al Panel de Control junto con las transmisiones regulares de señal para que el Panel muestre el estado correspondiente. Si la condición de manipulación persiste, la Caja de Sirena emitirá una serie de cinco pitidos cada vez que el sistema se arme o cuando la manipulación esté habilitada, para indicar una falla.
La función de manipulación puede desactivarse temporalmente desde el Panel de Control usando la función de Control de Manipulación de la Sirena. La Caja de Sirena dejará de detectar manipulación temporalmente durante una hora. Esta función está diseñada principalmente para reemplazar la batería o cambiar la ubicación de instalación de la Caja de Sirena. Después de una hora, el Panel de Control volverá a activar automáticamente la función. La detección de manipulación también puede habilitarse de nuevo manualmente usando la función de Manipulación de la Sirena.
Indicadores de Estado Audio y Visuales
Al armar / desarmar el sistema, el BX-23 utiliza diferentes métodos para distinguir varios estados para el usuario, como se enumera en la tabla.
La indicación de audio de la sirena se verá afectada por la configuración de Confirmación ON / OFF. Al ajustar Confirmación en OFF, el sonido de confirmación no estará disponible. Consulte la configuración de Sirena del Panel de Control para la función de Confirmación.
Comenzando
Aprendizaje
Paso 1: Afloje el tornillo inferior de la Caja de Sirena con un destornillador Phillips y retire la tapa superior.
Paso 2: Afloje los 4 tornillos que aseguran la cubierta de LED con un destornillador Phillips y retire la cubierta de LED.
Paso 3: Ponga el Panel de Control en modo de aprendizaje (consulte el manual de usuario del Panel de Control para más detalles).
Paso 4: Encienda la Caja de Sirena (conecte el adaptador AC o deslice el interruptor de alimentación a la posición BT4). Todos los LED parpadearán una vez y el zumbador emitirá 1 pitido.
Paso 5: Presione el botón de Aprendizaje una vez. La Caja de Sirena emitirá un breve pitido y los grupos de LED 1 y 3 se encenderán brevemente. La Caja de Sirena ahora está en modo de aprendizaje y transmitirá un código de aprendizaje al Panel de Control.
Paso 6: Si el Panel de Control no recibió un código de aprendizaje, presione el botón de aprendizaje nuevamente (esta vez la Caja de Sirena no emitirá un pitido).
Paso 7: Si el Panel de Control recibe el código de aprendizaje, listará la información del dispositivo correspondiente; siga las instrucciones del manual del Panel de Control para completar el procedimiento de aprendizaje. Se enviará un acuse de recibo a la Caja de Sirena. Cuando se reciba el acuse de recibo, la Caja de Sirena emitirá dos pitidos cortos con el grupo de LED 2 parpadeando una vez para indicar que el proceso de aprendizaje fue exitoso. La Caja de Sirena entonces saldrá del modo de aprendizaje.
Paso 8: Consulte el manual del Panel de Control y use la función Editar Dispositivo para verificar la configuración de la Caja de Sirena. Puede editar el área de operación, el número de zona y el nombre del dispositivo para la Caja de Sirena.
Nota:
Si el proceso de aprendizaje falla, repita los pasos 3-7 nuevamente.
Si la caja de sirena no recibe el código de confirmación del Panel de Control dentro de un minuto, la caja de sirena saldrá del modo de aprendizaje y los grupos de LED 1 y 3 se apagarán.
Editar Área de Operación de la Caja de Sirena
Siga las instrucciones a continuación para cambiar el Área de Operación de la Caja de Sirena en el Panel de Control Paso 1: Use la función Editar Dispositivo del panel para cambiar la configuración de área de la Caja de Sirena.
Paso 2: Presione el botón de aprendizaje en la Caja de Sirena para enviar la señal al panel, la Caja de Sirena emitirá un pitido y hará parpadear los LED 1 y 3 una vez.
Paso 3: Cuando la Caja de Sirena reciba la señal de acuse de recibo del panel, emitirá un pitido y hará parpadear el LED 2 una vez para indicar que la configuración se ha actualizado. La Caja de Sirena volverá a la operación normal.
Instalación
Proceda a la instalación después de completar el aprendizaje.
Paso 1. Desactive la función de Manipulación de la Sirena en el Panel de Control (consulte el manual de instrucciones del Panel de Control). La caja de sirena emitirá un pitido para indicar que el interruptor de manipulación ahora está deshabilitado.
Nota:
La función de Manipulación de la Sirena solo estará DESACTIVADA durante una duración de una hora. El Panel de Control volverá a activar automáticamente la función después de la duración.
Paso 2. Encuentre la ubicación donde se montará la Caja de Sirena.
Paso 3. Retire la tapa superior soltando el tornillo inferior con un destornillador Phillips y tirando cuidadosamente de la carcasa exterior.
Paso 4. Retire la cubierta de LED soltando los 2 tornillos que fijan la cubierta con un destornillador Phillips y retirando la cubierta.
Paso 5. Sostenga la Caja de Sirena en la posición donde se montará y proporcione alimentación a la Caja de Sirena
Paso 6. Compruebe si el BX tiene una señal lo suficientemente fuerte con el Panel de Control poniendo el Panel de Control en Modo de prueba de recorrido modo (consulte el manual del Panel de Control). Pulse el Botón de Aprendizaje compruebe si la señal es lo suficientemente fuerte (consulte el manual del Panel de Control para la intensidad de la señal).
Paso 7. Si está satisfecho con la intensidad de la señal, retire la Caja de Sirena de la ubicación de montaje. Deslice el interruptor de alimentación a la terminal apropiada (alimentación AC o por batería), vuelva a colocar la cubierta de LED y fíjela con los 4 tornillos de la cubierta de LED usando un destornillador Phillips.
Paso 8. Identifique los 4 orificios de montaje, monte y fije la Caja de Sirena en la pared usando los tornillos grandes y los tacos provistos. Asegure los tornillos con un destornillador Phillips. Asegúrese de que el Interruptor de Manipulación esté completamente presionado contra la pared.
Nota:
El interruptor de manipulación sobresale por la parte posterior de la unidad. Cuando la sirena se desprende de la pared, la alarma se activará. Asegúrese de que esté completamente presionado cuando la sirena esté montada. Si hay un hueco, rellénelo con un material de separación adecuado.
Paso 9. Vuelva a colocar la tapa superior enganchando la parte superior de la tapa superior en la parte superior de la base. Presione la parte inferior de la tapa superior sobre la base y apriete el tornillo inferior con un destornillador Phillips.
Paso 10. Habilite la función de Manipulación de la Sirena en el Panel de Control (consulte el manual de instrucciones del Panel de Control).
Paso 11. Compruebe si la instalación es exitosa probando desde el Panel de Control mediante la función de armar y desarmar.
El armado/desarmado exitoso se indica por la tabla provista en Indicadores de Estado Audio y Visuales.
Nota:
Si se notan 5 pitidos cortos al armar/desarmar, significa que la manipulación no está completamente presionada. Compruebe que la manipulación esté correctamente ajustada y vuelva a probar desde el Panel de Control.
Paso 12. La instalación ahora está completada.
Cambio de la Batería
Paso 1: Desactive la función de Manipulación de la Sirena en el Panel de Control (consulte el manual de instrucciones del Panel de Control). BX-23 emitirá un pitido para indicar que el interruptor de manipulación ahora está deshabilitado.
Paso 2: Afloje el tornillo de fijación de la cubierta en la parte inferior del BX-23 con un destornillador Phillips y tire cuidadosamente de la carcasa exterior.
Paso 3: Retire la cubierta de LED aflojando los 4 tornillos que aseguran la cubierta con un destornillador Phillips y retire la cubierta.
Paso 4: Deslice el Interruptor de Alimentación a la posición OFF.
Paso 5: El compartimiento de la batería es una caja grande en el BX-23 con una tapa asegurada con 4 tornillos. Afloje los cuatro tornillos con un destornillador Phillips y retire la tapa del compartimiento.
Paso 6: Retire las baterías viejas y presione el Interruptor de Manipulación dos veces para descargar.
Paso 7: Inserte baterías nuevas en el compartimiento de baterías.
Paso 8: Después de insertar todas las baterías, deslice el interruptor de alimentación a la terminal BT4. Todos los LED parpadearán una vez y el zumbador emitirá 1 pitido cuando la caja de sirena se encienda.
Paso 9: Vuelva a colocar la cubierta de LED y asegúrela con los 4 tornillos que sujetan la cubierta usando un destornillador Phillips.
Paso 10: Vuelva a colocar la tapa del compartimiento de baterías y asegúrela con los cuatro tornillos usando un destornillador Phillips. Por favor, no apriete en exceso.
Paso 11: Vuelva a colocar la tapa superior enganchando la parte superior de la tapa superior en la parte superior de la base. Presione la parte inferior de la tapa superior sobre la base y apriete el tornillo inferior con un destornillador Phillips.
Paso 12: Vuelva a entrar en la página web de Programación de Sirena del Panel de Control para habilitar nuevamente la función de Manipulación de la Sirena. El BX-23 emitirá un pitido para indicar que el interruptor de manipulación ahora está activado.
Restablecimiento de fábrica
La Caja de Sirena puede ser restablecida y su contenido de memoria borrado. Siempre que la Caja de Sirena sea retirada de la lista de dispositivos del Panel de Control, debe realizarse un restablecimiento de fábrica para borrar su memoria del Panel de Control, de lo contrario la Caja de Sirena seguirá provocando alarma si recibe una señal de alarma desde el panel.
Paso 1: Desactive la función de Manipulación de la Sirena en el Panel de Control (consulte el manual de instrucciones del Panel de Control). La Caja de Sirena emitirá un pitido para indicar que el interruptor de manipulación ahora está deshabilitado.
Paso 2: Quite la Caja de Sirena de la lista de dispositivos del Panel de Control (consulte el manual de instrucciones del Panel de Control).
Paso 3: Afloje el tornillo inferior de la tapa superior con un destornillador Phillips y retire la tapa superior.
Paso 4: Retire la cubierta de LED aflojando los 4 tornillos que aseguran la cubierta con un destornillador Phillips y retirando la cubierta.
Paso 5: Deslice el Interruptor de Alimentación a la terminal OFF y (cuando sea aplicable) desconecte el adaptador de corriente.
Paso 6: Inserte las baterías en el compartimiento de baterías.
Paso 7: Mantenga presionado el Botón de Aprendizaje durante 7 segundos y deslice el Interruptor de Alimentación a la terminal BT4. La Caja de Sirena emitirá dos pitidos seguidos de un pitido largo.
Paso 8: Suelte el Botón de Aprendizaje cuando escuche el pitido largo. Los parámetros previos en la Caja de Sirena serán borrados y volverá al modo normal.
