Control de Persiana (Zigbee)
Introducción
SCM-8ZBS es un Control de Persiana ZigBee. El usuario puede controlar el SCM a través de la red ZigBee a distancia o manualmente enlazando un interruptor al Control de Persiana.
El control de persiana utiliza la tecnología ZigBee para la transmisión de señales inalámbricas. ZigBee es un protocolo de comunicación inalámbrica que es fiable, tiene bajo consumo de energía y alta eficiencia de transmisión. Basado en la norma IEEE802.15.4, ZigBee permite incluir un gran número de dispositivos en una red y coordinarlos para el intercambio de datos y la transmisión de señales.
El control de persiana actúa como un dispositivo final en la red ZigBee. Puede ser incluido en la red ZigBee para transmitir o recibir señales, pero no puede permitir que ningún otro dispositivo ZigBee se una a la red a través del control de persiana.
Identificación de partes
Botón de función
Pulse una vez: Transmitir una señal de supervisión.
Pulse y mantenga presionado durante 3~9 segundos: Entrar en modo de calibración.
Pulse y mantenga presionado durante 10 segundos: Restablecer el control de persiana para unirse a la red ZigBee.
Indicador LED
El indicador LED se usa para indicar el estado del control de persiana:
Parpadea una vez: El control de persiana se ha restablecido.
Parpadea dos veces: El control de persiana se ha unido correctamente a una red ZigBee.
Parpadea 5 veces: calibración manual exitosa.
Parpadea una vez cada 20 minutos:
El control de persiana ha perdido la conexión con su red ZigBee actual.
Orificios de montaje
Interruptor Local S1 (Dirección Abrir)
Conecte un interruptor externo a este terminal. Active este interruptor para controlar que la persiana ruede hacia la dirección “Abrir” activando la Salida de Motor O1. Activar este interruptor cuando la persiana esté rodando hacia la dirección “Cerrar” detendrá la persiana.
Interruptor Local S2 (Dirección Cerrar)
Conecte un interruptor externo a este terminal. Active este interruptor para controlar que la persiana ruede hacia la dirección “Cerrar” activando la Salida de Motor O2.
Activar este interruptor cuando la persiana esté rodando hacia la dirección de apertura detendrá la persiana.
Salida de Motor O1 (Dirección Abrir)
Conectar al terminal de apertura del motor de la persiana.
Salida de Motor O2 (Dirección Cerrar)
Conectar al terminal de cierre del motor de la persiana.
Entrada de alimentación L (Fase)
Entrada de alimentación N (Neutro)
Abrazadera de Alivio de Tensión
La abrazadera se usa para asegurar los cables y proporcionar alivio de tensión para proteger los cables del corte metálico.
Clip de Cables
El Clip de Cables se usa para gestionar los cables.
Especificación
Alimentación: 110 - 230VAC, 50/60Hz
Corriente de carga admitida: 1/4 HP (caballos de fuerza); 1,8 Amperios para motores con factor de potencia compensado (cargas inductivas)
Protocolo de comunicación: ZigBee Pro Home Automation 1.2, 2.4 GHz
Precaución
Todas las labores en el dispositivo, incluida la instalación y el mantenimiento, deben realizarse por un electricista calificado y con licencia.
Antes de la instalación o cualquier trabajo de mantenimiento, asegúrese de que la alimentación eléctrica esté desconectada.
No conecte el dispositivo a cargas que excedan la corriente de carga admitida.
Por favor, conecte el dispositivo solo a motores alimentados por CA.
Instalación

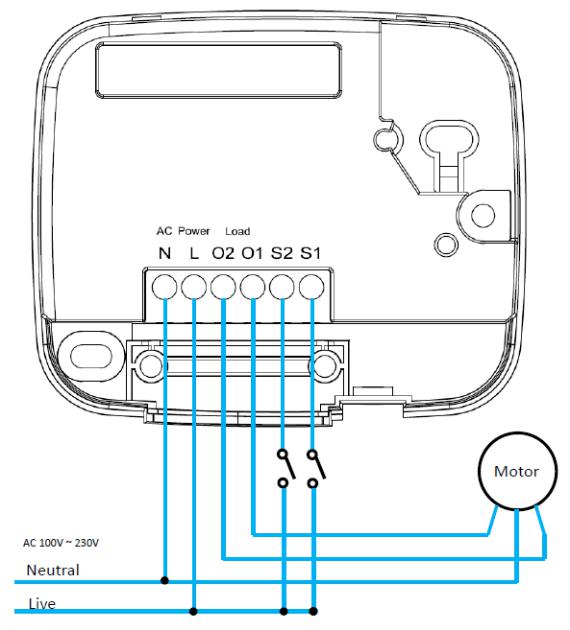

El SCM-8ZBS debe conectarse según el diagrama siguiente:
Conecte el terminal N del SCM al terminal N de la fuente de alimentación.
Conecte el terminal L del SCM al terminal L de la fuente de alimentación.
Conecte el terminal O1 del SCM al terminal Abrir del motor de la persiana.
Conecte el terminal O2 del SCM al terminal Cerrar del motor de la persiana.
(Interruptor local opcional) Conecte los terminales S2 y S1 del SCM al terminal L de la fuente de alimentación.
Inserte cada cable en el terminal al que debe conectarse, apriete cada tornillo para cerrar las mordazas y sujetar los cables en su lugar.
Después de conectar los cables, use el clip de cables para gestionarlos y coloque el clip en la base con su hueco (apertura) posicionado a la izquierda.
Configuración de la red ZigBee
Guía del dispositivo ZigBee
ZigBee es un protocolo de comunicación inalámbrica que es fiable, tiene bajo consumo de energía y alta eficiencia de transmisión. Basado en la norma IEEE802.15.4, ZigBee permite que varios dispositivos se incluyan en una red y se coordinen para el intercambio de datos y la transmisión de señales.
Unirse a la red ZigBee
Como dispositivo ZigBee, el Control de Persiana necesita unirse a una red ZigBee para recibir comandos. Por favor, siga los pasos a continuación para unir el Control de Persiana a una red ZigBee
Conecte la fuente de alimentación al Control de Persiana según las instrucciones de instalación en la sección anterior y encienda el Control de Persiana.
Mantenga pulsado el botón de función durante 10 segundos mientras el control de persiana se restablece y comienza a buscar una red ZigBee existente. Asegúrese de que la función de permiso para unirse esté habilitada en el router o coordinador de su red ZigBee.
Si el control de persiana se une correctamente a una red ZigBee, el indicador LED parpadeará dos veces para confirmarlo.
Después de unirse a la red ZigBee, el control de persiana se registrará automáticamente en la red. Verifique el coordinador de la red ZigBee, el panel de control del sistema o el CIE (Equipo de Control e Indicación) para confirmar si la unión y el registro fueron exitosos.
Después de unirse a la red ZigBee, si el control de persiana pierde la conexión con la red ZigBee actual, el indicador LED parpadeará cada 20 minutos. Verifique la condición de su red ZigBee y el alcance de la señal del control de persiana para corregir la situación.
Eliminar dispositivo de la red ZigBee (Restablecimiento de fábrica)
Para eliminar el control de persiana de la red ZigBee actual, el control de persiana debe restablecerse a configuración de fábrica para completar la eliminación del dispositivo. La función de restablecimiento de fábrica borrará la información de configuración almacenada en el control de persiana y hará que el dispositivo busque una nueva red ZigBee.
Antes de eliminar el dispositivo, asegúrese de que el control de persiana esté dentro del alcance de la señal de la red ZigBee actual
Mantenga pulsado el botón de función durante 10 segundos, luego suelte el botón para restablecer el control de persiana.
Al restablecerse, el control de persiana borrará la configuración de la red ZigBee actual y transmitirá una señal al coordinador ZigBee para eliminarse de la red ZigBee actual. Luego buscará activamente nuevamente una red ZigBee disponible y se unirá a la red automáticamente.
Supervisión
El control de persiana transmitirá una señal de supervisión para informar su estado periódicamente según la configuración del usuario. El intervalo predeterminado de fábrica es de 30 minutos. El usuario también puede pulsar el botón de función una vez para transmitir manualmente una señal de supervisión.
Operación
Calibración
El tiempo de activación predeterminado del Control de Persiana es 4 minutos. Cuando se pulse el botón Arriba/Abajo o el coordinador de la red ZigBee transmita el comando Arriba/Abajo, activará el motor de la persiana durante 4 minutos.
Para que el control de persiana funcione correctamente, su tiempo de activación debe calibrarse. Hay dos formas de ajustar el tiempo de activación:
Comando ZigBee: El tiempo de activación puede ajustarse enviando un comando desde el coordinador de la red ZigBee. (Ver Apéndice – Atributo Level Cluster – OnTransitionTime / OffTransitionTime, unidad mínima ajustable 100 ms)
Calibración manual: Calibre la activación según el procedimiento siguiente:
Antes de la calibración, los interruptores locales externos deben estar conectados al Control de Persiana.
Mantenga pulsado el botón de función durante 3~9 segundos y suéltelo para entrar en modo de calibración. El control de persiana se desplazará hacia la dirección “Abrir” durante 4 minutos al entrar en el modo de calibración.
Espere 4 minutos para que el control de persiana deje de moverse hacia la dirección “Abrir”, luego active el interruptor local "Cerrar" externo conectado para cerrar la persiana.
Active el interruptor local externo “Abrir” en el momento en que la persiana esté completamente cerrada. El control de persiana registrará el tiempo que transcurrió entre el paso 3 y el 4 como el nuevo “tiempo de cierre".
El control de persiana se desplazará hacia la dirección de apertura después del paso 4.
Active el interruptor local externo “Cerrar” en el momento en que la persiana esté completamente abierta. El control de persiana registrará el tiempo que transcurrió entre el paso 5 y el 6 como el nuevo “tiempo de apertura".
Ejemplo
Si la persiana tarda 30 segundos en moverse de Abierto a Cerrado, y 40 segundos en moverse de Cerrado a Abierto, el nuevo tiempo de cierre será 30 segundos y el nuevo tiempo de apertura será 40 segundos.
Después de la calibración, siempre que el control de persiana reciba el comando de cierre, se moverá hacia la dirección de cierre durante 30 segundos. Cuando reciba el comando de apertura, se moverá hacia la apertura durante 40 segundos.
El tiempo de activación se restablecerá a 4 minutos siempre que el control de persiana se una a una red ZigBee.
Si el proceso de calibración manual es exitoso, el LED parpadeará 5 veces para indicarlo.
Control de persiana
Red ZigBee
Después de que el control de persiana se haya unido con éxito a una red ZigBee, el coordinador puede controlar remotamente la persiana para abrir, cerrar o detener transmitiendo comandos a través de la red ZigBee.
Cuando el control de persiana recibe la señal de apertura/cierre del coordinador, se moverá hacia la dirección de apertura/cierre de acuerdo con el tiempo de activación calibrado para abrir/cerrar completamente la persiana.
El estado de la persiana también puede ajustarse por porcentaje desde 0%, 10%, 20%... hasta 100% a través del coordinador ZigBee.
El porcentaje de apertura actual también se transmite al coordinador ZigBee.
Interruptor local
Si se conecta un interruptor local opcional, los usuarios también pueden pulsar el botón del interruptor para abrir/cerrar la persiana.
Presionar y soltar el interruptor durante menos de 1 segundo hará que la persiana se abra o cierre completamente.
Mantener pulsado el interruptor durante más de 1 segundo hará que la persiana se abra o cierre hasta que se suelte el interruptor. Cuando se suelte el interruptor, la persiana se detendrá.
Pulsar el interruptor cuando la persiana se está moviendo en la dirección opuesta detendrá la persiana. Pulse el interruptor nuevamente para abrir/cerrar la persiana.
Por ejemplo, pulsar el interruptor de bajar cuando la persiana se está abriendo detendrá la persiana; pulse de nuevo el interruptor de bajar para comenzar a cerrar la persiana.
Actualización de firmware OTA (solo para la versión OTA)
El control de persiana admite la función de actualización de firmware OTA a través de la red ZigBee, la cual puede iniciarse desde el coordinador de la red ZigBee.
Siga los pasos a continuación para realizar la actualización de firmware OTA.
Paso 1. Debe acceder a su coordinador ZigBee para realizar la actualización de firmware por aire.
Paso 2. En la página de configuración, seleccione el dispositivo que desea actualizar y seleccione el nuevo firmware ZigBee proporcionado. Consulte el manual de usuario del coordinador ZigBee para más detalles.
Paso 3.Presione “OK” para iniciar el proceso de actualización, y el LED seguirá parpadeando. Durante el proceso OTA, no realice ninguna otra acción ni apague el panel.
Paso 4.La duración de una actualización tomará aproximadamente de 20 a 30 minutos. Tenga en cuenta que la duración puede variar según el tamaño del archivo o la distancia entre su accesorio y el coordinador.
Paso 5.Espere a que el firmware complete la actualización. Cuando el progreso alcance el 100%, el dispositivo se reiniciará automáticamente. También puede actualizar la página nuevamente para asegurarse de que el firmware del dispositivo se haya actualizado correctamente con la versión más reciente mostrada.
Apéndice (Solo para desarrolladores)
Control de persiana con relé de alimentación y ID de Cluster de medidor
Atributo de la información del clúster Básico
Atributo de la información del clúster Identificar
Atributo de la información del clúster Encendido/Apagado
Información de Atributos del Clúster Level
Información de Atributos del clúster Shade
Atributos de la información del clúster de Grupos
Información de Atributos del clúster Scenes
