VESTA-418

RP-32-SF1

Ripetitore SF1

Il ripetitore è progettato per aumentare l'efficacia e la versatilità del sistema di allarme. È un dispositivo che rende il tuo sistema più potente aumentando la distanza massima possibile tra l'Unità Principale (Pannello di Controllo) e i dispositivi.

Identificazione delle Parti

1. LED di alimentazione (Verde)

On – Alimentato tramite adattatore di rete o batteria ricaricabile

Lampeggio (1 lampeggio ogni secondo) – Batteria ricaricabile scarica

1. LED Modalità (Giallo)

Lampeggio lento (1 lampeggio ogni 2 secondi) – Quando è in modalità di apprendimento dei dispositivi operata dalla pagina web locale

Lampeggio (1 lampeggio ogni secondo) – In modalità Walk Test

On – In modalità di apprendimento del pannello

3. Trasmissione: LED Ricezione (Blu)

Il LED blu si accende quando il ripetitore riceve una trasmissione del segnale

4. Trasmissione: LED Trasmissione (Rosso)

Il LED rosso si accende quando il ripetitore trasmette un segnale.

5. Pulsante di test

6. Interruttore batteria

7. Interruttore antimanomissione

8. Fori di montaggio

9. Presa di alimentazione DC

10. Staffa di montaggio

Alimentazione

Applicazione dell'adattatore di alimentazione:

Un adattatore DC 12V 1A in uscita viene utilizzato per alimentare il ripetitore.

La presa di alimentazione DC e la spina forniscono una funzione di bloccaggio a torsione che può prevenire lo scollegamento accidentale. Per collegare l'adattatore di alimentazione:

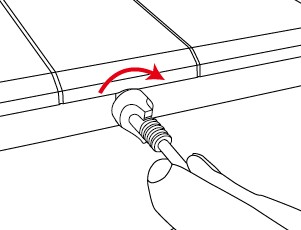

Passo 1 Allineare le parti ad arco della spina con le parti ad arco nella parte superiore/inferiore della fessura della presa DC e inserire la spina nella fessura.

Passo 2 Spingere la spina in posizione e ruotare di un quarto di giro in senso orario per bloccarla.

Nota:

Una spina bloccata non può essere disconnessa senza ruotarla in senso antiorario per sbloccarla.

Passo 3 Collegare l'adattatore di alimentazione a una presa a muro.

Passo 4 Il ripetitore emetterà un bip lungo e il LED verde si accenderà.

Batteria ricaricabile:

Oltre all'adattatore, all'interno del ripetitore è presente una batteria ricaricabile che funge da alimentazione di riserva in caso di interruzione di corrente.

Quando l'adattatore è collegato alla presa di alimentazione DC, spostare l'interruttore della batteria su ON in modo che l'adattatore alimenti il ripetitore e contemporaneamente ricarichi la batteria. Occorrono circa 32 ore per caricare completamente la batteria.

Quando l'adattatore viene scollegato, il ripetitore sarà alimentato dalla batteria ricaricabile.

Rilevamento guasto AC / ripristino AC / batteria scarica:

Il ripetitore invierà un segnale di guasto AC al pannello di controllo quando l'adattatore viene scollegato per 30-60 secondi. Quando l'adattatore viene ricollegato per 30-60 secondi, il ripetitore invierà un segnale di ripristino AC al pannello di controllo.

Il ripetitore può rilevare la tensione della batteria. Quando la tensione della batteria è bassa, il ripetitore invierà un segnale di batteria scarica al pannello di controllo e il LED verde lampeggerà per indicare lo stato di batteria scarica. Quando l'adattatore di alimentazione viene ricollegato, lo stato di batteria scarica verrà rimosso.

Apprendere il ripetitore nel pannello di controllo

Passo 1 Mettere il pannello di controllo in modalità apprendimento (consultare il manuale del pannello di controllo).

Passo 2 Premere il pulsante di test del ripetitore per 3 secondi, quindi rilasciare il pulsante dopo un bip lungo al terzo^secondo . Il LED giallo del ripetitore si accenderà.

Passo 3 Se il ripetitore riceve un segnale di conferma dal pannello di controllo entro 60 secondi, l'apprendimento è riuscito. Il LED blu si accenderà per 1 secondo, accompagnato da 1 bip lungo mentre il ripetitore esce dalla modalità di apprendimento.

Se il ripetitore non riesce a ricevere un segnale di conferma dal pannello di controllo entro 60 secondi, l'apprendimento è fallito. Ripetere i passaggi 1-2.

Nota:

Dopo che il pulsante di test è stato premuto per 3 secondi, il ripetitore entra in modalità apprendimento mantenendo acceso il giallo per un massimo di 60 secondi. Il ripetitore uscirà dalla modalità di apprendimento al completamento con successo dell'apprendimento o al raggiungimento del limite di timeout di 60 secondi. Premere nuovamente il pulsante per 3 secondi farà uscire immediatamente la modalità di apprendimento con 2 bip brevi.

Nota importante: aggiunta di un ripetitore

Quando si aggiunge un ripetitore, si noti che deve trasmettere una grande quantità di informazioni utilizzando RF. Per questo motivo, il processo può richiedere fino a 5 minuti prima di poter iniziare ad aggiungere dispositivi al ripetitore.

Se si desidera che il processo sia immediato, seguire questi passaggi:

1. Aggiungere il ripetitore al pannello, una volta completato.

2. Sul pannello, selezionare Aggiungi → Altro.

3. Premere il pulsante Apprendi sul ripetitore di nuovo.

   • Questo costringe il ripetitore a segnalare immediatamente tutti i segnali al pannello.

4. Aggiornare l'elenco dei dispositivi da Dispositivi.

Dopo aver completato questi passaggi, il ripetitore sarà pronto all'uso immediatamente, senza dover aspettare.

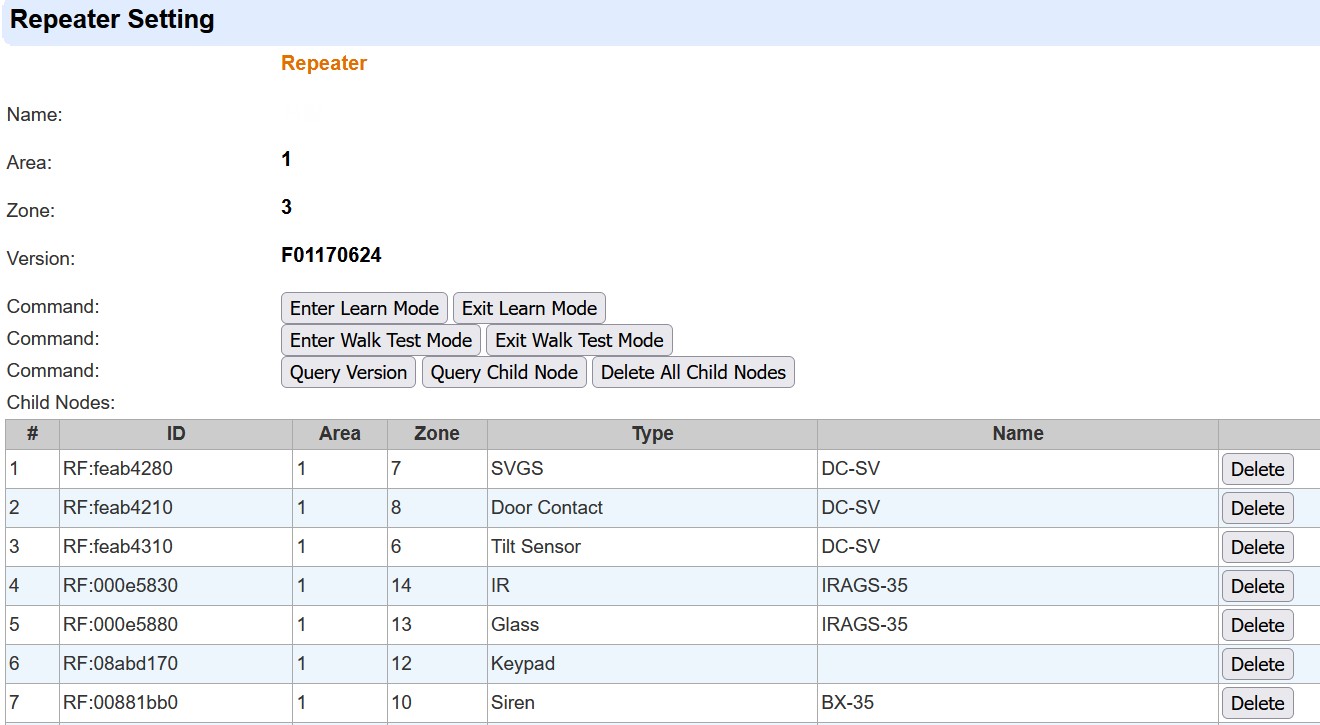

Impostazione del ripetitore (pagina web locale)

Dopo che il ripetitore è stato appreso nel pannello di controllo, procedere alla programmazione delle impostazioni del ripetitore nella pagina web del pannello.

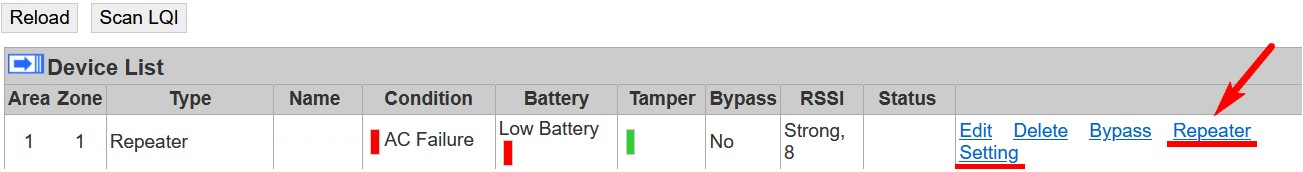

Vai a Impostazione del ripetitore nella pagina web del pannello.

Apprendimento dei dispositivi nel ripetitore

Assicurarsi che i dispositivi/ripetitori siano già stati appresi nel pannello di controllo prima di apprenderli nel ripetitore.

Passo 1 Nella pagina delle impostazioni del ripetitore, fare clic su “Entra in modalità apprendimento”. Il ripetitore emetterà 1 bip lungo ed entrerà in modalità di apprendimento dei dispositivi. Il LED giallo del ripetitore inizierà a lampeggiare lentamente (1 lampeggio ogni 2 secondi).

Passo 2 Fare riferimento ai manuali dei dispositivi per le istruzioni su come inviare un codice di apprendimento al ripetitore. Per un ripetitore o una telecamera PIR, premere una volta il pulsante di test per inviare un codice di apprendimento al ripetitore.

Se il ripetitore riceve un codice di apprendimento da un nuovo dispositivo, emetterà 1 bip lungo e il LED blu si accenderà per 1 secondo per indicare l'apprendimento riuscito.

Se il ripetitore riceve un codice di apprendimento da un dispositivo già appreso nel ripetitore, emetterà 2 bip e il LED blu si accenderà per 1 secondo.

• È possibile apprendere un massimo di 60 dispositivi (inclusi i ripetitori) nel ripetitore, e sono supportate fino a 8 telecamere PIR. Se l'utente tenta di apprendere un^61° dispositivo, il ripetitore emetterà 4 bip.

• I dispositivi vocali estensori SFV non sono supportati dal ripetitore.

• Si prega di non effettuare apprendimento incrociato dei ripetitori, ad esempio apprendere il ripetitore A nel ripetitore B e apprendere il ripetitore B nel ripetitore A.

• Tutti i ripetitori dovranno essere appresi nel pannello di controllo.

Passo 3 Cliccare “Uscire dalla modalità apprendimento”. Il ripetitore emetterà 1 bip lungo ed uscirà dalla modalità di apprendimento dei dispositivi. Il LED giallo si spegnerà.

In alternativa, il ripetitore uscirà automaticamente dalla modalità di apprendimento dei dispositivi dopo 5 minuti.

Esecuzione del Walk Test

I dispositivi apprendisti possono verificare la loro portata del segnale con il ripetitore se il ripetitore entra in modalità Walk Test.

Passo 1: Nella pagina delle impostazioni del ripetitore, fare clic su “Entra in modalità Walk Test”. Il ripetitore entrerà in modalità Walk Test, come indicato da 1 bip lungo. Il LED giallo inizierà a lampeggiare una volta ogni secondo.

Passo 2: Quando il ripetitore riceve un segnale dal dispositivo appreso, emetterà un bip lungo e il LED blu si accenderà per 1 secondo. Il segnale verrà quindi ritrasmesso mentre il LED rosso si accende per 1 secondo.

Passo 3: Fare clic su “Esci dalla modalità Walk Test”. Il ripetitore uscirà dalla modalità Walk Test, come indicato da 1 bip lungo. Il LED giallo smetterà di lampeggiare.

In alternativa, il ripetitore uscirà automaticamente dalla modalità Walk Test dopo 5 minuti.

Interrogare il nodo figlio

Dopo che i dispositivi/ripetitori sono stati appresi nel ripetitore, fare clic su “Interroga nodo figlio.” I dispositivi/ripetitori appresi verranno visualizzati uno per uno nell'elenco dei nodi figli.

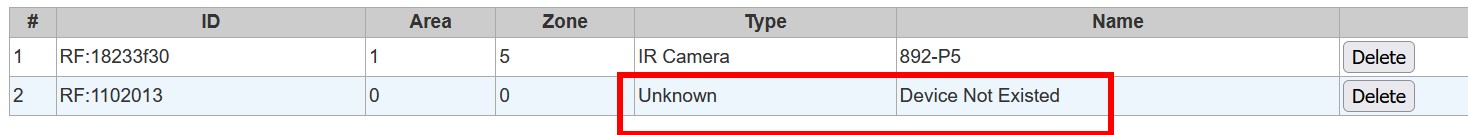

Nota:

Se un dispositivo nodo figlio non è ancora stato appreso nel pannello di controllo, verranno visualizzati “Tipo sconosciuto” e “Dispositivo non esistente”. Assicurarsi di apprendere il dispositivo nel pannello di controllo affinché il pannello lo riconosca.

Eliminare dispositivo/ripetitori dal ripetitore

• Elimina tutto: Fare clic su “Elimina tutti i nodi figli”. Tutti i dispositivi/ripetitori precedentemente appresi verranno rimossi.

• Elimina uno alla volta: Fare clic sul pulsante Elimina alla fine della voce del dispositivo/ripetitore che si desidera eliminare dall'elenco dispositivi. Il dispositivo/ripetitore verrà quindi eliminato.

Come aggiungere un ripetitore a un ripetitore?

Seguire questi semplici passaggi dall'interfaccia locale del pannello:

1. Aprire il pannello nel browser web (come spiegato in precedenza).

2. Andare alla scheda “Pannello”.


3. Nella sezione ripetitore, selezionare “Modifica”.


4. Copiare l'ID RF di ogni ripetitore che si desidera aggiungere.


5. Andare nelle impostazioni del ripetitore principale (quello che includerà gli altri).

6. Aggiungere ciascun ripetitore in ordine:

   • Inserire il numero d'ordine (1, 2, 3…).

   • Incollare l'ID RF copiato in precedenza.

   • Fare clic su “Aggiungi nodo figlio”.

   • Il sistema mostrerà “Aggiornamento riuscito”.

     •
7. Aggiornare l'elenco: il ripetitore non apparirà immediatamente, ma cliccando su “Interroga nodo figlio” verrà visualizzato.

Sarà anche possibile farlo da SmartHomeSec dalla release del 25 settembre

Mappa di connessione RP (Server Home Portal: Web/App per installatori)

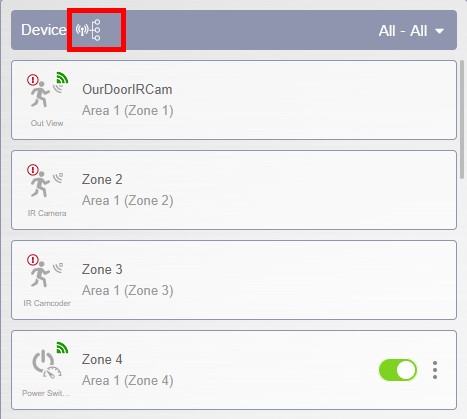

Accedere al server Home Portal con l'account Installatore. Andare a Pagina principale > Elenco dispositivi. Se il pannello ha appreso uno o più ripetitori RP-32, l'icona Mappa di connessione RP sarà

verrà visualizzata accanto all'intestazione dell'elenco dispositivi.

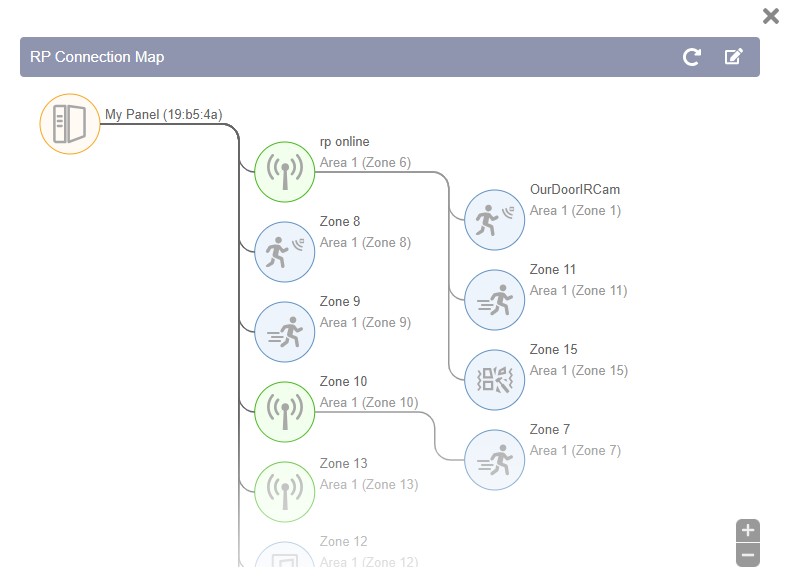

Cliccando sull'icona verrà visualizzata la Mappa di connessione RP.

Il Pannello, il Ripetitore/Dispositivi RF, e il/i dispositivo/i RF connesso/i al Ripetitore verranno visualizzati dalla colonna di sinistra alla colonna di destra sulla mappa.

Se nessun dispositivo è connesso a un ripetitore, verranno mostrate solo due colonne (Pannello, Ripetitore/Dispositivi) sulla mappa.

• Zoom avanti e zoom indietro: utilizzare i pulsanti Zoom avanti e Zoom indietro in basso a destra, o scorrere con la rotella del mouse per ingrandire o ridurre la visuale sulla mappa

• Aggiorna: Fare clic su per ottenere lo stato di connessione più recente dei ripetitori.

• Modifica: Fare clic su per entrare in modalità Modifica, quindi fare clic su un'icona singola del ripetitore per accedere alla pagina delle impostazioni di quel ripetitore.

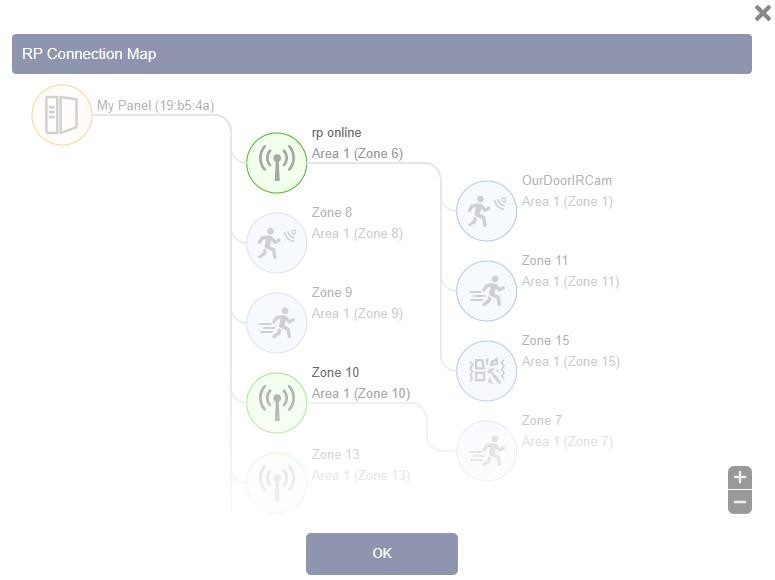

• Modalità Modifica: In modalità Modifica vengono evidenziate solo le icone dei ripetitori. Fare clic su un'icona di ripetitore per accedere alla sua pagina delle impostazioni.

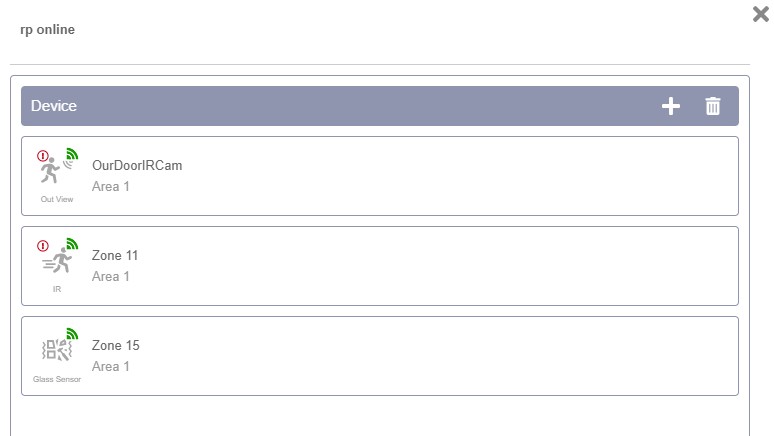

• Pagina delle impostazioni del ripetitore: La pagina delle impostazioni del ripetitore elenca i dispositivi connessi al ripetitore. È possibile aggiungere/eliminare dispositivi facendo clic su /

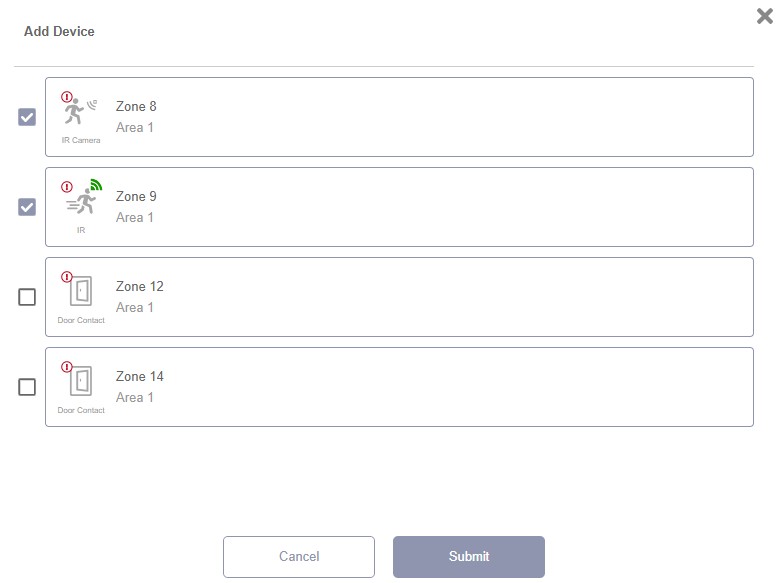

Aggiungi dispositivo:

Dopo aver fatto clic su , verrà visualizzato l'elenco Aggiungi dispositivo, mostrando i dispositivi che non sono connessi a nessun ripetitore e sono disponibili per essere aggiunti al ripetitore corrente. Selezionare il/i dispositivo/i spuntando la/le casella/e, quindi fare clic su Invia per aggiungere il/i dispositivo/i selezionato/i al ripetitore.

Rimuovi dispositivo:

Dopo aver fatto clic su , verrà visualizzato l'elenco Elimina dispositivo, mostrando i dispositivi connessi al ripetitore corrente. Selezionare il/i dispositivo/i spuntando la/le casella/e, quindi fare clic su Elimina per rimuovere il/i dispositivo/i selezionato/i dal ripetitore.

Dopo aver usciti dalla modalità Modifica, la terza colonna dei dispositivi connessi ai ripetitori verrà aggiornata immediatamente.

Segnale di Supervisione

• Dopo essere stato appreso nel pannello di controllo, il ripetitore trasmetterà automaticamente segnali di supervisione ogni 15-18 minuti.

• Se il pannello di controllo non riceve il segnale dal ripetitore per un periodo preimpostato, il pannello lo indicherà sul suo display per mostrare che il ripetitore sta riscontrando un problema di assenza di segnale.

Protezione Tamper

L'interruttore antimanomissione è in posizione di normale funzionamento (antimanomissione chiusa) quando il ripetitore è agganciato alla staffa di montaggio a parete. La violazione antimanomissione avviene quando il ripetitore viene rimosso dall'aggancio facendo sì che l'interruttore antimanomissione si apra (antimanomissione aperta).

Funzionamento

• Se il ripetitore riceve un segnale dal pannello di controllo (es. un comando), il segnale viene ritrasmesso ai corrispondenti dispositivi dal ripetitore. I LED di trasmissione si illumineranno di conseguenza.

• Se il ripetitore riceve un segnale da un dispositivo (es. un segnale di allarme), il segnale viene ritrasmesso al pannello di controllo dal ripetitore. I LED di trasmissione si illumineranno di conseguenza.

Linee guida per il dispiegamento

• Tutti i dispositivi e i ripetitori devono essere appresi nel pannello di controllo affinché il pannello li riconosca. Ogni dispositivo deve essere appreso nel ripetitore che riceve e ritrasmette il suo segnale.

• Se un dispositivo è entro una portata accettabile perché il pannello di controllo riceva il suo segnale, si raccomanda vivamente di apprendere il dispositivo direttamente nel pannello di controllo anziché nel ripetitore.

• Quando si utilizzano più ripetitori, apprendere ogni dispositivo nel ripetitore più vicino nella sua area di funzionamento. Evitare di apprendere un dispositivo in più ripetitori.

• Si raccomanda di collegare solo un singolo livello di ripetitori.

• Se il dispiegamento richiede il collegamento di ripetitori per formare un relè di trasmissione, non usare più di due livelli. Solo i modelli MDC-5, IR-35 e SD-32 sono compatibili con questa configurazione.

• Mantenere una distanza tra i ripetitori e il pannello di controllo per prevenire segnali incrociati.

Utilizzo del ripetitore

• Numero massimo raccomandato di ripetitori per pannello: 3 ripetitori. Superare questo numero può causare saturazione del segnale RF, che può influire negativamente sulle prestazioni del sistema. Tuttavia, se a causa di una distanza significativa è assolutamente necessario aggiungere più di 3 ripetitori direttamente al pannello, e questa necessità è stata valutata correttamente, possono essere aggiunti ripetitori aggiuntivi come nell'esempio seguente con 4 ripetitori. Il massimo raccomandato rimane 3.

• Collegamento a catena dei ripetitori: Non è consigliabile collegare più di 2 ripetitori in catena. Ogni volta che è possibile, i ripetitori dovrebbero essere collegati direttamente al pannello. Se ciò non è fattibile, è consentito un massimo di 2 ripetitori collegati a catena .

Ripetitore singolo

Nell'esempio seguente quando viene utilizzato un ripetitore:

• Il ripetitore A dovrebbe essere appreso nel pannello di controllo.

• Il dispositivo 2 dovrebbe essere appreso nel ripetitore A affinché il ripetitore A riceva e ritrasmetta i suoi segnali. Il dispositivo 2 dovrebbe inoltre essere appreso nel pannello di controllo.

• Per il dispositivo 1 che è entro una portata accettabile perché il pannello di controllo riceva il suo segnale, si consiglia vivamente di apprendere il dispositivo 1 direttamente nel pannello anziché nel ripetitore.

Esempio

Più ripetitori

Nell'Esempio 1 quando vengono utilizzati più ripetitori:

• Tutti i ripetitori (A/B/C/D) e i dispositivi (1/2/3/4) devono essere appresi nel pannello di controllo.

• I dispositivi (1/2/3/4) devono essere appresi nei rispettivi ripetitori nelle loro aree operative.

Dispositivo 1 nel ripetitore A,

Dispositivo 2 nel ripetitore B,

Dispositivo 3 nel ripetitore C, Dispositivo 4 nel ripetitore D.

Nell'Esempio 2, quando il dispositivo 5 è situato tra le aree di copertura RF di due ripetitori, scegliere un solo ripetitore per apprendere il dispositivo 5 per evitare traffico di segnali. Non apprendere un dispositivo in più di un ripetitore.

• I ripetitori E e F devono essere appresi nel pannello di controllo.

• Il dispositivo 5 deve essere appreso in un solo ripetitore (o solo nel ripetitore E o solo nel ripetitore F). Non apprendere il dispositivo 5 in entrambi i ripetitori.

• Il dispositivo 5 dovrebbe anche essere appreso nel pannello di controllo.

Quando si collegano ripetitori per formare una replica di trasmissione, utilizzare non più di due livelli di ripetitori. Solo i modelli MDC-5, IR-35 e SD-32 sono compatibili con questa configurazione.

Nell'Esempio 3 qui sotto (Dispositivo a B a A al pannello di controllo), il ripetitore A, il ripetitore B e il dispositivo devono essere tutti appresi nel pannello di controllo.

Apprendere il dispositivo nel ripetitore più vicino (ripetitore B) e apprendere il ripetitore B nel ripetitore A. (Non apprendere il ripetitore A nel ripetitore B.)

Esempio 3

Come montare il ripetitore

Il ripetitore può essere posizionato sul tavolo, montato a parete o ovunque si desideri. Seguire i passaggi seguenti per montare il ripetitore:

Passo 1 Usando i fori della staffa di montaggio come modello, praticare i fori nella superficie di montaggio.

Passo 2 Inserire i tasselli se si fissa su intonaco o mattoni. Avvitare la staffa di montaggio al muro.

Passo 3 Agganciare il ripetitore alla staffa di montaggio a parete (con i fori di montaggio del ripetitore).

Passo 4 Tenere il ripetitore e spingerlo delicatamente verso il basso come illustrato di seguito.
