Rilevatore radio a doppia tecnologia VESTA

Il sensore di movimento della serie IRM-23 è dotato sia di tecnologia di rilevamento PIR che a microonde. La combinazione di due metodi di rilevamento migliora notevolmente la precisione di rilevamento del sensore di movimento e riduce il tasso di falsi allarmi, utilizzando il PIR come rilevamento iniziale e il microonde come conferma prima di trasmettere effettivamente il segnale di attivazione.

Il sensore di movimento è disponibile in più modelli con diverse combinazioni di batteria, interruttore anti-manomissione e immunità per animali domestici. Identificate la funzione del modello in vostro possesso con la tabella seguente prima di procedere alla lettura del resto del manuale.

Il PIR è progettato per offrire un raggio di rilevamento tipico di 12 metri quando montato a 2 metri da terra.

I modelli con immunità per animali della serie IRM-23 supportano ulteriormente la funzione di immunità per animali e non rileveranno animali domestici fino a 27 kg nell'intervallo di 7 metri per ridurre al minimo i falsi allarmi.

Identificazione delle parti

1. LED trasmettitore (Rosso)

Il LED si accende brevemente quando:

  • Il pulsante Learn/Test viene premuto.

  • L'interruttore anti-manomissione viene azionato o ripristinato.

  • Viene rilevato movimento in Modalità Test.

  • Viene rilevato movimento in condizioni di Batteria Scarica o anti-manomissione aperto durante il normale funzionamento. Quando la batteria del sensore di movimento è esaurita, il LED lampeggia ogni 4 secondi.

  1. LED rilevamento microonde (Blu)

Il LED si accende brevemente quando il rilevamento a microonde viene attivato in Modalità Test o in modalità Test Microonde.

  1. LED rilevamento IR (Verde)

Il LED si accende brevemente quando il rilevamento IR viene attivato in Modalità Test.

4. Pulsante Learn/Test

5. Lente del sensore

6. Vano batteria

7. Ponticello di abilitazione/disabilitazione supervisione (JP2)

  • Quando impostato su ACCESO, la supervisione è disabilitata. (Impostazione di fabbrica per il modello 433AM)

  • Quando impostato su OFF, la supervisione è abilitata. (Impostazione di fabbrica per il modello 868WF)

(I modelli 868FM e F1 non hanno il ponticello JP2, la supervisione è sempre abilitata)

8. Ponticello di abilitazione/disabilitazione Test Microonde (JP3)

  • Quando il ponticello è impostato su ACCESO, il sensore di movimento è in Modalità Test Microonde (vedere Modalità Test Microonde)

  • Quando il ponticello è impostato su OFF, la Modalità Test Microonde è disabilitata. (Impostazione di fabbrica)

9. Interruttore anti-manomissione

10. Interruttore di portata microonde

La scala di portata è mostrata a destra con la freccia che indica il livello di sensibilità corrente:

  • Girando in Direzione oraria si aumenta la portata di rilevamento (Massimo 20 metri)

  • Girando in Direzione antioraria diminuisce la portata di rilevamento (Minimo 3~5 metri) - Impostazione di fabbrica: è impostato su medio, approssimativamente 10 metri.

11. Foro anti-manomissione

IRM-23A: L'interruttore anti-manomissione è premuto contro l'interno del coperchio posteriore

IRM-23B: L'interruttore anti-manomissione sporge dal foro sul coperchio posteriore

12. Area prefabbricata da staccare

Funzionalità

Rilevamento del movimento

  • Il sensore di movimento ha un sensore PIR integrato e un trasmettitore a microonde. Il rilevamento del movimento viene effettuato dal sensore PIR durante il normale funzionamento. Quando il sensore PIR rileva movimento, il trasmettitore a microonde viene attivato per verificare il rilevamento. Se sia il PIR sia il microonde confermano il rilevamento del movimento, il sensore di movimento trasmetterà il segnale di rilevamento.

  • Il segnale di rilevamento verrà trasmesso solo quando sia il PIR che il microonde rilevano movimento.

  • Regolare l'impostazione dell'interruttore di portata microonde per sintonizzare il trasmettitore a microonde e la portata complessiva di rilevamento.

  • Quando l'interruttore di portata microonde è impostato al massimo, il sensore di movimento ha una portata approssimativa di 12 metri se montato a un'altezza di 1,9~2 m.

  • Quando l'interruttore di portata microonde è impostato al minimo, il sensore di movimento ha una portata approssimativa di 3~5 metri se montato a un'altezza di 1,9~2 m.

Timer di sospensione

Dopo aver trasmesso un segnale di movimento rilevato, il sensore di movimento non ritrasmetterà per un periodo di sleep di 1 minuto. Qualsiasi ulteriore movimento rilevato durante il periodo di sleep reimposterà il tempo di sleep a 1 minuto. In questo modo il movimento continuo davanti al sensore di movimento non esaurirà indebitamente la batteria.

Modalità Test

Il sensore di movimento può essere messo in Modalità Test premendo il pulsante Learn/Test. La Modalità Test dura 3 minuti e verrà reimpostata a 3 minuti da qualsiasi pressione del pulsante Learn/Test. Quando è in Modalità Test, il timer di sleep è disabilitato e i LED si accenderanno quando il sensore di movimento rileva un movimento per notificare l'utente.

Utilizzare la Modalità Test per determinare la copertura di rilevamento del sensore di movimento durante l'installazione del sensore.

Modalità Test Microonde

La Modalità Test Microonde serve solo per il test della portata a microonde. Usare il ponticello JP3 per abilitare la Modalità Test Microonde. Quando il sensore di movimento è in Modalità Test Microonde, il rilevamento PIR è disabilitato e il trasmettitore a microonde verrà attivato per inviare ripetutamente segnali a microonde per il rilevamento del movimento. Quando il sensore di movimento rileva movimento in Modalità Test Microonde, il LED blu delle microonde si accenderà brevemente per indicarlo.

Utilizzare la Modalità Test Microonde per determinare la portata a microonde e regolare la portata con l'Interruttore di Portata Microonde se necessario. Assicurarsi di disabilitare la Modalità Test Microonde dopo che il test è stato completato impostando il ponticello JP3 su OFF e riportando il sensore di movimento al normale funzionamento.

Batteria

  • Il sensore di movimento utilizza batterie diverse a seconda del modello del sensore.

  • Il sensore di movimento dispone della rilevazione di batteria scarica; quando viene rilevata una bassa tensione della batteria, un segnale di batteria scarica verrà inviato al pannello di controllo insieme alle normali trasmissioni di segnale (ad esempio, la trasmissione del segnale di supervisione quando la supervisione è abilitata).

  • Se la supervisione è disabilitata, lo stato di batteria scarica viene trasmesso al pannello di controllo ogni 12 ore.

  • Se la batteria non viene sostituita dopo la rilevazione di batteria scarica e la batteria si esaurisce completamente, il sensore di movimento interromperà tutte le operazioni. Il LED rosso lampeggerà ogni 4 secondi per indicarlo.

  • Quando si sostituiscono le batterie, dopo aver rimosso quelle vecchie, premere l'interruttore anti-manomissione o il pulsante Learn/Test un paio di volte per scaricarle completamente prima di inserire le nuove batterie.

Supervisione

Se abilitata, il sensore di movimento trasmetterà un segnale di supervisione una volta ogni 30-50 minuti

Se il pannello di controllo non riceve i segnali di supervisione trasmessi da un determinato sensore di movimento per un tempo prestabilito, il pannello di controllo determinerà che il sensore in questione è fuori uso.

Interruttore Tamper

L'interruttore anti-manomissione sul sensore di movimento funziona in modo diverso a seconda dei modelli del sensore.

  • Serie IRM(P)-23A: L'interruttore anti-manomissione è nella posizione normale (anti-manomissione chiuso) quando la molla è compressa contro l'interno del coperchio posteriore del dispositivo. La violazione anti-manomissione si verifica quando il coperchio viene rimosso dalla base e rilascia l'interruttore anti-manomissione.

  • Serie IRM(P)-23B L'interruttore anti-manomissione sporge dal foro sul coperchio posteriore del dispositivo ed è nella posizione di normale funzionamento quando il sensore di movimento è correttamente montato e l'interruttore anti-manomissione è premuto contro il punto di montaggio. La violazione anti-manomissione si verifica quando il dispositivo viene rimosso dalla superficie di montaggio e rilascia l'interruttore anti-manomissione.

  • Aree prefabbricate da staccare

Il coperchio posteriore del sensore di movimento ha 2 aree staccabili. Quando il dispositivo è correttamente installato, se un intruso rimuove a forza il sensore di movimento dalla posizione di montaggio, le aree staccabili si romperanno dal coperchio posteriore e rimarranno attaccate alla superficie di montaggio mentre il corpo principale del dispositivo viene rimosso, attivando l'interruttore anti-manomissione.

Apprendimento e installazione

Iniziare

  1. Orientare e inserire la batteria seguendo la polarità.

  2. Il LED rosso del trasmettitore inizierà a lampeggiare per 30 secondi per indicare che il sensore di movimento si sta riscaldando. Durante il periodo di riscaldamento, il sensore di movimento non sarà attivato. Si raccomanda di allontanarsi dall'area di rilevamento durante questo periodo. Dopo il periodo di riscaldamento, il LED rosso si spegnerà e il sensore di movimento entrerà nel normale funzionamento.

  1. Mettere il pannello di controllo in modalità di apprendimento; fare riferimento al manuale del pannello di controllo per i dettagli.

  2. Premere il pulsante Learn/Test per trasmettere il segnale al pannello.

  3. Se il pannello riceve il segnale dal sensore di movimento, visualizzerà le informazioni del sensore di conseguenza. Fare riferimento al proprio pannello di controllo per completare il processo di apprendimento.

  4. Dopo che il sensore di movimento è stato appreso, mettere il pannello di controllo in modalità “Walk Test”; tenere il sensore nella posizione desiderata e premere l'interruttore di Test per confermare se quella posizione è all'interno della portata del segnale del pannello di controllo.

  5. Quando siete soddisfatti della posizione scelta, potete procedere con l'installazione.

Metodo di montaggio

  • Il sensore di movimento è progettato per essere montato su una superficie piana o in un angolo con viti e tasselli forniti.

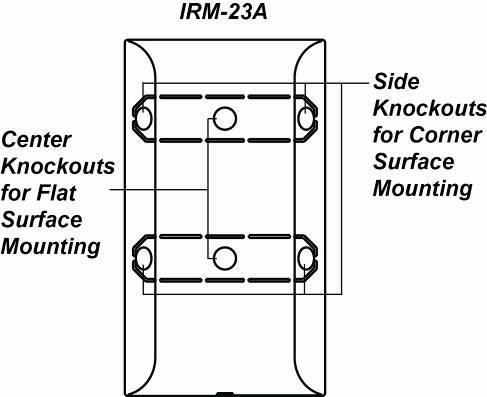

  • La base ha zone predisposte (knockout), dove la plastica è più sottile, per scopi di montaggio. Due knockout sono situati sul retro per il fissaggio su superficie e quattro knockout sui lati per il fissaggio ad angolo.

  • Per il montaggio ad angolo dell'IRM-23B, è fornita una staffa triangolare per aggiungere la protezione anti-manomissione posteriore. La staffa include inoltre due knockout per il montaggio a parete.

  • Per il montaggio su superficie dell'IRM-23B, è fornita una staffa rotante opzionale per consentire all'utente di regolare la portata di rilevamento. Con la staffa rotante, l'IRM-23 può essere ruotato di 80 gradi orizzontalmente e 70 gradi verticalmente per fornire una copertura ottimale.

  • Montaggio ad angolo per IRM-23A:

    1. Staccare l'assemblaggio della base e del coperchio con un cacciavite per allentare la vite di fissaggio inferiore.

    2. Rompere i quattro pretagli negli angoli.

    3. Usare i quattro fori come sagoma e praticare i fori nella superficie dell'angolo.

    4. Inserire i tasselli.

    5. Avvitare la base nei tasselli.

    6. VI. Adattare la base al coperchio.

    7. VII. Serrare la vite di fissaggio inferiore.

  • Montaggio ad angolo per IRM-23B:

    1. Forare i knockout sulla staffa triangolare.

    2. Usare i due fori come sagoma e praticare i fori nella superficie dell'angolo. III. Inserire i tasselli

    3. Avvitare la staffa nei tasselli

    4. Individuare i fori di inserimento della staffa e adattare i fori ai ganci di inserimento della staffa. Montare il sensore sulla staffa dovrebbe comprimere l'interruttore anti-manomissione sul risalto di compressione anti-manomissione sulla staffa.

Vite di fissaggio inferiore

  • Montaggio a superficie:

    1. Staccare l'assemblaggio della base e del coperchio con un cacciavite per allentare la vite di fissaggio inferiore.

    2. Forare i knockout all'interno della base.

    3. Usare i fori come sagoma e praticare i fori nella superficie.

    4. Inserire i tasselli se si fissa su intonaco o mattone.

    5. V. Avvitare la base nei tasselli. VI. Adattare la base al coperchio.

    6. VII. Serrare la vite di fissaggio inferiore.

  • Montaggio su superficie con staffa rotante (articolo opzionale, venduto separatamente) per IRM-23B: La staffa rotante può essere montata a parete con le viti fornite. I. Avvitare la staffa rotante al muro.

    1. Inserire i 3 ganci della staffa rotante nei 3 fori della base di conseguenza.

    2. Ruotare la staffa per l'angolo di rilevamento appropriato e stringere la vite di fissaggio.

Installazione

  • Decidere la posizione del sensore di movimento e se deve essere montato ad angolo o su superficie.

  • Dopo aver selezionato il sito di installazione, seguire i passaggi descritti sopra per montare il sensore di movimento.

  • Premere l'interruttore di Test per entrare in Modalità Test. Camminare nell'area protetta notando quando il LED si accende e verificare che la copertura di rilevamento sia adeguata.

  • Quando la copertura di rilevamento risulta soddisfacente, l'installazione è completata.

Raccomandazioni per l’installazione

Il sensore di movimento dovrebbe essere montato a 1,9m~2,0m per prestazioni ottimali. Ha una portata massima di 12 metri quando il sensore a microonde è impostato alla massima portata e montato a 2 metri di altezza. I modelli con immunità per animali non rilevano animali domestici fino a 27 kg nell'intervallo di 7 metri per ridurre al minimo i falsi allarmi.

triangle-exclamation
  • Si raccomanda di installare il sensore di movimento nei seguenti luoghi

    • Montare dove gli animali non possono raggiungere l'area di rilevamento arrampicandosi su mobili o altri oggetti.

    • Evitare di puntare il sensore verso scale sulle quali gli animali possono salire.

    • Montare in una posizione tale che un intruso normalmente si muoverebbe attraversando il campo visivo del sensore.

    • Montare in un angolo per ottenere il campo visivo più ampio.

    • Montare dove il suo campo visivo non sarà ostruito, ad esempio da tende, ornamenti, ecc.

  • Limitazioni
