VESTA-188

UPIC-5ZBS

Telecomando universale a infrarossi (Zigbee)

Introduzione

UPIC5-ZBS è un telecomando a infrarossi ZigBee. È progettato per azionare i tuoi elettrodomestici trasmettendo segnali IR. Il telecomando IR è in grado di apprendere i segnali IR trasmessi dal telecomando dell’elettrodomestico. Dopo l’apprendimento del segnale, puoi controllare a distanza il telecomando IR tramite la rete ZigBee per inviare segnali all’elettrodomestico senza usare manualmente il telecomando e supporta la capacità di aggiornamento firmware Over-the-Air (OTA). Il telecomando IR utilizza la tecnologia ZigBee per la trasmissione wireless dei segnali. ZigBee è un protocollo di comunicazione wireless affidabile, a basso consumo energetico e ad alta efficienza di trasmissione. Basato sullo standard IEEE802.15.4, ZigBee consente di includere un gran numero di dispositivi in una rete e coordinarli per lo scambio di dati e la trasmissione di segnali.

Il telecomando IR funge da dispositivo end nella rete ZigBee. Può essere incluso nella rete ZigBee per trasmettere segnali quando attivato, ma non può permettere ad altri dispositivi ZigBee di unirsi alla rete tramite il dispositivo stesso.

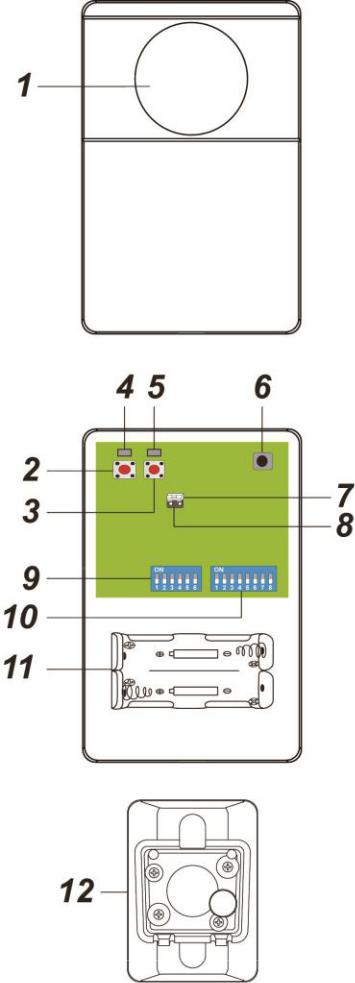

Identificazione delle parti

1. Occhio IR

   Trasmette il segnale IR agli elettrodomestici.

2. Pulsante ZigBee

3. Pulsante IR

4. LED ZigBee

   Lampeggia due volte – il telecomando IR si è unito correttamente alla rete ZigBee

   Lampeggia ogni 20 minuti – il telecomando IR ha perso la connessione alla rete ZigBee corrente.

5. LED indicatore IR

   Lampeggio lento – il telecomando IR è in modalità di apprendimento IR.

   Lampeggio rapido – il telecomando IR riceve un segnale IR in modalità di apprendimento o sta trasmettendo un segnale IR

   Lampeggia ogni mezzo secondo – dati IR cancellati

   Spento :

   1. Il telecomando IR sta memorizzando il segnale IR ricevuto in modalità di apprendimento.

   2. Il telecomando IR è in modalità inattiva.

6. Ricevitore segnale IR

7. Ponticello bassa potenza di trasmissione IR (JP1)

Ponticello On :Il collegamento del ponticello è inserito collegando i due pin

Potenza di trasmissione IR impostata su Bassa. (Impostazione di fabbrica)

Jumper Off: se il collegamento del ponte è rimosso o “parcheggiato” su un pin.

Ponticello OFF – Deselezionato.

1. Ponticello alta potenza di trasmissione IR (JP2)

Ponticello ON – Potenza di trasmissione IR impostata su Alta.

Ponticello OFF – Deselezionato.

NOTA IMPORTANTE:

I ponticelli JP1 e JP2 NON possono essere impostati su ON contemporaneamente

1. Set di interruttori Dip 1

   Per impostare il tipo di elettrodomestico

2. Set di interruttori Dip 2

   Per apprendere e testare il segnale IR

3. Vano batteria

4. Supporto rotante per montaggio a parete (opzionale)

Funzionalità

Rilevamento batteria e batteria scarica

Il telecomando IR utilizza due batterie al litio da 1,5V come fonte di alimentazione. Dispone della funzione di rilevamento batteria scarica. Quando viene rilevata una bassa tensione della batteria, il telecomando IR invierà un segnale di batteria scarica al coordinatore nella rete ZigBee.

Supervisione

Il telecomando IR trasmetterà un segnale di supervisione per segnalare periodicamente il suo stato in base all’impostazione dell’utente. L’intervallo predefinito di fabbrica è di 30 minuti. L’utente può anche premere una volta il pulsante ZigBee per trasmettere manualmente un segnale di supervisione.

Configurazione della rete ZigBee

Linee guida per i dispositivi ZigBee

Il telecomando IR è un protocollo di comunicazione wireless affidabile, a basso consumo energetico e ad alta efficienza di trasmissione. Basato sullo standard IEEE802.15.4, ZigBee consente di includere un gran numero di dispositivi in una rete e coordinarli per lo scambio di dati e la trasmissione di segnali.

A causa della struttura fondamentale della rete ZigBee, il dispositivo ZigBee cercherà attivamente di trovare e unirsi alla rete dopo l'accensione. Poiché eseguire l'operazione di connessione alla rete può consumare energia, è necessario seguire le istruzioni per evitare di scaricare la batteria di un dispositivo ZigBee.

• Assicurarsi che il router/coordinatore della rete ZigBee sia alimentato prima di inserire la batteria nel dispositivo ZigBee.

• Assicurarsi che il router/coordinatore della rete ZigBee sia alimentato e a portata mentre il dispositivo ZigBee è in uso.

-Non rimuovere un dispositivo ZigBee dal router o coordinatore ZigBee senza prima rimuovere la batteria dal dispositivo ZigBee.

Unirsi alla rete ZigBee

Come dispositivo ZigBee, il telecomando IR deve unirsi a una rete ZigBee per ricevere comandi dal coordinatore della rete ZigBee per trasmettere segnali IR. Seguire i passaggi sottostanti per unire il telecomando IR alla rete ZigBee.

1. Inserire le batterie per alimentare il telecomando IR.

2. Ppremere e tenere premuto il pulsante ZigBee per 10 secondi, quindi rilasciarlo per unirsi alla rete. Assicurarsi che la funzione permit-join sul router o coordinatore della rete ZigBee sia abilitata.

3. Dopo essersi unito alla rete ZigBee, il telecomando IR verrà registrato automaticamente nel sistema di sicurezza della rete. Controllare il pannello di controllo del sistema di sicurezza o il CIE (Control and Indicating Equipment) per confermare se l’unione e la registrazione sono avvenute con successo.

4. Se il telecomando IR si unisce correttamente alla rete ZigBee, il LED ZigBee lampeggerà due volte per indicarlo.

5. Dopo essersi unito alla rete ZigBee, se il telecomando IR perde la connessione alla rete ZigBee corrente, l’indicatore LED ZigBee lampeggerà ogni 20 minuti. Controllare le condizioni della rete ZigBee e la portata del segnale del telecomando IR per correggere la situazione.

Rimozione del dispositivo dalla rete ZigBee (Ripristino alle impostazioni di fabbrica)

Per rimuovere il dispositivo dalla rete ZigBee corrente, il telecomando IR deve essere messo in Ripristino di Fabbrica per completare la rimozione del dispositivo. La funzione di Ripristino di Fabbrica cancellerà le informazioni di impostazione memorizzate del telecomando IR e inviterà il dispositivo a cercare una nuova rete ZigBee.

Prima di rimuovere il dispositivo, assicurarsi che il dispositivo sia all’interno della portata del segnale della rete ZigBee corrente

1. Eliminare il telecomando IR dal pannello di controllo / CIE corrente.

2. Premere e tenere premuto il pulsante di funzione per 10 secondi, quindi rilasciare il pulsante per resettare il dispositivo.

3. Al reset, il telecomando IR cancellerà le impostazioni della rete ZigBee corrente e trasmetterà un segnale al coordinatore ZigBee per rimuovere se stesso dalla rete ZigBee corrente. Successivamente cercherà attivamente nuovamente una rete ZigBee disponibile e si unirà automaticamente alla rete.

Aggiornamento Firmware OTA

• Il dispositivo supporta la funzione di aggiornamento firmware OTA tramite la rete ZigBee, che può essere avviata dal coordinatore della rete ZigBee.

• Seguire i passaggi seguenti per eseguire l'aggiornamento firmware OTA.

1. Devi accedere al tuo Coordinatore ZigBee per eseguire l'aggiornamento del firmware over-the-air.

2. Nella pagina di configurazione, selezionare il dispositivo che si desidera aggiornare e selezionare il nuovo firmware ZigBee fornito. Fare riferimento al manuale utente del coordinatore ZigBee per i dettagli.

3. Premere OK per avviare il processo di aggiornamento, si prega di non eseguire altre azioni o spegnere il pannello.

4. La durata di un aggiornamento sarà di circa 20-30 minuti. Si noti che la durata può variare in base alla dimensione del file o alla distanza tra l'accessorio e il coordinatore.

5. Attendere che il firmware completi l'aggiornamento. Quando il progresso raggiunge il 100%, il dispositivo si riavvierà automaticamente. È inoltre possibile aggiornare nuovamente la pagina web per verificare se il firmware del dispositivo è stato aggiornato correttamente con la versione più recente visualizzata.

Apprendimento e test del segnale IR

Per utilizzare il telecomando IR per controllare il tuo elettrodomestico, il telecomando IR deve prima apprendere il segnale IR inviato dal telecomando dell’elettrodomestico. Seguire le istruzioni di seguito per completare il processo di apprendimento.

Si prega di mantenere il ricevitore IR lontano da luci dirette o dalla luce solare durante il processo di apprendimento per evitare interferenze.

Apprendimento

Passo 1. Entrare in modalità di apprendimento IR

1. Seguire le istruzioni nella Configurazione della rete ZigBee sezione per unire il telecomando IR alla tua rete ZigBee.

2. Assicurarsi che tutti gli interruttori sul blocco DIP Switch siano impostati su OFF in posizione.

3. Premere e tenere premuto il pulsante IR per 10 secondi e rilasciare quando il LED IR inizia a lampeggiare.

4. Il LED IR inizierà a lampeggiare lentamente per indicare che il telecomando IR è ora in modalità di apprendimento IR.

Passo 2. Selezionare il tipo di elettrodomestico

Il trasmettitore IR può apprendere fino a 5 set di segnali IR per 5 diversi elettrodomestici.

Prima di iniziare l’apprendimento, selezionare il numero dell’elettrodomestico con il Dip Switch Set 1 prima di procedere con l’apprendimento dei segnali. Il segnale IR appreso verrà assegnato al numero di elettrodomestico selezionato.

Selezionare il tipo di elettrodomestico secondo la seguente tabella Dip Switch Set 1. Per facilitare il riconoscimento e l’operazione dal pannello di controllo Climax ZigBee, a ogni tipo di dispositivo è stato assegnato un nome di visualizzazione nell’interfaccia del pannello di controllo; suggeriamo di apprendere i segnali IR in base ai tipi di elettrodomestici visualizzati.

“X” significa che la posizione di questo interruttore non influisce sulla selezione dell’elettrodomestico.

Esempio:

1. Per selezionare il condizionatore d’aria, spostare l’interruttore 1 su ON e gli interruttori 2-6 su OFF.

2. Per selezionare la televisione, spostare l’interruttore 2 su ON e gli interruttori 3-6 su OFF, ignorando la posizione dell’interruttore 1.

Passo 3. Apprendere i dati IR

Ogni tipo di elettrodomestico può apprendere fino a 8 segnali IR, selezionati con Dip Switch Set 2.

Esempio:

• Per selezionare il Segnale IR 1, spostare l’Interruttore 1 su ON e gli interruttori 2-8 su OFF.

• Per selezionare il Segnale IR 2, spostare l’Interruttore 2 su ON e gli interruttori 3-8 su OFF, ignorando la posizione dell’Interruttore 1.

1. Selezionare il Segnale IR desiderato regolando il dip switch. Suggeriamo di iniziare dal Segnale IR 1 spostando l’Interruttore 1 in posizione ON per selezionare il Segnale IR 1.

2. Punta il telecomando dell’elettrodomestico nella direzione opposta rispetto al ricevitore IR per evitare che il ricevitore IR riceva segnali IR indesiderati.

3. Regola il telecomando IR alla impostazione desiderata, quindi punta il telecomando verso il ricevitore IR e premi il pulsante del telecomando per trasmettere il segnale IR

Esempio:

• Per il telecomando del condizionatore, se imposti il telecomando su “Modalità Raffreddamento, 18°C, Velocità Ventola Auto” e spegni il telecomando, poi punti il telecomando verso il ricevitore IR e premi “ON”. Il ricevitore IR apprenderà il segnale “Modalità Raffreddamento, 18°C, Velocità Ventola Auto” per il condizionatore

• Per il telecomando della televisione, se punti il telecomando verso il ricevitore IR e premi ON/Off, il ricevitore IR apprenderà il segnale ON/OFF per la televisione.

1. Se il segnale viene ricevuto con successo, il LED IR lampeggerà rapidamente, poi si spegnerà per indicare che il telecomando IR sta memorizzando i dati del segnale IR, quindi lampeggerà lentamente di nuovo. Se hai inviato accidentalmente il segnale IR sbagliato, allontana il telecomando per modificare l’impostazione, poi puntalo di nuovo verso il ricevitore IR per ritrasmettere il segnale. Il nuovo segnale IR sovrascriverà quello vecchio.

2. Dopo aver terminato l’apprendimento, modificare l’impostazione del dip switch per apprendere un altro Segnale IR, ripetere la procedura dal punto 2 al 4. Suggeriamo di procedere dai Segnali IR 1 a 8 spostando i dip switch da 1 a 8 in posizione ON uno per uno.

3. Ripetere il processo per apprendere fino a un massimo di 8 segnali per ogni tipo di elettrodomestico.

4. Puoi regolare l’impostazione del Dip Switch set 2 per selezionare un altro tipo di elettrodomestico.

Passo 4. Uscire dalla modalità di apprendimento IR

1. Dopo aver completato l’apprendimento di tutti i segnali IR, premere una volta il pulsante IR per uscire dalla modalità di apprendimento, quindi impostare tutti gli interruttori in posizione OFF.

Test

Dopo aver completato l’apprendimento dei segnali IR, seguire le istruzioni di seguito per testare la trasmissione dei segnali IR.

1. Non entrare in modalità di apprendimento IR, regolare l’impostazione del Dip Switch di conseguenza per selezionare il tipo di elettrodomestico e il numero del segnale IR come appreso in precedenza.

2. Premere una volta il pulsante IR, il LED IR lampeggerà rapidamente per indicare che sta trasmettendo il segnale. Se non è stato appreso alcun segnale, il telecomando IR non invierà alcun segnale e il LED IR rimarrà spento.

3. Ripetere la procedura dai punti 1 a 2 per testare tutti i segnali IR appresi.

4. Dopo aver completato tutte le impostazioni, impostare tutti gli interruttori in posizione OFF.

Cancellazione dei dati IR

Per rimuovere tutti i segnali IR appresi per un tipo di elettrodomestico, seguire le istruzioni seguenti:

1. Rimuovere le batterie per spegnere il telecomando IR.

2. Selezionare il tipo di elettrodomestico che si desidera rimuovere utilizzando il Dip Switch set 1 secondo la tabella seguente

Spostare più di un interruttore su ON selezionerà più tipi di elettrodomestici,

Esempio:

• Spostare gli interruttori 1,2,3,4,5 su ON selezionerà tutti e 5 i tipi di elettrodomestici.

• Spostare l’Interruttore 1 e 3 su ON per selezionare Condizionatore d’Aria e Home Audio.

1. Premere e tenere premuti sia i pulsanti IR che ZigBee e inserire le batterie per alimentare il trasmettitore IR, non rilasciare ancora i pulsanti.

2. Continuare a tenere premuti entrambi i pulsanti IR e ZigBee fino a quando il LED IR si accende, quindi rilasciare i pulsanti

3. Il trasmettitore IR cancellerà i segnali IR memorizzati per i tipi di elettrodomestici selezionati, il LED IR lampeggerà continuamente.

4. Portare tutti gli interruttori in posizione OFF per tornare al funzionamento normale. Il LED IR si spegnerà.

Installazione

Il telecomando IR è progettato per essere montato a parete. Può essere montato avvitando direttamente il coperchio posteriore alla parete, oppure installando prima il supporto rotante e poi fissando il corpo principale sul supporto. Fare riferimento alla Copertura del segnale IR e selezione LED IR sezione seguente per informazioni sulla trasmissione del segnale IR prima di selezionare la posizione di montaggio del telecomando IR.

Montaggio del telecomando IR

Il telecomando IR è progettato per essere montato a parete. Può essere montato avvitando direttamente il coperchio posteriore alla parete, oppure installando prima il supporto rotante e poi fissando il corpo principale sul supporto. L’occhio IR dovrebbe essere rivolto verso l’elettrodomestico che si desidera controllare quando il telecomando IR è installato.

Il supporto rotante non è incluso nella spedizione standard ed è disponibile su richiesta.

Montaggio diretto a parete:

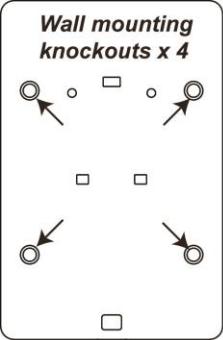

1. Aprire il coperchio e rompere i 4 punti di rottura sul coperchio posteriore.

2. Usare i fori come modello per praticare i fori nella parete, inserire i tasselli se necessario.

3. Avvitare il coperchio posteriore alla parete.

4. Riposizionare il coperchio anteriore sul coperchio posteriore.

Montaggio sul supporto rotante.

Il supporto rotante ha una testa regolabile che può essere attaccata al telecomando IR. Dopo aver installato il supporto sulla parete, l’utente può regolare l’angolo della testa per cambiare la direzione verso cui è rivolto il telecomando IR.

1. La base del supporto rotante ha 2 fori di montaggio. Usare i fori come modello per praticare i fori nella parete, inserire i tasselli se necessario.

2. Avvitare il supporto alla parete.

3. Agganciare il telecomando IR al supporto usando i fori sul retro.

4. Dopo aver completato l’installazione, puoi usare un cacciavite a croce per allentare la vite in cima al supporto, quindi regolare l’angolo del trasmettitore IR e serrare la vite per bloccare l’angolo del supporto.

Funzionamento

Controllo tramite pannello di controllo ZigBee

Il telecomando IR può essere controllato a distanza tramite i pannelli di controllo Climax ZigBee per trasmettere segnali IR. La selezione del tipo di elettrodomestico e del numero di segnale IR dal pannello di controllo farà sì che il telecomando IR invii il relativo segnale IR.

Esempio:

Selezionando “Funzione Condizionatore 1” il pannello controllerà il telecomando IR per inviare il Segnale IR 1 appreso per il tipo di elettrodomestico Condizionatore.

Copertura del segnale IR e selezione LED IR

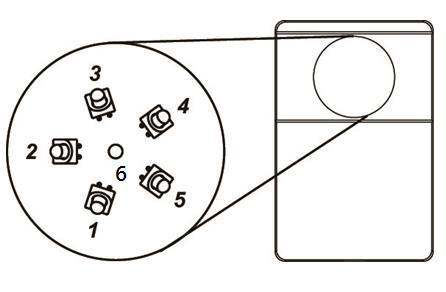

L’occhio IR del telecomando IR include 6 LED utilizzati per trasmettere i segnali IR, con 1 LED centrale e 5 LED circostanti. I 5 LED circostanti sono posizionati con un angolo di 45° rispetto alla scheda PCB. Copertura del segnale LED:

Ogni LED trasmette il segnale IR in una copertura a cono davanti al LED. I LED possono essere selezionati per trasmettere il segnale per ogni tipo di elettrodomestico tramite il tuo Gateway.

Esempio:

• Se selezioni il LED 1 per il condizionatore, il telecomando IR trasmetterà il segnale con il LED 1 quando invia un Segnale IR del tipo Condizionatore.

• Se selezioni il LED 2 e il LED 3 per Home Audio, il telecomando IR trasmetterà il segnale con entrambi i LED 2 e LED 3 quando invia un Segnale IR del tipo Home Audio.

Durante l’installazione del telecomando IR, seleziona il LED IR da utilizzare tramite il tuo pannello di controllo in base alla posizione di montaggio del telecomando IR per permettere al trasmettitore IR di inviare il segnale a tutti gli apparecchi della tua casa. Fare riferimento al manuale del pannello di controllo Climax per ulteriori informazioni sulle impostazioni e il controllo del telecomando IR.

Fare riferimento al diagramma sottostante per la copertura del segnale IR:

Potenza di trasmissione IR

Usare i ponticelli (JP2 e JP3) per regolare la potenza di trasmissione del segnale IR. L’impostazione predefinita di fabbrica è impostata su bassa potenza di trasmissione (JP1 ON).

Impostare il ponticello su JP2 aumenterà la portata di trasmissione del segnale IR.

Appendice (solo per sviluppatori)

ID del cluster UPIC

Attributo delle informazioni del cluster base

Attributo delle informazioni del cluster Power CFG

Attributo delle informazioni del cluster di identificazione

Attributo delle informazioni del cluster Thermostat

Modalità di sistema (0x001C):

Questo attributo determina quale segnale IR trasmettere quando UPIC riceve un comando dal pannello, in base al tipo e alla funzione del segnale IR appreso.

UPIC può apprendere fino a 5 set di tipi IR, 8 segnali per ogni tipo. Quando trasmette un segnale, il segnale IR deve essere

specificato con questo attributo.

Il formato è 0xXY

X = Tipo di elettrodomestico (1~5)

Y = Numero del segnale IR (1~8)

Ad esempio, se UPIC ha appreso un segnale IR nel Tipo di elettrodomestico 1, Segnale IR 8, il pannello dovrebbe inviare un comando con l’attributo impostato su 0x18 per far sì che UPIC trasmetta questo segnale.

Seleziona Invia LED IR (0x1011):

UPIC può controllare fino a 5 tipi di elettrodomestici (Tipo 1 ~ 5) con i suoi 6 LED IR. Può essere configurato per inviare il segnale IR con LED diversi usando questo attributo.

Il formato dovrebbe essere letto come segue, usando come esempio il valore predefinito 0x2020202020

Per ogni valore del tipo di elettrodomestico, il valore dovrebbe essere letto nei bit 0~5, nel formato seguente:

Per esempio: 0x20 = 0010 0000 in rappresentazione binaria dei bit, il che significa che solo il LED 6 (il LED centrale) sarà attivato quando UPIC trasmette un segnale IR per questo tipo di elettrodomestico.

Se vuoi impostare che il segnale IR venga trasmesso sia con il LED 2 che con il LED 6, il valore in bit sarà 0010 0010 = 0x22

0010 0010 in rappresentazione binaria = 0x22 in esadecimale; se desideri applicare questa impostazione solo al Tipo di elettrodomestico 1 e lasciare invariati gli altri tipi di elettrodomestico, l’impostazione finale dell’attributo sarà: 0x2220202020

Puoi usare questo attributo per programmare quali LED dovrebbero essere attivati per i diversi tipi di elettrodomestici IR

NOTA IMPORTANTE:

Sebbene sia possibile impostare la trasmissione con più LED quando si invia un segnale IR, si prega di impostare NON PIÙ DI 2 LED da attivare. Il motivo di tale limitazione è che per ogni LED aggiuntivo attivato, il consumo di energia aumenterà notevolmente. Se attivi più di 2 LED, la batteria si esaurirà in un tempo molto più breve rispetto a quanto ideale.
