SCM-8ZBS
Controllo Tapparella (Zigbee)
Introduzione
SCM-8ZBS è un Controllo Tapparella ZigBee. L'utente può controllare lo SCM tramite la rete ZigBee a distanza o manualmente collegando un interruttore al Controllo Tapparella.
Il Controllo Tapparella utilizza la tecnologia ZigBee per la trasmissione wireless dei segnali. ZigBee è un protocollo di comunicazione wireless affidabile, a basso consumo energetico e con alta efficienza di trasmissione. Basato sullo standard IEEE802.15.4, ZigBee permette di includere un gran numero di dispositivi in una rete e di coordinarli per lo scambio di dati e la trasmissione di segnali.
Il Controllo Tapparella funge da dispositivo terminale nella rete ZigBee. Può essere inserito nella rete ZigBee per trasmettere o ricevere segnali, ma non può permettere ad altri dispositivi ZigBee di unirsi alla rete tramite il Controllo Tapparella.
Identificazione delle parti
Pulsante Funzione
Premere una volta: Trasmette un segnale di supervisione.
Premere e tenere premuto per 3~9 secondi: Entra in modalità calibrazione.
Premere e tenere premuto per 10 secondi: Ripristina il Controllo Tapparella per unirsi alla rete ZigBee.
Indicatore LED
L'indicatore LED viene utilizzato per indicare lo stato del Controllo Tapparella:
Lampeggio singolo: Il Controllo Tapparella è stato ripristinato.
Lampeggio doppio: Il Controllo Tapparella si è unito correttamente a una rete ZigBee.
Lampeggio 5 volte: calibrazione manuale riuscita.
Lampeggio una volta ogni 20 minuti:
Il Controllo Tapparella ha perso la connessione con la rete ZigBee attuale.
Fori di montaggio
Interruttore locale S1 (Direzione apertura)
Collegare un interruttore esterno a questo terminale. Attivare questo interruttore per controllare la tapparella facendola salire verso la direzione "Aperto" attivando l'Uscita Motore O1. Attivare questo interruttore quando la tapparella sta scendendo verso la direzione "Chiuso" fermerà la tapparella.
Interruttore locale S2 (Direzione chiusura)
Collegare un interruttore esterno a questo terminale. Attivare questo interruttore per controllare la tapparella facendola scendere verso la direzione "Chiuso" attivando l'Uscita Motore O2.
Attivare questo interruttore quando la tapparella sta salendo verso la direzione "Aperto" fermerà la tapparella.
Uscita motore O1 (Direzione apertura)
Collegare al terminale di Apertura del motore della tapparella.
Uscita motore O2 (Direzione chiusura)
Collegare al terminale di Chiusura del motore della tapparella.
Alimentazione L (Fase)
Alimentazione N (Neutro)
Morsetto di sollievo della tensione
Il morsetto è usato per fissare i fili e fornire sollievo alla tensione per proteggere i fili dal taglio del metallo.
Clip per cavi
La clip per cavi è usata per gestire i fili.
Specifiche
Alimentazione: 110 - 230VAC, 50/60Hz
Corrente di carico supportata: 1/4 HP (Cavalli vapore); 1,8 Ampere per motori con fattore di potenza compensato (carichi induttivi)
Protocollo di comunicazione: ZigBee Pro Home Automation 1.2, 2,4 GHz
Attenzione
Tutti i lavori sul dispositivo, inclusi installazione e manutenzione, devono essere eseguiti da un elettricista qualificato e autorizzato.
Prima dell’installazione o di qualsiasi lavoro di manutenzione, assicurarsi che l’alimentazione sia stata scollegata.
Non collegare il dispositivo a carichi che superino la corrente di carico supportata.
Collegare il dispositivo solo a motori alimentati in AC.
Installazione

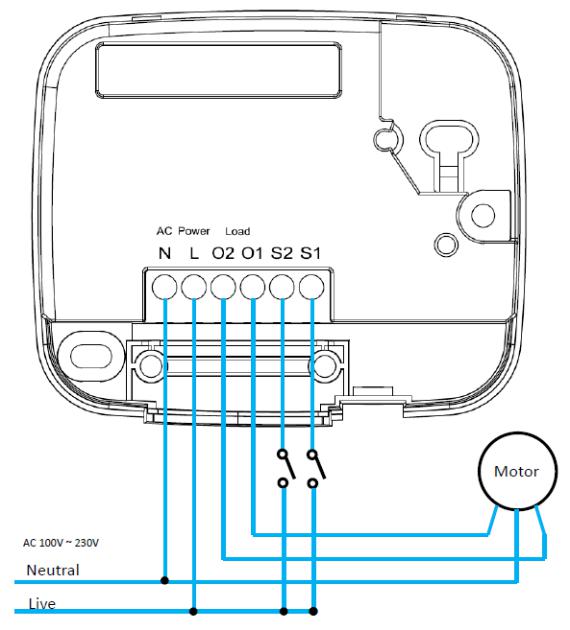

SCM-8ZBS dovrebbe essere collegato secondo lo schema seguente:
Collegare il terminale N dello SCM al terminale N dell’alimentazione.
Collegare il terminale L dello SCM al terminale L dell’alimentazione.
Collegare il terminale O1 dello SCM al terminale Apri del motore della tapparella.
Collegare il terminale O2 dello SCM al terminale Chiudi del motore della tapparella.
(Interruttore locale opzionale) Collegare i terminali S2 e S1 dello SCM al terminale L dell’alimentazione.
Inserire ogni filo nel terminale a cui deve essere collegato, serrare ogni vite per chiudere le clip e mantenere i fili in posizione.
Dopo che i fili sono collegati, utilizzare la clip per cavi per gestire i fili e posizionare la clip per cavi sulla base con la sua apertura rivolta a sinistra.
Configurazione della rete ZigBee
Linee guida per i dispositivi ZigBee
ZigBee è un protocollo di comunicazione wireless affidabile, a basso consumo energetico e con alta efficienza di trasmissione. Basato sullo standard IEEE802.15.4, ZigBee consente di includere un numero di dispositivi in una rete e di coordinarli per lo scambio di dati e la trasmissione di segnali.
Unirsi alla rete ZigBee
Come dispositivo ZigBee, il Controllo Tapparella deve unirsi a una rete ZigBee per ricevere comandi. Si prega di seguire i passaggi seguenti per inserire il Controllo Tapparella in una rete ZigBee
Collegare l'alimentazione al Controllo Tapparella secondo le istruzioni di installazione nella sezione precedente e accendere il Controllo Tapparella.
Premere e tenere premuto il pulsante funzione per 10 secondi mentre il Controllo Tapparella si ripristina e inizia a cercare una rete ZigBee esistente. Assicurarsi che la funzione di permesso di join sul router o coordinatore della rete ZigBee sia abilitata.
Se il Controllo Tapparella si unisce correttamente a una rete ZigBee, l'indicatore LED lampeggerà due volte per confermare.
Dopo l'unione alla rete ZigBee, il Controllo Tapparella verrà registrato automaticamente nella rete. Controllare il coordinatore della rete ZigBee, il pannello di controllo di sistema o il CIE (Control and Indicating Equipment) per verificare se l'unione e la registrazione sono avvenute con successo.
Dopo l'unione alla rete ZigBee, se il Controllo Tapparella perde la connessione alla rete ZigBee corrente, l'indicatore LED lampeggerà ogni 20 minuti. Controllare le condizioni della rete ZigBee e la portata del segnale del Controllo Tapparella per correggere la situazione.
Rimozione del dispositivo dalla rete ZigBee (Ripristino alle impostazioni di fabbrica)
Per rimuovere il Controllo Tapparella dalla rete ZigBee corrente, il Controllo Tapparella deve essere riportato alle impostazioni di fabbrica per completare la rimozione del dispositivo. La funzione di ripristino alle impostazioni di fabbrica cancellerà le informazioni di impostazione memorizzate nel Controllo Tapparella e farà sì che il dispositivo cerchi una nuova rete ZigBee.
Prima di rimuovere il dispositivo, assicurarsi che il Controllo Tapparella sia all'interno della portata del segnale della rete ZigBee corrente
Premere e tenere premuto il pulsante funzione per 10 secondi, quindi rilasciare il pulsante per ripristinare il Controllo Tapparella.
Al ripristino, il Controllo Tapparella cancellerà l'impostazione della rete ZigBee corrente e trasmetterà un segnale al coordinatore ZigBee per rimuoversi dalla rete ZigBee corrente. Successivamente cercherà nuovamente attivamente una rete ZigBee disponibile e si unirà automaticamente alla rete.
Supervisione
Il Controllo Tapparella invierà un segnale di supervisione per riportare il proprio stato regolarmente secondo l'impostazione dell'utente. L'intervallo predefinito di fabbrica è di 30 minuti. L'utente può anche premere una volta il Pulsante Funzione per trasmettere manualmente un segnale di supervisione.
Funzionamento
Calibrazione
Il tempo di attivazione predefinito del Controllo Tapparella è 4 minuti. Quando il pulsante Su/Giù viene premuto o il coordinatore della rete ZigBee trasmette il comando Su/Giù, attiverà il motore della tapparella per 4 minuti.
Perché il Controllo Tapparella funzioni correttamente, il suo tempo di attivazione deve essere calibrato. Ci sono due modi per regolare il tempo di attivazione:
Comando ZigBee: Il tempo di attivazione può essere regolato inviando un comando dal coordinatore della rete ZigBee. (Vedi Appendice – Attributo Level Cluster – OnTransitionTime / OffTransitionTime, unità minima regolabile 100 ms)
Calibrazione manuale: Calibrare l’attivazione secondo la procedura seguente:
Prima della calibrazione, gli interruttori locali esterni devono essere collegati al Controllo Tapparella.
Premere e tenere premuto il pulsante Funzione per 3~9 secondi e rilasciare per entrare nella modalità Calibrazione. Il Controllo Tapparella si muoverà verso la direzione “Apertura” per 4 minuti all'ingresso nella modalità Calibrazione.
Attendere 4 minuti affinché il Controllo Tapparella smetta di scorrere in direzione “Apertura”, quindi attivare l'interruttore locale esterno collegato per chiudere la tapparella.
Attivare l'interruttore locale esterno “Apertura” nel momento in cui la tapparella è completamente chiusa. Il Controllo Tapparella registrerà il tempo impiegato tra il passaggio 3 e il passaggio 4 come nuovo “tempo di chiusura”.
Il Controllo Tapparella si muoverà verso la direzione di apertura dopo il passaggio 4.
Attivare l'interruttore locale esterno “Chiusura” nel momento in cui la tapparella è completamente aperta. Il Controllo Tapparella registrerà il tempo impiegato tra il passaggio 5 e il passaggio 6 come nuovo “tempo di apertura”.
Esempio
Se impiega 30 secondi per la tapparella da Aperta a Chiusa, e 40 secondi per passare da Chiusa ad Aperta, il nuovo tempo di chiusura sarà 30 secondi e il nuovo tempo di apertura sarà 40 secondi.
Dopo la calibrazione, ogni volta che il Controllo Tapparella riceve il comando di chiusura, si muoverà verso la direzione di chiusura per 30 secondi. Quando riceve il comando di apertura, si muoverà verso l'apertura per 40 secondi.
Il tempo di attivazione sarà reimpostato a 4 minuti ogni volta che il Controllo Tapparella si unisce a una rete ZigBee.
Se il processo di calibrazione manuale ha successo, il LED lampeggerà 5 volte per indicarlo.
Controllo Tapparella
Rete ZigBee
Dopo che il Controllo Tapparella si è unito correttamente a una rete ZigBee, il coordinatore può controllare da remoto la tapparella per aprire, chiudere o fermare trasmettendo comandi tramite la rete ZigBee.
Quando il Controllo Tapparella riceve il segnale di apertura/chiusura dal coordinatore, si muoverà verso la direzione di apertura/chiusura secondo il tempo di attivazione calibrato per aprire/chiudere completamente la tapparella.
Lo stato della tapparella può anche essere regolato in percentuale da 0%, 10%, 20%... fino al 100% tramite il Coordinatore ZigBee.
La percentuale di apertura corrente viene inoltre trasmessa al coordinatore ZigBee.
Interruttore Locale
Se è collegato un Interruttore Locale opzionale, gli utenti possono anche premere il pulsante dell'interruttore per aprire/chiudere la tapparella.
Premere e rilasciare l'interruttore per meno di 1 secondo controllerà la tapparella per aprirla o chiuderla completamente.
Premere e tenere premuto l'interruttore per più di 1 secondo controllerà l'apertura o la chiusura della tapparella fino al rilascio dell'interruttore. Quando l'interruttore viene rilasciato, la tapparella si fermerà.
Premere l'interruttore mentre la tapparella si sta muovendo nella direzione opposta fermerà la tapparella. Premere nuovamente l'interruttore per aprire/chiudere la tapparella.
Ad esempio, premendo l'interruttore di discesa mentre la tapparella si sta aprendo si fermerà la tapparella; premere di nuovo l'interruttore di discesa per iniziare a chiudere la tapparella.
Aggiornamento Firmware OTA (solo per versione OTA)
Il Controllo Tapparella supporta la funzione di aggiornamento firmware OTA tramite la rete ZigBee, che può essere avviata dal coordinatore della rete ZigBee.
Seguire i passaggi seguenti per eseguire l'aggiornamento firmware OTA.
Passo 1. Devi accedere al tuo Coordinatore ZigBee per eseguire l'aggiornamento del firmware over-the-air.
Passo 2. Nella pagina di configurazione, selezionare il dispositivo che si desidera aggiornare e selezionare il nuovo firmware ZigBee fornito. Fare riferimento al manuale utente del coordinatore ZigBee per i dettagli.
Passo 3.Premere "OK" per avviare il processo di aggiornamento e il LED continuerà a lampeggiare. Durante il processo OTA, non eseguire altre azioni né spegnere il pannello.
Passo 4.La durata di un aggiornamento sarà di circa 20-30 minuti. Si noti che la durata può variare in base alla dimensione del file o alla distanza tra l'accessorio e il coordinatore.
Passo 5.Attendere che il firmware completi l'aggiornamento. Quando il progresso raggiunge il 100%, il dispositivo si riavvierà automaticamente. È inoltre possibile aggiornare nuovamente la pagina web per verificare se il firmware del dispositivo è stato aggiornato correttamente con la versione più recente visualizzata.
Appendice (Solo per sviluppatori)
Controllo Tapparella con Relè di Alimentazione e Cluster Meter ID
Attributo delle informazioni del cluster base
Attributo delle informazioni del cluster di identificazione
Attributo delle informazioni del cluster On/Off
Informazioni sugli attributi del Cluster Level
Informazioni sugli attributi del cluster Shade
Attributi delle informazioni del cluster Gruppi
Informazioni sugli attributi del cluster Scenes
