VESTA-116
AQS-3ZW
Sensore di Qualità dell'Aria
L'AQS-1/AQS-3 è un sensore di qualità dell'aria interno Z-Wave™ progettato per rilevare e monitorare le particelle sospese nell'aria (PM2.5), la temperatura, l'umidità, l'illuminamento (lux) e l'anidride carbonica (opzionale) all'interno dei locali. Il livello di qualità dell'aria è indicato da diversi colori LED.
Il Sensore di Qualità dell'Aria è compatibile solo con Gateway/ Pannello di Controllo Z-Wave. Z-Wave è un protocollo di comunicazione wireless che utilizza una radio RF a basso consumo. Sfruttando la rete mesh Z-Wave, i comandi possono essere instradati verso la destinazione tramite prodotti Z-Wave “in ascolto” intermedi. La serie AQS-ZW include i seguenti modelli:
Nome del modello
PM2.5
Temperatura
Umidità
CO2
AQS-1ZW
v
v
v
AQS-3ZW
v
v
v
v

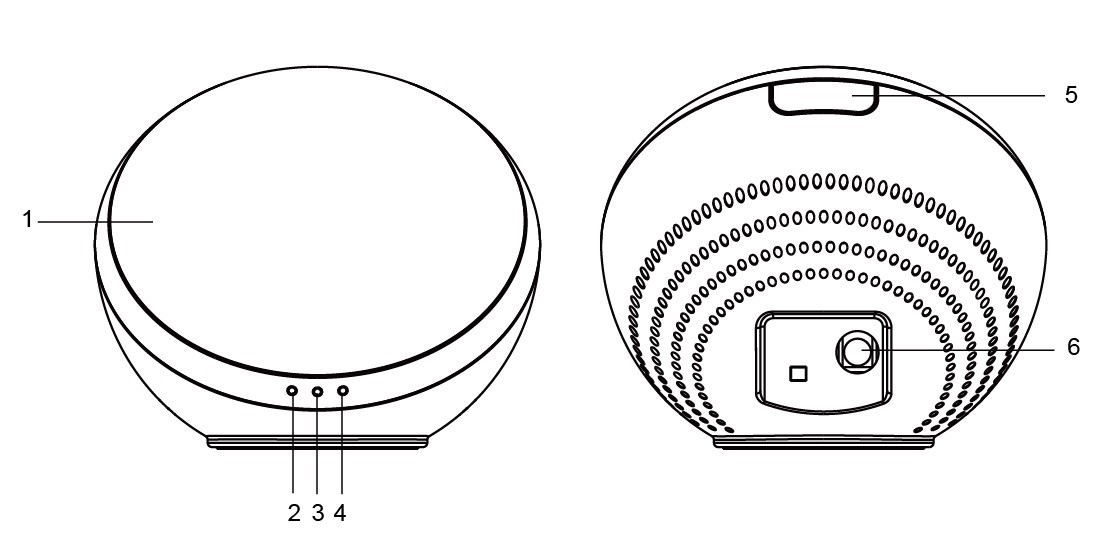

Identificazione delle parti
Luce RGB
Indicatore LED (Verde)
Indicatore LED (Arancione)
Indicatore LED (Rosso)
Pulsante Funzione
-Premere il pulsante una volta per accendere/spegnere la luce RGB.
-Premere il pulsante una volta per inviare i segnali di luce RGB, temperatura, umidità, PM2.5 e concentrazione di CO2.
-Premere il pulsante 3 volte entro 1 secondo per trasmettere un codice di apprendimento.
-Premere e tenere premuto il pulsante per 2 secondi per entrare nella modalità di cambio colore della luce RGB.
-Premere e tenere premuto il pulsante per 10 secondi per eseguire il reset di fabbrica.
Jack DC
Si collega a un adattatore DC 12V 1A
Funzionalità
Alimentazione
Il Sensore di Qualità dell'Aria è alimentato collegando un adattatore con uscita DC 12V e 1A. Assicurarsi di utilizzare solo un adattatore con la corretta tensione AC per evitare danni ai componenti, o utilizzare solo l'adattatore di alimentazione AC incluso con il Sensore di Qualità dell'Aria.
Se viene rilevato un guasto dell'alimentazione AC, il Sensore di Qualità dell'Aria invierà un rapporto di guasto AC al Pannello di Controllo.
Rilevamento della temperatura e dell'umidità
Il Sensore di Qualità dell'Aria misura temperatura e umidità ogni 5 secondi e invia i dati al Pannello di Controllo ogni 30 minuti. Se la temperatura cambia di +/- 2°C, o l'umidità cambia del 10%, il sensore segnalerà al Pannello di Controllo.
L'intervallo di rilevamento della temperatura è circa -10°C ~ 50°C (14°F ~ 122°F). L'intervallo di rilevamento dell'umidità è circa 0% ~ 95% UR.
Rilevamento PM2.5
Il Sensore di Qualità dell'Aria rileva il PM2.5 nell'aria ogni 30 secondi e invia i dati al Pannello di Controllo ogni 30 minuti. Se la concentrazione cambia di +/- 6 μg/m3, il Sensore di Qualità dell'Aria segnalerà al Pannello di Controllo.
Il Sensore di Qualità dell'Aria indica la qualità dell'aria ambientale con tre livelli.
Quando la qualità dell'aria è "malsana", il Sensore di Qualità dell'Aria invierà un segnale al Pannello di Controllo e la luce RGB lampeggerà in rosso per ricordarlo all'utente.
Quando la qualità dell'aria passa da "malsana" a "moderata", la luce RGB smetterà di lampeggiare in rosso e il Sensore di Qualità dell'Aria invierà un segnale di ripristino al Pannello di Controllo.
Quando la luce RGB lampeggia in rosso, premendo il Pulsante Funzione si interromperà il lampeggio e la luce RGB tornerà al colore originale.
Se la qualità dell'aria rimane "malsana", la luce RGB lampeggerà nuovamente in rosso dopo 15 minuti.
Indice di Qualità dell'Aria (AQI)
Concentrazione nell'Aria
(0-50)
Buona
(51-100)
Moderata
(101- sopra)
Malsana
Rilevamento Anidride Carbonica (solo AQS-3)
Il Sensore di Qualità dell'Aria misura la concentrazione di CO2 ogni 5 secondi e invia i dati al Pannello di Controllo ogni 30 minuti. Se la concentrazione di CO2 cambia di +/- 100 ppm per due volte consecutive, il sensore segnalerà al Pannello di Controllo.
Se la concentrazione di CO2 rilevata è superiore a 1000 ppm, l'AQS-3 invierà un segnale di allarme CO2 al Pannello di Controllo. Se la concentrazione di CO2 scende sotto i 1000 ppm, l'AQS-3 invierà un segnale di ripristino CO2 al Pannello di Controllo.
Indicatore LED
CO2
Verde
0-800 ppm
Arancione
800-1000 ppm
LED
1000 ppm - sopra
Luce RGB
La luce RGB del Sensore di Qualità dell'Aria può essere regolata da remoto dal Coordinatore Z-Wave inviando comandi. Gli utenti possono regolare colore, saturazione e percentuale di luce.
Premere una volta il Pulsante Funzione per accendere/spegnere la luce RGB.

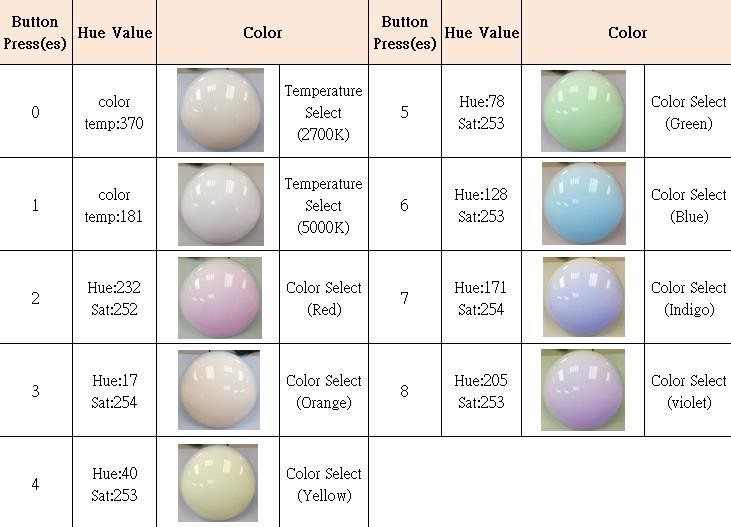

Gli utenti possono anche selezionare localmente il colore della luce RGB. Premere e tenere premuto il Pulsante Funzione per 2 secondi per entrare nella modalità di cambio colore della luce RGB. Successivamente ogni pressione del pulsante porterà alla selezione del colore successivo. Il ciclo da 0 a 8 può essere ripetuto in sequenza. Si prega di fare riferimento alla tabella seguente.
Il Sensore di Qualità dell'Aria uscirà automaticamente dalla modalità di cambio colore della luce RGB dopo 6 secondi di inattività. La luce RGB lampeggerà con il colore impostato attualmente per indicare l'uscita.
Aggiunta Dispositivo (Inclusione)
Questo prodotto può essere incluso e operare in qualsiasi rete Z-Wave con altri dispositivi certificati Z-Wave di altri produttori e/o altre applicazioni. Tutti i nodi non alimentati a batteria nella rete agiranno come ripetitori indipendentemente dal produttore per aumentare l’affidabilità della rete.
Inserire l'adattatore di alimentazione AC; collegarlo al Jack DC sul Sensore di Qualità dell'Aria per alimentarlo.
Mettere il Gateway Z-Wave o il Pannello di Controllo in Inclusione modalità (si prega di fare riferimento al manuale del Gateway Z-Wave o del Pannello di Controllo).
Entro 1 secondo, premere il pulsante funzione 3 volte.
Fare riferimento al manuale operativo del Gateway Z-Wave o del Pannello di Controllo per completare il processo di inclusione.
Se il sensore è già aggiunto (incluso) in un altro Gateway/Pannello Z-Wave, o se il sensore non può essere aggiunto all'attuale Gateway/Pannello Z-Wave, si prega di escluderlo prima (vedere Rimozione Dispositivo) prima di tentare di includerlo in esso nell'attuale Gateway/Pannello Z-Wave.
Rimozione Dispositivo (Esclusione)
Il Sensore di Qualità dell'Aria deve essere rimosso dalla rete Z-Wave esistente prima di essere incluso in un'altra. Sono disponibili due metodi per escludere un dispositivo.
Modalità di esclusione
Mettere il Gateway Z-Wave o il Pannello di Controllo in Modalità esclusione (si prega di fare riferimento al manuale del Gateway Z-Wave o del Pannello di Controllo).
Entro 1 secondo, premere il Pulsante Funzione 3 volte e il dispositivo verrà rimosso dalla rete Z-Wave.
Ripristino di fabbrica
(Usare il ripristino di fabbrica solo quando il Pannello di Controllo/Gateway di rete è assente o non funzionante). Premere e tenere premuto il Pulsante Funzione per 10 secondi per eseguire il reset di fabbrica.
Nota:
Il ripristino ai valori di fabbrica del dispositivo lo riporterà alle impostazioni predefinite di fabbrica (escluso dalla rete Z-Wave). Il Gateway Z-Wave o il Pannello di Controllo manterranno comunque le proprie impostazioni Z-Wave. Si prega di fare riferimento al manuale del Gateway o del Pannello di Controllo su come rimuovere le impostazioni Z-Wave del dispositivo.
Installazione
Posizionamento del Sensore di Qualità dell'Aria
Il Sensore di Qualità dell'Aria dovrebbe essere posizionato su una superficie piana con un'area libera attorno nel locale che si desidera monitorare. Per la migliore qualità di visualizzazione della luce LED, il Sensore di Qualità dell'Aria dovrebbe essere posto all'altezza normale del naso, ad esempio su una libreria, scrivania, tavolino laterale o comodino nel soggiorno, studio o camera da letto. Più aperta è la posizione di posizionamento, più accurate saranno le misurazioni della qualità dell'aria.
Informazioni Z-Wave
Tipo generico: Switch Multilivello
Tipo specifico: Colore Regolabile Multilivello
ID tipo prodotto: 0x0004
ID prodotto: 0x0020
Tipo di ruolo: Slave Sempre Attivo (AOS)
Sicurezza: S2 Non autenticato
Supporto/Classi di Comando
Supporto CC obbligatorio:
Info Z-Wave Plus CC, V2
Switch Binary CC (security 2)
Sensor Multilevel CC, V11 (security 2)
Switch Color CC, V1 (security 2)
Association CC, V2 (security 2)
Multi Channel Association CC, V3 (security 2)
Association Group Information CC (security 2)
Manufacturer Specific CC, V2 (security 2) Transport Service CC, V2
.Version CC, V3 (security 2)
.Device Reset Locally CC (security 2)
.Powerlevel CC (security 2)
.Security CC
Security 2 CC
.Supervision CC
.Firmware Update MD CC, V4 (security 2)
Gruppi Z-Wave (Versione 2 della Command Class Association)
L'AQS può essere impostato per inviare rapporti ai dispositivi Z-Wave associati. Supporta 1 gruppo di associazione.
Gruppo 1 per “LifeLine”: (nodo massimo: 5)
Switch Binary (COMMAND_SWITCH_BINARY, SWITCH_BINARY_REPORT)
Sensor Multilevel (COMMAND_SWITCH_MULTILEVEL, SWITCH_MULTILEVEL_REPORT)
Switch Color (COMMAND_SWITCH_COLOR, SWITCH_COLOR_REPORT)
Ripristino Dispositivo Localmente
(COMMAND_CLASS_DEVICE_RESET_LOCALLY, DEVICE_RESET_LOCALLY_NOTIFICATION)
Rapporto Switch Binary: Trasmetterà il comando switch binary FF quando il LED è acceso e 00 quando il LED è spento.
Sensor Multilevel: Quando variano i livelli rilevati di temperatura, umidità, PM2.5 o CO2; l'AQS trasmetterà il comando sensor multilevel.
Switch Color: Se il valore del colore del LED cambia, verrà trasmesso il comando sensor switch color.
Reset di Fabbrica: Quando l'AQS è stato ripristinato allo stato predefinito di fabbrica, invierà Device Reset Locally a tutti i nodi del Gruppo 1.
Formato Dati della Command Class
Rapporto Temperatura/Umidità: [COMMAND_CLASS_SENSOR_MULTILEVEL] [SENSOR_MULTILEVEL_REPORT]
Se viene trasmesso il segnale di temperatura 01 42 09 D1, 09D1 può essere visto come 0x09D1 in numero esadecimale. È possibile convertire l'esadecimale in decimale e dividere per 100 per controllare il dato di temperatura (in Celsius). 0x09D1=2513=25.13℃.
Se viene trasmesso il segnale di umidità 05 02 00 3B, 003B può essere visto come 0x003B in numero esadecimale. È possibile convertire l'esadecimale in decimale per verificare il livello di umidità (in percentuale). 003B=0x003B=59%
Rapporto PM2.5: [COMMAND_CLASS_SENSOR_MULTILEVEL] [SENSOR_MULTILEVEL_REPORT]
Se viene trasmesso il segnale PM2.5 23 0A 00 02, 0002 può essere visto come 0x0002 in numero esadecimale. È possibile convertire l'esadecimale in decimale per verificare il valore PM2.5. 0002=0x0002=2 μg/m3
Rapporto CO2: [COMMAND_CLASS_SENSOR_MULTILEVEL] [SENSOR_MULTILEVEL_REPORT]
Se viene trasmesso il segnale CO2 11 02 06 99, 0699 può essere visto come 0x0699 in numero esadecimale. È possibile convertire l'esadecimale in decimale per verificare il valore di CO2. 0699=0x0699=1689 ppm
Rapporto RGB: [COMMAND_CLASS_SWITCH_COLOR] [SWITCH_COLOR_REPORT]
Se viene trasmesso il segnale RGB 02FF, 023D può essere visto come 0x023D in numero esadecimale. È possibile convertire l'esadecimale in decimale per verificare il colore RGB e il valore del colore. 02=colore rosso; 03=colore verde; 04=colore blu 3D =0x3D =61 ppm
