VESTA-025

TSP-3

Tastiera Touchscreen

Introduzione

La Tastiera Touchscreen fornisce un controllo del sistema di sicurezza in loco facile da usare, per maggiore flessibilità e comodità.

Quando connessa al Pannello di Controllo del sistema tramite rete Wi-Fi, la Tastiera Touchscreen consente un accesso rapido al Pannello di Controllo, permettendo agli utenti di inserire, disinserire o inserire in modalità casa il sistema di sicurezza e controllare i dispositivi domestici.

Panoramica del Sistema

Identificazione delle parti

1. Camera - Scorrere l'interruttore verso l'alto o verso il basso per rivelare o nascondere la fotocamera.

2. Pulsante di Accensione

3. Porta Micro USB

4. Slot per Scheda Micro SD

5. Jack per Cuffie

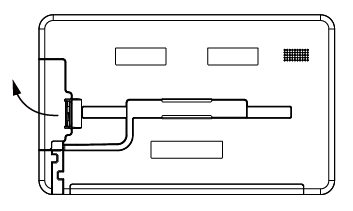

6. Spazio per la Gestione dei Cavi

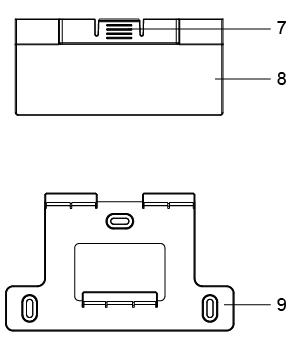

7. Intaglio

8. Staffa per Posizionamento su Scrivania

1. Staffa per Montaggio a Parete

Alimentazione

La Tastiera Touchscreen è alimentata da una batteria ricaricabile. Per caricare la batteria, premere la linguetta per aprire il vano e collegare un adattatore 5V/1,5A alla porta Micro USB del dispositivo e collegare l'altra estremità alla rete elettrica.

Iniziare

Attrezzatura necessaria

L'attrezzatura seguente è necessaria per utilizzare la vostra Tastiera Touchscreen:

• Un router che supporti la rete Wi-Fi a 2,4 GHz. L'hub dovrebbe essere connesso a questo router con accesso a Internet.

Impostazione

Per configurare la vostra Tastiera Touchscreen per accedere all'hub:

Passo 1. Accendere la Tastiera Touchscreen.

Passo 2. Selezionare la lingua.

Passo 3. Selezionare l'SSID WiFi del router a cui l'hub è connesso. Inserire la password della rete WiFi se richiesta, e fare clic su “OK”.

Passo 4. Mettere il vostro Hub in modalità apprendimento (fare riferimento al manuale utente dell'Hub per i dettagli). Si noti che il processo di apprendimento è richiesto solo per la prima configurazione.

Passo 5. La Tastiera Touchscreen cercherà automaticamente gli hub disponibili. Selezionare l'hub a cui si desidera accedere.

Nota:

La Tastiera Touchscreen è compatibile con il Videocitofono Climax (Vesta-109) e le telecamere IP. Sono supportate fino a 6 telecamere IP e VDP. Assicurarsi di aggiornare il firmware del dispositivo e del pannello all'ultima versione per la compatibilità.

Assicurarsi che il Pannello di Controllo, il VDP e la Tastiera Touchscreen siano nella stessa rete locale (LAN). Inoltre, sia il VDP che la Tastiera Touchscreen devono essere aggiunti allo stesso Pannello di Controllo, altrimenti i dispositivi non saranno identificati.

Passo 6. Entrerete nella dashboard che visualizza la data e l'ora correnti. Ora potete accedere e controllare il vostro Hub e i dispositivi smart direttamente dalla Tastiera Touchscreen.

Installazione hardware

Istruzioni di Installazione

Sono disponibili due opzioni di montaggio per l'installazione della Tastiera Touchscreen. Gli utenti possono scegliere di installare il dispositivo in qualsiasi punto della casa o dell'ufficio in base alle proprie esigenze. Inoltre, è fornita una staffa per il montaggio a parete per migliorare la flessibilità di installazione e consentire di fissare la Tastiera Touchscreen in un luogo specifico.

Posizionamento su Scrivania

È fornita una staffa per il posizionamento su scrivania per collocare la Tastiera Touchscreen nel luogo desiderato. Si prega di seguire i passaggi seguenti:

Passo 1. Fissare la staffa per il posizionamento su scrivania al lato posteriore della Tastiera Touchscreen nella direzione delle frecce come mostrato sotto fino a sentire un “clic”. Se si desidera rimuovere la staffa, premere semplicemente le tacche su entrambi i lati e sollevare delicatamente verso l'alto.

Passo 2. Posizionare la Tastiera Touchscreen nella posizione desiderata.

Montaggio a Parete

È inclusa anche una staffa per il montaggio a parete per posizionare la Tastiera Touchscreen in un luogo fisso quando non in uso. Si prega di seguire i passaggi seguenti:

Passo 1. Usare i tre fori di montaggio sulla staffa come modello per praticare i fori.

Passo 2. Inserire i tasselli se si fissa su intonaco o mattone.

Passo 3. Avvitare la staffa alla parete con le 3 viti fornite.

Passo 4. Fissare la Tastiera Touchscreen sulla staffa.

Passo 5. Tenere la Tastiera Touchscreen e spingere delicatamente verso il basso fino a sentire un suono di “clic”.

Notifica Batteria Scarica

Quando la batteria è scarica, verrà visualizzata una notifica di batteria scarica per informare di ricaricare la batteria. Fare riferimento alla sezione Alimentazione per ricaricare la Tastiera Touchscreen.

Funzionamento

Home

• Data e Ora: La pagina Home visualizza la Data e l'Ora correnti.

• Widget Home: L'elenco dei Widget Home serve per controllare o verificare lo stato corrente dei sensori HVAC o dei dispositivi che sono stati apprendimento nel sistema.

Per impostare l'elenco:

Passo 1. Toccare l'icona del Widget Home. Selezionare i dispositivi che si desidera visualizzare nell'elenco. Possono essere visualizzati fino a sei dispositivi qui.

Passo 2. Al termine della selezione dei dispositivi, toccare OK per confermare.

Passo 3. Il i dispositivi che avete selezionato sono visualizzati nella lista dei widget.

Passo 4. Toccare il widget che si desidera controllare. Quando c'è un guasto o un problema di supervisione, verrà visualizzata un'icona con punto esclamativo arancione sul widget. Anche il colore del widget si attenuerà.

Sicurezza

Lo stato attuale del sistema è visualizzato nella parte superiore dello schermo.

• Modalità del Sistema: La modalità del sistema è indicata dalle 3 icone in alto. La modalità corrente del sistema si illuminerà. Quando un utente disinserisce il sistema, la Tastiera Touchscreen scatterà una foto e l'immagine potrà essere visualizzata nella pagina Eventi.

Cambiare Modalità del Sistema

• Toccare l'icona della modalità desiderata e inserire il codice PIN. Vi verrà richiesto di inserire uno dei codici PIN utente del Pannello di Controllo per confermare l'azione.

Se viene inserito un codice PIN errato, la Tastiera Touchscreen visualizzerà un messaggio di errore e l'inserimento verrà annullato.

• Se il sistema ha eventi di guasto esistenti al momento dell'inserimento, la Tastiera Touchscreen visualizzerà un messaggio di guasto. Toccare OK per visualizzare l'elenco dei guasti.

Controllando tutti i guasti e toccando “Bypass”, i guasti vengono bypassati e il sistema è ora inserito.

3.2.2. Dashboard Allarme

Quando c'è un allarme, verrà visualizzata la dashboard Allarme:

• Area: Verrà indicato che l'allarme si è verificato nell'area 1 e/o nell'area 2. Quando ci sono allarmi in entrambe le aree, è possibile toccare l'icona per visualizzare l'elenco degli allarmi per ciascuna area rispettivamente.

• Elenco allarmi: I dispositivi che sono stati attivati verranno visualizzati qui.

• Disarmo: Toccare l'icona e poi inserire il codice PIN per disinserire il sistema.

Dopo aver disinserito il sistema, è possibile visualizzare nuovamente questi eventi tramite l'elenco. Toccare l'icona Chiudi per chiudere la dashboard allarme e tornare alla pagina Sicurezza.

Automazione

La pagina Automazione include Scena, Stanza, Gruppo, Dispositivo di Automazione e Regola.

Scena

La funzione Scena consente agli utenti di visualizzare e attivare le scene preimpostate.

Gli utenti possono aggiungere, modificare, eliminare e visualizzare i dettagli nella Scena.

Stanza

La funzione Stanza consente agli utenti di aggiungere, nominare, eliminare, visualizzare, modificare e attivare le stanze preimpostate.

• Aggiungere e nominare una stanza:

• Eliminare una stanza:

Gli utenti possono aggiungere, rimuovere, visualizzare e modificare i dispositivi per ogni stanza.

• Aggiungere un dispositivo in una stanza

• Rimuovere un dispositivo in una stanza:

• Modificare un dispositivo in una stanza:

Gruppo

La funzione Gruppo consente all'utente di controllare lo stesso tipo di dispositivi. L'utente può controllare oltre 6 tipi di dispositivi, tra cui Interruttore, Dimmer, Hue, Tapparella, Radiatore e Termostato. Possono essere creati fino a 10 sottogruppi sotto ogni tipo.

• Interruttore

Toccare per accendere/spegnere l'interruttore di ciascun Gruppo. Per aggiungere/eliminare un gruppo, toccare . Per visualizzare i dettagli, aggiungere/rimuovere un dispositivo o rinominare un gruppo, toccare .

• Dimmer

Toccare per controllare il Dimmer di ciascun gruppo. Per visualizzare i dettagli, controllare un gruppo, aggiungere/rimuovere un dispositivo o rinominare un gruppo, toccare .

Nella pagina di Controllo del Gruppo, l'utente può modificare la luminosità dei dispositivi regolando la barra.

• Lampadina HUE

Toccare per controllare la tonalità delle lampadine in ciascun gruppo. Per visualizzare i dettagli, controllare un gruppo, aggiungere/rimuovere un dispositivo o rinominare un gruppo, toccare .

Nella pagina di Controllo del Gruppo, l'utente può controllare l'Hue regolando la barra o toccando Colore, Bianchi o Preimpostato per cambiare il colore dei dispositivi in un gruppo preimpostato.

Colore: Toccare direttamente il colore per impostare il gruppo con il colore desiderato.

Bianchi: Toccare direttamente il colore per impostare il gruppo con la temperatura di colore desiderata.

Preimpostato: Toccare direttamente il colore per impostare il gruppo con lo specifico colore preimpostato.

• Tapparella

Toccare per controllare la tapparella di ciascun gruppo. Per visualizzare i dettagli, controllare un gruppo, aggiungere/rimuovere un dispositivo o rinominare un gruppo, toccare .

Nella pagina di Controllo del Gruppo, l'utente può controllare le tapparelle regolando la barra.

• Radiatore

Toccare per accendere/spegnere il radiatore di ciascun gruppo. Per visualizzare i dettagli, controllare un gruppo, aggiungere/rimuovere un dispositivo o rinominare un gruppo, toccare.

Nella pagina di Controllo del Gruppo, l'utente può controllare il radiatore regolando la barra. I punti impostati per la modalità sono visualizzati sulla barra. Attivare la barra per aumentare o diminuire i punti impostati della modalità.

• Termostato

Toccare per accendere/spegnere il Termostato di ciascun gruppo. Per visualizzare i dettagli, controllare un gruppo, aggiungere/rimuovere un dispositivo o rinominare un gruppo, toccare .

Nella pagina di Controllo del Gruppo, l'utente può controllare l'elenco dei dispositivi e attivare 2 barre per aumentare o diminuire i punti impostati della modalità. Toccare i pulsanti Auto, Raffreddamento, Riscaldamento, Assente per cambiare le modalità.

Dispositivo

I dispositivi sono visualizzati sotto schede diverse in base alle seguenti categorie: Tutti, Sensori, Dispositivo di Automazione, Sirena, Tastiere, ... L'elenco dei dispositivi sotto la scheda categoria visualizza tutti i dispositivi disponibili in base a ciascuna categoria. Toccare la scheda della categoria del dispositivo per visualizzare i dispositivi.

Regola

La funzione Regola consente agli utenti di visualizzare e attivare le regole preimpostate in determinate condizioni. Per abilitare o disabilitare le regole, toccare .

Gli utenti possono aggiungere, modificare, eliminare e visualizzare i dettagli nella Regola.

Cam

La pagina fornisce accesso allo streaming video in diretta di VDP e telecamere IP.

Aggiungi Nuovo VDP

Passo 1. Toccare l'icona per aggiungere un nuovo VDP.

Passo 2. Selezionare l'icona del VDP e toccare “Avanti.”

Passo 3. Seguire le istruzioni per aggiungere un nuovo VDP nella pagina successiva. Toccare “Avanti” per continuare. Toccare “Ripristina” se il vostro VDP è stato precedentemente configurato su un'altra rete Wi-Fi.

Nota:

Per resettare il VDP, seguire le istruzioni del VDP (VESTA-109)

Aggiungi Nuova Telecamera IP

Passo 1. Potete toccare l'icona per aggiungere una nuova telecamera IP.

Modalità di Monitoraggio

La Tastiera Touchscreen offre un video in streaming in tempo reale a schermo intero per 3 minuti. Toccare il dispositivo che si desidera controllare per avere una visuale completa sullo schermo.

Impostazioni Cam

Per modificare le impostazioni della telecamera IP, fare clic sul pulsante su ciascun dispositivo.

• Nome del dispositivo: Nominare o rinominare il vostro dispositivo per una facile identificazione. Inserire il nome desiderato e toccare Invia.

• Opzione Media Allarme: Toccare il cursore per selezionare opzioni foto o video

• Durata Registrazione Video: Toccare il cursore per selezionare la durata della registrazione video

• Fuso Orario: Toccare il cursore per impostare il fuso orario.

Eventi

La pagina Eventi registra tutti gli eventi di allarme/stato, le immagini e i video trasmessi dal Pannello di Controllo. È possibile visualizzare l'immagine o il video toccando le icone.

Impostazioni

Toccare l'icona dell'ingranaggio nell'angolo in alto a destra dello schermo per accedere al menu Impostazioni.

• Luminosità: Modificare la luminosità dello schermo toccando il cursore.

• Volume: Modificare il volume della Tastiera Touchscreen toccando il cursore.

• Rilevamento Volto: Toccare il cursore per abilitare o disabilitare questa funzione. Quando è abilitata, il vostro volto deve essere rilevato affinché la tastiera virtuale venga abilitata per inserire il codice PIN.

Quando la tastiera virtuale può essere toccata, potete disinserire il sistema come indicato nei passaggi sopra. Fare riferimento a Cambiare Modalità del Sistema.

• Mostra Schermata Home: Abilitare questa funzione per visualizzare la schermata home quando la Tastiera Touchscreen è inattiva per 1 minuto/3 minuti, oppure selezionare Mai per disabilitare questa funzione.

• Salvaschermo: Abilitare questa funzione dopo che la Tastiera Touchscreen è stata inattiva per 1 minuto/5 minuti, oppure selezionare Mai per disabilitare questa funzione. La Tastiera Touchscreen mostrerà le immagini memorizzate nella scheda SD.

• Formato Data e Ora: Modificare il formato di data e ora.

• Dissocia: Questa funzione consente di cancellare le informazioni WiFi della Tastiera Touchscreen e del Pannello di Controllo a cui la Tastiera Touchscreen è connessa.

• Impostazione Tablet: Questa funzione è attualmente riservata.

• Lingua: Cambiare l'impostazione della lingua.

• Informazioni: Qui verranno visualizzate le informazioni sulla versione dell'App / versione ROM.

Aggiornamento Firmware OTA

Quando viene rilasciata una nuova versione del firmware, gli utenti possono aggiornarla tramite OTA automaticamente o manualmente.

• Aggiornamento Firmware OTA Automatico (Abilitato dal Backend del Server Portale Home)

Passo 1. Quando viene rilasciata una nuova versione del firmware dal Backend del Server Portale Home, l'utente verrà informato per installarla. Toccare Installa o Non Ora per aggiornare il firmware più tardi.

Passo 2. Se il dispositivo è impostato per non installare app sconosciute per motivi di sicurezza, toccare IMPOSTAZIONI per cambiare l'impostazione per consentire al dispositivo di installare app sconosciute.

Passo 3. Quando la richiesta di installazione di app sconosciute è consentita, toccare INSTALLA per aggiornare il firmware.

Passo 4. Toccare APRIRE quando l'installazione è completata.

Passo 5. Toccare l'icona dell'ingranaggio nell'angolo in alto a destra dello schermo per accedere al menu Impostazioni.

Passo 6. Toccare Informazioni nel menu Impostazioni.

Passo 7. L'utente può confermare se il firmware è aggiornato all'ultima versione quando viene mostrato un segno di spunta VERDE nella Versione App colonna.

• Aggiornamento Firmware OTA Manuale

Passo 1. Toccare l'icona dell'ingranaggio nell'angolo in alto a destra dello schermo per accedere al menu Impostazioni.

Passo 2. Toccare Informazioni nel menu Impostazioni, TSP verificherà se la versione del firmware è l'ultima o meno.

Passo 3. Se la versione non è l'ultima, TSP vi chiederà di aggiornare il firmware. Toccare Installa per l'aggiornamento. Se desiderate installarlo più tardi, toccare Non Ora.

Passo 4. Toccare INSTALLA per aggiornare il firmware.

Passo 5. Toccare l'icona dell'ingranaggio nell'angolo in alto a destra dello schermo per accedere al menu Impostazioni.

Passo 6. Toccare Informazioni nel menu Impostazioni.

Passo 7. L'utente può confermare se il firmware è aggiornato all'ultima versione quando viene mostrato un segno di spunta VERDE nella Versione App colonna.
