VESTA-144

RC-16-2W

Telecomando

Il telecomando viene utilizzato per inserire l'impianto in modalità assente o presente, disinserire l'impianto e inviare un segnale di panico.

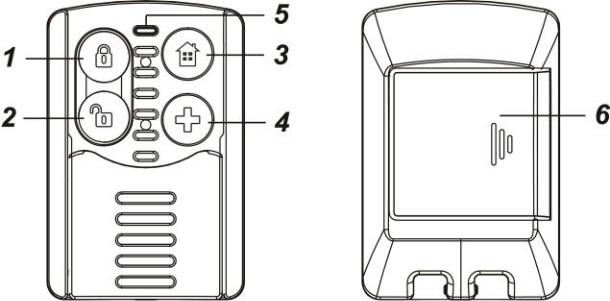

Identificazione delle parti

1. PULSANTE

Premere questo pulsante per inserire l'impianto in modalità assente.

1. PULSANTE

Premere questo pulsante per disarmare il sistema.

Quando l'allarme è attivato, premere il pulsante per fermare l'allarme

1. PULSANTE

Premere questo pulsante per inserire l'impianto in modalità presente.

1. PULSANTE

Premere e tenere premuto questo pulsante per 3 secondi per inviare un segnale di panico indipendentemente dalla modalità del sistema

L'allarme panico non può essere fermato dopo l'attivazione premendo il pulsante di disarmo sul telecomando

1. INDICATORE LED (Rosso e Verde)

Lampo rosso: Trasmissione del segnale

Lampo verde: Ricevuto riconoscimento e conferma di successo del cambio modalità dal pannello

Lampo rosso rapido 8 volte: Ricevuto riconoscimento e errore nel cambio modalità dal pannello

Rosso acceso per 5 secondi: Riconoscimento ricevuto ma nessuna conferma/errore di cambio modalità dal pannello

Lampo rosso 3 volte: Mancata ricezione di qualsiasi riconoscimento dal pannello

1. VANO BATTERIA

Il telecomando utilizza una CR2032 Batteria al litio 3V mAh come fonte di alimentazione. Lo stato di batteria scarica verrà inviato al Pannello di Controllo insieme alla trasmissione regolare del segnale e il Pannello di Controllo mostrerà lo stato di conseguenza.

• Quando si cambia la batteria, dopo aver rimosso la vecchia batteria, premere due volte qualsiasi pulsante per scaricarla completamente prima di inserire la nuova batteria.

• Quando viene inserita una batteria a bassa tensione, il LED lampeggerà 3 volte per indicare batteria scarica.

Iniziare

1. Rimuovere il coperchio della batteria.

2. Inserire la batteria con il lato non marcato (negativo) rivolto verso il basso.

3. Fissare il coperchio.

4. Mettere il Pannello di Controllo in modalità apprendimento, fare riferimento al manuale del Pannello di Controllo per i dettagli.

5. Premere qualsiasi pulsante sul telecomando.

6. Se il pannello di controllo riceve correttamente il segnale del telecomando, visualizzerà le informazioni di conseguenza.

7. Fare riferimento al manuale del Pannello di Controllo per completare il processo di apprendimento
