# VESTA-220
**GDC-3**
## **Controllo porta del garage Z-Wave**
## **Introduzione**

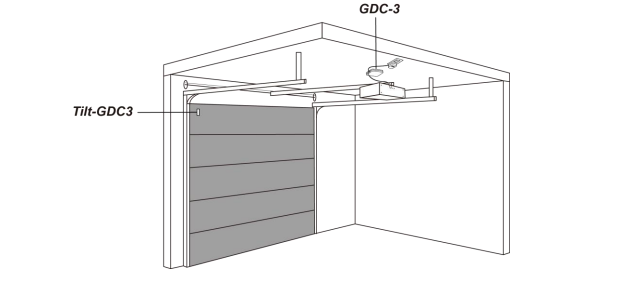

VESTA-220 è un controllo porta del garage Z-Wave che si collega all'apriporta del garage. Dopo l'inserimento in una rete Z-Wave, GDC-3 può ricevere comandi tramite la rete Z-Wave per attivare l'apriporta collegato, offrendo un'operazione comoda per aprire o chiudere la porta del garage da remoto.
GDC-3 include anche un sensore di inclinazione per porta del garage (Tilt-GDC3) che può essere installato su una porta del garage basculante, oppure un contatto per porta del garage (DC-16SL-GDC3 / DC-32-EX-GDC3) che può essere utilizzato su una porta che si apre orizzontalmente per segnalare lo stato della porta del garage quando la porta è “aperta” o “chiusa”.
Prima che la porta del garage attivata inizi a muoversi, i LED di avviso su GDC-3 lampeggeranno e il sireno integrato emetterà segnali acustici di allarme.
Z-Wave è un protocollo di comunicazione wireless che utilizza radio RF a basso consumo. Il controllo porta del garage Z-Wave consente l'accesso alla classe “S2 Unauthenticated” e supporta l'inclusione Z-Wave SmartStart oltre all'inclusione classica.
## **Identificazione delle parti**
**GDC-3 (Controllo porta del garage)**
1. **Indicatore LED verde**
* **On**: Collegato all'alimentazione.
* **Lampeggia con LED rosso per 5 secondi:** Prima che la porta del garage si muova.
2. **Indicatore LED rosso**
* **Lampeggia una volta al secondo:** In modalità di apprendimento per Tilt-GDC3.
* **Lampeggia una volta ogni 5 secondi:** Tilt-GDC3 batteria scarica
* **Lampeggia con LED verde per 5 secondi:** Prima che la porta del garage si muova.
3. **Pulsante Funzione**
* Premere il pulsante 3 volte entro 1 secondo per includere o escludere il dispositivo nella/ dalla rete Z-Wave.
* Premere e tenere premuto il pulsante per 10 secondi per il ripristino alle impostazioni di fabbrica.
* Premere il pulsante una volta per aprire/chiudere la porta del garage.
4. **Morsetti di connessione**
Collegarsi ai terminali della console a pulsante a parete sull'apriporta del garage.
5. **Jack DC (con funzione di blocco)**
Inserire un adattatore di alimentazione DC 9V1A e ruotarlo di 90 gradi in senso orario nella posizione di blocco. Per rimuovere l'adattatore, ruotarlo di 90 gradi in senso antiorario nella posizione originale aperta e rimuoverlo.
6. **Pulsante di Apprendimento**
Usare uno strumento appuntito per premere una volta il pulsante di apprendimento per entrare in modalità di apprendimento per Tilt-GDC3.
7. **Fori di montaggio**
8. **Staffa di montaggio**
**Tilt-GDC3 (Sensore di inclinazione per porta del garage)**
**Pulsante di test / Indicatore LED**
1. **Pulsante di prova:**
* Premere il pulsante Test per trasmettere un codice di apprendimento a GDC-3.
* Premere il pulsante Test per segnalare la posizione della porta del garage e entrare in modalità di prova per 3 minuti. In modalità di prova, il LED si accenderà ogni volta che il sensore di inclinazione della porta del garage viene attivato.
**Indicatore LED:**
* Il LED lampeggerà per 3 volte quando sta trasmettendo un codice di apprendimento.
* Il LED si accenderà ogni volta che il dispositivo viene attivato in modalità di prova.
* Il LED si accenderà ogni volta che l'interruttore anti-manomissione viene attivato.
* (Porta aperta) Quando si verifica un guasto del dispositivo o in modalità di prova, il LED lampeggerà per 6 volte.
* (Porta chiusa) Quando si verifica un guasto del dispositivo o in modalità di prova, il LED lampeggerà per 6 volte. Dopo 10 secondi, il LED lampeggerà per 3 volte.
* Quando la batteria è esaurita, il sensore di inclinazione della porta del garage interromperà tutte le funzioni, il LED lampeggerà ogni 4 secondi.
2. **Fori di montaggio**
Utilizzato per fissare e avvitare il sensore di inclinazione della porta del garage direttamente sulla parte superiore della porta del garage.
**3. Interruttore anti-manomissione**
Quando il sensore di inclinazione della porta del garage è montato, l'interruttore anti-manomissione sarà completamente premuto contro la porta del garage.
Quando il coperchio del dispositivo è aperto o quando viene rimosso dalla superficie di montaggio, l'interruttore anti-manomissione verrà attivato.
Il LED lampeggerà per 6 volte e invierà un segnale di manomissione aperta per notificare l'utente/ gli utenti di questa condizione.
4. **Isolante della batteria**
5. **Vano batteria**
Il sensore di inclinazione della porta del garage è alimentato da una batteria al litio CR123 3V. Quando la tensione della batteria è bassa, verrà inviato un segnale di batteria scarica al pannello di controllo per notificare l'utente/ gli utenti di questa condizione.
**DC-16SL-GDC3 (Contatto porta del garage)**
**1. Indicatore LED**
In modalità operativa normale, l'indicatore LED rimane spento eccetto nelle seguenti situazioni:
\- Quando l'interruttore anti-manomissione del contatto porta viene attivato.
* Ogni volta che il contatto porta viene attivato a causa di una manomissione o di una condizione di batteria scarica.
* Ogni volta che il contatto porta viene attivato e trasmette il segnale in modalità di prova.
1. **Pulsante di Test**
* Premere il pulsante Test per trasmettere un codice di apprendimento a GDC-3.
* Premere il pulsante Test per segnalare la posizione della porta del garage ed entrare in modalità di prova per 3 minuti. In modalità di prova, il LED si accenderà ogni volta che il contatto porta viene attivato.
2. **Vano batteria**
Il contatto porta è alimentato da una **batteria al litio CR2 da 3V**. Quando la tensione della batteria è bassa, verrà inviato un segnale di batteria scarica al pannello di controllo per notificare l'utente/ gli utenti di questa condizione.
4. **Foro per vite di fissaggio del coperchio**
5. **Punti da Rompere**
6. **Interruttore Tamper**
È progettato per proteggere contro la rimozione non autorizzata dal luogo di montaggio, l'apertura del coperchio o un'installazione non stabile. Quando la manomissione viene attivata, un segnale di manomissione verrà segnalato al pannello di controllo tramite GDC-3 e il LED si accenderà.
7. **Foro isolante della batteria**
8. **Segni delle nervature**
9. **Magnete**
Montare il magnete sul lato del contatto porta dove ci sono 2 segni a costola per indicare la posizione dell'interruttore magnetico interno. Il contatto porta dovrebbe essere installato o in posizione verticale o capovolto per assicurare che il lato con i segni a costola sia rivolto verso il magnete.
11. **Foro vite per il magnete**
12. **Distanziale per il magnete**
**DC-32-EX-GDC3 (Contatto porta del garage esterno)**
1. **Coprire protettivo**
2. **Coperchio Batteria**
3. **Interruttore Anti-manomissione Anteriore**
* Quando il coperchio della batteria viene rimosso, l'interruttore anti-manomissione anteriore si attiverà.
4. **Indicatore LED**
5. **Pulsante di apprendimento/test**
* Usare uno strumento appuntito per premere il pulsante per trasmettere il codice di apprendimento o entrare in modalità di prova per 3 minuti.
Premere il pulsante Test per segnalare la posizione della porta del garage ed entrare in modalità di prova per 3 minuti.
* In Modalità Test, il LED si accenderà ogni volta che il Contatto Porta viene attivato.
6. **Vano batteria**
* Il contatto porta utilizza due batterie AA L91 al litio come fonte di alimentazione.
7. **Interruttore Anti-manomissione Posteriore**
* Ogni volta che il contatto porta viene rimosso dalla superficie di montaggio, l'interruttore anti-manomissione posteriore verrà attivato.
8. **Ganci**
9. **Fori di Bloccaggio**
10. **Punti da Rompere**
11. **Area Staccabile**
## **Iniziare**
### ***Apprendimento Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 in GDC-3***
Accendere tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 e collegare GDC-3 all'alimentazione.
* Usare uno strumento appuntito per premere una volta il pulsante di apprendimento di GDC-3 per entrare in modalità di apprendimento. GDC-3 emetterà un beep e il LED rosso inizierà a lampeggiare.
* Premere il pulsante Test di Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 per inviare un codice di apprendimento a GDC-3, il LED lampeggerà per 3 volte.
* Se l'apprendimento ha successo, GDC-3 emetterà 2 beep per indicarlo. Se Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 è già stato aggiunto a GDC-3, GDC-3 emetterà un suono Di-Do per avvisare l'utente.
* Usare uno strumento appuntito per premere nuovamente il pulsante di apprendimento di GDC-3 per tornare alla modalità normale, il LED rosso si spegnerà. In alternativa, GDC-3 uscirà automaticamente dalla modalità di apprendimento con 5 beep dopo 1 minuto di inattività.
{% hint style="warning" %}
Nota:
Il controllo porta del garage supporta solo un sensore. Se un secondo sensore (sia sensore di inclinazione che contatto porta) viene appreso in GDC-3, il sensore vecchio sarà sostituito dal sensore appena appreso.
{% endhint %}
### ***Aggiunta di GDC-3 al sistema (Inclusione)***
Il dispositivo supporta sia il processo di inclusione classica che il processo di inclusione SmartStart.
#### **Inclusione Classica**
* Collegare GDC-3 all'alimentazione
* Mettere il gateway Z-wave o il pannello di controllo in **Modalità di inclusione** (si prega di fare riferimento al manuale utente del gateway Z-wave o del pannello di controllo).
* Entro 1 secondo, premere il pulsante funzione 3 volte.
* Fare riferimento al manuale utente del gateway Z-wave o del pannello di controllo per completare il processo di aggiunta.
* Se il controllo porta del garage è già stato aggiunto/incluso in un altro gateway/pannello di controllo Z-wave, o se non è possibile aggiungerlo all'attuale gateway/pannello di controllo Z-wave, provare a rimuoverlo prima (vedere ***Rimozione Dispositivo***).
#### **Inclusione SmartStart**
I prodotti abilitati SmartStart possono essere aggiunti a una rete Z-Wave scansionando il codice QR Z-Wave presente sul prodotto con un controller che fornisce l'inclusione SmartStart. Non è necessaria alcuna azione aggiuntiva e il prodotto SmartStart verrà aggiunto automaticamente entro 10 minuti dall'accensione se presente nelle vicinanze della rete. Z-Wave SmartStart utilizza le informazioni DSK del dispositivo per migliorare e semplificare il processo di inclusione. **DSK** indica Device Specific Key utilizzata per l'autenticazione e la comunicazione crittografata. Le informazioni DSK sono memorizzate nel formato codice QR stampato su un'etichetta applicata sul lato frontale del dispositivo, come nell'esempio mostrato a destra.
* Scansionare il codice QR sul retro di GDC-3 per ottenere le **DSK** informazioni e trasferirle al gateway Z-Wave.
* Collegare GDC-3 all'alimentazione, verrà automaticamente inviato al gateway una richiesta di inclusione SmartStart.
* Il gateway includerà automaticamente il dispositivo al riconoscimento del dispositivo abbinando la richiesta di inclusione con il DSK ottenuto.
{% hint style="warning" %}
Nota:
Il DSK del dispositivo viene utilizzato solo durante l'inclusione.
Il DSK può essere letto senza che GDC-3 sia acceso, quindi è possibile preparare il gateway per includere il dispositivo prima di installare e alimentare il controllo porta del garage.
Se GDC-3 è già stato **incluso** (appreso) in un altro gateway/pannello di controllo Z-Wave, si prega di escluderlo prima (vedere ***Esclusione***) prima di tentare di **includerlo** in quello attuale gateway/pannello di controllo Z-Wave. GDC-3 non invierà una richiesta di inclusione SmartStart se è già in un gateway/pannello di controllo Z-Wave.
{% endhint %}
### ***Rimozione di GDC-3 dal sistema (Esclusione)***
Il controllo porta del garage deve essere rimosso dalla rete Z-wave esistente prima di essere aggiunto a un'altra.
#### **Modalità di esclusione**
* Mettere il gateway Z-wave o il pannello di controllo in **Modalità esclusione** (si prega di fare riferimento al manuale utente del gateway Z-wave o del pannello di controllo).
* Entro 1 secondo, premere il pulsante funzione 3 volte, e il dispositivo verrà rimosso dalla rete Z-wave.
#### **Ripristino di fabbrica**
*(Usare il ripristino di fabbrica solo quando il Pannello di Controllo/Gateway di rete è assente o non funzionante).*
Il ripristino ai valori di fabbrica del dispositivo lo riporterà alle impostazioni predefinite di fabbrica (ovvero non incluso in alcuna rete Z-wave).
* Premere e tenere premuto il pulsante funzione del dispositivo per 10 secondi per eseguire il ripristino ai valori di fabbrica.
{% hint style="warning" %}
Nota:
Prima di rimuovere o ripristinare GDC-3, assicurarsi che le informazioni DSK del dispositivo siano state rimosse o non esistano nel gateway. Se si rimuove o si ripristina il dispositivo, ma le sue informazioni DSK esistono ancora nel gateway, il gateway includerà automaticamente nuovamente il dispositivo.
{% endhint %}
### ***Test di portata***
Per verificare se il controllo porta del garage è in grado di comunicare con il gateway Z-Wave o il pannello di controllo:
* Mettere il gateway / pannello in modalità test di portata (Walk Test).
* Premere il Pulsante Funzione sul dispositivo.
* Il gateway / pannello di controllo dovrebbe mostrare se il dispositivo è all'interno del raggio di operazione (fare riferimento al manuale utente del gateway / pannello di controllo).
## **Installazione**
### **Montaggio del sensore di inclinazione della porta del garage (Tilt-GDC3)**
* Il sensore di inclinazione della porta del garage è progettato per essere montato su porte del garage basculanti o overhead, non per essere utilizzato su porte avvolgibili. Viene utilizzato per segnalare lo stato quando la porta del garage è “aperta”, “chiusa” o in movimento.
* Il dispositivo deve essere montato verticalmente rispetto al terreno (non deve essere inclinato di oltre ±5 gradi quando montato).
* Montare il dispositivo su una superficie asciutta e pulita. Assicurarsi che il dispositivo sia montato con l'indicatore LED nella parte superiore.
* Il sensore di inclinazione della porta del garage dovrebbe essere montato sul pannello superiore della porta del garage, come mostrato di seguito.
* Ci sono due modi per montare il sensore di inclinazione della porta del garage. Montaggio con viti:
1. Trovare una posizione adatta per installare il sensore di inclinazione della porta del garage. La superficie di montaggio dovrebbe essere pulita e asciutta. Pulire accuratamente la superficie di montaggio se necessario.
2. Usare i due fori di montaggio come modello per segnare e forare i fori di montaggio.
3. Utilizzare i tasselli forniti per installazioni su intonaco/mattone. Avvitare il sensore di inclinazione della porta del garage nei tasselli forniti. Assicurarsi che i tasselli siano a filo con la superficie di montaggio.5
{% hint style="warning" %}
Nota:
Utilizzare questo tipo di metodo di montaggio solo quando le porte del garage sono più spesse della lunghezza delle viti.
{% endhint %}
#### Montaggio con adesivo:
1. Trovare una posizione adatta per installare il sensore di inclinazione della porta del garage. La superficie di montaggio dovrebbe essere pulita e asciutta. Pulire accuratamente la superficie di montaggio se necessario.
2. Rimuovere uno dei rivestimenti del tampone adesivo biadesivo. Applicarlo sul retro del sensore di inclinazione della porta del garage e premere saldamente per 30 secondi per garantire un buon contatto.
3. Rimuovere il rivestimento rimanente sul tampone adesivo e premere saldamente il sensore di inclinazione della porta del garage sulla posizione desiderata per altri 30 secondi. Evitare di applicare il tampone adesivo su superfici irregolari o di riapplicarlo.
### **Montaggio del contatto porta (DC-16SL-GDC3)**
* Il contatto porta è progettato per essere utilizzato su porte del garage che si aprono orizzontalmente per segnalare lo stato della porta del garage quando la porta è “aperta” o “chiusa”.
* Si prega di installare il contatto porta sull'oggetto più fisso (come il telaio della porta) e montare il magnete sull'oggetto più mobile (come la porta del garage).
* Montare il magnete utilizzando le viti fornite. Allineare il magnete secondo il segno a costola sul contatto porta.
* Se necessario, utilizzare la spaziatura per magnete (Magnet Spacer) per allineare meglio il magnete ai segni a costola.
{% hint style="warning" %}
Nota:
Il magnete non dovrebbe essere più distante di 15 mm dal contatto porta quando la porta è chiusa.
{% endhint %}
* I due cappucci bianchi forniti possono essere inseriti nei fori per le viti del magnete per motivi estetici.
* Ci sono due modi per montare il contatto porta: montaggio con adesivo autoadesivo o montaggio con viti.
#### Montaggio autoadesivo:
1. La superficie di montaggio deve essere pulita, asciutta e liscia. Pulire la superficie di montaggio con un sgrassante idoneo se necessario.
2. Rimuovere uno dei rivestimenti del tampone adesivo biadesivo. Applicare il tampone adesivo sul retro del dispositivo e premere saldamente per 30 secondi per garantire un buon contatto.
3. Rimuovere il rivestimento rimanente sul tampone adesivo e premere saldamente il contatto porta sulla posizione desiderata per 30 secondi.
{% hint style="warning" %}
Nota:
Non utilizzare il metodo di installazione con tampone adesivo su una superficie con vernice che si sfalda o crepa, o su una superficie ruvida.
Si prega di non riapplicare il tampone adesivo 3M. Non può essere riutilizzato
{% endhint %}
#### Montaggio con viti:
La base ha due zone sagomate, dove la plastica è più sottile, per scopi di montaggio.
Per montare il Contatto Porta:
1. Rimuovere il coperchio svitando la vite di fissaggio del coperchio con un cacciavite a croce.
2. Forare i punti di rottura sulla base.
3. Usare i fori come modello e forare due fori.
4. Inserire i tasselli se si fissa su intonaco o mattone.
5. Avvitare la base nel tassello con un cacciavite a croce.
6. Fissare il coperchio alla base e stringere la Vite di Fissaggio del Coperchio.
### **Montaggio del contatto porta esterno (DC-32-EX-GDC3)**
* Il contatto porta impermeabile è progettato per essere utilizzato su porte del garage che si aprono orizzontalmente per segnalare lo stato della porta del garage quando la porta è “aperta” o “chiusa”.
* Si raccomanda che il contatto porta sia posizionato sul telaio fisso della porta del garage e il magnete sulla porta del garage.
* I segni a costola sul magnete e sul contatto porta devono allinearsi (**FIG. 1**).
* Il magnete non dovrebbe distare più di 3 cm dal lato segnato del contatto porta quando la porta è chiusa.
* Il contatto porta ha un interruttore anti-manomissione sul coperchio posteriore. Assicurarsi che il dispositivo sia posizionato all'interno della staffa in modo che la molla dell'interruttore anti-manomissione sia premuta contro l'area staccabile che è collegata in modo non rigido alla staffa.
Se il contatto porta viene rimosso con forza dal muro, l'area staccabile si staccherà dalla staffa e rimarrà attaccata alla superficie di montaggio, attivando l'interruttore anti-manomissione.
* Per montare il Contatto Porta:
1. La staffa di montaggio fornita ha 3 punti da rompere dove la plastica è più sottile e può essere rotta per scopi di montaggio. (**FIG. 2**)
2. Usare la staffa di montaggio come modello per praticare i fori sul muro per i tasselli. (**FIG. 3**)
3. Inserire i tasselli e fissare la staffa di montaggio al muro con le viti.
4. Montare il contatto porta facendo innestare i ganci sul coperchio posteriore del contatto porta nei fori di bloccaggio della staffa di montaggio, quindi spingere verso il basso per bloccare il gancio. (**FIG. 4**)
{% hint style="warning" %}
Nota:
Assicurarsi che l'interruttore anti-manomissione posteriore del contatto porta sia premuto contro l'area staccabile sulla staffa di montaggio.
Fissare le viti di ancoraggio inferiori.
{% endhint %}
5\. Riposizionare il coperchio protettivo.
* Ci sono due modi per montare il magnete: montaggio con adesivo e montaggio con viti.
Montaggio con viti:
1. Avvitare la staffa di montaggio con le due viti fornite alla porta.
2. Fissare il magnete alla staffa di montaggio.
{% hint style="warning" %}
Nota:
Il distanziatore magnetico fornito può essere utilizzato, ponendo il lato con le parole nere a contatto con la staffa di montaggio, tra il magnete e la porta per facilitare l'allineamento e l'installazione.
{% endhint %}
Montaggio con adesivo:
1. In alternativa, utilizzare il nastro biadesivo fornito per fissare direttamente il magnete alla porta.
{% hint style="warning" %}
Assicurarsi che la superficie di montaggio sia pulita, asciutta e liscia prima di applicare il magnete con il nastro biadesivo alla porta e che il magnete venga premuto saldamente contro la porta per 30 secondi.
{% endhint %}
2. L'installazione è ora completa.
### **Montaggio del controllo porta del garage (GDC-3)**
* Il controllo porta del garage è solitamente montato sul soffitto vicino all'apriporta del garage e alla presa di alimentazione.
{% hint style="danger" %}
Prima dell'installazione, assicurarsi di scollegare l'alimentazione dall'apriporta del garage.
Il GDC-3 deve essere installato in vista della porta del garage, dove sia gli avvisi visivi che quelli udibili possano essere chiaramente visti e sentiti.
{% endhint %}
1. Usare la staffa di montaggio come modello, segnare i due fori di montaggio, praticare i fori nel punto di montaggio e inserire i tasselli se necessario.
2. Avvitare la staffa di montaggio nel punto segnato con i due ganci rivolti verso l'esterno.
3. Agganciare il controllo porta del garage sulla staffa di montaggio a parete (con i fori di montaggio del controllo porta del garage).
4. Spingere il controllo porta del garage (nella direzione indicata nell'immagine sotto) per bloccarlo nella staffa di montaggio.
5. Collegare i terminali del GDC-3 ai terminali della console a pulsante a parete sull'apriporta del garage. Qualsiasi filo può essere collegato a qualsiasi terminale. (I terminali della console a parete possono essere chiamati “PWC”, “WC”, “PB”, “PUSHBUTTON” o “RED” e “WHITE”. I nomi e le posizioni dei terminali variano a seconda del modello.)
6. Inserire l'adattatore di alimentazione in uscita DC 9V 1A e collegarlo all'alimentazione.
7. Ripristinare l'alimentazione all'apriporta del garage.
## **Funzionamento**
### ***Funzionamento della porta del garage***
* Dopo che GDC-3 è stato incluso nella rete Z-Wave, il gateway Z-Wave può aprire o chiudere da remoto la porta del garage con Z-Wave
comando \[COMMAND\_CLASS\_BARRIER\_OPERATOR] e \[BARRIER\_OPERATOR\_SET], usando i parametri seguenti:
* Apri : Valore target = 0xFF
* Chiudi : Valore target = 0x00
* Gli utenti possono anche premere una volta il pulsante funzione per aprire/chiudere la porta del garage.
* Prima che la porta del garage attivata inizi a muoversi, gli indicatori LED di avviso (verde e rosso) lampeggeranno e suoneranno segnali acustici di allarme per 5 secondi. Quando la porta del garage inizia a muoversi, la posizione della porta verrà segnalata al gateway Z-Wave.
* Una volta che GDC-3 avvia il movimento della porta del garage, sarà necessario attendere 35 secondi affinché la porta si apra o si chiuda completamente prima di poter inviare un secondo comando di apertura/chiusura o premere il pulsante funzione per aprire/chiudere. Se viene inviato un secondo comando o viene premuto il pulsante funzione entro 35 secondi, GDC-3 invierà un segnale di occupato al gateway Z-Wave.
\[COMMAND\_CLASS\_APPLICATION\_STATUS] \[APPLICATION\_BUSY]
* Stato : 0x00
* Tempo di attesa : 0x00
* Quando la porta del garage è in stato aperto, GDC-3 ignorerà qualsiasi comando di apertura dal gateway Z-Wave. Quando la porta del garage è in stato chiuso, GDC-3 ignorerà qualsiasi comando di chiusura dal gateway Z-Wave.
### ***Volume del suono dell'allarme***
* Prima che la porta del garage attivata inizi a muoversi, gli indicatori LED di avviso lampeggeranno e suoneranno segnali acustici di allarme per 5 secondi. Gli utenti possono regolare il volume del suono dell'allarme inviando un comando dal gateway Z-Wave con il comando Configuration CC, usando i parametri seguenti:
* S : Dimensione
* D : Predefinito
### ***Caratteristiche del sensore di inclinazione della porta del garage (Tilt-GDC3) / contatto porta (DC-16SL-GDC3) / contatto porta esterno (DC-32-EX-GDC3)***
* Rilevamento della posizione della porta del garage
Ogni volta che la posizione della porta del garage cambia, Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 segnalerà la posizione della porta a GDC-3, e GDC-3 segnalerà al gateway Z-Wave con il comando Z-Wave
* Protezione Tamper
Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 è protetto da un interruttore anti-manomissione. Quando il dispositivo viene rimosso dalla superficie di montaggio o quando il coperchio del dispositivo viene aperto, il suo interruttore anti-manomissione verrà attivato. Il dispositivo invierà quindi a GDC-3 un segnale di manomissione aperta, e GDC-3 segnalerà al gateway Z-Wave con il comando Z-Wave \[COMMAND\_CLASS\_NOTIFICATION] \[NOTIFICATION\_REPORT].
* Aperto: 00 00 00 FF 07 03 00 00
* Chiuso: 00 00 00 FF 07 00 01 03
* Segnale di Supervisione
Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 trasmetterà un segnale di supervisione insieme alla posizione della porta del garage a GDC-3 ogni 15-20 minuti. GDC-3 segnalerà al gateway Z-Wave utilizzando \[BARRIER\_OPERATOR\_REPORT].
Se il gateway Z-Wave non riceve segnali di supervisione dal Tilt-GDC3 / DC-16SL-GDC / DC-32-EX-GDC per un periodo di tempo prestabilito, verrà generato un messaggio di guasto “Fuori servizio”.
* Errore di supervisione: 00 00 00 FF 06 49 00
* Ripristino: 00 00 00 FF 06 00 00 (Sia lo stato della batteria che il segnale di supervisione devono tornare alla normalità)
* Batteria bassa
Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 dispone della funzione di rilevamento batteria scarica. Quando la tensione della batteria è bassa, il sensore di inclinazione / contatto porta trasmetterà un segnale di batteria scarica a GDC-3, e GDC-3 segnalerà al gateway Z-Wave con il comando Z-Wave \[COMMAND\_CLASS\_NOTIFICATION] \[NOTIFICATION\_REPORT].
* Batteria scarica: 00 00 00 FF 06 4A 00
* Ripristino: 00 00 00 FF 06 00 00 (Sia lo stato della batteria che il segnale di supervisione devono tornare alla normalità)
## **Informazioni Z-Wave**
**Tipo di dispositivo:** GENERIC\_TYPE\_ENTRY\_CONTROL
**Tipo specifico:** SPECIFIC\_TYPE\_SECURE\_BARRIER\_ADDON
**Tipo icona:** ICON\_TYPE\_GENERIC\_BARRIER
**Tipo di ruolo:** Slave Sempre Attivo (AOS)
**Sicurezza:** S2\_UNAUTHENTICATED
**ID produttore:** 0x018E
**ID tipo prodotto:** 0x0004
**ID prodotto:** 0x0127
* ***Classi comando supportate***
