VESTA-166

SCM-8ZW

Controllo Tapparella

Introduzione

SCM-8ZW è un comando tapparelle Z-Wave. L'utente può controllare lo SCM tramite rete Z-Wave da remoto o manualmente collegando un interruttore allo SCM.

Arrotola automaticamente o a distanza verso l'alto, verso il basso o fermati a metà strada; lo SCM-8 è collegato direttamente e controlla tende motorizzate, tende e veneziane interne ed esterne, schermo da proiezione e porta del garage o cancello d'ingresso della tua casa.

Il Controllo Tapparella è compatibile solo con Gateway/Pannello di Controllo Z-Wave. Z-Wave è un protocollo di comunicazione wireless che utilizza una radio RF a basso consumo. Sfruttando la rete mesh Z-Wave, i comandi possono essere instradati alla loro destinazione tramite prodotti Z-Wave “in ascolto” intermedi.

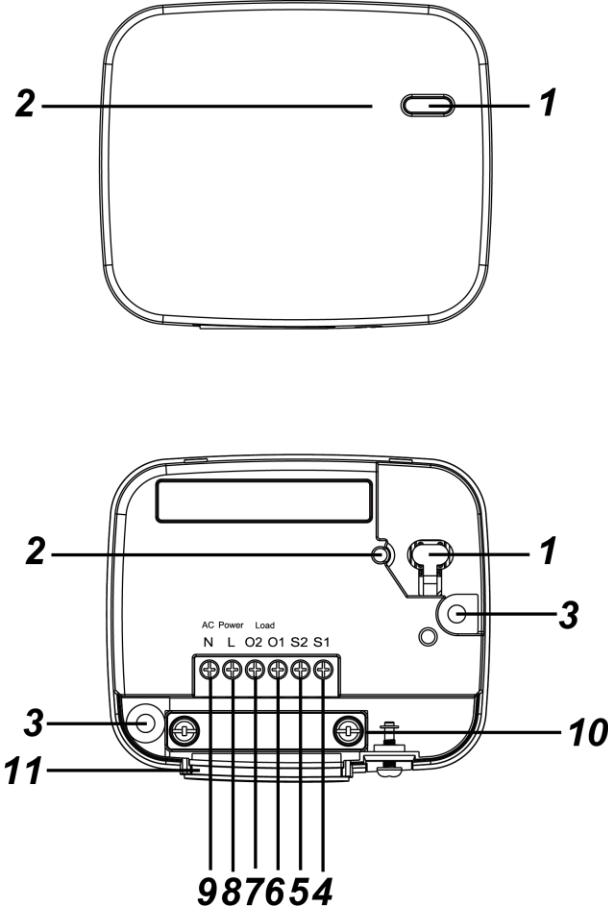

Identificazione delle parti

  1. Pulsante Funzione

    • Premere il pulsante 3 volte entro 1,5 secondi per includere o escludere il dispositivo dalla rete Z-Wave.

    • Premere e tenere premuto il pulsante per 10 secondi per il ripristino alle impostazioni di fabbrica.

    • Premere il pulsante e il comando tapparelle invierà un report multilevel.

  2. Indicatore LED (Rosso)

    • Accensione: il LED lampeggia due volte.

    • Apprendimento riuscito: il LED lampeggia 3 volte.

    • Ripristino di fabbrica: il LED lampeggia due volte.

  3. Fori di montaggio

  4. Interruttore locale S1 (direzione apertura)

    • Se lo SCM è collegato secondo la sezione Installazione, la tapparella si arrotolerà verso l'alto per 4 minuti dopo l'attivazione dell'interruttore.

    • Attivando questo interruttore quando la tapparella sta scendendo, la tapparella si fermerà.

  5. Interruttore locale S2 (direzione chiusura)

    • Se lo SCM è collegato secondo la sezione Installazione, la tapparella si arrotolerà verso il basso per 4 minuti dopo l'attivazione dell'interruttore.

    • Attivando questo interruttore quando la tapparella sta salendo, la tapparella si fermerà.

  6. Uscita motore O1 (direzione apertura)

    • Collegare al terminale Su del motore della tapparella.

  7. Uscita motore O2 (direzione chiusura)

    • Collegare al terminale Giù del motore della tapparella.

  8. Ingresso alimentazione Terminale L (fase)

  9. Ingresso alimentazione Terminale N (neutro)

  10. Morsetto di fissaggio cavi

    • Il morsetto viene utilizzato per fissare i cavi e fornire sollievo dalla trazione per proteggere i cavi dal taglio del metallo.

  11. Fermacavi

    • Il fermacavi è usato per gestire i cavi.

Specifiche

  • Alimentazione: 100 - 240VAC, 50/60Hz

  • Corrente di carico supportata: 1/2 HP (cavalli vapore); 3,6 Ampere per motori con fattore di potenza compensato (carichi induttivi)

circle-info

Attenzione

  • Tutti i lavori sul dispositivo, inclusi installazione e manutenzione, devono essere eseguiti da un elettricista qualificato e autorizzato.

  • Prima dell'installazione o di qualsiasi lavoro di manutenzione, assicurarsi di scollegare l'alimentazione.

  • Non collegare il dispositivo a carichi che superino la corrente di carico supportata.

  • Collegare il dispositivo solo a motori alimentati in AC.

Aggiunta Dispositivo (Inclusione)

Questo prodotto può essere incluso e operare in qualsiasi rete Z-Wave con altri dispositivi certificati Z-Wave di altri produttori e/o altre applicazioni. Tutti i nodi non alimentati a batteria nella rete agiranno come ripetitori indipendentemente dal produttore per aumentare l’affidabilità della rete.

  1. Collegare l’alimentazione al Controllo Tapparella (vedere il Installazione).

  2. Mettere il gateway Z-Wave o il pannello di controllo in Modalità di inclusione (fare riferimento al manuale del gateway Z-Wave o del pannello di controllo).

  3. Entro 1,5 secondi, premere il Pulsante Funzione 3 volte.

  4. Fare riferimento al manuale operativo del gateway Z-Wave o del pannello di controllo per completare il processo di aggiunta.

circle-info

Se il dispositivo è già stato aggiunto (incluso) in un altro Gateway/ Pannello di Controllo Z-Wave, o se il dispositivo non può essere aggiunto nell'attuale Gateway/ Pannello di Controllo Z-Wave, provare escludere prima (vedi Rimozione Dispositivo).

Rimozione Dispositivo (Esclusione)

Il dispositivo deve essere rimosso dalla rete Z-Wave esistente prima di essere aggiunto a un'altra.

Modalità di esclusione

  1. Mettere il gateway Z-Wave o il pannello di controllo in Modalità esclusione (fare riferimento al manuale del gateway Z-Wave o del pannello di controllo).

  2. Entro 1,5 secondi, premere il Pulsante Funzione 3 volte e il dispositivo sarà rimosso dalla rete Z-Wave.

Ripristino di fabbrica

(Usare il ripristino di fabbrica solo quando il Pannello di Controllo/Gateway di rete è assente o non funzionante).

  • Il ripristino di fabbrica del dispositivo lo riporterà alle impostazioni di default di fabbrica (cioè escluso dalla rete Z-Wave).

  • Premere e tenere premuto il Pulsante Funzione del dispositivo per 10 secondi per il ripristino di fabbrica.

Test di portata

Per verificare se il dispositivo è in grado di comunicare con il gateway Z-Wave o il pannello di controllo:

  1. Mettere il gateway / pannello in modalità test di portata (Walk Test).

  2. Premere il pulsante funzione sul dispositivo

  3. Il gateway / pannello dovrebbe mostrare se il dispositivo è entro la portata operativa (fare riferimento al manuale operativo del gateway / pannello).

Installazione

  • Si prega di utilizzare la dimensione di filo consigliata AWG 14-22 o Ø 2,08-0,326 (mm²). Collegare lo SCM secondo il diagramma seguente:

  • Collegare il terminale L dello SCM al terminale L dell’alimentazione.

  • Collegare il terminale N dello SCM al terminale N dell’alimentazione.

  • Collegare il terminale O1 dello SCM al terminale Su del motore della tapparella.

  • Collegare il terminale O2 dello SCM al terminale Giù del motore della tapparella.

  • (Interruttore locale opzionale) Collegare i terminali S1 e S2 dello SCM al terminale L dell'alimentazione.

  • Inserire ogni filo nel terminale a cui deve essere collegato, serrare ogni vite per chiudere le clip e tenere i fili in posizione.

  • Dopo che i fili sono collegati, utilizzare il fermacavi per gestire i cavi e posizionare il fermacavi sulla base con la sua apertura rivolta a sinistra.

Funzionamento

Controllo Tapparella

  • Controllo Manuale

    Se è collegato un interruttore locale opzionale, l'utente può premere e tenere premuto il pulsante sull'interruttore locale su/giù (S1 su; S2 giù) per 1 secondo per controllare la tapparella. Quando attivato, la tapparella si arrotolerà su/giù.

    Quando la tapparella si sta muovendo, l'utente può fermarla premendo il pulsante nella direzione opposta.

  • Rete Z-Wave

    Dopo che il comando tapparelle è stato incluso correttamente in una rete Z-Wave, il controller Z-Wave può controllare la tapparella con il comando Z-Wave Switch Binary Set o Switch Multilevel Set, utilizzando i parametri sottostanti:

    • Valore: 0x00~0x63 (0%~99%, 0% = Chiusura totale, 99% = Apertura totale)

    • Durata dimmerazione: 0x00

  • Ad ogni inizio di movimento su/giù, viene inviato il comando Multilevel Switch Start level Change per avviare la transizione al nuovo livello. Mentre lo SCM è in movimento, è possibile inviare il comando Multilevel Switch Stop Level Change per fermare lo SCM.

Calibrazione

  • Il tempo di attivazione predefinito del Controllo Tapparella è 4 minuti.

    Quando viene premuto il pulsante Su/Giù, attiverà il motore della tapparella per 4 minuti.

    Quando viene ricevuto un comando Z-Wave dal controller Z-Wave, esso determinerà la percentuale di corsa della tapparella usando 4 minuti come base per il calcolo.

  • Perché il Controllo Tapparella funzioni correttamente, il suo tempo di attivazione deve essere calibrato secondo la reale distanza di corsa della tapparella. Ci sono due modi per regolare il tempo di attivazione:

    • Calibrazione manuale: Calibrare l’attivazione secondo la procedura seguente:

      1. Prima della calibrazione, gli interruttori locali esterni devono essere collegati al Controllo Tapparella.

      2. Premere e tenere premuto il pulsante Funzione per 3 secondi e rilasciare per entrare in modalità Calibrazione. Il motore della tapparella si alzerà per 4 minuti quando il Controllo Tapparella entra in modalità Calibrazione.

      3. Attendere 4 minuti affinché il motore della tapparella smetta di muoversi, quindi premere il pulsante “Giù” per far scendere la tapparella. (Se in meno di 4 minuti la tapparella ha già raggiunto la posizione aperta, è possibile premere il pulsante “Giù” per fermare il motore della tapparella. Quindi premere di nuovo il pulsante “Giù” per far scendere la tapparella.)

      4. Non appena la tapparella è completamente chiusa, premere il pulsante “Su”. Il Controllo Tapparella registrerà il tempo impiegato dalla tapparella per muoversi da aperta a chiusa come il nuovo “tempo di chiusura”.

      5. Dopo che il pulsante “Su” è premuto nel momento in cui la tapparella è completamente chiusa, la tapparella si alzerà verso la direzione di apertura.

      6. Premere il pulsante “Giù” nel momento in cui la tapparella è completamente aperta. Il comando tapparelle registrerà il tempo impiegato dalla tapparella per scorrere da chiuso ad aperto come il nuovo “tempo di apertura”.

      7. Il comando tapparelle invierà un report multilevel, con il suo valore corrente, valore target e/o durata, al controller ogni volta che il suo livello cambia.

    • Ad esempio, se la tapparella impiega 30 secondi per muoversi dalla posizione “Su” a “Giù”, il suo nuovo tempo di chiusura sarà 30 secondi. Dopo la calibrazione, ogni volta che viene premuto il pulsante “Giù”, la tapparella scenderà per 30 secondi.

    • Se la tapparella impiega 40 secondi per muoversi dalla posizione “Giù” a “Su”, il suo nuovo tempo di apertura sarà 40 secondi. Dopo la calibrazione, ogni volta che viene premuto il pulsante “Su”, la tapparella si alzerà per 40 secondi.

    • Comando Z-Wave: Oltre alla calibrazione manuale, gli utenti possono anche regolare il tempo di attivazione inviando comandi dal Controller Z-Wave con il comando Configuration CC, usando i parametri seguenti:

  • Numero parametro : 0x01~0x03

    • Per il parametro 1, gli utenti possono impostare il tempo di apertura (da giù a su) a un valore che varia da 0 a 255 secondi.

    • Per il parametro 2, gli utenti possono impostare il tempo di chiusura (da su a giù) a un valore che varia da 0 a 255 secondi.

    • Per il parametro 3, gli utenti possono impostare la posizione corrente a un valore che varia dallo 0% al 99%.

  • Dimensione: 0x02. Questo campo è usato per specificare la dimensione del valore effettivo.

  • Valore di configurazione : 0x0000~0x00FF (secondi)

  • Il comando tapparelle avvierà il movimento al ricevimento del comando Z-Wave Switch Binary Set o Switch Multilevel Set, e il movimento verrà eseguito in base all'impostazione della posizione corrente.

    Esempio per impostazione di configurazione:

SWITCH_MULTILEVEL_SET: 0x00 (0%)

Lo SCM scenderà (da su a giù) per 50 secondi: (100/100)*(100-50)

  • Il tempo di attivazione sarà reimpostato a 4 minuti ogni volta che il Controllo Tapparella viene incluso nella rete Z-Wave, o quando viene ripristinato alle impostazioni di fabbrica.

circle-exclamation

Informazioni Z-Wave

Classe dispositivo generica: SWITCH_MULTILEVEL

Classe dispositivo specifica: CLASS_C_MOTOR_CONTROL

Tipo di ruolo: SLAVE_ALWAYS_ON

Supporto/Classi di Comando

Supporto CC obbligatorio:

Z-Wave Plus Info CC

Transport Service CC

Security_2 CC

Supervision CC

Switch Binary (S2)

Switch Multilevel CC, V4 (S2)

Association Group Information CC (S2)

Device Reset Locally CC (S2)

Configuration CC (S2)

Manufacturer Specific CC, V2 (S2)

Power level CC (S2)

Firmware Update Md CC, V4 (S2)

Association CC, V2 (S2)

Version CC, V2 (S2)

Multi Channel Association CC, V3 (S2)

Gruppi Z-Wave (Versione 2 della Command Class Association)

Gruppo 1 per “LifeLine”: (massimo nodi x 1)

Switch Multilevel CC, V4 (COMMAND_CLASS_SWITCH_MULTILEVEL)

#.SWITCH_MULTILEVEL_REPORT

Device Reset Locally CC, V4 (COMMAND_CLASS_DEVICE_RESET_LOCALLY)

  • Quando lo SCM cambia posizione: [SWITCH_MULTILEVEL_REPORT] 4

Ultimo aggiornamento
