VESTA-170
PRLM-CH3-AC-ZW
Controller relè / Interruttore relè Z-Wave a 3 canali.
Introduzione
PRLM-CH3-AC-ZW è un interruttore relè Z-Wave a 3 canali che può essere collegato a dispositivi cablati e impostato in stato Normal Open (N.O.). Dopo l'inserimento nella rete Z-Wave, l'interruttore relè può essere controllato tramite la rete Z-Wave per attivare i dispositivi collegati.
Z-Wave è un protocollo di comunicazione wireless che utilizza una radio RF a basso consumo. Sfruttando la rete mesh Z-Wave, i comandi possono essere instradati verso la loro destinazione tramite prodotti Z-Wave intermedi “in ascolto”.
Il relè può controllare nodi Z-Wave semplicemente premendo il pulsante funzione e può anche avvisarti di problemi di comunicazione del segnale.
Identificazione delle parti
Coperchio superiore Base
Pulsante interruttore 1 / Pulsante funzione
Premere il pulsante 3 volte entro 1 secondo per inviare un codice di apprendimento.
Premere e tenere premuto il pulsante per 10 secondi per il ripristino alle impostazioni di fabbrica.
Premere il pulsante per attivare/disattivare il canale 1 del relè.
Pulsante interruttore 2
Premere il pulsante per attivare/disattivare il canale 2 del relè.
Pulsante interruttore 3
Premere il pulsante per attivare/disattivare il canale 3 del relè.
Quando viene premuto il pulsante interruttore 2/3, il canale 2/3 del relè si commuta istantaneamente su ON/OFF.
Quando viene premuto il pulsante interruttore 1, il canale 1 del relè si commuterà su ON/OFF dopo un secondo, poiché il dispositivo deve identificare se la pressione del pulsante è per l'accensione/spegnimento o per l'invio di un codice di apprendimento.
Indicatore LED 1
Indicatore LED 2
Indicatore LED 3
Gli indicatori LED 1/2/3 vengono utilizzati per indicare lo stato dei canali relè 1/2/3:
LED 1 acceso/spento: Canale relè 1 acceso/spento
LED 2 acceso/spento: Canale relè 2 acceso/spento
LED 3 acceso/spento: Canale relè 3 acceso/spento
All'accensione, tutti i LED lampeggeranno sequenzialmente per 1 ciclo.
Quando è in modalità di apprendimento, tutti i LED lampeggeranno una volta ogni secondo.
Quando l'apprendimento ha successo, tutti i LED lampeggeranno rapidamente per 3 volte.
Fori di montaggio
Morsetti di connessione
Inserire il cavo nel terminale, serrare la vite per chiudere la morsettiera e fissare il filo in posizione. Allentare la vite per aprire la morsettiera e rimuovere il filo collegato al terminale.

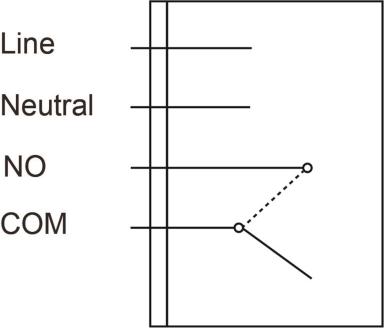

Linea (ingresso CA)
Neutro
NO (Canale 1)
Per collegamento Normalmente Aperto con il dispositivo
Comune (Canale 1)
NO (Canale 2)
Per collegamento Normalmente Aperto con il dispositivo
Comune (Canale 2)
NO (Canale 3)
Per collegamento Normalmente Aperto con il dispositivo
Comune (Canale 3)
Morsetto di sollievo della tensione
Le staffe vengono utilizzate per fissare i fili e fornire sollievo dalla trazione per proteggere i fili dal taglio del metallo.
Fori per i cavi
Specifiche
Alimentazione: 100 - 240V AC
Corrente di carico supportata (per ogni canale relè): 5A, 250VAC o 5A, 30VDC
Cavo flessibile: 14–22 AWG
Attenzione
Tutti i lavori sul dispositivo, inclusi installazione e manutenzione, devono essere eseguiti da un elettricista qualificato e autorizzato.
Prima dell'installazione o di qualsiasi intervento di manutenzione, assicurarsi che l'alimentazione sia stata scollegata. Non collegare il dispositivo a carichi che superano la corrente di carico supportata.
Installazione
Collegare il relè seguendo le istruzioni sottostanti.
Si prega di spegnere l'alimentazione prima del collegamento.
Rimuovere il coperchio superiore e rimuovere le staffe di sollievo dalla trazione.
Collegare i terminali L e N dell'alimentazione ai terminali Line e Neutral del PRLM rispettivamente attraverso il foro di cablaggio.
A seconda del dispositivo che si desidera controllare tramite il canale relè 1, selezionare il terminale NO e cablare il canale relè 1 con il dispositivo attraverso il foro di cablaggio per stabilire una connessione Normal Open con il dispositivo.
Nello stesso modo del passo 4, collegare il canale relè 2/3 ad altri dispositivi cablati.
Dopo aver completato il cablaggio, reinserire le staffe di sollievo dalla trazione e il coperchio superiore. Accendere l'alimentazione per alimentare l'interruttore relè.
Funzionalità
Aggiunta Dispositivo (Inclusione)
Collegare l'ingresso di alimentazione all'interruttore relè secondo le istruzioni di installazione sopra e alimentare l'interruttore relè.
Mettere il gateway Z-Wave o il pannello di controllo in modalità Inclusione (fare riferimento al manuale del gateway Z-Wave o del pannello di controllo).
Entro 1 secondo, premere il pulsante funzione 3 volte.
Fare riferimento al manuale operativo del gateway Z-Wave o del pannello di controllo per completare il processo di aggiunta.
Se il dispositivo è già stato aggiunto (incluso) in un altro Gateway/Pannello di Controllo Z-Wave, o se il dispositivo non può essere aggiunto nell'attuale Gateway/Pannello di Controllo Z-Wave, provare prima a rimuoverlo (vedere Rimozione del Dispositivo).
Rimozione Dispositivo (Esclusione)
Il dispositivo deve essere rimosso dalla rete Z-Wave esistente prima di essere aggiunto a un'altra.
Modalità di esclusione
Mettere il gateway Z-Wave o il pannello di controllo in modalità Esclusione (fare riferimento al manuale del gateway Z-Wave o del pannello di controllo).
Entro 1 secondo, premere il pulsante funzione 3 volte e il dispositivo sarà rimosso dalla rete Z-Wave.
Ripristino delle impostazioni di fabbrica
Il ripristino alle impostazioni di fabbrica del dispositivo lo riporterà alle impostazioni predefinite di fabbrica (ossia non incluso in alcuna rete Z-Wave). Si prega di utilizzare questa procedura solo se il gateway Z-Wave o il pannello di controllo è perso o altrimenti non funzionante.
Premere e tenere premuto il Pulsante Funzione del dispositivo per 10 secondi per il ripristino di fabbrica.
Test di portata
Per verificare se il dispositivo è in grado di comunicare con il gateway Z-Wave o il pannello di controllo:
Mettere il gateway/pannello in modalità test di portata (Walk Test).
Premere il pulsante Funzione sul dispositivo
Il gateway/pannello dovrebbe mostrare se il dispositivo è all'interno della portata operativa (consultare il manuale operativo del gateway/pannello).
Montaggio
Dopo aver completato il test di portata, e se sei soddisfatto che il dispositivo sia in grado di comunicare con il gateway Z-Wave nella posizione scelta, procedere al montaggio.
Disconnettere l'alimentazione principale.
Allentare la vite di fissaggio inferiore e rimuovere il coperchio superiore dell'interruttore relè. Utilizzare i fori sulla base per segnare la posizione di montaggio sulla parete.
Forare nei punti segnati e inserire i tasselli se necessario, fissare la base alla posizione di montaggio con le viti.
Ripristinare il coperchio superiore e stringere la vite di fissaggio inferiore.
Funzionamento
Controllo del relè
Dopo che l'interruttore relè si è unito correttamente a una rete Z-Wave, il gateway/pannello di controllo può controllare da remoto i canali relè 1/2/3 per accendere/spegnere. Fare riferimento al proprio gateway/pannello di controllo Z-Wave per i dettagli.
L'utente può anche premere manualmente i pulsanti interruttore 1/2/3 per attivare/disattivare i canali relè 1/2/3.
Informazioni Z-Wave
Classe dispositivo generica : GENERIC_TYPE_SWITCH_BINARY
Classe dispositivo specifica : SPECIFIC_TYPE_POWER_SWITCH_BINARY
Tipo di ruolo : Slave Sempre Attivo (AOS)
Chiavi di sicurezza supportate : S2_UNAUTHENTICATION
Libreria : Slave 232 migliorato
Tipo di dispositivo endpoint 1 : tipo generico interruttore binario e tipo specifico interruttore di alimentazione On/Off
Tipo di dispositivo endpoint 1 : tipo generico interruttore binario e tipo specifico interruttore di alimentazione On/Off
Tipo di dispositivo endpoint 1 : tipo generico interruttore binario e tipo specifico interruttore di alimentazione On/Off
Supporto/Classi di Comando
Classi di comando annunciate nel NIF
ZWave Plus Info CC
Transport Service CC
Manufacturer Specific CC, V2 (S2)
Device Reset Locally CC (S2)
Security_2 CC
Powerlevel CC (S2)
Version CC, V2 (S2)
Association CC, V2 (S2)
Multi Channel Association CC, V3 (S2)
Association Group Information CC (S2)
Multil Channel CC (S2)
Supervision CC
Firmware Update Md CC, V4 (S2)
Switch Binary (S2)
Gli endpoint 1/2/3 implementano le seguenti classi di comando
ZWave Plus Info CC
Security_2 CC
Association CC, V2 (S2)
Multi Channel Association CC, V3 (S2)
Association Group Information CC (S2)
Supervision CC
Switch Binary (S2)
Mappatura della classe di comando Basic : Binary Switch CC per endpoint 1 & 2 & 3.
Gruppi Z-Wave (Versione 2 della Command Class Association)
