VESTA-155
DIO-52-B
Modulo DI/DO
Introduzione
DIO-52-B è un modulo DI/DO che integra dispositivi cablati in reti wireless per creare risposte automatizzate e migliora la sicurezza e la comodità.
Il modulo DI/DO dispone di terminali di ingresso digitale e uscita digitale integrati. Può essere collegato a un singolo sensore, interruttore o dispositivo per ricevere comandi acceso/spento dal Pannello di Controllo tramite DO e restituire lo stato corrente tramite DI al Pannello.
Il DIO-52-B può anche essere collegato a dispositivi separati. Con il set di regole Home Automation nel Pannello, il dispositivo collegato al suo punto DI può essere trasformato nel trigger di eventi e il suo punto DO nel responder degli eventi. Quando nella Control Panel è selezionata la "Modalità Seguire Input" (Input Follower Mode), il terminale DO è interconnesso al terminale DI e il dispositivo sul terminale DO sarà attivato dal trigger del dispositivo sul terminale DI.
Coperchio superiore Base
Identificazione delle parti
Pulsante di Test
Premere una volta per inviare un codice di apprendimento al Pannello di Controllo.
Indicatore LED
L'indicatore LED si accende nelle seguenti condizioni:
Lampeggia 6 volte: quando il terminale di ingresso è attivato o quando l'interruttore sta trasmettendo un segnale.
Lampeggia 3 volte: quando il terminale di uscita è attivato.
Lampeggia una volta ogni 4 secondi: le batterie sono estremamente basse e devono essere sostituite.
Vano batteria
Terminale di alimentazione
Terminale Digital Input (DI)
Terminale Digital Output (DO)
Quando si collega il filo a ciascun terminale, utilizzare un cacciavite mini Phillips per avvitare/svitare il terminale. Evitare l'uso di un cacciavite a testa piatta, che potrebbe causare graffi.
Fori di montaggio
Morsetti di sollievo dalla trazione
Le fascette sono usate per fissare i fili e fornire sollievo dalla trazione per proteggere i fili dai tagli del metallo.
Fori per i cavi
Funzionalità
Alimentazione
Alimentazione AC e batterie
Il DIO-52-B può essere alimentato da un adattatore DC a due fili 5-12V quando collegato al Terminale di Alimentazione, oppure può essere alimentato a batteria da tre batterie al litio CR123.
Quando il terminale di alimentazione e le batterie sono entrambi in uso, il DIO-52-B si alimenterà solo tramite l'adattatore.
Rilevamento batteria scarica
Il DIO-52-B dispone della funzione di rilevamento batteria bassa. Quando la tensione della batteria è bassa, il DIO-52-B trasmetterà il segnale di batteria scarica per notificare l'utente. Quando si cambiano le batterie, dopo aver rimosso le batterie vecchie, premere il pulsante Test due volte per scaricarle completamente prima di inserire le nuove batterie.
Supervisione
Il DIO-52-B trasmetterà regolarmente un segnale di supervisione ogni 30-50 minuti per segnalare il suo stato.
Iniziare
Inserire le batterie o collegare l'adattatore DC a due fili 5-12V per alimentare il DIO-52-B.
Mettere il Pannello di Controllo in Modalità Apprendimento, fare riferimento al manuale del Pannello di Controllo per i dettagli.
Premere una volta il pulsante Test, il LED lampeggerà 6 volte.
Se il Pannello di Controllo riceve il segnale, visualizzerà le informazioni di conseguenza; fare riferimento al manuale del Pannello di Controllo per completare il processo di apprendimento.
Quando viene imparato nel Pannello di Controllo, il DIO-52-B verrà riconosciuto come 2 dispositivi separati (DI e DO), occupando 2 zone nel Pannello.
Modalità Walk Test
Dopo che il DIO-52-B è stato registrato, mettere il Pannello di Controllo in (Modalità Walk Test) modalità, tenere il modulo DI/DO nella posizione desiderata e premere il pulsante Test per trasmettere un segnale di prova al Pannello di Controllo. Se il Pannello di Controllo è all'interno della portata del segnale del DIO-52-B, il pannello visualizzerà le informazioni DI&DO di conseguenza.
Procedere con il montaggio e l'installazione una volta verificato che il modulo DI/DO funzioni correttamente nella posizione desiderata.
Modalità di funzionamento

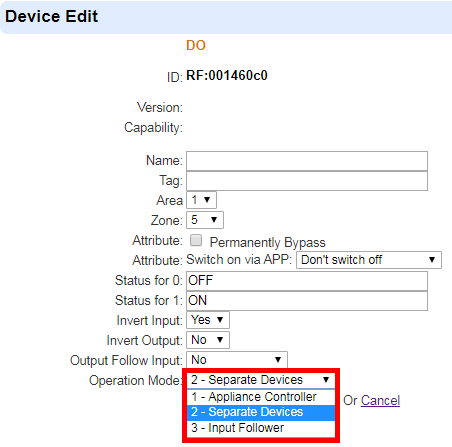

Il modulo DI/DO può funzionare secondo diverse modalità selezionate nella pagina web del Pannello di Controllo o nel Server SmartHomeSec. Si prega di selezionare la modalità in Modifica dispositivo DO .
Pagina web del Pannello di Controllo
SmartHomeSec
Controllo degli elettrodomestici:
Quando il DIO-52-B è utilizzato per il controllo degli elettrodomestici, i terminali di ingresso e uscita sono collegati allo stesso dispositivo, ad es. una valvola dell'acqua.
Il terminale di uscita è usato per ricevere il segnale acceso/spento dal Pannello di Controllo per accendere/spegnere il dispositivo collegato, mentre il terminale di ingresso è usato per trasmettere lo stato corrente del dispositivo collegato al Pannello.
Quando è selezionata la modalità "Controllo Elettrodomestico" (Appliance Control), è possibile accendere/spegnere da remoto il dispositivo collegato dalla pagina web del Pannello di Controllo o SmartHomeSeserver, ma l'impostazione di output che segue l'input nel DO verrà disattivata. È possibile programmare regole Home Automation, Scene nella pagina web del Pannello o SmartHomeSeServer per integrare il dispositivo collegato al DIO-52-B con altri dispositivi nel Pannello di Controllo.
Esempio di utilizzo DI/DO per il Controllo degli elettrodomestici:
Dispositivi separati:
In questa modalità, i terminali di ingresso e uscita del DIO-52-B sono collegati a dispositivi separati. Il terminale di ingresso è utilizzato per monitorare l'attivazione del dispositivo collegato e trasmettere il segnale di trigger al Pannello di Controllo. Il terminale di uscita è utilizzato per ricevere il segnale acceso/spento dal Pannello di Controllo per accendere/spegnere il dispositivo collegato.
Quando il DIO-52-B funziona in questa modalità, l'impostazione di output che segue l'input nel DO è disattivata. Gli utenti possono programmare regole Home Automation, Scene nella pagina web del Pannello o SmartHomeSec Server per trasformare il punto DI in trigger di eventi e il punto DO in responder degli eventi.
Esempio di utilizzo DI/DO per Dispositivi separati:
Il terminale di ingresso DI è collegato a un sensore di perdita d'acqua e l'uscita DO è collegata a una valvola dell'acqua. Impostando una regola Home Automation su SHS, il Pannello spegnerà automaticamente la valvola dell'acqua quando il sensore di perdita d'acqua viene attivato.
Impostazioni DI
Impostazioni DO
Regola di Home Automation
Segui ingresso (Input Follower):
In questa modalità, i terminali di ingresso e uscita del DIO-52-B sono collegati a dispositivi separati. Il dispositivo collegato al terminale di uscita è interconnesso con il dispositivo collegato al terminale di ingresso.
Quando il dispositivo collegato al terminale di ingresso viene attivato, il dispositivo collegato al terminale di uscita si attiverà in base all'impostazione Output Follow Input. Consultare la sezione seguente Impostazioni DI e DO per i dettagli.
Dopo aver selezionato la modalità "Input Follower", la funzione Regola Home Automation & Applica Scena su SmartHomeSec Server sarà disattivata. Sarà necessario programmare Output Follow Input l'impostazione nella pagina Modifica dispositivo DO, in modo che il dispositivo sul terminale di uscita si attivi di conseguenza seguendo il trigger del dispositivo sul terminale di ingresso.
Esempio di utilizzo DI/DO per Segui ingresso:
Dopo aver selezionato la modalità “Input Follower” nella pagina di modifica del dispositivo DO, selezionare “Latch” per l'impostazione Output Follow Input. Il dispositivo collegato al terminale di uscita verrà attivato istantaneamente quando il dispositivo collegato al terminale di ingresso verrà attivato.
Impostazioni DI e DO
Terminale di uscita (DO):

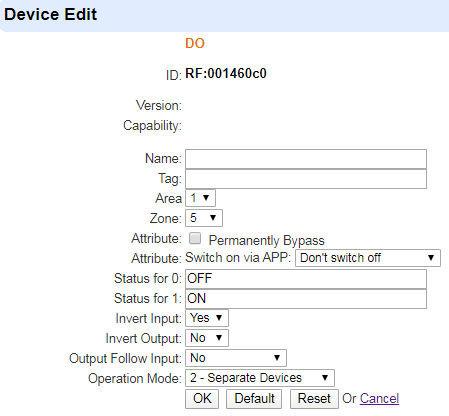

Programmare le impostazioni DO nella Modifica dispositivo DO pagina nella pagina web del Pannello o SmartHomeSec server.
Pagina web del Pannello di Controllo
SmartHomeSec
Accensione tramite APP:
Non fare nulla – Il dispositivo di uscita DO non può essere acceso tramite APP.
Non spegnere - Il dispositivo di uscita DO non si spegnerà dopo essere stato acceso tramite APP.
Spegnimento dopo 1-240 sec/5-30 min – Dopo essere stato acceso tramite APP per il tempo selezionato, il dispositivo di uscita DO si spegnerà.
Stato per 0: Inserire la descrizione dello Stato 0 per il terminale di uscita.
Stato per 1: Inserire la descrizione dello Stato 1 per il terminale di uscita.
Inverti Input: Selezionare per cambiare l'ordine di Stato 0 e Stato 1 per l'ingresso DI. Quando è selezionato "Sì", l'ordine di Stato 0 e Stato 1 per l'ingresso DI verrà invertito.
Inverti Output: Selezionare per cambiare l'ordine di Stato 0 e Stato 1 per l'uscita DO. Quando è selezionato "Sì", l'ordine di Stato 0 e Stato 1 per l'uscita DO verrà invertito.
Output Segue Input: Questa funzione è disponibile solo quando è selezionata la Modalità di Funzionamento "3-Input Follower".
No - Quando il dispositivo del terminale di ingresso è attivato, il dispositivo del terminale di uscita Non verrà attivato.
LATCH (bistabile) - Il dispositivo collegato al terminale di uscita verrà attivato istantaneamente quando il dispositivo collegato al terminale di ingresso verrà attivato.
Acceso per 10-240 sec/5-30 min - Quando il dispositivo del terminale di ingresso è attivato, il dispositivo del terminale di uscita verrà attivato per una durata impostata.
Modalità di Funzionamento: Selezionare la Modalità di Funzionamento per il DIO-52-B. Fare riferimento alla sezione precedente per i dettagli.
Terminale di ingresso (DI):

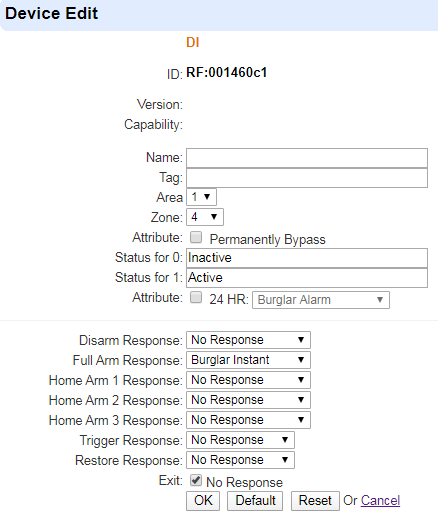

Programmare le impostazioni DI in Modifica dispositivo DI pagina nella pagina web del Pannello o nel server SmartHomeSec.
Pagina web del Pannello di Controllo
SmartHomeSec Server
Stato per 0: Inserire la descrizione dello Stato 0 per il terminale di ingresso.
Stato per 1: Inserire la descrizione dello Stato 1 per il terminale di ingresso.
Installazione
Il DIO-52-B può essere installato su una superficie piana o montato a parete. Dopo aver completato il test di copertura (walk test) e aver verificato che il dispositivo sia in grado di comunicare con il pannello di controllo nella posizione scelta, procedere con l'installazione.
Disconnettere l'alimentazione principale.
Allentare la vite di fissaggio inferiore e rimuovere il coperchio superiore del DIO-52-B.
Usare i fori sulla base per segnare la posizione di montaggio sul muro.
Forare nei punti segnati e inserire i tasselli se necessario, fissare la base alla posizione di montaggio con le viti.
Ripristinare il coperchio superiore e stringere la vite di fissaggio inferiore.
