# VESTA-140
**PRL-8-ZW-AC**
## **Controller Relè Z-Wave**
## **Introduzione**
PRL-8-ZW-AC è un Controller Relè Z-Wave che può essere collegato a dispositivi cablati e impostato in stato Normalmente Aperto (N.O.) o Normalmente Chiuso (N.C.). Dopo l'inclusione nella rete Z-Wave, il Controller Relè può essere controllato tramite la rete Z-Wave per attivare i dispositivi collegati. Z-Wave è un protocollo di comunicazione wireless che utilizza una radio RF a basso consumo. Il Controller Relè Z-Wave consente l'accesso alla classe “S2 Unauthenticated”.

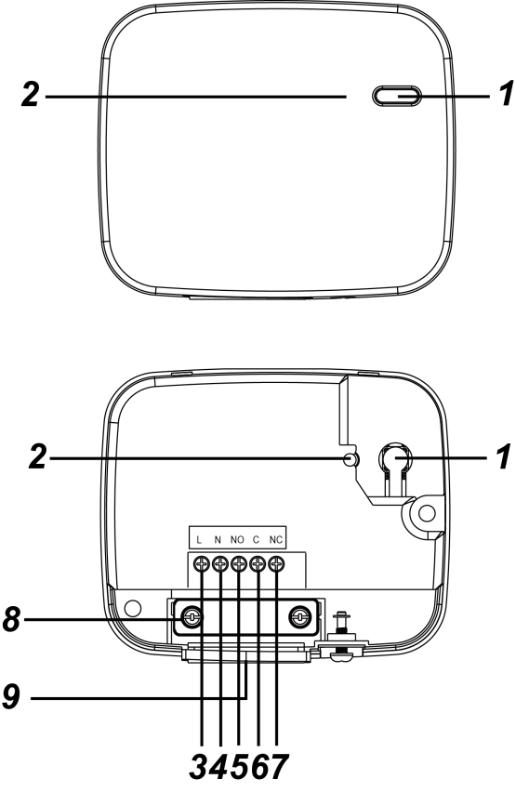

**Identificazione delle parti**
1. **Pulsante Funzione**
Premere il pulsante 3 volte entro 1,5 secondi per inviare un codice di apprendimento.
Premere e tenere premuto il pulsante per 10 secondi per il ripristino alle impostazioni di fabbrica.
Premere il pulsante per commutare il relè ON/OFF.
2. **Indicatore LED (Rosso)**
L'indicatore LED viene utilizzato per indicare lo stato del relè:
* LED acceso: Relè acceso
* LED spento: Relè spento
{% hint style="info" %}
[**Morsetti di connessione**](#user-content-fn-1)[^1]
Inserire il cavo nel terminale, serrare la vite per chiudere la morsettiera e fissare il filo in posizione. Allentare la vite per aprire la morsettiera e rimuovere il filo collegato al terminale.
{% endhint %}
3. **Linea (ingresso CA)**
4. **Neutro**
5. **NO** Per collegamento Normalmente Aperto con il dispositivo.
6. **Comune**
7. **NC** Per il collegamento Normalmente Chiuso con il dispositivo
8. **Morsetto di sollievo della tensione** La fascetta è utilizzata per fissare i cavi e fornire sollievo dalla trazione per proteggere i cavi dal taglio del metallo.
9. **Clip per cavi** La clip per cavi è usata per gestire i fili.
## **Specifiche**
* Alimentazione (Alimentazione esterna): 100-240VAC
* Uscita relè: relè SPDT senza potenziale, Carico massimo operativo: 10A (resistivo) a 24VDC o 240VAC
* Cavo multifilare: 14 \~ 22 AWG
* Temperatura di funzionamento: -10°C a 45°C (14°F a 113°F)
* Umidità: fino all'85% senza condensa
* Dimensioni: 86mm x 72mm x 29mm
AMBIENTE DI INSTALLAZIONE
* Il Controller Relè deve essere installato in ambienti interni e in un luogo asciutto.
* Si raccomanda di installare il dispositivo in una scatola da incasso in plastica resistente al fuoco.
* Non installare il dispositivo in una scatola metallica per ottimizzare la portata Z-Wave.
ATTENZIONEIACCESO
* Tutti i lavori sul dispositivo, inclusi installazione e manutenzione, devono essere eseguiti da un elettricista qualificato e autorizzato.
* Per evitare scosse elettriche e/o danni all'apparecchiatura, scollegare l'alimentazione elettrica al fusibile principale o all'interruttore automatico prima dell'installazione e della manutenzione.
* Non collegare il dispositivo a carichi che superino la corrente di carico supportata.
## **Installazione**
Il cablaggio del PRL deve essere eseguito solo da un tecnico certificato con adeguata conoscenza e formazione su apparecchiature elettriche. Cablate il Relè secondo le istruzioni seguenti:
1. Spegnere l'alimentazione prima della connessione.
2. Rimuovere il coperchio superiore e rimuovere la fascetta di sollievo dalla trazione.
3. Collegare i terminali L e N dell'alimentazione ai terminali Linea e Neutro del PRL rispettivamente attraverso il foro di cablaggio.
4. A seconda del dispositivo che si desidera controllare tramite il Relè, selezionare il terminale NO o NC e cablare il Relè con il dispositivo per stabilire la connessione Normalmente Aperto o Normalmente Chiuso con il dispositivo.
5. Dopo aver completato il cablaggio del dispositivo, reinserire la fascetta di sollievo dalla trazione, utilizzare la clip di gestione dei cavi per organizzare i cavi e posizionare la clip sulla base con la sua fessura (apertura) rivolta a sinistra (come nel diagramma sotto).
6. Ripristinare il coperchio superiore. Riaccendere l'alimentazione per alimentare il Controller Relè.
## **Rete Z-Wave**
#### ***Aggiunta Dispositivo (Inclusione)***
* Collegare l'alimentazione al Controller Relè secondo le istruzioni di installazione nella sezione precedente e alimentare il Controller Relè.
* Mettere il gateway Z-Wave o il pannello di controllo in **Modalità di inclusione** (fare riferimento al manuale del gateway Z-Wave o del pannello di controllo).
* Entro 1,5 secondi, premere il Pulsante Funzione 3 volte.
* Fare riferimento al manuale operativo del gateway Z-Wave o del pannello di controllo per completare il processo di aggiunta.
* Se il dispositivo è già stato aggiunto (incluso) in un altro Gateway/Pannello di controllo Z-Wave, o se il dispositivo non può essere aggiunto nell'attuale Gateway/Pannello di controllo Z-Wave, provare prima a rimuoverlo (vedere ***Rimozione Dispositivo***).
#### ***Rimozione Dispositivo (Esclusione)***
Il dispositivo deve essere rimosso dalla rete Z-Wave esistente prima di essere aggiunto a un'altra.
* **Modalità di esclusione**
* Mettere il gateway Z-Wave o il pannello di controllo in **Modalità esclusione** (fare riferimento al manuale del gateway Z-Wave o del pannello di controllo).
* Entro 1,5 secondi, premere il Pulsante Funzione 3 volte e il dispositivo sarà rimosso dalla rete Z-Wave.
* **Ripristino di fabbrica**
Il ripristino alle impostazioni di fabbrica del dispositivo lo riporterà alle impostazioni predefinite di fabbrica (ossia non incluso in alcuna rete Z-Wave). Si prega di utilizzare questa procedura solo se il gateway Z-Wave o il pannello di controllo è perso o altrimenti non funzionante.
Premere e tenere premuto il Pulsante Funzione del dispositivo per 10 secondi per il ripristino di fabbrica.
#### ***Test di portata***
Per verificare se il dispositivo è in grado di comunicare con il gateway Z-Wave o il pannello di controllo:
* Mettere il gateway / pannello in modalità test di portata (Walk Test).
* Premere il Pulsante Funzione sul dispositivo.
* Il gateway / pannello dovrebbe mostrare se il dispositivo è entro la portata operativa (fare riferimento al manuale operativo del gateway / pannello).
## **Funzionamento**
#### ***Controllo del relè***
* Quando il Controller Relè si è correttamente unito a una rete Z-Wave, il gateway/pannello di controllo sarà in grado di controllare da remoto il Relè per accendere, spegnere o alternare tra stato acceso e spento. Fare riferimento al proprio gateway/pannello di controllo Z-Wave per i dettagli.
## **Informazioni Z-Wave**
* [ ] **Tipo di dispositivo:** Interruttore On/Off di alimentazione
* [ ] **Tipo di ruolo:** Slave Sempre Attivo (AOS)
* [ ] **Supporto/Classi di Comando**
* [ ] **Supporto CC obbligatorio:**
* [ ] Z-Wave Plus Info CC
* [ ] Association CC, (S2)
* [ ] Multi Channel Association CC, (S2)
* [ ] Association Group Information CC, (S2)
* [ ] Transport Service CC
* [ ] Version CC, (S2)
* [ ] Manufacturer Specific CC, (S2)
* [ ] Device Reset Locally CC, (S2)
* [ ] Powerlevel CC, (S2)
* [ ] Switch Binary CC
* [ ] Supervision CC, (S2)
* [ ] Firmware Update Md CC, (S2)
- ***Gruppi Z-Wave (Versione 2 della Command Class Association)***
L'interruttore può essere impostato per inviare report ai dispositivi Z-Wave associati. Supporta un gruppo di associazione con cinque nodi supportati per il Gruppo 1. Per il raggruppamento 1, l'interruttore segnalerà il suo stato più recente al gateway/pannello Z-Wave.
Raggruppamento 1 per “LifeLine”: (nodi max: 5)
Switch Binary CC (COMMAND\_CLASS\_SWITCH\_BINARY)
Device Reset Locally CC (COMMAND\_CLASS\_DEVICE\_RESET\_LOCALLY)
Quando si alterna tra On/Off, invierà il Binary Switch Report ai nodi del Raggruppamento 1.
