VESTA-423

VST-897-IL-SF1-2W (litio)

Telecamera sensore di movimento PIR

Introduzione

VST-897 è una telecamera sensore di movimento a infrarossi passivi (PIR). È in grado di inviare segnali wireless e immagini catturate (qualità immagine fino a 1280 x 720 pixel) al pannello di controllo al rilevamento di movimento.

La telecamera PIR è progettata per offrire un raggio di rilevamento tipico di 12 metri quando montata a 2,3-2,5 metri dal suolo. Quando la funzione Pet Immunity è abilitata, la telecamera sensore di movimento non rileverà animali domestici fino a 25 kg quando è montata a 2,3-2,5 metri dal suolo.

VST-897 è progettata con due sensori di mascheramento. La funzione anti-mascheramento permette di rilevare qualsiasi tentativo di accecare il dispositivo posizionando oggetti nel suo campo visivo o coprendo o dipingendo il dispositivo.

La configurazione remota è supportata per la telecamera PIR. Oltre a regolare gli interruttori a ponte (jumper), gli utenti possono anche abilitare/disabilitare la funzione Pet Immunity e regolare la sensibilità della telecamera PIR dalla pagina web del pannello di controllo o dal server Home Portal.

La telecamera PIR è composta da un design in due parti costituito da una copertura e una base. La copertura contiene tutta l'elettronica e l'ottica e la base fornisce un mezzo di fissaggio. La base ha dei punti di rottura per consentire il montaggio su una superficie piana, oppure è fornita una staffa di montaggio per il montaggio ad angolo e su superficie.

La serie VST-897 include i seguenti modelli:

Modello	LED Flash	LED a infrarossi	Anti-mascheramento
VST-897	●		●
VST-897-IL		●	●
VST-897L	●
VST-897L-IL		●

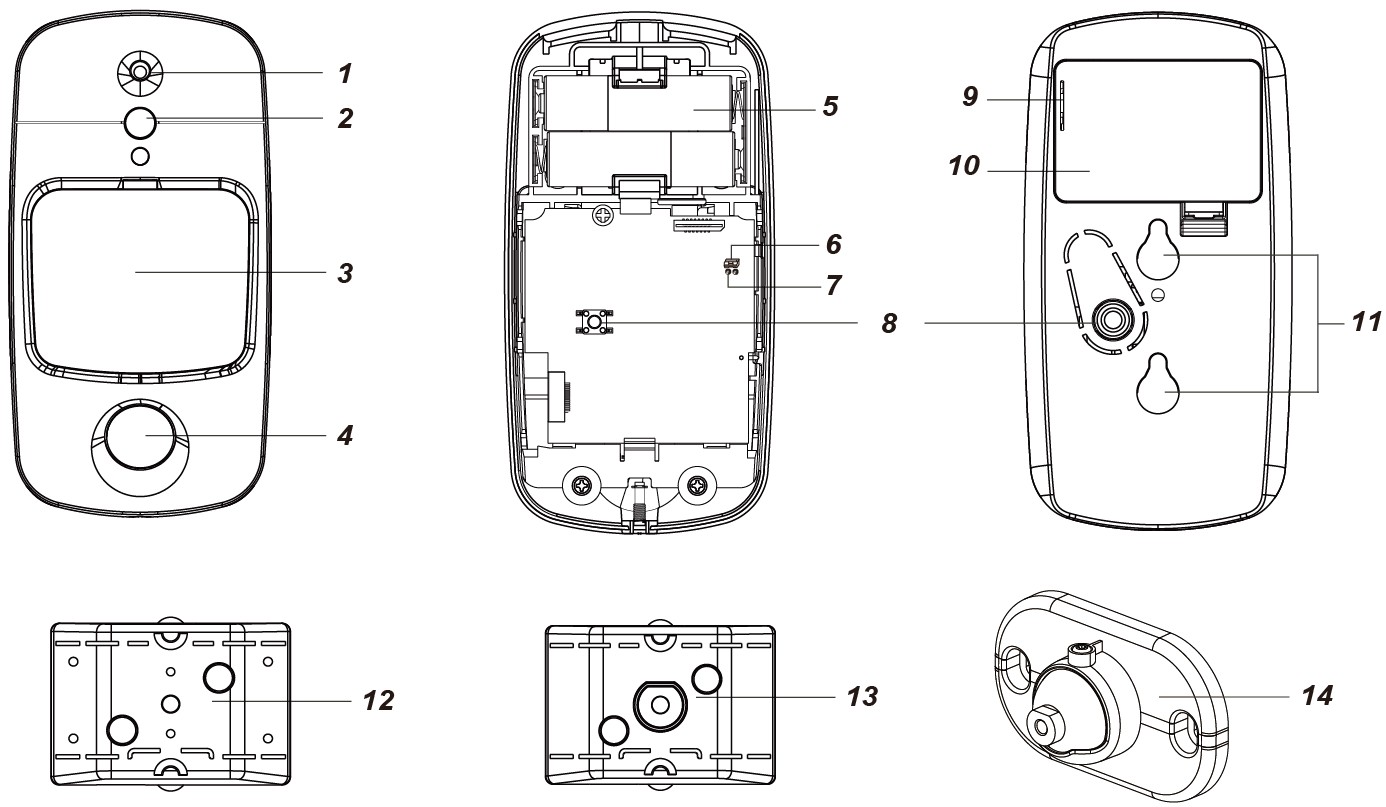

Identificazione delle parti

1. LED Flash / LED a infrarossi

Il LED Flash o il LED a infrarossi forniscono luce sufficiente per la cattura di immagini in condizioni di scarsa illuminazione.

1. LED rosso / Pulsante funzione

LED rosso: (Si prega di fare riferimento a Indicatore LED sotto per i dettagli)

Uso del pulsante funzione:

• Premere e tenere premuto il pulsante per 3 secondi per inviare un codice di apprendimento, rilasciare quando il LED rosso si accende.

• Premere il pulsante una volta per entrare in modalità test per 3 minuti.

• Premere il pulsante una volta per inviare un codice di apprendimento al ripetitore/router.

1. Sensore IR

2. Obiettivo della telecamera PIR

3. Vano batteria

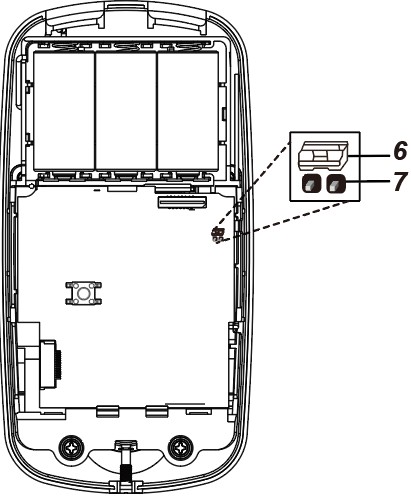

4. Interruttore jumper abilitazione/disabilitazione immunità animali domestici (JP3)

Ponticello On Il collegamento del ponticello è inserito, collegando i due pin.

Ponticello Off Il collegamento del ponticello è rimosso o “parcheggiato” su un pin.

Quando impostato su ON, l'immunità agli animali domestici è disabilitata (impostazione di fabbrica).

Quando impostato su OFF, l'immunità agli animali domestici è abilitata.

1. Interruttore jumper per aumento sensibilità (JP4)

Quando impostato su ON, la sensibilità di rilevamento del PIR è alta.

Quando impostato su OFF, la sensibilità di rilevamento del PIR è a livello normale (impostazione di fabbrica).

1. Interruttore Tamper

2. Isolante della batteria

3. Coperchio vano batteria

4. Fori di aggancio

5. Staffa di montaggio A

6. Staffa di montaggio B (per supporto rotante)

7. Supporto rotante (opzionale, venduto separatamente)

Funzionalità

Indicatore LED

In modalità di funzionamento normale, il LED rosso non si accenderà tranne che nelle seguenti situazioni:

• Quando la telecamera PIR è in condizioni di batteria scarica, ogni volta che trasmette un movimento rilevato, il LED rosso lampeggerà per 2 secondi.

• Quando la copertura è aperta e l'interruttore anti-manomissione è violato, il LED rosso lampeggerà per 2 secondi, per indicare che sta trasmettendo il segnale “Tamper”.

• Quando la condizione di manomissione persiste, ogni volta che trasmette un movimento rilevato, il LED rosso lampeggerà per 2 secondi.

• Quando la telecamera PIR entra in modalità Test, il LED rosso lampeggerà per 1 secondo. Durante la modalità Test, il LED rosso lampeggerà inoltre per 2 secondi ogni volta che viene rilevato un movimento.

• Quando la telecamera PIR è nel periodo di riscaldamento di 30 secondi, il LED rosso lampeggerà lentamente.

• Quando la telecamera PIR sta trasmettendo immagini catturate in condizioni di guasto (batteria scarica, interruttore anti-manomissione attivato), il LED rosso lampeggerà continuamente.

Il LED non lampeggerà se la telecamera PIR non presenta manomissione e le batterie sono normali e non è in modalità di test,

Se il LED lampeggia per indicare la trasmissione del segnale, lampeggerà due volte rapidamente al ricevimento della conferma dal pannello.

Cattura immagine

Quando il sistema di allarme è inserito, la telecamera PIR catturerà 1, 3 o 6 immagini di allarme in risoluzione 1280 x 720 pixel, o immagini di allarme in risoluzione 640 x 360 o 320 x 184 pixel (programmabile dal pannello di controllo) al rilevamento di movimento. È inoltre possibile richiedere manualmente alla telecamera PIR di scattare una foto tramite il pannello di controllo. Le immagini catturate saranno trasferite al pannello di controllo per la visualizzazione da parte degli utenti.

Nota:

Se la telecamera PIR è installata in una posizione in cui il campo visivo della telecamera è un ambiente complesso con luce intensa o molti colori, le immagini catturate avranno una grande dimensione di file, il che potrebbe portare a troncamento quando le immagini vengono trasmesse al pannello di controllo.

Periodo di riscaldamento

Quando la telecamera PIR è alimentata, si riscalderà per 30 secondi. Durante il periodo di riscaldamento di 30 secondi, la telecamera PIR non verrà attivata.

Timer di sospensione

La telecamera PIR ha un “tempo di sospensione” di circa 1 minuto per risparmiare energia. Dopo la trasmissione per un movimento rilevato, la telecamera PIR non ritrasmetterà per 1 minuto.

Un movimento continuo davanti alla telecamera PIR pertanto non esaurirà le batterie.

Batteria

La telecamera PIR utilizza tre batterie al litio CR123 da 3V collegate in serie come sorgente di alimentazione.

La telecamera PIR dispone della funzione di rilevamento batteria scarica. Quando la tensione della batteria è bassa, la telecamera PIR trasmetterà il segnale di Batteria Scarica al pannello di controllo. Se viene rilevato un movimento con batteria scarica, il LED rosso lampeggerà per 2 secondi.

Quando si cambiano le batterie, premere due volte l'interruttore anti-manomissione o il pulsante funzione dopo aver rimosso le vecchie batterie per scaricare completamente la potenza residua prima di inserirne di nuove.

Protezione Tamper

La telecamera PIR è protetta da un interruttore anti-manomissione che viene compresso quando la telecamera PIR è correttamente installata. Quando la telecamera PIR viene rimossa dalla superficie di montaggio o la sua copertura viene aperta, l'interruttore anti-manomissione verrà attivato e la telecamera PIR invierà un segnale di manomissione aperta al pannello di controllo del sistema per avvisare l'utente della condizione. Se viene rilevato un movimento quando l'interruttore anti-manomissione è aperto, il LED rosso lampeggerà per 2 secondi.

Supervisione

La telecamera PIR eseguirà un autotest periodicamente trasmettendo un segnale di supervisione una volta ogni 15-18 minuti.

Modalità Test

• La modalità Test consente di verificare il raggio di rilevamento della telecamera PIR (non la copertura di scatto).

• Premere una volta il pulsante funzione per entrare in modalità Test per 3 minuti; il LED rosso lampeggerà per 1 secondo.

• Durante la modalità Test, il timer di sospensione è disattivato. È possibile attivare la telecamera PIR per verificare il raggio di rilevamento IR. Ogni volta che la telecamera PIR viene attivata, il LED rosso lampeggerà per 2 secondi.

Apprendimento

• Accendere la telecamera PIR rimuovendo l'isolatore della batteria.

• Mettere il pannello di controllo in modalità apprendimento; fare riferimento al manuale del pannello di controllo per i dettagli.

• Premere e tenere premuto il pulsante funzione per 3 secondi, rilasciare il pulsante quando il LED rosso si accende. (Per l'apprendimento su pannello alimentato a batteria, dopo aver premuto e tenuto premuto il pulsante funzione per 3 secondi, premere nuovamente il pulsante funzione per un secondo.)

• Il LED rosso rimarrà acceso per 25 secondi in modalità apprendimento; aggiungere la telecamera PIR al pannello di controllo durante questo periodo (fare riferimento al pannello di controllo per completare il processo di apprendimento). Se la PIR viene aggiunta correttamente al pannello di controllo, il LED rosso lampeggerà 6 volte per indicarlo. Se la PIR non viene aggiunta entro 25 secondi, ripetere il processo di apprendimento.

Nota:

• Se la telecamera PIR è già presente in un sistema di pannello di controllo, sarà necessario prima rimuovere la telecamera PIR dal pannello di controllo prima di poterla apprendere in un diverso pannello di controllo.

• Quando si apprende la telecamera PIR in un ripetitore/router, premere una volta il pulsante funzione (invece di tenerlo premuto per 3 secondi) per inviare un codice di apprendimento

Modalità Walk Test

• Dopo che la telecamera PIR è stata apprende, mettere il pannello di controllo in “Modalità Walk Test” modalità, tenere la telecamera PIR nella posizione desiderata e premere il pulsante funzione per confermare che questa posizione è entro il raggio del segnale del pannello di controllo, fare riferimento al manuale del pannello di controllo per completare il Walk Test.

• Quando si è soddisfatti che la telecamera PIR funziona nella posizione scelta, è possibile procedere al montaggio.

Modifica area di funzionamento della telecamera PIR

1. Usare la funzione “Modifica dispositivo” sulla pagina web del pannello per cambiare l'impostazione dell'area.

2. Per il dispositivo che comunica direttamente con il pannello, l'impostazione è completata dopo aver fatto clic su OK.

Per il dispositivo che utilizza un ripetitore, premere il pulsante funzione per trasmettere un codice di apprendimento dopo aver cambiato l'impostazione dell'area.

Funzione immunità animali domestici

La telecamera PIR supporta la funzione di immunità agli animali domestici e non rileverà animali fino a 25 kg per minimizzare falsi allarmi.

La funzione Pet Immunity può essere abilitata/disabilitata impostando la posizione dell'interruttore jumper (JP3). Quando l'interruttore jumper (JP3) è impostato su ON, Pet Immunity è disabilitata (impostazione di fabbrica). Quando JP3 è impostato su OFF, Pet Immunity è abilitata. La funzione di immunità agli animali domestici può anche essere regolata da remoto come descritto in Impostazione remota sezione sottostante.

Funzione incremento sensibilità

È possibile utilizzare il jumper per aumento sensibilità per aumentare la sensibilità di rilevamento del PIR. Per aumentare la sensibilità di rilevamento, impostare l'interruttore jumper (JP4) su ON. Per mantenere la sensibilità di rilevamento normale, impostare JP4 su OFF (impostazione di fabbrica). La funzione di aumento sensibilità può anche essere regolata da remoto come descritto in Impostazione remota sezione.

Impostazione remota

• La telecamera PIR supporta l'impostazione remota della Pet Immunity e della sensibilità.

• Quando la telecamera PIR è accesa, la sua funzione di immunità agli animali domestici e la sensibilità sono determinate dalle impostazioni di JP3 e

impostazioni JP4. Gli utenti possono sia regolare le impostazioni del jumper sia modificare da remoto le impostazioni di immunità agli animali domestici e sensibilità dal pannello di controllo. L'impostazione remota sovrascriverà le impostazioni del jumper.

Pagina Web del pannello di controllo:

1. Nella pagina web locale del pannello, andare alla pagina Modifica dispositivo cliccando “Modifica” della voce IR.

2. Premere una volta il pulsante Test e verrà mostrata la sezione Impostazioni sensore. Inserire il valore per le impostazioni desiderate e fare clic su OK per confermare. Si prega di fare riferimento alla tabella sottostante per i dettagli di configurazione. Ad esempio, se si desidera abilitare Pet Immunity e impostare il livello di sensibilità su “normale”, è possibile inserire 03.

Configurazione IR	Immunità animali domestici	Sensibilità
00	No	Alta
01	No	Normale
02	Sì	Alta
03	Sì	Normale

1. Premere una volta il pulsante funzione sulla telecamera PIR per inviare un segnale al pannello di controllo; le nuove impostazioni verranno applicate immediatamente. Se il pulsante non viene premuto, le nuove impostazioni verranno applicate alla successiva trasmissione del segnale, ad es. trasmissione del segnale di supervisione o del segnale di attivazione IR.

Server Home Portal:

1. Su Home Portal Server, andare alla pagina di impostazione del dispositivo, fare clic sulla riga del dispositivo VST-897 e selezionare “Configurazione remota.”

2. Selezionare l'impostazione desiderata per Pet Immunity (Abilita/Disabilita), Sensibilità (Alta/Normale) e Modalità Sospensione (Normale/Ottimizzata) dai menu a discesa, fare clic su “Invia” per confermare l'impostazione.

3. Premere una volta il pulsante funzione sulla telecamera PIR per inviare un segnale al pannello di controllo; le nuove impostazioni verranno applicate immediatamente. Se il pulsante non viene premuto, le nuove impostazioni verranno applicate alla successiva trasmissione del segnale, ad es. trasmissione del segnale di supervisione o del segnale di attivazione IR.

Rilevamento mascheramento

• La telecamera PIR è dotata di sensori di mascheramento per rilevare ogni minuto eventuali tentativi di mascheramento (blocco) da parte di un intruso.

• Quando viene rilevato un evento di mascheramento e la condizione di mascheramento persiste per 3 minuti, la telecamera PIR invierà un segnale di allarme per mascheramento al pannello di controllo per notificare l'utente della condizione di mascheramento.

• Dopo che il mascheramento/blocco è stato rimosso per 3 minuti, la telecamera PIR invierà un segnale di ripristino al pannello.

Installazione

Guida all'installazione

• La telecamera PIR è progettata per essere montata su una superficie piana o in un angolo.

• La base ha punti di rottura, dove la plastica è più sottile, per scopi di montaggio su superficie. Una staffa di montaggio può essere utilizzata sia per il fissaggio ad angolo che per il fissaggio su superficie.

• Per prevenire falsi eventi di mascheramento, assicurarsi che ci sia almeno 20 centimetri di spazio libero sopra il dispositivo verso il soffitto e sotto il dispositivo verso qualsiasi oggetto.

• Il raggio di rilevamento è fino a 12 metri quando montato ad un'altezza di 2,3-2,5 metri dal suolo.

• Quando la funzione Pet-Immunity è abilitata, non rileverà animali domestici fino a 25 kg quando montata ad un'altezza di 2,3-2,5 metri dal suolo. Se necessario, è possibile regolare l'altezza della telecamera PIR in base alla dimensione del proprio animale domestico per ottimizzare le prestazioni di immunità agli animali. Un'installazione ad altezza maggiore fornirà uno spazio di immunità agli animali più ampio, ma aumenta anche il punto cieco sotto la telecamera PIR.

• Quando la telecamera PIR è montata con staffa rotante, non avrà l'area di rilevamento regolare (come nel diagramma sotto), né il tipico raggio di immunità per animali.

Si raccomanda di installare la telecamera PIR nei seguenti luoghi:

• Evitare posizioni in cui gli animali domestici possano entrare nell'area di rilevamento arrampicandosi su mobili, scale o altri oggetti.

• In una posizione tale che un intruso normalmente si muoverebbe attraversando il campo visivo del PIR.  Ad un'altezza compresa tra 2,3 e 2,5 metri dal suolo per le migliori prestazioni.

• In un angolo per offrire la vista più ampia.

• In una posizione in cui il suo campo visivo non sarà ostruito, ad es. da tende, ornamenti, ecc.

• Limitazioni

• Assicurarsi di mantenere sempre la potenza del segnale RSSI stabile a “4”.

Montaggio della telecamera PIR

NOTA IMPORTANTE:

Per prevenire falsi eventi di mascheramento, assicurarsi che ci sia almeno 20 centimetri di spazio libero sopra il dispositivo verso il soffitto e sotto il dispositivo verso qualsiasi oggetto.

• La telecamera PIR è progettata per essere montata su una superficie piana o in un angolo.

• La base ha 3 punti di rottura dove la plastica è più sottile e può essere forata per avvitarla su una superficie.

• È fornita una staffa di montaggio che include due fori centrali per le viti per fissare il dispositivo su una superficie piana e quattro fori laterali per fissare il dispositivo su un angolo

Nota:

Gli utenti possono facilmente cambiare le batterie rimuovendo la telecamera PIR dalla staffa di montaggio quando è montata con la staffa di montaggio.

Montaggio su superficie senza staffa di montaggio

1. Rimuovere la copertura allentando la vite di fissaggio inferiore con un cacciavite a croce.

2. Forare i 3 punti di rottura dall'interno della base.

3. Usare i 3 fori come modello e praticare i fori nella superficie da montare.

4. Inserire i tasselli, quindi avvitare la base sui tasselli.

5. Montare prima la parte superiore della copertura sulla base, quindi chiudere la parte inferiore.

6. Stringere la vite di fissaggio inferiore per fissare saldamente la copertura in posizione.

Montaggio su superficie/angolo con la staffa di montaggio A

• La staffa di montaggio A include due fori centrali per le viti per fissare il dispositivo su una superficie piana e quattro fori laterali per fissarlo in un angolo.

• Per montare la telecamera PIR con la staffa di montaggio A:

  1. Per il montaggio su superficie, utilizzare i due fori centrali sulla staffa come modello e praticare i fori nella superficie da montare. Per il montaggio ad angolo, utilizzare i quattro fori laterali sulla staffa come modello per praticare i fori.

  2. Inserire i tasselli forniti.

  3. Avvitare la staffa di montaggio sui tasselli con i due ganci rivolti lontano dalla parete.

  4. Agganciare la telecamera PIR alla staffa di montaggio e spingerla verso il basso per fissare saldamente il dispositivo in posizione.

Nota:

Assicurarsi che la telecamera PIR sia correttamente agganciata alla staffa di montaggio, in modo che l'interruttore anti-manomissione sia completamente compresso.

Montaggio su superficie

Montaggio ad angolo

• (Opzionale) Vite di stabilizzazione per la staffa di montaggio A

Una vite extra è fornita per stabilizzare la base della telecamera PIR sulla staffa di montaggio A.

Per utilizzare la vite di stabilizzazione, sarà necessario staccare la copertura dalla base.

Dopo aver avvitato la staffa di montaggio A, agganciato la base alla staffa di montaggio e spinta verso il basso, applicare la vite di stabilizzazione nel foro centrale per la vite. Riposizionare la copertura e stringere la vite di fissaggio inferiore.

Montaggio su superficie con staffa di montaggio B e supporto rotante:

• Il supporto rotante e la staffa di montaggio B offrono un'opzione di montaggio intuitiva, permettendo un'installazione semplice e la rotazione della telecamera PIR per ottenere l'angolo di visuale desiderato.

• Per montare la telecamera PIR con la staffa di montaggio B e il supporto rotante.

1. Avvitare il supporto rotante alla parete.

2. Fissare la staffa di montaggio B alla sfera girevole del supporto rotante, assicurandosi che i due ganci sulla staffa di montaggio B siano rivolti lontano dalla parete.

3. Agganciare la VST-897 sulla staffa di montaggio B e spingerla verso il basso.

4. Ruotare la sfera girevole per ottenere l'orientamento desiderato della telecamera PIR. Fissare la posizione serrando saldamente la vite di regolazione dell'angolo.

Per regolare la sfera girevole, allentare parzialmente la vite di regolazione dell'angolo per permettere una rotazione fluida.
