LMHT-1ZBS

Sensore di Luce Ambientale, Umidità e Temperatura (Zigbee)

Introduzione

LMHT-1ZBS è un sensore ZigBee di luce ambientale, umidità e temperatura. Monitora l'ambiente domestico e trasmette l'illuminamento misurato (lux), l'umidità e la temperatura al coordinatore nella rete ZigBee.

Il sensore utilizza la tecnologia ZigBee per la trasmissione wireless del segnale. ZigBee è un protocollo di comunicazione wireless affidabile, a basso consumo energetico e ad alta efficienza di trasmissione. Basato sullo standard IEEE802.15.4, ZigBee consente l'inclusione di un gran numero di dispositivi in una rete e il loro coordinamento per lo scambio di dati e la trasmissione dei segnali.

Il sensore funge da dispositivo finale nella rete ZigBee. Può essere incluso nella rete ZigBee per trasmettere segnali quando attivato, ma non può consentire ad altri dispositivi ZigBee di unirsi alla rete tramite il sensore.

Identificazione delle parti

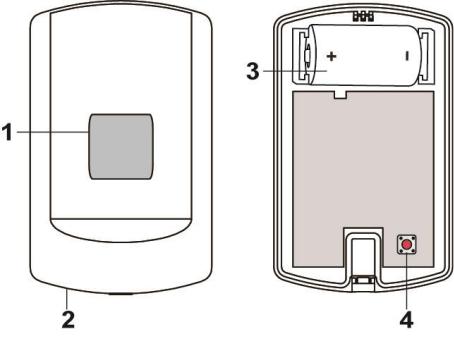

Sensore di luce / Indicatore LED
- Lampeggia una volta: Ripristino di fabbrica
- Lampeggia due volte: Dopo che il sensore si è unito con successo a una rete ZigBee.
- Lampeggia 3 volte: Batteria inserita.
- Lampeggia 5 volte: Batteria scarica rilevata durante l'inserimento della batteria.
- Lampeggio una volta ogni 20 minuti: Il sensore ha perso la connessione con l'attuale rete ZigBee.
Sensore di temperatura
Vano batteria
Pulsante Funzione
- Premere una volta per inviare un segnale al coordinatore.
- Premere e tenere premuto per 10 secondi per resettare il dispositivo.

Funzionalità

Monitoraggio dell'illuminazione, umidità e temperatura

Il sensore misura l'illuminamento, l'umidità e la temperatura e trasmette regolarmente i dati misurati al coordinatore della rete ZigBee.

La lettura dell'illuminamento viene trasmessa ogni 30 minuti.

La lettura di umidità e temperatura viene trasmessa ogni 10 minuti. Il sensore trasmetterà anche il segnale automaticamente quando:

La temperatura cambia di +/- 2°C.
L'umidità cambia di +/- 10%.
Quando l'illuminamento attuale cambia di +/- 10%.
Il livello di variazione necessario per attivare la trasmissione del segnale è programmabile utilizzando il comando ZigBee Configure Reporting – parametro Reportable Change.
I valori predefiniti sono:
Temperatura: 200 per 2°C.
Umidità: 1000 per il 10%.
Illuminamento: 10 per il 10%.

È inoltre possibile premere una volta il pulsante funzione per trasmettere manualmente la lettura corrente.

Rilevamento batteria e batteria scarica

Il sensore utilizza una batteria al litio CR123A da 3V come fonte di alimentazione.
Il sensore dispone della funzione di rilevamento batteria scarica. Quando la tensione della batteria è bassa, il sensore trasmetterà un segnale di batteria scarica al coordinatore nella rete ZigBee
Quando si cambia la batteria, dopo aver rimosso le vecchie batterie, premere due volte il pulsante funzione per scaricare completamente prima di inserire la nuova batteria.
Se viene rilevata una bassa tensione della batteria al momento dell'inserimento della nuova batteria, l'indicatore LED lampeggerà 5 volte.

Supervisione

Il sensore trasmetterà un segnale di supervisione insieme al segnale di lettura per riportare regolarmente il suo stato. L'intervallo predefinito di fabbrica è di 30 minuti, modificabile in base alle impostazioni.

Configurazione della rete ZigBee

Linee guida per i dispositivi ZigBee

ZigBee è un protocollo di comunicazione wireless affidabile, a basso consumo energetico e ad alta efficienza di trasmissione. Basato sullo standard IEEE802.15.4, ZigBee consente l'inclusione di un gran numero di dispositivi in una rete e il loro coordinamento per lo scambio di dati e la trasmissione dei segnali.

A causa della struttura fondamentale della rete ZigBee, un dispositivo ZigBee cercherà attivamente di unirsi alla rete dopo l'accensione. Poiché l'esecuzione del compito di connessione alla rete può consumare energia, è necessario seguire le istruzioni per evitare di scaricare la batteria di un dispositivo ZigBee

Assicurarsi che il router della rete ZigBee o il coordinatore sia acceso prima di inserire la batteria nel dispositivo ZigBee.
Assicurarsi che il router o il coordinatore della rete ZigBee sia alimentato e nel raggio d'azione mentre un dispositivo ZigBee è in uso.
Non rimuovere un dispositivo ZigBee dal router o coordinatore della rete ZigBee senza prima rimuovere la batteria dal dispositivo ZigBee.

Unirsi alla rete ZigBee

Come dispositivo ZigBee, il sensore deve unirsi a una rete ZigBee per trasmettere segnali. Seguire i passaggi seguenti per unire il sensore alla rete ZigBee.

Rimuovere l'assemblaggio della copertura superiore e della base e inserire la batteria.
Premere e tenere premuto il pulsante funzione per 10 secondi mentre il sensore si resetta (LED lampeggia una volta) e inizia a cercare una rete ZigBee esistente. Assicurarsi che la funzione permit-to-join sul router o sul coordinatore della rete ZigBee sia abilitata.
Se il sensore si unisce con successo a una rete ZigBee, l'indicatore LED lampeggerà due volte per confermare.
Dopo essersi unito alla rete ZigBee, il sensore verrà registrato automaticamente nella rete. Controllare il coordinatore ZigBee, il pannello di controllo del sistema o il CIE (Control and Indicating Equipment) per confermare se l'unione e la registrazione sono avvenute con successo.
Dopo essersi unito alla rete ZigBee, se il sensore perde la connessione con l'attuale rete ZigBee, il LED lampeggerà ogni 20 minuti per indicarlo. Controllare lo stato della rete ZigBee e la portata del segnale del sensore per correggere la situazione.

Rimozione del dispositivo dalla rete ZigBee (Ripristino alle impostazioni di fabbrica)

Per rimuovere il dispositivo dall'attuale rete ZigBee, il sensore deve essere riportato alle impostazioni di fabbrica per completare la rimozione del dispositivo. La funzione di reset di fabbrica cancellerà le informazioni di configurazione memorizzate nel dispositivo e spingerà il sensore a cercare una nuova rete ZigBee.

Prima di rimuovere il dispositivo, assicurarsi che il sensore sia all'interno della portata del segnale dell'attuale rete ZigBee

Premere e tenere premuto il pulsante funzione per 10 secondi, quindi rilasciare il pulsante per resettare il sensore.
Al reset, il sensore cancellerà l'impostazione della rete ZigBee corrente e trasmetterà un segnale al coordinatore ZigBee per rimuoversi dall'attuale rete ZigBee. Quindi cercherà nuovamente attivamente una rete ZigBee disponibile e si unirà automaticamente alla rete.

Installazione

Montaggio del sensore

Il sensore può essere montato utilizzando due metodi: montaggio con adesivo o con viti.

Montaggio con adesivo

Pulire la superficie con un adeguato sgrassatore.
Rimuovere la copertura protettiva da un lato del cuscinetto adesivo biadesivo e applicarlo saldamente sul retro del dispositivo.
Rimuovere l'altra copertura e posizionare/ premere saldamente il dispositivo nella posizione desiderata.

Non utilizzare il metodo di montaggio con adesivo su superfici poco verniciate e/o ruvide.

Montaggio con viti

La base del sensore ha due asole per viti, dove la plastica è più sottile per scopi di montaggio. Per montare il sensore:

Separare l'assemblaggio della copertura superiore e della base allentando la vite di fissaggio della copertura usando un cacciavite a croce.
Forare i punti di rottura sulla base.
Usare i fori come modello per praticare due fori e inserire i tasselli da muro.
Avvitare la base nei tasselli.
Riposizionare la copertura superiore sulla base agganciando la base al gancio di fissaggio e spingendo la copertura verso la base.
Fissare e avvitare la copertura superiore di nuovo alla base usando un cacciavite a croce.

Utilizzo del sensore con router ZigBee

NOTA IMPORTANTE

Se il punto di installazione del sensore è distante dal pannello di controllo del sistema e richiede router ZigBee per migliorare la potenza del segnale. NON utilizzare un router ZigBee senza batteria di riserva. Un router ZigBee senza batteria verrà spento durante un'interruzione di corrente CA e il sensore collegato al router perderà la connessione con la rete ZigBee. Si consiglia di pianificare l'installazione del sensore utilizzando solo router ZigBee con batteria di riserva.

Aggiornamento Firmware OTA (solo per versione OTA)

Il sensore di luce ambientale, umidità e temperatura supporta l'aggiornamento firmware OTA tramite la rete ZigBee, che può essere avviato dal coordinatore della rete ZigBee. Seguire i passaggi seguenti per eseguire l'aggiornamento firmware OTA.

Passo 1. Devi accedere al tuo Coordinatore ZigBee per eseguire l'aggiornamento del firmware over-the-air.

Passo 2. Nella pagina di configurazione, selezionare il dispositivo che si desidera aggiornare e selezionare il nuovo firmware ZigBee fornito. Fare riferimento al manuale utente del coordinatore ZigBee per i dettagli.

Passo 3.Premere “OK” per avviare il processo di aggiornamento, e il LED continuerà a lampeggiare. Durante il processo OTA, si prega di

non eseguire altre azioni, né spegnere il pannello.

Passo 4.La durata di un aggiornamento sarà di circa 20-30 minuti. Si noti che la durata può variare in base alla dimensione del file o alla distanza tra l'accessorio e il coordinatore.

Passo 5.Attendere il completamento dell'aggiornamento del firmware. Quando il progresso raggiunge il 100%, il dispositivo si riavvierà automaticamente. È inoltre possibile aggiornare nuovamente la pagina web per assicurarsi che il firmware del dispositivo sia stato aggiornato correttamente con la versione più recente visualizzata.
