CO-8
Rilevatore di Monossido di Carbonio
Il CO-8 è un rilevatore wireless di monossido di carbonio in grado di rilevare la pericolosa presenza di CO nell'ambiente e di attivare immediatamente l'allarme in base ai diversi livelli di concentrazione di CO rilevati. Il rilevatore di monossido di carbonio dispone anche di lunga durata della batteria, funzione di autodiagnosi e una sirena potente per l'avviso acustico.

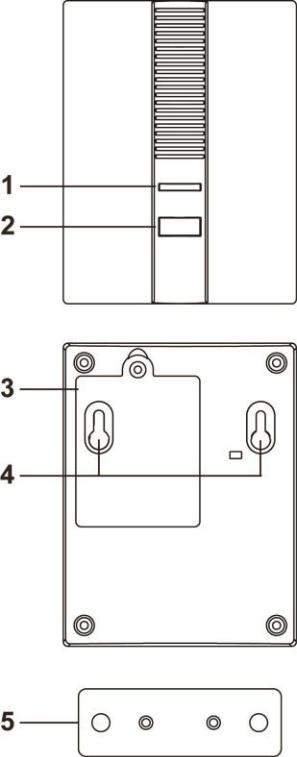

Identificazione delle parti
LED a due colori (ambra e rosso)
Quando la tensione della batteria è bassa, il LED ambra lampeggerà ogni 45 secondi.
Quando viene rilevata una condizione di guasto tramite il test di autodiagnosi, il LED ambra lampeggerà ogni 5 secondi.
Durante la trasmissione del segnale dal rilevatore di monossido di carbonio, il LED rosso lampeggerà
Quando il monossido di carbonio attiva l'allarme, il LED rosso lampeggerà rapidamente.
Durante il silenziamento dell'allarme, il LED rosso lampeggerà una volta al secondo.
Quando la batteria è esaurita, sia il LED rosso che il LED ambra lampeggeranno una volta ogni 4 secondi.
Pulsante di apprendimento/test
Premere il pulsante per
Trasmettere un segnale di apprendimento/test per l'apprendimento del dispositivo o il test della portata radio.
Per silenziare temporaneamente l'allarme dopo l'attivazione. Premere e tenere premuto il pulsante per 10 secondi per_
Eseguire la funzione di autodiagnosi.
Coperchio vano batteria
.Fori di montaggio
Staffa di montaggio
Batteria
3 “AA” batterie alcaline da 1,5V sono utilizzate per alimentare il dispositivo.
Il rilevatore di monossido di carbonio ha una durata della batteria di circa 9 anni.
Quando il rilevatore di monossido di carbonio rileva una bassa tensione della batteria, verrà trasmesso un segnale di batteria scarica insieme alle normali trasmissioni di segnale. Il LED ambra lampeggerà e il rilevatore emetterà un beep ogni 30 secondi.
Quando la batteria è esaurita, rimuovere il coperchio del vano batteria e sostituirlo con batterie nuove.
Supervisione
Dopo l'installazione, il rilevatore di monossido di carbonio trasmetterà automaticamente segnali di supervisione al pannello di controllo a intervalli casuali di 30-50 minuti.
Se il pannello di controllo non riceve il segnale dal rilevatore di monossido di carbonio per un periodo di tempo preimpostato, il pannello determinerà che il rilevatore non è più sotto supervisione e risulterà fuori servizio.
Rilevazione del monossido di carbonio
L'allarme verrà attivato dopo che la concentrazione di CO è rilevata in base alla durata indicata nella tabella seguente:
Livello di concentrazione di CO
Tempo impiegato prima di attivare l'allarme
30 ppm
N/D
50 ppm
60~90 minuti
100 ppm
10~40 minuti
300 ppm
Sotto 3 minuti
Una volta attivato l'allarme, il rilevatore di monossido di carbonio trasmetterà il segnale di allarme e attiverà il proprio cicalino per segnalare l'allarme. Il LED rosso inizierà a lampeggiare rapidamente.
Dopo l'attivazione dell'allarme, il rilevatore di monossido di carbonio continuerà a emettere l'allarme e a ritrasmettere il segnale di allarme ogni 2 minuti fino a quando la concentrazione di CO non scende sotto i 30 ppm. Quando la concentrazione scende sotto i 30 ppm, il rilevatore di monossido di carbonio smetterà di emettere l'allarme e trasmetterà un segnale di ripristino.
Silenziamento dell'allarme
Quando l'allarme suona, premendo il pulsante di test il rilevatore di monossido di carbonio entrerà in modalità di silenziamento dell'allarme per 10 minuti e l'allarme verrà temporaneamente interrotto.
Al termine di questo periodo di 10 minuti, il rilevatore di monossido di carbonio controllerà nuovamente la concentrazione di monossido di carbonio. Se la concentrazione è ancora superiore al valore di soglia impostato, il rilevatore emetterà nuovamente l'allarme. In caso contrario, tornerà alla modalità di funzionamento normale e trasmetterà un segnale di ripristino.
Autodiagnosi
Il rilevatore di monossido di carbonio eseguirà l'autodiagnosi ogni 12 ore. L'utente può anche premere e tenere premuto il pulsante di test per 10 secondi per eseguire l'autodiagnosi. Se viene rilevato un guasto, il rilevatore trasmetterà un segnale al pannello di controllo e il LED ambra lampeggerà ogni 5 secondi. Le seguenti tre condizioni del sensore di monossido di carbonio possono essere rilevate tramite autodiagnosi.
Condizione
Descrizione
Segnalazione al pannello di controllo
Sensore in buone condizioni
Il sensore CO funziona normalmente.
No
Cortocircuito del sensore
Il sensore CO non funziona normalmente perché il polo positivo e il polo negativo sono collegati tra loro.
Sì
Sensore aperto
Il sensore CO non funziona normalmente perché si è staccato o perché il polo positivo o il polo negativo è rotto.
Sì
Apprendimento
Passo 1 Inserire le 3 “AA” batterie nel vano batteria seguendo la polarità corretta indicata sul supporto delle batterie.
Passo 2 Quando le batterie sono inserite, il rilevatore di monossido di carbonio emetterà 2 brevi segnali acustici e il LED rosso lampeggerà una volta.
Passo 3 Mettere il pannello di controllo in Apprendimento modalità, fare riferimento al manuale del pannello di controllo per i dettagli. Passo 4 Premere il pulsante di apprendimento/test sul rilevatore di monossido di carbonio per trasmettere il segnale al
pannello di controllo per il processo di apprendimento. Il LED rosso lampeggerà una volta emettendo un beep.
Passo 5 Fare riferimento al manuale operativo per completare il processo di apprendimento.
Modalità Walk Test
Testare la portata del segnale del rilevatore di monossido di carbonio usando la funzione Walk Test.
Passo 1 Mettere il pannello di controllo in modalità Walk Test. Fare riferimento al manuale del pannello per i dettagli.
Passo 2 Premere il pulsante di apprendimento/test per trasmettere un segnale. Il LED rosso lampeggerà una volta emettendo un beep. Se il LED rosso non lampeggia e non si sente alcun beep, significa che il rilevatore è fuori uso o che la batteria è esaurita.
Passo 3 Se il pannello di controllo riceve con successo il segnale, visualizzerà di conseguenza la potenza del segnale del dispositivo. Uscire dalla modalità Walk Test per completare il test. Se il segnale non viene ricevuto, significa che il pannello è al di fuori della portata del segnale del rilevatore di monossido di carbonio. Si prega di riposizionare il rilevatore e riprovare.
Guida all'installazione
Si consiglia di installare il rilevatore di monossido di carbonio nelle seguenti posizioni.
Installare il rilevatore di monossido di carbonio nelle camere da letto per proteggere la vostra sicurezza.
Per le abitazioni con garage, montare anche vicino alla porta interna verso il garage e nella stanza sopra il garage per protezione nel caso in cui il motore dell'auto non sia spento.
All'interno della cucina e del garage – per evitare falsi allarmi
Angoli o posizioni con aria stagnante – per evitare falsi allarmi
Caminetto – Mantenere almeno 4,5 metri di distanza per evitare falsi allarmi.
Installazione
(Si raccomanda che il CO-8 sia installato da una persona competente).
Nella confezione è fornita una staffa di montaggio per fissare il rilevatore di monossido di carbonio alla parete.
Passo 1. Posizionare il rilevatore di monossido di carbonio nel luogo di installazione desiderato, utilizzare la funzione Walk Test per confermare che la potenza del segnale sia soddisfacente.
Passo 2. Usare la staffa di montaggio come modello per segnare i due fori sulla parete nel punto scelto per l'installazione delle viti.
Passo 3. Avvitare la staffa di montaggio alla parete secondo le posizioni segnate. Installare i tasselli se necessario.
Passo 4. Agganciare il rilevatore di monossido di carbonio alla staffa di montaggio. L'installazione è ora completa.
Durata del sensore e manutenzione
Il rilevatore di monossido di carbonio utilizza il suo sensore elettrochimico integrato per la rilevazione del monossido di carbonio. Il sensore ha circa 10 anni di vita operativa. Assicurarsi di sostituire il dispositivo alla fine della sua durata.
Pulire regolarmente la copertura frontale del dispositivo per evitare polvere o detriti che possano influire sul campionamento dell'aria. Pulire la superficie con un panno inumidito con acqua pulita; non utilizzare detergenti, prodotti o solventi per la pulizia.
Evitare l'uso di aerosol vicino al dispositivo.
Non verniciare il dispositivo, la verniciatura potrebbe ostruire il foro di ventilazione del rilevatore e compromettere la sua capacità di campionare l'aria.
Evitare che il CO-8 subisca urti o cadute che possano danneggiare il dispositivo.
Questo apparecchio è progettato per proteggere le persone dagli effetti acuti dell'esposizione al monossido di carbonio. Non proteggerà completamente le persone con condizioni mediche specifiche. In caso di dubbio consultare un medico.
In caso di allarme, trattenere prontamente il respiro per evitare di inalare monossido di carbonio e aprire porte/finestre per aerare l'ambiente, quindi lasciare i locali per sicurezza.
L'esposizione al monossido di carbonio può causare avvelenamento da CO, con sintomi quali mal di testa, vertigini, vomito. L'inalazione di grandi quantità di CO può anche causare condizioni gravi come aumento della frequenza cardiaca, perdita di coscienza, insufficienza respiratoria e persino la morte.
Non dovete NON modificare l'apparecchio in nessuna circostanza.
L'apparecchio dovrebbe essere installato per un ambiente domestico regolare; non dovrebbe essere sostituito/uso per altri scopi come la manutenzione di apparecchi a combustione, caldaie, camini.
La temperatura di funzionamento è da -10°C a 50°C, umidità di esercizio fino all'85% senza condensazione.
