Détecteur de mouvement PIR IR-35-2W / Série VESTA-177

GUIDE D'UTILISATION

Introduction

Le PIR détecte la signature infrarouge pour repérer les mouvements dans une zone assignée et signale au panneau de contrôle d'activer l'alarme si un intrus traverse son champ de détection.

Le PIR est conçu pour offrir une portée de détection typique de 12 mètres lorsqu'il est monté à 2,5 mètres au-dessus du sol. Le capteur PIR prend également en charge la fonction d'immunité aux animaux de compagnie et ne détectera pas les animaux pesant jusqu'à 25 kg afin de minimiser les fausses alertes.

Le PIR se compose d'un design en deux parties composé d'un couvercle et d'une base. Le couvercle contient toute l'électronique et l'optique et la base fournit un moyen de fixation.

La série de capteurs PIR IR-35-2W comprend les modèles suivants :

IR-35-2W – Détecteur de mouvement PIR alimenté par deux piles alcalines

IR-35SL-2W – Détecteur de mouvement PIR alimenté par une pile CR123

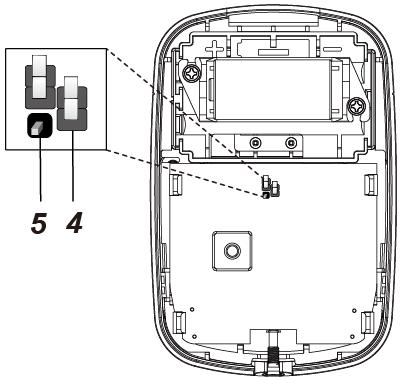

Identification des pièces

1. Bouton de test / Indicateur LED

• Le bouton de test est utilisé pour tester les performances radio et pour le processus d’apprentissage.

• L'indicateur LED sert à indiquer l'état du système.

1. Capteur IR

2. Compartiment à piles

3. Commutateur cavalier Activation/Désactivation de l'immunité aux animaux (JP3)

   1. Cavalier sur : Lorsque réglé sur ON, l'immunité aux animaux est désactivée (réglage usine).

   2. Cavalier hors : Lorsque réglé sur OFF, l'immunité aux animaux est activée.


4. Commutateur cavalier d'augmentation de sensibilité (JP4)

   • Lorsque réglé sur ON, la sensibilité de détection du PIR est élevée.

   • Lorsque réglé sur OFF, la sensibilité de détection du PIR est au niveau normal. (réglage usine)

5. Interrupteur anti-sabotage

6. Vis de fixation inférieure

7. Trou isolant de la batterie IR-35-2W

8. Trou isolant de la batterie IR-35SL-2W

Caractéristiques

Indicateur LED

En mode de fonctionnement normal, l'indicateur LED s'allumera dans les situations suivantes :

• Lorsque un mouvement est détecté en condition de batterie faible

• Lorsque le couvercle est ouvert et que l'interrupteur anti-sabotage est déclenché

• Lorsque du mouvement est détecté si la condition d'antibasculement persiste

• Lorsque du mouvement est détecté en mode Test

• Lorsque le bouton de test est pressé en cas d'alerte de sabotage ou si le PIR a une batterie faible. La LED ne clignotera pas si le PIR n'est pas en condition de sabotage, si la batterie est normale et si le PIR n'est pas en mode test.

Si la LED clignote pour indiquer la transmission du signal, elle clignotera deux fois rapidement lors de la réception de l'accusé de réception du panneau de contrôle.

Pile et détection de pile faible

La série de détecteurs de mouvement IR-35-2W utilise des piles alcalines ou au lithium comme source d'alimentation :

• Le modèle IR-35-2W utilise deux piles AA alcalines de 1,5 V comme source d'alimentation.

• Le modèle IR-35SL-2W utilise une pile lithium CR123 de 3 V comme source d'alimentation.

Le PIR est doté d'une fonction de détection de batterie faible. Si une tension de batterie faible est détectée, un signal de batterie faible sera envoyé au panneau de contrôle avec les transmissions de signal régulières afin que le panneau affiche l'état en conséquence.

Pour chaque installation, les piles sont installées en usine avant l'expédition avec un isolant inséré.

Lors du changement des piles, après avoir retiré les anciennes piles, appuyez deux fois sur l'interrupteur anti-sabotage pour décharger complètement avant d'insérer les nouvelles piles.

Protection anti-sabotage

Le PIR est protégé par un interrupteur anti-sabotage qui est comprimé lorsque le PIR est correctement installé. Lorsque le PIR est retiré de la surface de montage ou du support de montage, ou lorsque son couvercle est ouvert, l'interrupteur anti-sabotage s'activera et le PIR enverra un signal d'ouverture anti-sabotage au panneau de contrôle du système pour informer l'utilisateur de la situation. Si un mouvement est détecté lorsque l'interrupteur anti-sabotage est ouvert, la LED s'allumera.

Fonction de supervision

Lorsque le PIR est en mode de fonctionnement normal, il effectuera périodiquement un autotest en transmettant un signal de supervision toutes les 90 à 110 minutes.

Si le panneau de contrôle ne reçoit plus les signaux de supervision transmis par un certain PIR pendant un délai prédéfini, un «Hors deservice » sera généré.

Mode Test

Le PIR peut être mis en mode test en appuyant sur le bouton de test. En mode test, il désactivera la minuterie de mise en veille et permettra à l'indicateur LED de s'allumer chaque fois qu'un mouvement est détecté. Chaque fois que le bouton de test est pressé, le PIR transmettra un signal de test au panneau de contrôle pour tester la portée radio et entrera en mode test pendant 3 minutes. Le mode test s'arrêtera après 3 minutes.

Temporisateur de mise en veille

• Le PIR dispose d’un «temps de mise en veille» d'environ 1 minute pour économiser de l'énergie.

• Selon le réglage du mode veille (Normal ou Optimisé), le PIR entrera temps de mise en veille pendant 1 minute après avoir transmis un mouvement détecté ou 3 mouvements détectés en une minute.

• Pendant le temps de mise en veille de 1 minute, le PIR ne retransmettra aucun signal ; tout mouvement supplémentaire détecté pendant cette période de veille prolongera la durée de veille d'une minute supplémentaire. De cette façon, un mouvement continu devant le PIR n'épuisera pas inutilement la batterie.

Le réglage du mode veille est configurable à distance. Lorsque le mode veille est réglé sur Normal, le PIR entrera en veille pendant 1 minute après la transmission d'un mouvement détecté. Lorsque le mode veille est réglé sur Optimisé, le PIR entrera en veille pendant 1 minute après la transmission de 3 mouvements détectés en 1 minute. Veuillez vous référer à la Configuration à distance section ci-dessous pour plus de détails.

Fonction d'immunité aux animaux

• Le capteur PIR prend en charge la fonction d'immunité aux animaux de compagnie et ne détectera pas les animaux pesant jusqu'à 25 kg afin de minimiser les fausses alertes.

• La fonction d'immunité aux animaux de compagnie peut être activée/désactivée en réglant la position du cavalier (JP3). Lorsque le cavalier (JP3) est réglé sur ON, l'immunité aux animaux de compagnie est désactivée (réglage d'usine). Lorsque le cavalier (JP3) est réglé sur OFF, l'immunité aux animaux de compagnie est activée.

• La fonction d'immunité aux animaux de compagnie peut également être configurée à distance. Veuillez vous référer à la Configuration à distance section ci-dessous pour plus de détails.

Fonction d’augmentation de sensibilité

• Vous pouvez utiliser la fonction d'augmentation de la sensibilité pour accroître la sensibilité de détection du PIR.

• Pour augmenter la sensibilité de détection, réglez le cavalier (JP4) sur ON. Pour maintenir une sensibilité de détection normale, réglez le cavalier (JP4) sur OFF (réglage d'usine).

• La sensibilité de détection du PIR peut également être configurée à distance. Veuillez vous référer à la Configuration à distance section ci-dessous pour plus de détails.

Configuration à distance

• Le détecteur de mouvement PIR prend en charge la configuration à distance de l'immunité aux animaux de compagnie, de la sensibilité et du mode veille.

• Lorsque le PIR est sous tension, son immunité aux animaux de compagnie et sa sensibilité sont déterminées par les réglages JP3 et JP4. Les utilisateurs peuvent soit ajuster les cavaliers, soit modifier à distance les paramètres d'immunité aux animaux de compagnie et de sensibilité depuis le panneau de contrôle. Le réglage à distance remplacera les réglages des cavaliers.

Page web du panneau de contrôle

1. Sur la page Web locale du panneau, allez à la page Modifier l'appareil et saisissez la configuration du détecteur de mouvement PIR dans la section Paramètres du capteur. Cliquez sur OK pour confirmer.

   Veuillez vous référer au tableau ci-dessous pour les détails de configuration. Par exemple, si vous souhaitez activer l'immunité aux animaux de compagnie et régler le niveau de sensibilité et le mode veille sur normal, vous pouvez saisir 02.

Configuration IR	Immunité aux animaux	Sensibilité	Mode veille
00	Non	Normal	Normal (1 détection)
01	Non	Haute	Normal (1 détection)
02	Oui	Normal	Normal (1 détection)
03	Oui	Haute	Normal (1 détection)
04	Non	Normal	Optimisé (3 détections)
05	Non	Haute	Optimisé (3 détections)
06	Oui	Normal	Optimisé (3 détections)
07	Oui	Haute	Optimisé (3 détections)

1. Appuyez une fois sur le bouton Test du détecteur de mouvement PIR pour envoyer un signal au panneau de contrôle, et les nouveaux réglages seront appliqués immédiatement. Si le bouton n'est pas enfoncé, les nouveaux réglages seront appliqués lors de la prochaine transmission de signal, c'est-à-dire la transmission du signal de supervision ou du signal de déclenchement IR.

Serveur SmartHomeSec

1. Sur le portail serveur Home, allez à la page Paramètres de l'appareil, cliquez sur la ligne de l'appareil IR-35-2W et sélectionnez « Configuration IR ».

2. Sélectionnez la fonction d'immunité aux animaux (Activer/Désactiver), la sensibilité (Élevée/Normale) et la fonction de mode veille optimisé (Normal/Optimisé) dans les listes déroulantes, puis cliquez sur « Soumettre » pour confirmer le réglage.

3. Appuyez une fois sur le bouton Test du détecteur de mouvement PIR pour envoyer un signal au panneau de contrôle, et les nouveaux réglages seront appliqués immédiatement. Si le bouton n'est pas enfoncé, les nouveaux réglages seront appliqués lors de la prochaine transmission de signal, c'est-à-dire la transmission du signal de supervision ou du signal de déclenchement IR.

Premiers pas

• Retirez l'isolant de la batterie pour activer les piles.

• L'indicateur LED clignotera pendant 30 secondes (le PIR se réchauffe). Pendant la période de mise en chauffe, le PIR ne sera pas activé. Après la période de mise en chauffe, la LED s'éteindra et le PIR sera prêt à fonctionner.

• Mettez le panneau de contrôle en mode apprentissage (reportez-vous au manuel du panneau de contrôle pour plus de détails).

• Appuyez sur le bouton de test.

• Reportez-vous au manuel du panneau de contrôle pour compléter le processus d’apprentissage.

• Après que le PIR ait été appris, mettez le panneau de contrôle en mode «Test de marchemode » ; maintenez le PIR à l'emplacement souhaité et appuyez sur le bouton Test pour confirmer que cet emplacement est dans la portée du signal du panneau de contrôle (reportez-vous au manuel du panneau de contrôle pour compléter le test de marche).

• Lorsque vous êtes satisfait que le PIR fonctionne bien à l'emplacement choisi, vous pouvez procéder au montage.

Installation

Guide d'installation

Portée de détection IR-35-2W

Méthode de montage

• Le PIR est conçu pour être monté soit sur une surface plane, soit dans un coin.

• La base comporte deux amorces, où le plastique est plus fin et peut être cassé pour le montage en surface.

• Un support de montage comprend deux trous centraux pour visser le PIR sur une surface et quatre trous latéraux pour vis.

• Pour le montage sur surface, un support rotatif optionnel est fourni pour permettre aux utilisateurs d'ajuster la zone de détection. Avec le support rotatif, l'IR-35-2W peut être tourné de 80 degrés horizontalement et de 70 degrés verticalement pour offrir une couverture optimale.

Montage en surface sans le support de montage :

1. Retirez la vis de fixation inférieure et l'ensemble du couvercle.

2. Percez les deux amorces depuis l'intérieur de la base

3. Utilisez les trous comme gabarit et percez des trous dans la surface à monter.

4. Insérez les chevilles si le PIR doit être fixé sur du plâtre ou de la brique.

5. Vissez la base sur les chevilles.

6. Vissez le capot sur la base.

Fixation sur surface avec le support de montage :

1. Utilisez les deux trous de vis centraux sur le support comme gabarit et percez des trous dans la surface à fixer.

2. Insérez les chevilles si le PIR doit être fixé sur du plâtre ou de la brique.

3. Vissez le support de montage sur les chevilles en ayant les deux tiges pointantes en haut et face à vous.

4. Fixez le PIR sur les crochets du support de montage.

Montage d'angle avec le support de montage :

1. Utilisez les quatre trous latéraux comme gabarit et percez des trous dans la surface à monter.

2. Insérez les chevilles si le PIR doit être fixé sur du plâtre ou de la brique

3. Vissez le support de montage sur les chevilles avec les deux repères pointant vers le haut et face à vous.

4. Fixez le PIR sur les crochets du support de montage.

Montage en surface avec le support rotatif (article optionnel, vendu séparément) :

• Pour le montage sur surface, un support rotatif optionnel est fourni pour permettre aux utilisateurs d'ajuster la zone de détection. Avec le support rotatif, l'IR-35-2W peut être tourné de 80 degrés horizontalement et de 70 degrés verticalement pour offrir une couverture optimale.

• Le support rotatif peut être monté sur le mur avec les vis fournies.

  1. Vissez le support rotatif dans le mur.

  2. Insérez les 3 crochets du support rotatif dans les 3 trous de la base en conséquence.

  3. Faites pivoter le support pour obtenir la plage de détection appropriée et serrez la vis de fixation.

Recommandations d'installation

Il est recommandé d'installer le PIR aux emplacements suivants :

• À une hauteur de 2,3-2,5 mètres pour de meilleures performances :

• Dans des emplacements où les animaux ne peuvent pas accéder à la zone de détection en grimpant sur des meubles ou d'autres objets.

• Ne visez pas le capteur vers des escaliers où les animaux peuvent grimper.

• À une position telle qu'un intrus se déplacerait normalement à travers le champ de vision du PIR de gauche à droite.

• Dans un coin pour donner le champ de vision le plus large.

• À un emplacement où son champ de vision ne sera pas obstrué par, par ex., des rideaux, des ornements, etc.

Limitations
