VESTA-170
PRLM-CH3-AC-ZW
Contrôleurs de relais / Interrupteur relais Z-Wave 3 canaux.
Introduction
PRLM-CH3-AC-ZW est un interrupteur relais Z-Wave 3 canaux pouvant être connecté à des appareils filaires et configuré en position Normal Open (N.O.). Après l'ajout au réseau Z-Wave, l'interrupteur relais peut être contrôlé via le réseau Z-Wave pour activer les appareils connectés.
Z-Wave est un protocole de communication sans fil utilisant une radio RF basse consommation. En tirant parti du réseau maillé Z-Wave, les commandes peuvent être acheminées vers leur destination via des produits Z-Wave « à l'écoute » intermédiaires.
Le relais peut contrôler des nœuds Z-Wave en appuyant simplement sur le bouton de fonction et peut également vous alerter en cas de problèmes de communication du signal.
Identification des pièces
Couvercle supérieur Base
Bouton d'interrupteur 1 / Bouton de fonction
Appuyez sur le bouton 3 fois en 1 seconde pour envoyer un code d'apprentissage.
Appuyez et maintenez le bouton pendant 10 secondes pour réinitialiser les paramètres d'usine.
Appuyez sur le bouton pour activer/désactiver le canal de relais 1.
Bouton d'interrupteur 2
Appuyez sur le bouton pour activer/désactiver le canal de relais 2.
Bouton d'interrupteur 3
Appuyez sur le bouton pour activer/désactiver le canal de relais 3.
Indicateur LED 1
Indicateur LED 2
Indicateur LED 3
Les indicateurs LED 1/2/3 servent à indiquer l'état des canaux de relais 1/2/3 :
LED 1 Allumée/Éteinte : Canal de relais 1 Allumé/Éteint
LED 2 Allumée/Éteinte : Canal de relais 2 Allumé/Éteint
LED 3 Allumée/Éteinte : Canal de relais 3 Allumé/Éteint
Lors de la mise sous tension, toutes les LED clignoteront séquentiellement pendant 1 cycle.
En mode apprentissage, toutes les LED clignoteront une fois toutes les secondes.
Lorsque l'apprentissage réussit, toutes les LED clignoteront rapidement 3 fois.
Trous de montage

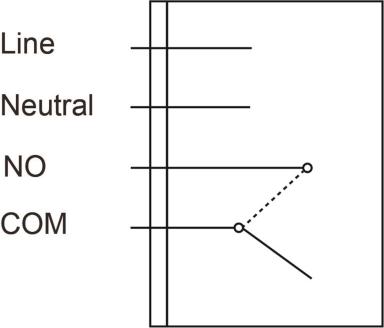

Bornes de connexion
Insérez le fil dans la borne, serrez la vis pour fermer la pince et maintenir le fil en place. Dévissez pour ouvrir la pince afin de retirer le fil connecté à la borne.
Ligne (entrée AC)
Neutre
NO (Canal 1)
Pour connexion Normal Open avec l'appareil
Commun (Canal 1)
NO (Canal 2)
Pour connexion Normal Open avec l'appareil
Commun (Canal 2)
NO (Canal 3)
Pour connexion Normal Open avec l'appareil
Commun (Canal 3)
Serre-câble (Strain Relief Clamp)
Les pinces sont utilisées pour sécuriser les fils et fournir un dispositif de rétention pour protéger les fils contre la découpe par le métal.
Orifices de câblage
Spécification
Alimentation : 100 - 240V AC
Courant de charge pris en charge (pour chaque canal de relais) : 5A, 250VAC ou 5A, 30VDC
Fil multibrin : 14–22 AWG
Précautions
Tous les travaux sur l'appareil, y compris l'installation et la maintenance, doivent être effectués par un électricien qualifié et titulaire d'une licence.
Avant l'installation ou toute opération de maintenance, assurez-vous que l'alimentation a été déconnectée. Ne connectez pas l'appareil à des charges dépassant le courant de charge pris en charge.
Installation
Câblez le relais selon les instructions ci-dessous.
Veuillez couper l'alimentation avant la connexion.
Retirez le couvercle supérieur et retirez les serre-câbles.
Connectez les bornes L et N de l'alimentation aux bornes Line et Neutral du PRLM respectivement via l'orifice de câblage.
Selon l'appareil que vous souhaitez contrôler via le canal de relais 1, sélectionnez la borne NO et câblez le canal de relais 1 avec l'appareil via l'orifice de câblage pour établir une connexion Normal Open avec l'appareil.
De la même manière qu'à l'étape 4, connectez les canaux de relais 2/3 à d'autres appareils filaires.
Après avoir terminé le câblage, replacez les serre-câbles et le couvercle supérieur. Rétablissez l'alimentation pour mettre sous tension l'interrupteur relais.
Caractéristiques
Ajout d'un appareil (Inclusion)
Connectez l'alimentation à l'interrupteur relais conformément aux instructions d'installation ci-dessus et mettez l'interrupteur relais sous tension.
Mettez la passerelle Z-Wave ou le panneau de contrôle en mode Inclusion (veuillez vous référer au manuel de la passerelle Z-Wave ou du panneau de contrôle).
Dans les 1 seconde, appuyez 3 fois sur le bouton de fonction.
Référez-vous au manuel d'utilisation de la passerelle Z-Wave ou du panneau de contrôle pour compléter le processus d'ajout.
Si l'appareil a déjà été ajouté (inclus) dans une autre passerelle/panneau de contrôle Z-Wave, ou si l'appareil ne peut pas être ajouté dans la passerelle/panneau de contrôle Z-Wave actuel, essayez d'abord de le supprimer (voir Suppression de l'appareil).
Suppression de l'appareil (Exclusion)
L'appareil doit être retiré du réseau Z-Wave existant avant d'être ajouté à un autre.
Mode Exclusion
Mettez la passerelle Z-Wave ou le panneau de contrôle en mode Exclusion (veuillez vous référer au manuel de la passerelle Z-Wave ou du panneau de contrôle).
Dans les 1 seconde, appuyez 3 fois sur le bouton de fonction et l'appareil sera retiré du réseau Z-Wave.
Réinitialisation d'usine
La réinitialisation d'usine de l'appareil le restaurera aux paramètres d'usine par défaut (c.-à-d. non inclus dans aucun réseau Z-Wave). Veuillez n'utiliser cette procédure que si la passerelle Z-Wave ou le panneau de contrôle est perdu ou autrement inopérable.
Maintenez enfoncé le bouton de fonction de l'appareil pendant 10 secondes pour réinitialiser l'appareil aux paramètres d'usine.
Test de portée
Pour tester si l'appareil peut communiquer avec la passerelle Z-Wave ou le panneau de contrôle :
Mettez la passerelle/panneau en mode test de portée (Walk Test).
Appuyez sur le bouton de fonction sur l'appareil
La passerelle/le panneau devrait indiquer si l'appareil se trouve dans la zone de fonctionnement (veuillez vous référer au manuel d'utilisation de la passerelle/du panneau).
Montage
Après avoir terminé le test de portée et si vous êtes satisfait que l'appareil peut communiquer avec la passerelle Z-Wave à l'emplacement choisi, procédez au montage.
Coupez l'alimentation principale.
Desserez la vis de fixation inférieure et retirez le couvercle supérieur de l'interrupteur relais. Utilisez les trous sur la base pour marquer l'emplacement de montage sur le mur.
Percez des trous aux emplacements marqués et insérez des chevilles murales si nécessaire, vissez la base à l'emplacement de montage.
Replacez le couvercle supérieur et serrez la vis de fixation inférieure.
Fonctionnement
Contrôle du relais
Une fois que l'interrupteur relais a rejoint avec succès un réseau Z-Wave, la passerelle/le panneau de contrôle peut contrôler à distance les canaux de relais 1/2/3 pour les activer/désactiver. Veuillez vous référer à votre passerelle/panneau de contrôle Z-Wave pour plus de détails.
L'utilisateur peut également appuyer manuellement sur les boutons d'interrupteur 1/2/3 pour activer/désactiver les canaux de relais 1/2/3.
Informations Z-Wave
Classe générique de l'appareil : GENERIC_TYPE_SWITCH_BINARY
Classe spécifique de l'appareil : SPECIFIC_TYPE_POWER_SWITCH_BINARY
Type de rôle : Always On Slave (AOS)
Clés de sécurité prises en charge : S2_UNAUTHENTICATION
Bibliothèque : Esclave 232 amélioré
Type d'appareil point de terminaison 1 : type générique interrupteur binaire et type spécifique interrupteur d'alimentation marche/arrêt
Type d'appareil point de terminaison 1 : type générique interrupteur binaire et type spécifique interrupteur d'alimentation marche/arrêt
Type d'appareil point de terminaison 1 : type générique interrupteur binaire et type spécifique interrupteur d'alimentation marche/arrêt
Prise en charge/contrôle des classes de commande
Classes de commandes annoncées dans le NIF
ZWave Plus Info CC
Transport Service CC
Manufacturer Specific CC, V2 (S2)
Device Reset Locally CC (S2)
Security_2 CC
Powerlevel CC (S2)
Version CC, V2 (S2)
Association CC, V2 (S2)
Multi Channel Association CC, V3 (S2)
Association Group Information CC (S2)
Multil Channel CC (S2)
Supervision CC
Firmware Update Md CC, V4 (S2)
Switch Binary (S2)
Les points de terminaison 1, 2 et 3 implémentent les classes de commande suivantes
ZWave Plus Info CC
Security_2 CC
Association CC, V2 (S2)
Multi Channel Association CC, V3 (S2)
Association Group Information CC (S2)
Supervision CC
Switch Binary (S2)
Cartographie de la classe de commande de base : Binary Switch CC pour les points de terminaison 1 & 2 & 3.
Groupes Z-Wave (Association Command Class Version 2)
