VESTA-206
PRL-3ZW-AC
Interrupteur à bascule à relais Z-Wave
Introduction
Le PRL-3ZW-AC est un interrupteur à bascule à relais Z-Wave. L'interrupteur à bascule à relais peut être connecté à un dispositif filaire et configuré en état normalement ouvert (N.O.). Après rejoindre le réseau Z-Wave, l'interrupteur à bascule à relais peut être contrôlé via le réseau Z-Wave pour activer les appareils connectés.
Z-Wave est un protocole de communication sans fil utilisant une radio RF basse consommation. En tirant parti du réseau maillé Z-Wave, les commandes peuvent être acheminées vers leur destination via des produits Z-Wave « à l'écoute » intermédiaires.
Le relais peut contrôler des nœuds Z-Wave en appuyant simplement sur le bouton de fonction et peut également vous alerter en cas de problèmes de communication du signal.
La série d'interrupteurs à bascule à relais Z-Wave comprend les modèles suivants :
PRL-3ZW-AC
PRL-3ZW-AC-OTA
Identification des pièces
1. Indicateur LED
L'indicateur LED sert à indiquer l'état du relais :
LED allumée : Relais activé
LED éteinte : Relais désactivé
Bouton de fonction
Appuyez 3 fois sur le bouton en 1,5 seconde pour envoyer un code d'apprentissage.
Appuyez et maintenez le bouton pendant 10 secondes pour réinitialiser les paramètres d'usine.
Appuyez sur le bouton pour basculer le relais ON/OFF.
Bornes de connexion
Insérez le fil dans la borne, serrez la vis pour fermer la pince et maintenir le fil en place. Dévissez pour ouvrir la pince afin de retirer le fil connecté à la borne.
Neutre
Ligne (entrée AC)
Pour alimenter le PRL-3ZW, connectez les bornes L et N de l'alimentation aux bornes L et N.
5. NO
Pour connexion Normal Open avec l'appareil
6. Commun
Connectez les bornes NO et COM de l'appareil filaire aux bornes NO et COM du PRL-3ZW.
Spécification
Source d'alimentation (alimentation externe) : 100-240VAC
Sortie du relais : relais SPDT sans potentiel, charge de fonctionnement maximale : 5 A (résistive) à 24 VCC ou 240 VCA.
Fil multibrins : 14 ~ 22 AWG
Température de fonctionnement : -10°C à 45°C (14°F à 113°F)
Humidité : Jusqu'à 85 % sans condensation
Dimensions : 71 mm x 49 mm x 26 mm
Environnement d'installation
L'interrupteur à bascule à relais doit être installé à l'intérieur, dans un endroit sec.
Il est recommandé d'installer l'appareil dans une boîte encastrée en plastique résistante au feu.
N'installez pas l'appareil dans une boîte métallique pour optimiser la portée Z-Wave.
Tous les travaux sur l'appareil, y compris l'installation et la maintenance, doivent être effectués par un électricien qualifié et titulaire d'une licence.
Pour éviter les chocs électriques et/ou les dommages aux équipements, coupez l'alimentation électrique au fusible principal ou au disjoncteur avant l'installation et la maintenance.
Ne pas connecter l'appareil à des charges dépassant l'intensité de charge prise en charge.
Installation

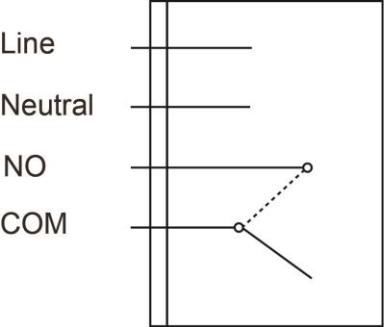

Câblez le relais selon les instructions ci-dessous ou reportez-vous au schéma pour plus d'informations.
Veuillez couper l'alimentation avant la connexion.
Connectez les bornes L et N de l'alimentation aux bornes Phase et Neutre du PRL respectivement.
Selon l'appareil que vous souhaitez contrôler via le relais, sélectionnez la borne NO et câblez le relais avec l'appareil pour établir une connexion Normal Ouvert avec l'appareil.
Après avoir terminé le câblage, mettez sous tension l'alimentation pour alimenter l'interrupteur à bascule du relais.
Caractéristiques
Ajout d'un appareil (Inclusion)
Connectez l'alimentation à l'interrupteur à bascule à relais conformément aux instructions d'installation ci-dessus et mettez l'interrupteur sous tension.
Placez la passerelle Z-Wave ou le panneau de contrôle en Mode d'inclusion (veuillez vous référer au manuel de la passerelle Z-Wave ou du panneau de contrôle).
Dans les 1,5 secondes, appuyez 3 fois sur le bouton de fonction.
Référez-vous au manuel d'utilisation de la passerelle Z-Wave ou du panneau de contrôle pour compléter le processus d'ajout.
Si l'appareil a déjà été ajouté (inclus) dans une autre passerelle/panneau de contrôle Z-Wave, ou si l'appareil ne peut pas être ajouté dans la passerelle/panneau de contrôle Z-Wave actuel, essayez de le retirer d'abord (voir Suppression de l'appareil).
Suppression de l'appareil (Exclusion)
L'appareil doit être retiré du réseau Z-Wave existant avant d'être ajouté à un autre. Mode Exclusion
Placez la passerelle Z-Wave ou le panneau de contrôle en Mode exclusion (veuillez vous référer au manuel de la passerelle Z-Wave ou du panneau de contrôle).
En moins de 1,5 seconde, appuyez 3 fois sur le bouton de fonction et l'appareil sera retiré du réseau Z-Wave.
Réinitialisation d'usine
La réinitialisation d'usine de l'appareil le restaurera aux paramètres d'usine par défaut (c.-à-d. non inclus dans aucun réseau Z-Wave). Veuillez n'utiliser cette procédure que si la passerelle Z-Wave ou le panneau de contrôle est perdu ou autrement inopérable.
Maintenez enfoncé le bouton de fonction de l'appareil pendant 10 secondes pour réinitialiser l'appareil aux paramètres d'usine.
Test de portée
Pour tester si l'appareil peut communiquer avec la passerelle Z-Wave ou le panneau de contrôle :
Mettez la passerelle / le panneau en mode test de portée (Walk Test).
Appuyez sur le bouton de fonction sur l'appareil
La passerelle / le panneau devrait indiquer si l'appareil est dans la zone de fonctionnement (veuillez vous référer au manuel d'utilisation de la passerelle / du panneau).
Fonctionnement
Contrôle du relais
Une fois que l'interrupteur à bascule à relais a été ajouté avec succès à un réseau Z-Wave, la passerelle/le panneau de contrôle peut contrôler à distance le relais pour l'activer, le désactiver ou basculer entre les états Activé et Désactivé. Veuillez vous référer à votre passerelle/panneau de contrôle Z-Wave pour plus de détails.
Informations Z-Wave
Type d'appareil : Interrupteur marche/arrêt
Type de rôle : Esclave toujours actif (AOS)
Prise en charge/contrôle des classes de commande
Prise en charge CC obligatoire : Association CC, v2 ou plus récent
Association Group Information CC
Basic CC
Binary Switch CC
Device Reset Locally CC
Manufacturer Specific CC
Power level CC
Version CC, v2 ou plus récent
Z-Wave Plus Info CC
Prise en charge CC recommandée: CC métadonnées de mise à jour du micrologiciel
Groupes Z-Wave (Association Command Class Version 2)
L'interrupteur peut être configuré pour envoyer des rapports aux dispositifs Z-Wave associés. Il prend en charge un groupe d'association avec prise en charge de cinq nœuds pour le groupe 1. Pour le groupement 1, l'interrupteur enverra son dernier état à la passerelle/panneau Z-Wave.
Groupe 1 pour « LifeLine » :
Binary Switch CC (RAPPORT_SWITCH_BINARY)
Device Reset Locally CC (COMMAND_CLASS_DEVICE_RESET_LOCALLY)
Rapport automatique au groupement 1 (nœud maximum 5)
Rapport d'événement Marche/Arrêt
Lors du basculement entre Marche/Arrêt, il enverra un rapport d'interrupteur binaire aux nœuds du groupement 1.
