VESTA-173

RSB-1ZBS

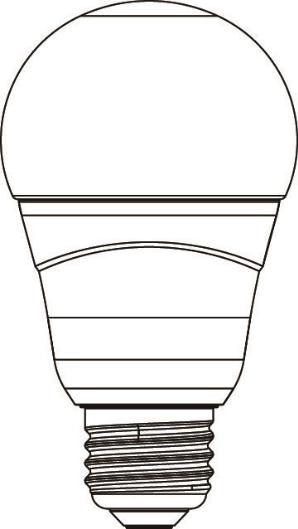

Ampoule Intelligente RGBW (Zigbee)

Introduction

La RSB-1ZBS est une ampoule LED colorée intelligente ZigBee. Elle propose à la fois un réglage multicolore et un contrôle du niveau de luminosité. Une fois intégrée à un réseau ZigBee, l'utilisateur pourra contrôler l'ampoule à distance depuis le coordinateur du réseau ZigBee.

L'ampoule utilise la technologie ZigBee pour la transmission sans fil des signaux. ZigBee est un protocole de communication sans fil fiable, à faible consommation d'énergie et à haute efficacité de transmission. Basé sur la norme IEEE802.15.4, ZigBee permet d'inclure un grand nombre d'appareils dans un réseau et de les coordonner pour l'échange de données et la transmission de signaux.

L'ampoule sert également de routeur dans le réseau ZigBee. Après avoir été intégrée au réseau ZigBee, elle permet à d'autres appareils ZigBee de rejoindre le réseau via l'ampoule.

Configuration du réseau ZigBee

Guide des appareils ZigBee

ZigBee est un protocole de communication sans fil fiable, à faible consommation d'énergie et à haute efficacité de transmission. Basé sur la norme IEEE802.15.4, ZigBee permet d'inclure un grand nombre d'appareils dans un réseau et de les coordonner pour l'échange de données et la transmission de signaux.

En raison de la structure fondamentale du réseau ZigBee, un appareil ZigBee cherchera activement à rejoindre un réseau après sa mise sous tension.

• Assurez-vous que le routeur ou le coordinateur de votre réseau ZigBee est sous tension avant d'alimenter l'appareil ZigBee.

• Assurez-vous que le routeur ou le coordinateur de votre réseau ZigBee est sous tension et à portée lorsque vous utilisez un appareil ZigBee.

• Ne retirez pas un appareil ZigBee du routeur ou du coordinateur ZigBee sans couper l'alimentation de l'appareil ZigBee.

Joindre le réseau ZigBee

En tant qu'appareil ZigBee, l'ampoule doit rejoindre un réseau ZigBee pour envoyer et recevoir des signaux de commande. Veuillez suivre les étapes ci-dessous pour ajouter l'ampoule au réseau ZigBee.

1. Vissez l'ampoule dans la douille. Ne fournissez pas encore d'alimentation.

2. Activez la fonction d'autorisation d'association (permit-join) sur le routeur ou le coordinateur de votre réseau ZigBee.

3. Allumez l'ampoule pendant 3 à 5 secondes (pas plus de 5 secondes), puis éteignez-la.

4. Répétez l'étape 3 trois (3) fois pour un total de quatre (4) cycles marche/arrêt.

5. Allumez l'ampoule pour la 5e fois ; l'appareil se réinitialisera et commencera à rechercher un nouveau réseau ZigBee.

6. Après avoir rejoint le réseau ZigBee, l'ampoule sera automatiquement enregistrée dans le système de sécurité du réseau. Veuillez vérifier auprès du coordinateur du réseau ZigBee, du panneau de contrôle du système ou du CIE (équipement de contrôle et d'indication) pour confirmer si l'association et l'enregistrement ont réussi.

Suppression de l'appareil du réseau ZigBee (réinitialisation d'usine)

Pour supprimer l'ampoule du réseau ZigBee actuel, l'appareil doit être placé en réinitialisation d'usine afin de compléter la suppression. La fonction de réinitialisation d'usine effacera les paramètres et les informations stockés de l'ampoule et l'incitera à rechercher un nouveau réseau ZigBee.

Avant de supprimer l'appareil, assurez-vous que l'ampoule se trouve dans la portée du signal du réseau ZigBee actuel.

1. Supprimez l'ampoule du panneau de contrôle / CIE actuel.

2. Coupez l'alimentation de l'ampoule.

3. Allumez l'ampoule pendant 3 à 5 secondes (pas plus de 5 secondes), puis éteignez-la.

4. Répétez l'étape 3 trois fois pour un total de 4 cycles marche/arrêt.

5. Allumez l'ampoule pour la 5e fois ; l'appareil se réinitialisera et commencera à rechercher un nouveau réseau ZigBee.

6. Lors de la réinitialisation, l'ampoule effacera les paramètres du réseau ZigBee actuel et enverra un signal au coordinateur ZigBee pour se retirer du réseau ZigBee en cours. Elle recherchera ensuite activement à nouveau les réseaux ZigBee disponibles et se joindra automatiquement au réseau.

Capacité des appareils routeurs ZigBee

L'ampoule avec fonction de routeur permet à d'autres appareils ZigBee de rejoindre le réseau ZigBee via le routeur. L'ampoule a une capacité maximale de 7 appareils, dont 4 routeurs.

Caractéristiques

Réglage de la couleur et de la saturation

La couleur et la saturation de l'ampoule peuvent être ajustées à distance par les coordinateurs ZigBee en envoyant des commandes.

Réglage du niveau lumineux

L'ampoule est dimmable ; le pourcentage de luminosité peut être ajusté à distance par les coordinateurs ZigBee en envoyant des commandes.

Supervision

L'ampoule enverra régulièrement un signal de supervision pour signaler son état selon le paramétrage utilisateur. L'intervalle par défaut en usine est de 10 minutes.

Annexe (Pour développeurs uniquement)

ID de cluster de l'ampoule

Attribut des informations du cluster de base

Attribut des informations du cluster d'identification

Attribut d'information du cluster de groupe

Attribut d'information du cluster de scènes

Attribut d'information du cluster Marche/Arrêt

Attribut d'information du cluster de contrôle du niveau

Attribut d'information du cluster de contrôle des couleurs
