Capteur de lumière ambiante, d'humidité et de température (Zigbee)

Introduction

Le LMHT-1ZBS est un capteur ZigBee de lumière ambiante, d'humidité et de température. Il surveille l'environnement de votre domicile et transmet l'éclairement mesuré (lux), l'humidité et la température au coordinateur du réseau ZigBee.

Le capteur utilise la technologie ZigBee pour la transmission sans fil des signaux. ZigBee est un protocole de communication sans fil fiable, à faible consommation d'énergie et à haute efficacité de transmission. Basé sur la norme IEEE802.15.4, ZigBee permet d'intégrer un grand nombre d'appareils dans un réseau et de les coordonner pour l'échange de données et la transmission de signaux.

Le capteur fonctionne comme un périphérique final dans le réseau ZigBee. Il peut être inclus dans le réseau ZigBee pour transmettre des signaux lorsqu'il est activé, mais il ne permet pas à d'autres appareils ZigBee de rejoindre le réseau via ce capteur.

Identification des pièces

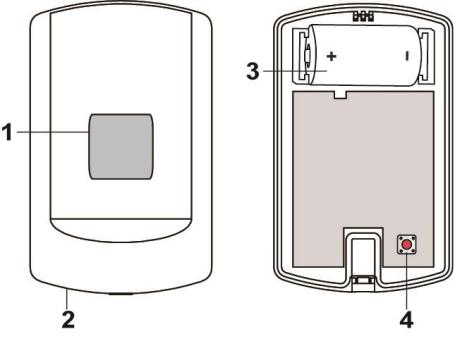

Capteur de lumière / Indicateur LED
- Clignote une fois : Réinitialisation d'usine
- Clignote deux fois : Après que le capteur a rejoint avec succès un réseau ZigBee.
- Clignote 3 fois : Pile insérée.
- Clignote 5 fois : Batterie faible détectée lors de l'insertion de la pile.
- Clignote une fois toutes les 20 minutes : Le capteur a perdu la connexion avec son réseau ZigBee actuel.
Capteur de température
Compartiment des piles
Bouton de fonction
- Appuyez une fois pour envoyer un signal au coordinateur.
- Appuyez et maintenez pendant 10 secondes pour réinitialiser l'appareil.

Caractéristiques

Surveillance de l'éclairage, de l'humidité et de la température

Le capteur mesure l'éclairement, l'humidité et la température afin de transmettre régulièrement les données mesurées au coordinateur du réseau ZigBee.

La lecture de l'éclairement est transmise toutes les 30 minutes.

Les lectures d'humidité et de température sont transmises toutes les 10 minutes. Le capteur transmettra également un signal automatiquement lorsque :

La température change de +/- 2 °C.
L'humidité change de +/- 10 %.
Lorsque l'éclairement actuel change de +/- 10 %.
Le niveau de variation nécessaire pour déclencher la transmission du signal est programmable via la commande ZigBee Configure Reporting – paramètre Reportable Change.
Les valeurs par défaut sont :
Température : 200 pour 2 °C.
Humidité : 1000 pour 10 %.
Éclairement : 10 pour 10 %.

Vous pouvez également appuyer une fois sur le bouton Fonction pour transmettre manuellement la lecture courante.

Batterie et détection de batterie faible

Le capteur utilise une pile lithium CR123A 3V comme source d'alimentation.
Le capteur est doté d'une fonction de détection de batterie faible. Lorsque la tension de la batterie est faible, le capteur transmettra un signal de batterie faible au coordinateur du réseau ZigBee.
Lors du changement de pile, après avoir retiré les anciennes piles, appuyez deux fois sur le bouton Fonction pour décharger complètement avant d'insérer la nouvelle pile.
Si une tension de batterie faible est détectée lors de l'insertion de la nouvelle pile, l'indicateur LED clignotera 5 fois.

Supervision

Le capteur transmettra un signal de supervision en même temps que le signal de lecture pour rendre compte régulièrement de son état. L'intervalle par défaut usine est de 30 minutes, pouvant être ajusté selon les paramètres.

Configuration du réseau ZigBee

Guide des appareils ZigBee

ZigBee est un protocole de communication sans fil fiable, à faible consommation d'énergie et à haute efficacité de transmission. Basé sur la norme IEEE802.15.4, ZigBee permet d'intégrer un grand nombre d'appareils dans un réseau et de les coordonner pour l'échange de données et la transmission de signaux.

En raison de la structure fondamentale du réseau ZigBee, un appareil ZigBee recherchera et rejoindra activement le réseau après sa mise sous tension. Comme l'exécution d'une tâche de connexion au réseau peut consommer de l'énergie, il est nécessaire de suivre les instructions pour éviter d'épuiser la batterie d'un appareil ZigBee.

Assurez-vous que le routeur ou le coordinateur de votre réseau ZigBee est sous tension avant d'insérer la pile dans l'appareil ZigBee.
Assurez-vous que le routeur ou le coordinateur du réseau ZigBee est sous tension et à portée pendant l'utilisation d'un appareil ZigBee.
Ne retirez pas un appareil ZigBee du routeur ou du coordinateur ZigBee sans retirer la batterie de l'appareil ZigBee.

Joindre le réseau ZigBee

En tant qu'appareil ZigBee, le capteur doit rejoindre un réseau ZigBee pour transmettre des signaux. Veuillez suivre les étapes ci-dessous pour intégrer le capteur au réseau ZigBee.

Détachez l'ensemble couvercle supérieur et base et insérez la pile.
Appuyez et maintenez le bouton fonction pendant 10 secondes pendant que le capteur se réinitialise (la LED clignote une fois) et commence à rechercher un réseau ZigBee existant. Veuillez vous assurer que la fonction d'autorisation d'adhésion (permit-to-join) sur le routeur ou le coordinateur de votre réseau ZigBee est activée.
Si le capteur rejoint avec succès un réseau ZigBee, l'indicateur LED clignotera deux fois pour confirmer.
Après avoir rejoint le réseau ZigBee, le capteur sera enregistré automatiquement dans le réseau. Veuillez vérifier votre coordinateur ZigBee, le panneau de contrôle du système ou le CIE (équipement de commande et d'indication) pour confirmer si l'adhésion et l'enregistrement ont réussi.
Après avoir rejoint le réseau ZigBee, si le capteur perd la connexion avec le réseau ZigBee actuel, la LED clignotera toutes les 20 minutes pour l'indiquer. Veuillez vérifier l'état de votre réseau ZigBee et la portée du signal du capteur pour corriger la situation.

Suppression de l'appareil du réseau ZigBee (réinitialisation d'usine)

Pour retirer l'appareil du réseau ZigBee actuel, le capteur doit être mis en réinitialisation d'usine (Factory Reset) pour compléter la suppression de l'appareil. La fonction de réinitialisation d'usine effacera les informations de configuration stockées de l'appareil et invitera le capteur à rechercher un nouveau réseau ZigBee.

Avant de retirer l'appareil, assurez-vous que le capteur se trouve dans la zone de couverture du signal du réseau ZigBee actuel

Appuyez et maintenez le bouton fonction pendant 10 secondes, puis relâchez le bouton pour réinitialiser le capteur.
Après la réinitialisation, le capteur effacera la configuration du réseau ZigBee actuel et transmettra un signal au coordinateur ZigBee pour se retirer du réseau ZigBee actuel. Il recherchera ensuite activement un réseau ZigBee disponible et rejoindra le réseau automatiquement.

Installation

Montage du capteur

Le capteur peut être monté de deux manières : adhésif auto-collant ou montage par vis.

Montage auto-adhésif

Nettoyez la surface avec un dégraissant approprié.
Retirez la protection d'un côté du tampon adhésif double-face et appliquez fermement à l'arrière de l'appareil.
Retirez l'autre protection et placez/appuyez fermement l'appareil à l'endroit souhaité.

N'utilisez pas la méthode de montage auto-adhésif sur des surfaces mal peintes et/ou rugueuses.

Montage par vis

La base du capteur comporte deux découpes pour vis, où le plastique est plus fin pour faciliter le montage. Pour monter le capteur :

Détachez l'ensemble couvercle supérieur et base en desserrant la vis de fixation du couvercle à l'aide d'un tournevis cruciforme.
Traversez les cavités sur la base.
Utilisez les trous comme gabarit pour percer deux trous et insérez les chevilles murales.
Vissez la base dans les chevilles murales.
Remettez le couvercle supérieur sur la base en accrochant la base sur le crochet de fixation et en poussant le couvercle vers la base.
Fixez et revissez le couvercle supérieur sur sa base à l'aide d'un tournevis cruciforme.

Utilisation du capteur avec un routeur ZigBee

REMARQUE IMPORTANTE

Si l'emplacement d'installation du capteur est éloigné de votre panneau de contrôle système et nécessite des routeurs ZigBee pour améliorer la puissance du signal. NE PAS utilisez un routeur ZigBee sans batterie de secours. Un routeur ZigBee sans batterie sera mis hors tension en cas de coupure de courant alternatif et le capteur connecté au routeur perdra la connexion avec le réseau ZigBee. Vous devez planifier l'emplacement d'installation de votre capteur en n'utilisant que des routeurs ZigBee disposant d'une batterie de secours.

Mise à jour du firmware OTA (pour version OTA uniquement)

Le capteur de lumière ambiante, d'humidité et de température prend en charge la mise à jour du firmware OTA via le réseau ZigBee, qui peut être initiée depuis le coordinateur du réseau ZigBee. Suivez les étapes ci-dessous pour effectuer la mise à jour du firmware OTA.

Étape 1. Vous devez accéder à votre coordinateur ZigBee pour effectuer la mise à jour du firmware à distance.

Étape 2. Sur la page de configuration, sélectionnez l'appareil que vous souhaitez mettre à jour et choisissez le nouveau firmware ZigBee fourni. Veuillez vous référer au manuel d'utilisation du coordinateur ZigBee pour plus de détails.

Étape 3.Appuyez sur "OK" pour démarrer le processus de mise à jour, et la LED continuera de clignoter. Pendant le processus OTA, veuillez ne

pas effectuer d'autres actions ou couper l'alimentation du panneau.

Étape 4.La durée d'une mise à jour prendra environ 20 à 30 minutes. Veuillez noter que la durée peut varier en fonction de la taille du fichier ou de la distance entre votre accessoire et le coordinateur.

Étape 5.Attendez que le firmware termine la mise à jour. Lorsque la progression atteint 100 %, l'appareil se réinitialisera automatiquement. Vous pouvez également actualiser la page Web pour vous assurer que le firmware de l'appareil a été mis à jour avec succès et que la nouvelle version s'affiche.
