VESTA-119N

BX-23-F1

Boîtier de sonnette extérieur sans fil

Le boîtier extérieur de sonnette est utilisé pour attirer l'attention lorsqu'un signal d'alarme est reçu du panneau de contrôle, en activant sa sirène et son gyrophare.

La sonnette peut également vous alerter en cas de violation du détecteur d'ouverture et d'état de batterie faible.

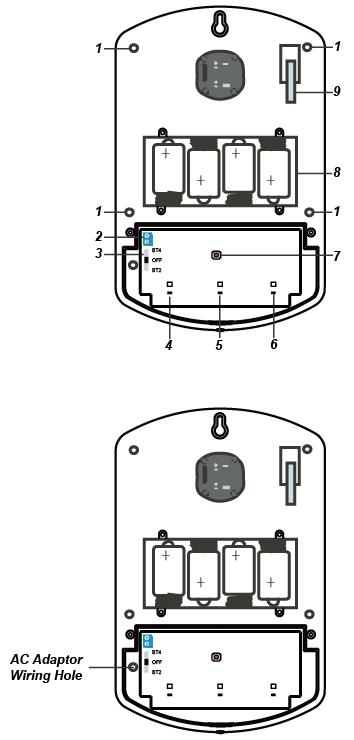

Identification des pièces

1. Trous de fixation

2. Borne d'entrée CA

   Connectez un adaptateur 9 V 1 A pour alimenter la boîte de sonnette.

3. Interrupteur d'alimentation

L'interrupteur comporte 3 positions :

BT4 : La sonnette est alimentée par la configuration de 4 piles alcalines.

Off : La sonnette n'est alimentée par aucune batterie.

BT2 : Cette configuration est actuellement réservée

1. Groupe LED 3

2. Groupe LED 2

3. Groupe LED 1

4. Bouton d'apprentissage

5. Compartiment pour piles

6. Interrupteur anti-ouverture

Accessoires inclus

En plus du BX-23 lui-même, les accessoires suivants sont également inclus dans l'emballage :

a. 4 x chevilles murales grandes.

b. 4 x vis de fixation cruciformes 4 mm x 30 mm.

c. 4 x piles alcalines D 1,5 V (pré-installées)

Alimentation

La sonnette peut être alimentée par un adaptateur secteur 9 V, 1 A ou fonctionner sur piles. Placez l'interrupteur d'alimentation sur la position appropriée. Batterie et alimentation secteur : Lorsque l'interrupteur d'alimentation est réglé sur la position BT4, la sonnette utilisera l'alimentation secteur si la connexion secteur est disponible, et basculera automatiquement sur l'alimentation par piles si aucune alimentation secteur n'est détectée. Étape 1. Faites glisser l'interrupteur d'alimentation en position BT4. Étape 2. Percez la coque arrière pour faire passer le câble de l'adaptateur secteur (indiqué sur l'image à droite). Étape 3. Desserrer les vis de la borne d'entrée CA à l'aide d'un tournevis cruciforme. Étape 4. Faites passer les fils de l'adaptateur CA à travers le trou et connectez-les à la borne appropriée. Étape 5. Serrez les vis de la borne d'entrée CA à l'aide d'un tournevis cruciforme. Assurez-vous que les fils sont bien fixés à la borne appropriée. Étape 6. Branchez l'adaptateur secteur sur une prise électrique. Étape 7. Ouvrez le compartiment des piles et insérez 4 piles alcalines type D, puis refermez le compartiment et serrez la vis. Alimentation secteur uniquement : Lorsque l'interrupteur d'alimentation est réglé sur la position OFF, la sonnette utilisera uniquement l'alimentation secteur et ne passera pas sur l'alimentation par piles si l'alimentation secteur est déconnectée. Étape 1. Placez l'interrupteur Batterie sur la position OFF. Étape 2. Connectez l'alimentation secteur selon les instructions ci-dessus.

Remarque :

La position BT2 de l'interrupteur d'alimentation est actuellement réservée.

Supervision

La sonnette transmettra un signal de supervision toutes les 30 à 50 minutes en mode de fonctionnement normal. Si ce signal n'est pas reçu, le panneau de contrôle indiquera que le BX-23 concerné présente un problème.

Aperçu des fonctions

Mémoire d'alarme

Si une alarme a été déclenchée en votre absence et que le système n'a pas été désarmé avant l'expiration de la durée de l'alarme, la sonnette émettra une courte alarme lorsque le système sera désarmé pour avertir l'utilisateur qu'une alarme a été déclenchée pendant son absence. Cela suggère que l'intrus pourrait encore se trouver sur les lieux.

Durée de l'alarme

La durée d'alarme de la sonnette est de 15 minutes.

Lorsque le panneau est en mode désarmé et que l'interrupteur anti-ouverture de la sonnette est déclenché, la sonnette s'activera selon sa propre durée d'alarme (15 minutes) puisque le panneau est en mode désarmé et n'activera pas d'alarme à partir du déclenchement d'un anti-ouverture.

Lorsqu'une alarme est activée par le panneau de contrôle, le panneau informera la sonnette de commencer l'alarme selon la durée d'alarme définie du panneau. Lorsque la durée d'alarme du panneau expire, il informera la sonnette d'arrêter l'alarme.

Si la durée d'alarme du panneau est définie plus longue que la durée d'alarme de la sonnette (15 minutes), après l'activation d'une alarme, au lieu d'attendre l'expiration de la durée d'alarme du panneau, la sonnette cessera de sonner à l'expiration de sa propre durée d'alarme (15 minutes).

Anti-ouverture de la sirène

La sonnette est protégée contre toute tentative d'ouvrir le couvercle ou de détacher la sonnette de sa surface de montage.

Si la sonnette détecte une condition d'anti-ouverture, elle activera la sirène et le gyrophare pendant la période d'alarme programmée. Un signal d'anti-ouverture sera envoyé au panneau de contrôle avec les transmissions régulières pour que le panneau affiche le statut en conséquence. Si la condition d'anti-ouverture persiste, la sonnette émettra une série de cinq bips soit chaque fois que le système est armé, soit lorsque l'anti-ouverture est activé, pour indiquer une anomalie.

La fonction anti-ouverture peut être désactivée temporairement depuis le panneau de contrôle en utilisant la fonction de contrôle Siren Tamper. La sonnette cessera de détecter l'anti-ouverture temporairement pendant une heure. Cette fonction est principalement conçue pour remplacer la batterie ou changer l'emplacement d'installation de la sonnette. Après une heure, le panneau de contrôle réactivera automatiquement la fonction. La détection d'anti-ouverture peut également être réactivée manuellement en utilisant la fonction Siren Tamper.

Indication d'état audio et visuelle

Lors de l'armement / du désarmement du système, le BX-23 utilise différentes méthodes pour distinguer divers états pour l'utilisateur, comme indiqué dans le tableau.

• L'indication audio de la sirène sera affectée par le réglage Confirmation ON / OFF. Lorsque la confirmation est réglée sur OFF, le son de confirmation ne sera pas disponible. Reportez-vous au réglage de la sirène du panneau de contrôle pour la fonction de confirmation.

Commencer

Appairage

Étape 1 : Dévissez la vis inférieure de la sonnette à l'aide d'un tournevis cruciforme et retirez le capot supérieur.

Étape 2 : Dévissez les 4 vis fixant le couvercle des LED à l'aide d'un tournevis cruciforme et retirez le couvercle des LED.

Étape 3 : Mettez le panneau de contrôle en mode apprentissage (reportez-vous au manuel d'utilisation du panneau de contrôle pour plus de détails).

Étape 4 : Alimentez la sonnette (connectez l'adaptateur secteur ou placez l'interrupteur d'alimentation en position BT4). Toutes les LED clignoteront une fois et le buzzer émettra 1 bip.

Étape 5 : Appuyez une fois sur le bouton d'apprentissage. La sonnette émettra un court bip et les groupes de LED 1 et 3 s'allumeront brièvement. La sonnette est maintenant en mode apprentissage et transmettra un code d'apprentissage au panneau de contrôle.

Étape 6 : Si le panneau de contrôle n'a pas reçu de code d'apprentissage, appuyez à nouveau sur le bouton d'apprentissage (la sonnette ne sonnera pas cette fois-ci).

Étape 7 : Si le panneau de contrôle reçoit le code d'apprentissage, il répertoriera les informations de l'appareil en conséquence ; suivez les instructions du manuel du panneau de contrôle pour compléter la procédure d'apprentissage. Un accusé de réception sera envoyé à la sonnette. Lors de la réception de cet accusé, la sonnette émettra deux courts bips avec le groupe LED 2 clignotant une fois pour indiquer que le processus d'apprentissage est réussi. La sonnette quittera ensuite le mode apprentissage.

Étape 8 : Reportez-vous au manuel du panneau de contrôle et utilisez la fonction Modifier l'appareil pour vérifier les paramètres de la sonnette. Vous pouvez modifier la zone d'exploitation, le numéro de zone et le nom de l'appareil pour la sonnette.

Remarque :

• Si le processus d'apprentissage échoue, veuillez répéter les étapes 3 à 7.

• Si la sonnette ne reçoit pas le code de confirmation du panneau de contrôle dans la minute, la sonnette quittera le mode apprentissage et les groupes LED 1 et 3 s'éteindront.

Modifier la zone d'exploitation de la sonnette

Suivez les instructions ci-dessous pour changer la zone d'exploitation de la sonnette dans le panneau de contrôle Étape 1 : Utilisez la fonction Modifier l'appareil du panneau pour changer le paramètre de zone de la sonnette.

Étape 2 : Appuyez sur le bouton d'apprentissage de la sonnette pour envoyer un signal au panneau ; la sonnette émettra un bip et fera clignoter les LED 1 et 3 une fois.

Étape 3 : Lorsque la sonnette reçoit le signal d'accusé de réception du panneau, elle émettra un bip et fera clignoter la LED 2 une fois pour indiquer que le paramètre a été mis à jour. La sonnette reviendra à son fonctionnement normal.

Installation

Procédez à l'installation après avoir terminé l'apprentissage.

Étape 1. Désactivez la fonction Siren Tamper sur le panneau de contrôle (veuillez vous référer au manuel d'instruction du panneau de contrôle). La sonnette émettra un bip pour indiquer que l'interrupteur anti-ouverture est maintenant désactivé.

Remarque :

La fonction Siren Tamper ne restera OFF que pendant une durée d'une heure. Le panneau de contrôle réactivera automatiquement la fonction après cette durée.

Étape 2. Trouvez l'emplacement où la sonnette doit être montée.

Étape 3. Retirez le capot supérieur en desserrant la vis inférieure à l'aide d'un tournevis cruciforme et en retirant soigneusement la coque extérieure.

Étape 4. Retirez le couvercle des LED en desserrant les 2 vis qui le fixent à l'aide d'un tournevis cruciforme et en enlevant le couvercle.

Étape 5. Tenez la sonnette à l'endroit où elle sera montée, alimentez la sonnette

Étape 6. Vérifiez si le BX a un signal suffisamment fort avec le panneau de contrôle en mettant le panneau de contrôle en Test de marche mode (veuillez vous référer au manuel du panneau de contrôle). Appuyez sur le Bouton d'apprentissage vérifiez si le signal est suffisamment fort (veuillez vous référer au manuel du panneau de contrôle pour la force du signal).

Étape 7. Si vous êtes satisfait de la puissance du signal, retirez la sonnette de l'emplacement de montage. Faites glisser l'interrupteur d'alimentation vers la borne appropriée (alimentation secteur ou alimentation par piles), remplacez le couvercle des LED et fixez-le avec les 4 vis du couvercle des LED à l'aide d'un tournevis cruciforme.

Étape 8. Identifiez les 4 trous de fixation, montez et fixez la sonnette au mur en utilisant les grandes vis et chevilles fournies. Serrez les vis à l'aide d'un tournevis cruciforme. Assurez-vous que l'interrupteur anti-ouverture est bien enfoncé contre le mur.

Remarque :

L'interrupteur anti-ouverture dépasse à l'arrière de l'appareil. Lorsque la sirène est retirée du mur, l'alarme sera activée. Assurez-vous qu'il est bien enfoncé lorsque la sirène est montée. S'il y a un espace, comblez-le avec un matériau d'espacement approprié.

Étape 9. Replacez le capot supérieur en accrochant le haut du capot supérieur sur le haut de la base. Poussez le bas du capot supérieur sur la base et serrez la vis inférieure à l'aide d'un tournevis cruciforme.

Étape 10. Activez la fonction Siren Tamper sur le panneau de contrôle (veuillez vous référer au manuel d'instruction du panneau de contrôle)

Étape 11. Vérifiez si l'installation a réussi en testant depuis le panneau de contrôle par la fonction d'armement et de désarmement.

L'armement/désarmement réussi est indiqué par le tableau fourni dans Indication d'état audio et visuelle.

Remarque :

Si 5 bips courts sont entendus lors de l'armement/désarmement, cela signifie que l'anti-ouverture n'est pas complètement enfoncé. Vérifiez que l'anti-ouverture est correctement positionné puis testez à nouveau depuis le panneau de contrôle.

Étape 12. L'installation est maintenant terminée.

Changement de la batterie

Étape 1 : Désactivez la fonction Siren Tamper sur le panneau de contrôle (veuillez vous référer au manuel d'instruction du panneau de contrôle). Le BX-23 émettra un bip pour indiquer que l'interrupteur anti-ouverture est maintenant désactivé.

Étape 2 : Desserez la vis de fixation du couvercle en bas du BX-23 à l'aide d'un tournevis cruciforme et retirez soigneusement la coque extérieure.

Étape 3 : Retirez le couvercle des LED en desserrant les 4 vis qui fixent le couvercle à l'aide d'un tournevis cruciforme et en retirant le couvercle.

Étape 4 : Placez l'interrupteur d'alimentation en position off.

Étape 5 : Le compartiment des piles est un grand boîtier dans le BX-23 avec un couvercle fixé par 4 vis. Dévissez les quatre vis à l'aide d'un tournevis cruciforme et retirez le couvercle du compartiment.

Étape 6 : Retirez les anciennes piles et appuyez deux fois sur l'interrupteur anti-ouverture pour décharger.

Étape 7 : Insérez de nouvelles piles dans le compartiment à piles.

Étape 8 : Après avoir inséré toutes les piles, faites glisser l'interrupteur d'alimentation sur la borne BT4. Toutes les LED clignoteront une fois et le buzzer émettra 1 bip lorsque la sonnette s'allume.

Étape 9 : Replacez le couvercle des LED et fixez-le avec les 4 vis qui maintiennent le couvercle à l'aide d'un tournevis cruciforme.

Étape 10 : Replacez le couvercle du compartiment à piles et fixez-le avec les quatre vis à l'aide d'un tournevis cruciforme. Veuillez ne pas trop serrer.

Étape 11 : Replacez le capot supérieur en accrochant le haut du capot supérieur sur le haut de la base. Poussez le bas du capot supérieur sur la base et serrez la vis inférieure à l'aide d'un tournevis cruciforme.

Étape 12 : Revenez à la page Program Siren du panneau de contrôle pour réactiver la fonction Siren Tamper. Le BX-23 émettra un bip pour indiquer que l'interrupteur anti-ouverture est maintenant activé.

Réinitialisation d'usine

La sonnette peut être réinitialisée et le contenu de la mémoire effacé. Chaque fois que la sonnette est retirée du panneau de contrôle, elle doit être remise en état d'usine pour effacer sa mémoire du panneau de contrôle, sinon la sonnette continuera à déclencher l'alarme si elle reçoit un signal d'alarme du panneau.

Étape 1 : Désactivez la fonction Siren Tamper sur le panneau de contrôle (veuillez vous référer au manuel d'instruction du panneau de contrôle). La sonnette émettra un bip pour indiquer que l'interrupteur anti-ouverture est maintenant désactivé.

Étape 2 : Supprimez la sonnette de la liste des appareils du panneau de contrôle (veuillez vous référer au manuel d'instruction du panneau de contrôle).

Étape 3 : Dévissez la vis inférieure du capot supérieur à l'aide d'un tournevis cruciforme, retirez le capot supérieur.

Étape 4 : Retirez le couvercle des LED en desserrant les 4 vis qui fixent le couvercle à l'aide d'un tournevis cruciforme et en retirant le couvercle.

Étape 5 : Faites glisser l'interrupteur d'alimentation sur la borne OFF et (le cas échéant) débranchez l'adaptateur secteur.

Étape 6 : Insérez des piles dans le compartiment à piles.

Étape 7 : Maintenez enfoncé le bouton d'apprentissage pendant 7 secondes et faites glisser l'interrupteur d'alimentation sur la borne BT4. La sonnette émettra deux bips suivis d'un long bip.

Étape 8 : Relâchez le bouton d'apprentissage lorsque vous entendez le long bip. Les paramètres précédents de la sonnette seront effacés et elle reviendra en mode normal.
