VESTA-178
SCM-8ZBS
Contrôle de volet (Zigbee)
Introduction
SCM-8ZBS est un contrôle de volet ZigBee. L'utilisateur peut contrôler le SCM via le réseau ZigBee à distance ou manuellement en reliant un interrupteur au contrôle de volet.
Le contrôle de volet utilise la technologie ZigBee pour la transmission de signaux sans fil. ZigBee est un protocole de communication sans fil fiable, à faible consommation d'énergie et à haute efficacité de transmission. Basé sur la norme IEEE802.15.4, ZigBee permet d'inclure un grand nombre d'appareils dans un réseau et de les coordonner pour l'échange de données et la transmission de signaux.
Le contrôle de volet sert d'appareil terminal dans le réseau ZigBee. Il peut être inclus dans le réseau ZigBee pour transmettre ou recevoir des signaux, mais ne peut pas permettre à un autre appareil ZigBee de rejoindre le réseau via le contrôle de volet.
Identification des pièces
Bouton de fonction
Appuyez une fois : Transmet un signal de supervision.
Appuyez et maintenez pendant 3~9 secondes : Entrez en mode calibration.
Appuyez et maintenez pendant 10 secondes : Réinitialisez le contrôle de volet pour rejoindre le réseau ZigBee.
Indicateur LED
L'indicateur LED est utilisé pour indiquer l'état du contrôle de volet :
Clignote une fois : Le contrôle de volet a été réinitialisé.
Clignote deux fois : Le contrôle de volet a rejoint avec succès un réseau ZigBee.
Clignote 5 fois : calibration manuelle réussie.
Clignote une fois toutes les 20 minutes :
Le contrôle de volet a perdu la connexion à son réseau ZigBee actuel.
Trous de montage
Interrupteur local S1 (Direction ouverture)
Connectez un interrupteur externe à cette borne. Activez cet interrupteur pour commander le volet afin qu'il s'enroule vers la direction « Ouverture » en activant la sortie moteur O1. Activer cet interrupteur lorsque le volet s'enroule vers la direction « Fermeture » arrêtera le volet.
Interrupteur local S2 (Direction fermeture)
Connectez un interrupteur externe à cette borne. Activez cet interrupteur pour commander le volet afin qu'il s'enroule vers la direction « Fermeture » en activant la sortie moteur O2.
Activer cet interrupteur lorsque le volet s'enroule vers la direction ouverture arrêtera le volet.
Sortie moteur O1 (Direction ouverture)
Connectez au terminal Ouverture du moteur de volet.
Sortie moteur O2 (Direction fermeture)
Connectez au terminal Fermeture du moteur de volet.
Entrée d'alimentation L (Phase)
Entrée d'alimentation N (Neutre)
Serre-câble (Strain Relief Clamp)
La pince est utilisée pour sécuriser les fils et fournir un antitraction afin de protéger les fils contre la découpe métallique.
Boucle de câblage
La boucle de câblage est utilisée pour gérer les fils.
Spécification
Alimentation : 110 - 230VAC, 50/60Hz
Courant de charge pris en charge : 1/4 CV (cheval-vapeur) ; 1,8 A pour les moteurs avec facteur de puissance compensé (charges inductives)
Protocole de communication : ZigBee Pro Home Automation 1.2, 2,4 GHz
Précautions
Tous les travaux sur l'appareil, y compris l'installation et la maintenance, doivent être effectués par un électricien qualifié et titulaire d'une licence.
Avant l'installation ou toute opération de maintenance, assurez-vous que l'alimentation a été déconnectée.
Ne pas connecter l'appareil à des charges dépassant l'intensité de charge prise en charge.
Veuillez connecter l'appareil uniquement à un moteur alimenté en CA.
Installation

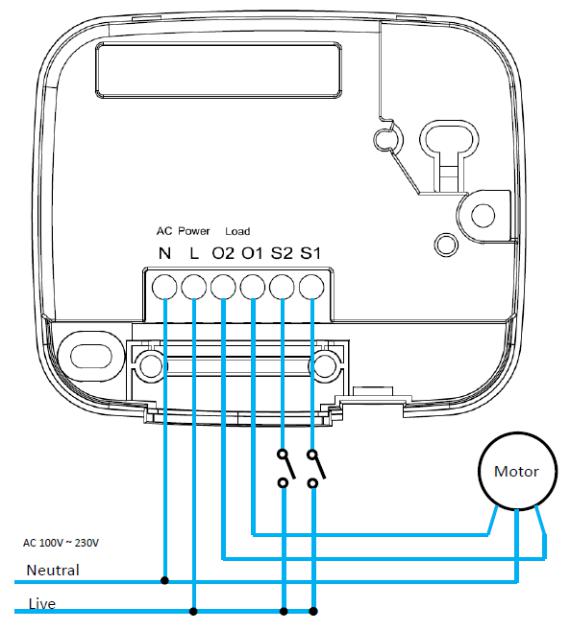

Le SCM-8ZBS doit être connecté conformément au schéma ci-dessous :
Connectez la borne N du SCM à la borne N de l'alimentation.
Connectez la borne L du SCM à la borne L de l'alimentation.
Connectez la borne O1 du SCM au terminal Ouverture du moteur de volet.
Connectez la borne O2 du SCM au terminal Fermeture du moteur de volet.
(Interrupteur local optionnel) Connectez les bornes S2 et S1 du SCM à la borne L de l'alimentation.
Insérez chaque fil dans la borne à laquelle il doit être connecté, serrez chaque vis pour fermer les pinces et maintenir les fils en place.
Après avoir connecté les fils, utilisez la boucle de câblage pour gérer les fils et placez la boucle de câblage sur la base avec son ouverture positionnée à gauche.
Configuration du réseau ZigBee
Guide de l'appareil ZigBee
ZigBee est un protocole de communication sans fil fiable, à faible consommation d'énergie et à haute efficacité de transmission. Basé sur la norme IEEE802.15.4, ZigBee permet d'inclure un certain nombre d'appareils dans un réseau et d'être coordonnés pour l'échange de données et la transmission de signaux.
Rejoindre le réseau ZigBee
En tant qu'appareil ZigBee, le contrôle de volet doit rejoindre un réseau ZigBee pour recevoir des commandes. Veuillez suivre les étapes ci‑dessous pour intégrer le contrôle de volet dans un réseau ZigBee
Connectez l'alimentation au contrôle de volet conformément aux instructions d'installation de la section précédente et mettez le contrôle de volet sous tension.
Maintenez le bouton de fonction enfoncé pendant 10 secondes pendant que le contrôle de volet se réinitialise et commence à rechercher un réseau ZigBee existant. Veuillez vous assurer que la fonction d'autorisation d'adhésion sur le routeur ou le coordinateur de votre réseau ZigBee est activée.
Si le contrôle de volet rejoint avec succès un réseau ZigBee, l'indicateur LED clignotera deux fois pour le confirmer.
Après avoir rejoint le réseau ZigBee, le contrôle de volet sera enregistré automatiquement dans le réseau. Veuillez vérifier le coordinateur du réseau ZigBee, le panneau de contrôle système ou l'équipement de contrôle et d'indication (CIE) pour confirmer si l'adhésion et l'enregistrement ont réussi.
Après avoir rejoint le réseau ZigBee, si le contrôle de volet perd la connexion au réseau ZigBee actuel, l'indicateur LED clignotera toutes les 20 minutes. Veuillez vérifier l'état de votre réseau ZigBee et la portée du signal du contrôle de volet pour corriger la condition.
Suppression de l'appareil du réseau ZigBee (réinitialisation d'usine)
Pour retirer le contrôle de volet du réseau ZigBee actuel, le contrôle de volet doit être réinitialisé aux paramètres d'usine pour compléter la suppression de l'appareil. La fonction de réinitialisation d'usine effacera les informations de paramètres stockées du contrôle de volet et incitera l'appareil à rechercher un nouveau réseau ZigBee.
Avant de retirer l'appareil, assurez-vous que le contrôle de volet se trouve dans la portée du signal du réseau ZigBee actuel
Maintenez le bouton de fonction enfoncé pendant 10 secondes, puis relâchez le bouton pour réinitialiser le contrôle de volet.
Après la réinitialisation, le contrôle de volet effacera les paramètres du réseau ZigBee actuel et transmettra un signal au coordinateur ZigBee pour se retirer du réseau ZigBee actuel. Il recherchera ensuite activement à nouveau un réseau ZigBee disponible et rejoindra automatiquement le réseau.
Supervision
Le contrôle de volet transmettra régulièrement un signal de supervision pour rapporter son état selon le réglage utilisateur. L'intervalle par défaut usine est de 30 minutes. L'utilisateur peut également appuyer une fois sur le bouton de fonction pour transmettre manuellement un signal de supervision.
Fonctionnement
Calibration
Le temps d'activation par défaut du contrôle de volet est de 4 minutes. Lorsque le bouton Haut/Bas est pressé ou que le coordinateur du réseau ZigBee transmet une commande Haut/Bas, il activera le moteur du volet pendant 4 minutes.
Pour que le contrôle de volet fonctionne correctement, son temps d'activation doit être calibré. Il existe deux façons d'ajuster le temps d'activation :
Commande ZigBee : Le temps d'activation peut être ajusté en envoyant une commande depuis le coordinateur du réseau ZigBee. (Voir Annexe – Attribut du cluster Level – OnTransitionTime / OffTransitionTime, unité ajustable minimale 100 ms)
Calibration manuelle : Calibrez l'activation selon la procédure ci‑dessous :
Avant la calibration, les interrupteurs locaux externes doivent être connectés au contrôle de volet.
Maintenez le bouton de fonction enfoncé pendant 3~9 secondes et relâchez pour entrer en mode Calibration. Le contrôle de volet s'enroulera vers la direction « Ouverture » pendant 4 minutes lors de l'entrée en mode Calibration.
Attendez 4 minutes que le contrôle de volet cesse de s'enrouler vers la direction « Ouverture », puis activez l'interrupteur local externe « Fermeture » connecté pour fermer le volet.
Activez l'interrupteur local externe « Ouverture » au moment où le volet est totalement fermé. Le contrôle de volet enregistrera le temps écoulé entre l'étape 3 et l'étape 4 comme le nouveau «temps de fermeture».
Le contrôle de volet s'enroulera vers la direction ouverture après l'étape 4.
Activez l'interrupteur local « Fermeture » au moment où le volet est totalement ouvert. Le contrôle de volet enregistrera le temps écoulé entre l'étape 5 et l'étape 6 comme le nouveau «temps d'ouverture».
Le temps d'activation sera réinitialisé à 4 minutes chaque fois que le contrôle de volet rejoint un réseau ZigBee.
Si le processus de calibration manuelle réussit, la LED clignotera 5 fois pour l'indiquer.
Contrôle de volet
Réseau ZigBee
Après que le contrôle de volet a rejoint avec succès un réseau ZigBee, le coordinateur peut contrôler à distance le volet pour l'ouvrir, le fermer ou l'arrêter en transmettant des commandes via le réseau ZigBee.
Lorsque le contrôle de volet reçoit un signal d'ouverture/fermeture du coordinateur, il s'enroulera vers la direction ouverture/fermeture selon le temps d'activation calibré pour ouvrir/fermer complètement le volet.
L'état du volet peut également être ajusté par pourcentage de 0 %, 10 %, 20 %... à 100 % via le coordinateur ZigBee.
Le pourcentage d'ouverture actuel est également transmis au coordinateur ZigBee.
Interrupteur local
Si un interrupteur local optionnel est connecté, les utilisateurs peuvent également appuyer sur le bouton de l'interrupteur pour ouvrir/fermer le volet.
Appuyer et relâcher l'interrupteur pendant moins d'une seconde commandera l'ouverture ou la fermeture complète du volet.
Maintenir l'interrupteur enfoncé pendant plus d'une seconde commandera l'ouverture ou la fermeture du volet jusqu'à ce que l'interrupteur soit relâché. Lorsque l'interrupteur est relâché, le volet s'arrêtera.
Appuyer sur l'interrupteur lorsque le volet se déplace dans la direction opposée arrêtera le volet. Appuyez de nouveau sur l'interrupteur pour ouvrir/fermer le volet.
Par exemple, appuyer sur l'interrupteur bas lorsque le volet s'ouvre arrêtera le volet, appuyez de nouveau sur l'interrupteur bas pour commencer à fermer le volet.
Mise à jour du micrologiciel OTA (pour la version OTA uniquement)
Le contrôle de volet prend en charge la mise à niveau du firmware OTA via le réseau ZigBee, qui peut être initiée depuis le coordinateur du réseau ZigBee.
Suivez les étapes ci-dessous pour effectuer la mise à jour du firmware OTA.
Étape 1. Vous devez accéder à votre coordinateur ZigBee pour effectuer la mise à jour du firmware à distance.
Étape 2. Sur la page de configuration, sélectionnez l'appareil que vous souhaitez mettre à jour et sélectionnez le nouveau firmware ZigBee fourni. Veuillez vous référer au manuel d'utilisation du coordinateur ZigBee pour plus de détails.
Étape 3.Appuyez sur “OK” pour démarrer le processus de mise à jour, et la LED continuera de clignoter. Pendant le processus OTA, veuillez ne pas effectuer d'autres actions ni couper l'alimentation du panneau.
Étape 4.La durée d'une mise à jour est d'environ 20 à 30 minutes. Veuillez noter que la durée peut varier en fonction de la taille du fichier ou de la distance entre votre accessoire et le coordinateur.
Étape 5.Attendez que le micrologiciel ait terminé la mise à jour. Lorsque la progression atteint 100 %, l'appareil se réinitialisera automatiquement. Vous pouvez également actualiser la page Web pour vérifier si le micrologiciel de l'appareil a été mis à jour avec succès et si la nouvelle version est affichée.
Annexe (réservé aux développeurs)
Contrôle de volet à relais de puissance avec ID de cluster de compteur
Attribut des informations du cluster de base
Attribut des informations du cluster d'identification
Attributs d'information du cluster Marche/Arrêt
Attributs d'information du cluster Level
Attributs d'information du cluster Shade
Attributs d'information du cluster Groups
Attributs d'information du cluster Scenes
