VESTA-204

CO-8

Détecteur de monoxyde de carbone

Le CO-8 est un détecteur de monoxyde de carbone sans fil capable de détecter la présence dangereuse de CO dans votre environnement et de déclencher immédiatement une alarme selon les différents niveaux de concentration de CO détectés. Le détecteur de monoxyde de carbone offre également une longue autonomie de la batterie, une fonction d'autodiagnostic et une sirène puissante pour l'alerte sonore.

VESTA-204Détecteur de monoxyde de carbone CO-8

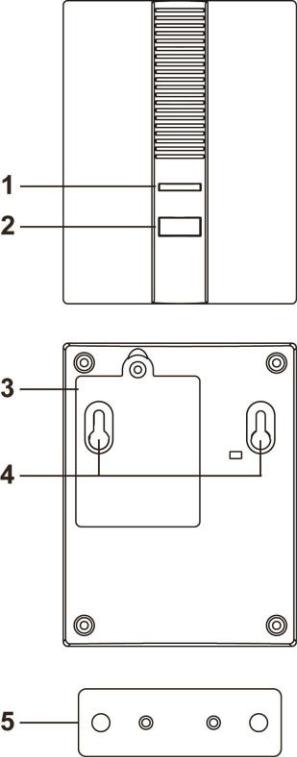

Identification des pièces

1. LED bicolore (ambre et rouge)

• Lorsque la tension de la batterie est faible, la LED ambre clignotera toutes les 45 secondes.

• Lorsqu'une condition de défaut est détectée par le test d'autodiagnostic, la LED ambre clignotera toutes les 5 secondes.

• Pendant que le détecteur de monoxyde de carbone transmet un signal, la LED ROUGE clignotera

• Lorsque le monoxyde de carbone déclenche une alarme, la LED rouge clignotera rapidement.

• Pendant le silence de l'alarme, la LED rouge clignotera une fois par seconde.

• Lorsque la batterie est épuisée, la LED rouge et la LED ambre clignoteront toutes les 4 secondes.

1. Bouton d'apprentissage/test

   • Appuyez sur le bouton pour

     • Transmettre un signal d'apprentissage/test pour l'apprentissage du dispositif ou un test de portée radio.

     • Pour mettre l'alarme en sourdine temporairement après l'activation de l'alarme. Appuyez et maintenez le bouton pendant 10 secondes pour_

     • Effectuer la fonction d'autodiagnostic.


2. Cache du compartiment des piles

3. .Trous de montage

4. Support de montage

Batterie

3 “AA” Des piles alcalines 1,5 V sont utilisées pour alimenter l'appareil.

• Le détecteur de monoxyde de carbone a une autonomie de batterie d'environ 9 ans.

• Lorsque le détecteur de monoxyde de carbone détecte une tension de batterie faible, un signal de batterie faible sera transmis en même temps que les transmissions de signal régulières. La LED ambre clignotera et le détecteur émettra un bip toutes les 30 secondes.

• Lorsque la batterie est épuisée, retirez le couvercle du compartiment à piles et remplacez les piles par des neuves.

Supervision

• Après l'installation, le détecteur de monoxyde de carbone transmettra automatiquement des signaux de supervision au panneau de contrôle à des intervalles aléatoires de 30 à 50 minutes.

• Si le panneau de contrôle n'a pas reçu le signal du détecteur de monoxyde de carbone pendant une période prédéterminée, le panneau de contrôle considérera que la supervision du détecteur a échoué et qu'il est hors service.

Détection du monoxyde de carbone

• L'alarme sera activée lorsque la concentration de CO détectée correspondra à la durée indiquée dans le tableau suivant :

Niveau de concentration de CO	Temps écoulé avant l'alarme
30 ppm	N/A
50 ppm	60~90 minutes
100 ppm	10~40 minutes
300 ppm	Moins de 3 minutes

• Une fois l'alarme activée, le détecteur de monoxyde de carbone transmettra un signal d'alarme et activera son buzzer pour déclencher l'alarme. La LED rouge commencera à clignoter rapidement.

• Après l'activation de l'alarme, le détecteur de monoxyde de carbone continuera de sonner et de renvoyer le signal d'alarme toutes les 2 minutes jusqu'à ce que la concentration de CO descende en dessous de 30 ppm. Lorsque la concentration descend en dessous de 30 ppm, le détecteur de monoxyde de carbone cessera de sonner et transmettra un signal de rétablissement.

Silence d'alarme

• Lorsque l'alarme retentit, appuyer sur le bouton Test mettra le détecteur de monoxyde de carbone en mode Silence d'Alarme pendant 10 minutes et l'alarme sera temporairement arrêtée.

• À la fin de cette période de 10 minutes, le détecteur de monoxyde de carbone contrôlera à nouveau la concentration de monoxyde de carbone. Si la concentration est toujours supérieure à la valeur seuil définie, le détecteur déclenchera à nouveau l'alarme d'avertissement. Sinon, il retournera en mode de fonctionnement normal et transmettra un signal de rétablissement.

Autodiagnostic

Le détecteur de monoxyde de carbone effectuera un autodiagnostic toutes les 12 heures. L'utilisateur peut également appuyer et maintenir le bouton de test pendant 10 secondes pour effectuer un autodiagnostic. Si un défaut est détecté, le détecteur transmettra un signal au panneau de contrôle et la LED ambre clignotera toutes les 5 secondes. Les trois conditions suivantes du capteur de monoxyde de carbone peuvent être détectées via l'autodiagnostic.

Condition	Description	Signaler au panneau de contrôle
Capteur en bon état	Le capteur CO fonctionne normalement.	Non
Capteur en court-circuit	Le capteur CO ne fonctionne pas normalement parce que les pôles positif et négatif sont connectés ensemble.	Oui
Capteur ouvert	Le capteur CO ne fonctionne pas normalement car il s'est détaché ou bien le pôle positif ou le pôle négatif est cassé.	Oui

Appairage

Étape 1 Insérez les 3 “AA” piles dans le compartiment à piles en respectant la polarité correcte indiquée sur le porte-piles.

Étape 2 Lorsque les piles sont insérées, le détecteur de monoxyde de carbone émettra 2 bips courts et la LED rouge clignotera une fois.

Étape 3 Mettez le panneau de contrôle en Appairage mode, reportez-vous au manuel du panneau de contrôle pour plus de détails. Étape 4 Appuyez sur le bouton Apprendre/Test du détecteur de monoxyde de carbone pour transmettre un signal au

Panneau de contrôle pour le processus d'apprentissage. La LED rouge clignotera une fois avec un bip.

Étape 5 Reportez-vous au manuel d'utilisation pour terminer le processus d'apprentissage.

Test de marche

Testez la portée du signal du détecteur de monoxyde de carbone en utilisant la fonction Test de Marche.

Étape 1 Mettez le panneau de contrôle en mode Test de Marche. Consultez le manuel du panneau pour plus de détails.

Étape 2 Appuyez sur le bouton Apprendre/Test pour transmettre un signal. La LED rouge clignotera une fois avec un bip. Si la LED rouge ne clignote pas et qu'aucun bip n'est entendu, cela signifie que le détecteur est défectueux ou que la batterie est épuisée.

Étape 3 Si le panneau de contrôle reçoit le signal avec succès, il affichera la puissance du signal de l'appareil en conséquence. Quittez le mode Test de Marche pour terminer le test. Si le signal n'est pas reçu, cela signifie que le panneau se trouve en dehors de la portée du détecteur de monoxyde de carbone. Veuillez repositionner le détecteur et réessayer.

Guide d'installation

Il est recommandé d'installer le détecteur de monoxyde de carbone aux emplacements suivants.

• Installez le détecteur de monoxyde de carbone dans vos chambres pour protéger votre sécurité.

• Pour les maisons avec garage, montez également près de la porte intérieure du garage et dans la pièce au-dessus du garage pour assurer la protection au cas où le moteur de la voiture ne serait pas éteint.

• À l'intérieur de la cuisine et du garage – pour éviter les fausses alarmes

• Coin ou emplacement avec air stagnant – pour éviter les fausses alarmes

• Cheminée – Gardez au moins 4,5 mètres de distance pour éviter les fausses alarmes.

Installation

(Il est recommandé que le CO-8 soit installé par une personne compétente).

Un support de montage est fourni dans l'emballage pour fixer le détecteur de monoxyde de carbone au mur.

Étape 1. Placez le détecteur de monoxyde de carbone à l'emplacement d'installation souhaité, utilisez la fonction Test de Marche pour confirmer que la puissance du signal est satisfaisante.

Étape 2. Utilisez le support de montage comme gabarit pour marquer les deux trous sur le mur à l'emplacement choisi pour installer les vis.

Étape 3. Vissez le support de montage au mur selon l'emplacement marqué. Installez des chevilles si nécessaire.

Étape 4. Accrochez le détecteur de monoxyde de carbone sur le support de montage. L'installation est maintenant terminée.

Durée de vie du capteur et entretien

• Le détecteur de monoxyde de carbone utilise son capteur électrochimique intégré pour la détection du monoxyde de carbone. Le capteur a environ 10 ans de durée de vie opérationnelle. Veillez à remplacer l'appareil en fin de durée de vie.

• Nettoyez régulièrement le couvercle avant de l'appareil pour éviter la poussière ou les débris qui peuvent affecter l'échantillonnage de l'air. Essuyez la surface avec un chiffon humidifié avec de l'eau propre lors du nettoyage, n'utilisez pas de produits nettoyants, de détergents ou de solvants.

• Évitez d'utiliser des aérosols à proximité de l'appareil.

• Ne peignez pas l'appareil, la peinture peut obstruer l'orifice d'aération du détecteur et affecter sa capacité à prélever l'air.

• Évitez que le CO-8 ne subisse des chocs ou des chutes qui pourraient endommager l'appareil.

• Cet appareil est conçu pour protéger les personnes des effets aigus d'une exposition au monoxyde de carbone. Il ne protégera pas entièrement les personnes souffrant de conditions médicales spécifiques. En cas de doute, consultez un praticien médical.

• En cas d'alarme, retenez immédiatement votre respiration pour éviter d'inhaler du monoxyde de carbone, ouvrez les portes/fenêtres pour aérer, puis quittez les lieux pour votre sécurité.

• L'exposition au monoxyde de carbone peut entraîner une intoxication au CO, provoquant maux de tête, vertiges, vomissements comme effets. L'inhalation d'une grande quantité de CO peut même entraîner des troubles graves tels qu'une accélération du rythme cardiaque, une perte de connaissance, des insuffisances respiratoires voire la mort.

• Vous devez NON modifier l'appareil en aucune circonstance.

• L'appareil doit être installé pour un environnement domestique normal ; il ne doit pas être substitué/utilisé pour d'autres fins telles que l'entretien d'appareils à combustion, de chaudières ou de cheminées.

• La température de fonctionnement est de -10 °C à 50 °C, humidité de fonctionnement jusqu'à 85 % sans condensation.
