Contrôle de volet

Introduction
SCM-8ZW est un contrôleur de volet Z-Wave. L'utilisateur peut contrôler le SCM via le réseau Z-Wave à distance ou manuellement en reliant un interrupteur au SCM.
Remontez, descendez ou arrêtez automatiquement ou à distance à mi-course, le SCM-8 est directement connecté et contrôle les stores motorisés, les stores intérieurs et extérieurs, l'écran de projection, ainsi que la porte de garage ou le portail de votre domicile.
Le contrôleur de volet est compatible uniquement avec une passerelle/panneau de contrôle Z-Wave. Z-Wave est un protocole de communication sans fil utilisant une radio RF basse consommation. En tirant parti du réseau maillé Z-Wave, les commandes peuvent être routées vers leur destination via des produits Z-Wave « à l’écoute » intermédiaires.

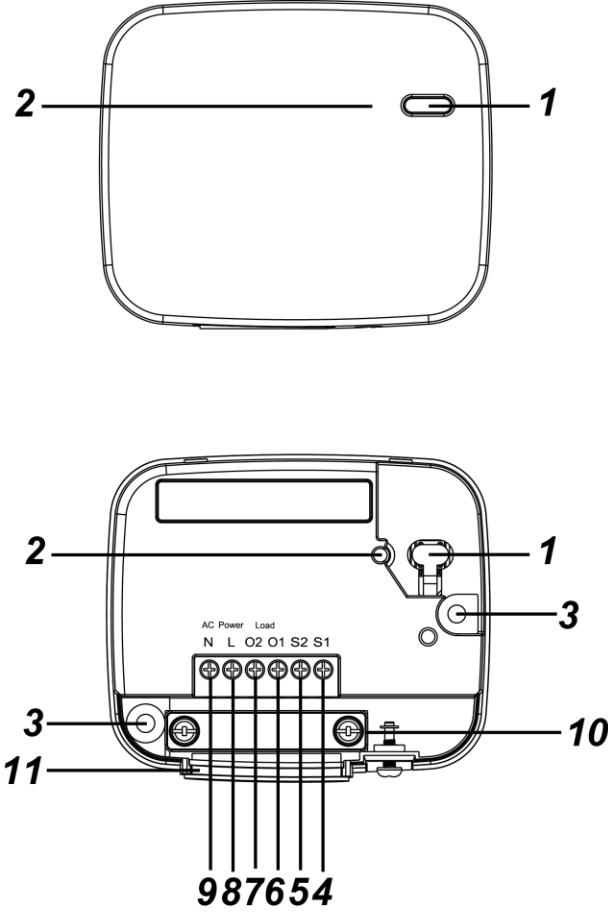

Identification des pièces

Bouton de fonction
Appuyez sur le bouton 3 fois en 1,5 seconde pour inclure ou exclure l'appareil du réseau Z-Wave.
Appuyez et maintenez le bouton pendant 10 secondes pour réinitialiser aux paramètres d'usine.
Appuyez sur le bouton et le contrôleur de volet enverra un rapport multilevel.
Indicateur LED (Rouge)
Mise sous tension : la LED clignote deux fois.
Apprentissage réussi : la LED clignote 3 fois.
Réinitialisation d’usine : la LED clignote deux fois.
Trous de fixation
Interrupteur local S1 (direction ouverture)
Si le SCM est connecté conformément à la section Installation, le volet remontera pendant 4 minutes après l'activation de l'interrupteur.
Activer cet interrupteur lorsque le volet se déroule arrêtera le volet.
Interrupteur local S2 (direction fermeture)
Si le SCM est connecté conformément à la section Installation, le volet descendra pendant 4 minutes après l'activation de l'interrupteur.
Activer cet interrupteur lorsque le volet se relève arrêtera le volet.
Sortie moteur O1 (direction ouverture)
Connecter à la borne HAUT du moteur de volet.
Sortie moteur O2 (direction fermeture)
Connecter à la borne BAS du moteur de volet.
Borne d'alimentation L (phase)
Borne d'alimentation N (neutre)
Pince de décharge de contrainte
La pince sert à sécuriser les fils et à fournir une décharge de contrainte pour protéger les fils contre la découpe métallique.
Attache de câblage
L'attache de câblage est utilisée pour gérer les fils.
Spécification
Alimentation : 100 - 240VAC, 50/60Hz
Courant de charge supporté : 1/2 CV (cheval-vapeur) ; 3,6 A pour moteurs avec facteur de puissance compensé (charges inductives)
Ajout de l’appareil (inclusion)
Ce produit peut être inclus et exploité dans tout réseau Z-Wave avec d’autres appareils certifiés Z-Wave d’autres fabricants et/ou autres applications. Tous les nœuds alimentés sans batterie du réseau agiront comme répéteurs indépendamment du fournisseur afin d’augmenter la fiabilité du réseau.
Alimentez le contrôleur de volet (voir le Installation).
Mettez la passerelle Z-Wave ou le panneau de contrôle en Mode inclusion (veuillez vous référer au manuel de la passerelle Z-Wave ou du panneau de contrôle).
Dans les 1,5 secondes, appuyez 3 fois sur le bouton de fonction.
Reportez-vous au manuel d'utilisation de la passerelle Z-Wave ou du panneau de contrôle pour compléter le processus d'ajout.
Suppression de l’appareil (exclusion)
L'appareil doit être retiré du réseau Z-Wave existant avant d'être ajouté dans un autre.
Mode exclusion
Mettez la passerelle Z-Wave ou le panneau de contrôle en Mode d’exclusion (veuillez vous référer au manuel de la passerelle Z-Wave ou du panneau de contrôle).
En 1,5 seconde, appuyez 3 fois sur le bouton de fonction et l'appareil sera retiré du réseau Z-Wave.
Réinitialisation d’usine
(N’utilisez la réinitialisation d’usine que lorsque le panneau de contrôle/la passerelle du réseau est manquant(e) ou inopérant(e)).
La réinitialisation d'usine de l'appareil le restaurera aux paramètres par défaut (c.-à-d. exclu du réseau Z-Wave).
Maintenez le bouton de fonction de l’appareil enfoncé pendant 10 secondes pour effectuer une réinitialisation d’usine.
Test de portée
Pour tester si l'appareil est capable de communiquer avec la passerelle Z-Wave ou le panneau de contrôle :
Mettez la passerelle / le panneau en mode test de portée (Walk Test).
Appuyez sur le bouton de fonction de l'appareil
La passerelle / le panneau devrait indiquer si l'appareil est dans la portée de fonctionnement (veuillez vous référer au manuel d'utilisation de la passerelle / du panneau).
Installation
Veuillez utiliser la taille de fil recommandée AWG 14-22 ou Ø 2,08-0,326 (mm²). Connectez le SCM selon le schéma ci-dessous :

Connectez la borne L du SCM à la borne L de l’alimentation.
Connectez la borne N du SCM à la borne N de l’alimentation.
Connectez la borne O1 du SCM à la borne Haut du moteur du volet.
Connectez la borne O2 du SCM à la borne Bas du moteur du volet.
(Interrupteur local optionnel) Connectez les bornes S1 et S2 du SCM à la borne L de l'alimentation.
Insérez chaque fil dans la borne correspondante, serrez chaque vis pour fermer les pinces et maintenir les fils en place.
Après avoir connecté les fils, utilisez l'attache de câblage pour gérer les fils, et placez l'attache de câblage sur la base avec son ouverture positionnée à gauche.

Fonctionnement
Contrôle de volet
Contrôle manuel
Si un interrupteur local optionnel est connecté, l'utilisateur peut appuyer et maintenir le bouton de l'interrupteur local haut/bas (S1 haut ; S2 bas) pendant 1 seconde pour contrôler le volet. Lorsqu'il est activé, le volet remontera/descendra.
Lorsque le volet est en mouvement, l'utilisateur peut arrêter le volet en appuyant sur le bouton dans la direction opposée.
Réseau Z-Wave
Après que le contrôleur de volet a été inclus avec succès dans un réseau Z-Wave, le contrôleur Z-Wave peut contrôler le volet avec la commande Z-Wave Switch Binary Set ou Switch Multilevel Set, en utilisant les paramètres ci-dessous :
Valeur : 0x00~0x63 (0%~99%, 0% = Fermeture totale, 99% = Ouverture totale)
Durée de gradation : 0x00
À chaque démarrage du mouvement haut/bas, la commande Multilevel Switch Start Level Change est envoyée pour initier la transition vers le nouveau niveau. Pendant que le SCM est en mouvement, vous pouvez envoyer la commande Multilevel Switch Stop Level Change pour arrêter le SCM.
Calibration
Le temps d’activation par défaut du contrôleur de volet est de 4 minutes.
Lorsque le bouton Haut/Bas est pressé, il activera le moteur du volet pendant 4 minutes.
Lorsqu’une commande Z‑Wave est reçue du contrôleur Z‑Wave, elle déterminera le pourcentage de déplacement du volet en prenant 4 minutes comme base de calcul.
Pour que le contrôleur de volet fonctionne correctement, son temps d’activation doit être calibré en fonction de la distance réelle de déplacement du volet. Il existe deux manières d’ajuster le temps d’activation :
Calibration manuelle : Calibrez l’activation selon la procédure ci‑dessous :
Avant la calibration, les interrupteurs locaux externes doivent être connectés au contrôleur de volet.
Maintenez le bouton de fonction enfoncé pendant 3 secondes puis relâchez pour entrer en mode Calibration. Le moteur du volet s’enroulera pendant 4 minutes lorsque le contrôleur de volet entre en mode Calibration.
Attendez 4 minutes que le moteur du volet cesse de fonctionner, puis appuyez sur le bouton "Bas" pour descendre le volet. (Si moins de 4 minutes se sont écoulées et que le volet a déjà atteint la position ouverte, vous pouvez appuyer sur le bouton "Bas" pour arrêter le moteur du volet. Ensuite, appuyez de nouveau sur le bouton "Bas" pour descendre le volet.)
Dès que le volet est entièrement fermé, appuyez sur le bouton « Haut ». Le contrôleur de volet enregistrera le temps qu’il a fallu pour que le volet passe de l’ouverture à la fermeture comme nouveau «temps de fermeture».
Après que le bouton « Haut » est pressé au moment où le volet est entièrement fermé, le volet s’enroulera vers la direction d’ouverture.
Appuyez sur le bouton "Bas" au moment où le volet est entièrement ouvert. Le contrôleur de volet enregistrera le temps qu'il a fallu pour que le volet passe de fermé à ouvert comme le nouveau «temps d’ouverture».
Le contrôleur de volet enverra un rapport multilevel, avec sa valeur actuelle, la valeur cible et/ou la durée, au contrôleur chaque fois que son niveau change.
Par exemple, s’il faut 30 secondes au volet pour passer de la position « Haut » à la position « Bas », son nouveau temps de fermeture sera de 30 secondes. Après calibration, chaque fois que le bouton « Bas » est pressé, le volet se déroulera pendant 30 secondes.
S’il faut 40 secondes au volet pour passer de la position « Bas » à la position « Haut », son nouveau temps d’ouverture sera de 40 secondes. Après calibration, chaque fois que le bouton « Haut » est pressé, le volet s’enroulera pendant 40 secondes.
Commande Z-Wave : Outre la calibration manuelle, les utilisateurs peuvent aussi ajuster le temps d’activation en envoyant une commande depuis le contrôleur Z‑Wave avec la commande Configuration CC, en utilisant les paramètres ci‑dessous :

Numéro de paramètre : 0x01~0x03
Pour le paramètre 1, les utilisateurs peuvent définir le temps d’ouverture (de bas à haut) sur une valeur comprise entre 0 et 255 secondes.
Pour le paramètre 2, les utilisateurs peuvent définir le temps de fermeture (de haut à bas) sur une valeur comprise entre 0 et 255 secondes.
Pour le paramètre 3, les utilisateurs peuvent définir la position actuelle sur une valeur comprise entre %0 et %99.
Taille : 0x02. Ce champ est utilisé pour spécifier la taille de la valeur réelle.
Valeur de configuration : 0x0000~0x00FF (secondes)
Le contrôleur de volet commencera le mouvement lors de la réception de la commande Z-Wave Switch Binary Set ou Switch Multilevel Set, et le mouvement sera exécuté en fonction du réglage de position actuel.
Exemple de réglage de configuration :

SWITCH_MULTILEVEL_SET : 0x00 (0%)
Le SCM se déroulera (de haut vers bas) pendant 50 secondes : (100/100)*(100-50)
Le temps d’activation sera réinitialisé à 4 minutes chaque fois que le contrôleur de volet est inclus dans un réseau Z‑Wave, ou lorsqu’il est réinitialisé d’usine.
Remarque :
La position actuelle par défaut du contrôleur de volet est réglée à 99 % (Ouverture totale). Il est recommandé d’ouvrir complètement le volet avant de calibrer avec une commande Z‑Wave, sinon veuillez également réajuster le réglage de la position actuelle avec la commande.
Informations Z-Wave
Classe d’appareil générique : SWITCH_MULTILEVEL
Classe d’appareil spécifique : CLASS_C_MOTOR_CONTROL
Type de rôle : ESCLAVE_ALWAYS_ON
Support/Contrôle des classes de commande
Support CC obligatoire :
Z-Wave Plus Info CC
Transport Service CC
Security_2 CC
Supervision CC
Switch Binary (S2)
Switch Multilevel CC, V4 (S2)
Association Group Information CC (S2)
Device Reset Locally CC (S2)
Configuration CC (S2)
Manufacturer Specific CC, V2 (S2)
Power level CC (S2)
Firmware Update Md CC, V4 (S2)
Association CC, V2 (S2)
Version CC, V2 (S2)
Multi Channel Association CC, V3 (S2)
Groupes Z‑Wave (version 2 de l’Association Command Class)
Groupe 1 pour « LifeLine » : (nœud max x 1)
Switch Multilevel CC, V4 (COMMAND_CLASS_SWITCH_MULTILEVEL)
#.SWITCH_MULTILEVEL_REPORT
Device Reset Locally CC, V4 (COMMAND_CLASS_DEVICE_RESET_LOCALLY)
Lorsque le SCM change de position : [SWITCH_MULTILEVEL_REPORT] 4
