VESTA-423

VST-897-IL-SF1-2W (litiu)

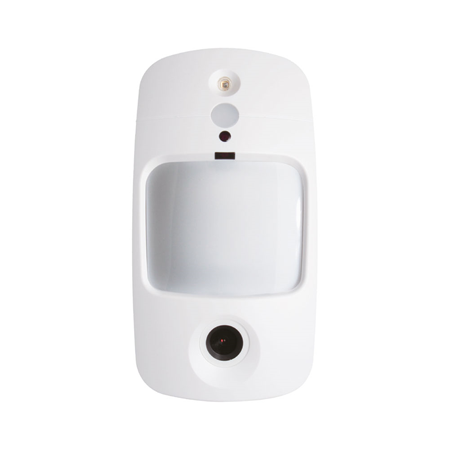

Cameră senzor de mișcare PIR

Introducere

VST-897 este o cameră cu senzor de mișcare cu infraroșu pasiv (PIR). Poate trimite semnale wireless și imagini capturate (calitate a imaginii de până la 1280 x 720 pixeli) către Panoul de Control la detectarea mișcării.

Camera PIR este proiectată pentru a oferi o rază tipică de detecție de 12 metri când este montată la 2,3–2,5 metri deasupra solului. Când funcția Pet Immunity este activată, camera senzor de mișcare nu va detecta animalele de companie de până la 25 kg când este montată la 2,3–2,5 metri deasupra solului.

VST-897 este proiectat cu doi senzori de mascarea. Funcția anti-mascare permite detectarea oricăror încercări de a orbi dispozitivul prin plasarea de obiecte în câmpul său vizual sau prin acoperirea ori vopsirea dispozitivului.

Configurarea de la distanță este acceptată pentru camera PIR. Pe lângă ajustarea comutatoarelor jumper, utilizatorii pot, de asemenea, să activeze/dezactiveze funcția de imunitate pentru animale și să ajusteze sensibilitatea camerei PIR din pagina web a Panoului de Control sau din Serverul Home Portal.

Camera PIR are un design în două părți format dintr-un capac și o bază. Capac conține toată electronica și optica, iar baza oferă un mijloc de fixare. Baza are puncte slabe pentru a permite montarea pe o suprafață plană, sau se furnizează o consolă de montare pentru montare pe colț și montare pe suprafață.

Seria VST-897 include următoarele modele:

Model	LED cu bliț	LED infraroșu	Anti-mascare
VST-897	●		●
VST-897-IL		●	●
VST-897L	●
VST-897L-IL		●

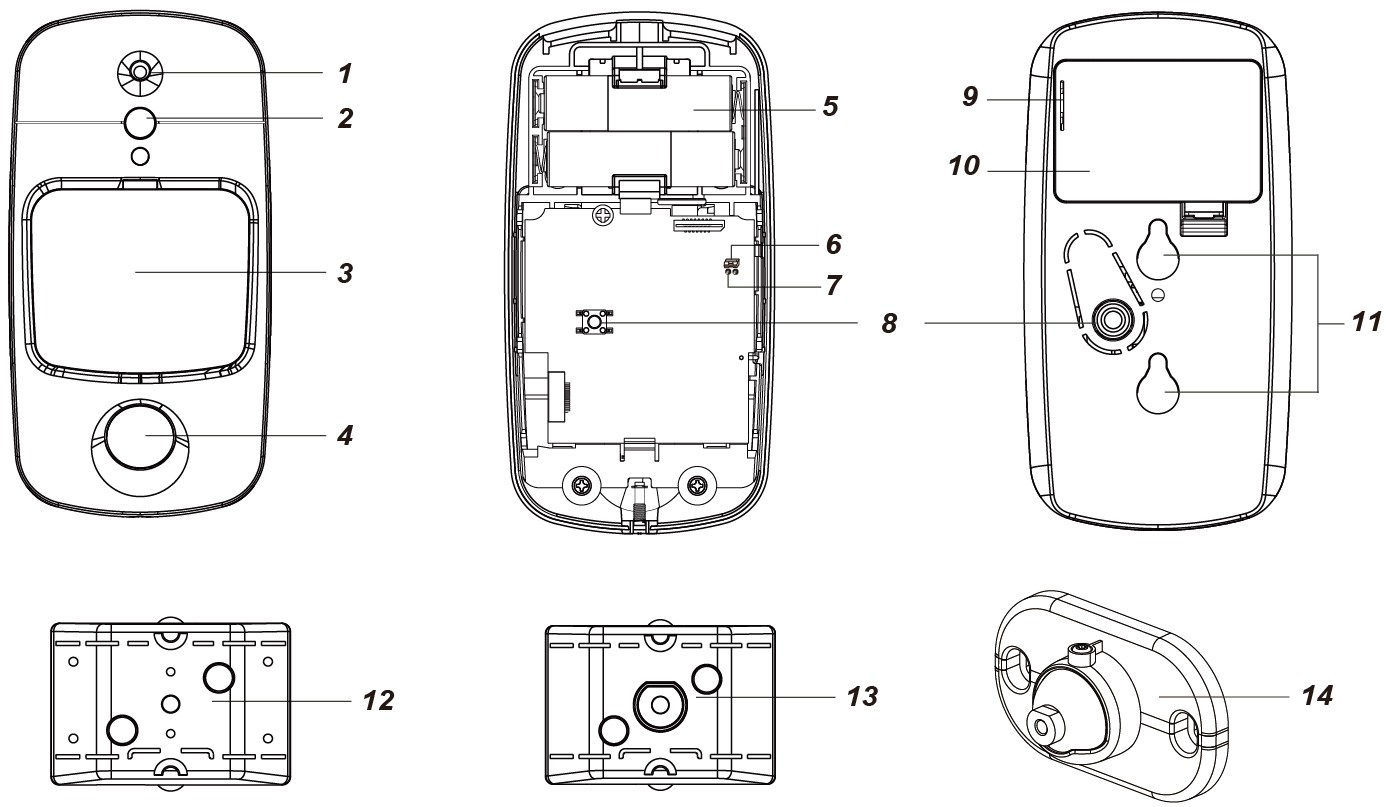

Identificarea părților

1. LED cu bliț / LED infraroșu

LED-ul cu bliț sau LED-ul infraroșu oferă suficientă lumină pentru captarea imaginii în condiții de iluminare scăzută.

1. LED roșu / Buton funcție

LED roșu: (Vă rugăm să consultați Indicator LED mai jos pentru detalii)

Utilizarea butonului de funcție:

• Apăsați și mențineți apăsat butonul timp de 3 secunde pentru a trimite un cod de învățare, eliberați când LED-ul roșu se aprinde.

• Apăsați butonul o dată pentru a intra în modul de test timp de 3 minute.

• Apăsați butonul o dată pentru a trimite un cod de învățare către repetor/router.

1. Senzor IR

2. Obiectivul camerei PIR

3. Compartiment baterii

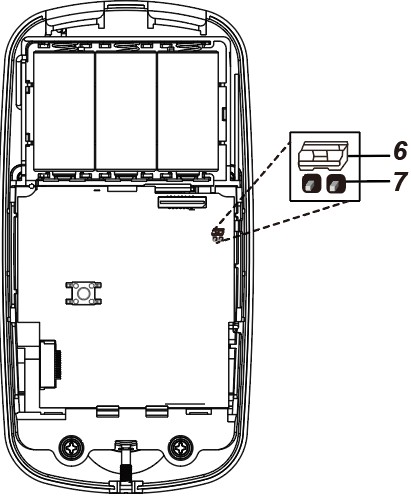

4. Comutator Jumper Activare/Dezactivare Imunitate pentru Animale de Companie (JP3)

Jumper Activat Legătura jumper-ului este inserată, conectând cei doi pini.

Jumper Dezactivat Legătura jumper-ului este îndepărtată sau „parcat” pe un singur pin.

Când este setat pe ON, imunitatea pentru animale de companie este dezactivată (setare implicită din fabrică).

Când este setat pe OFF, imunitatea pentru animale de companie este activată.

1. Comutator Jumper pentru Creșterea Sensibilității (JP4)

Când este setat pe ON, sensibilitatea de detecție a PIR este ridicată.

Când este setat pe OFF, sensibilitatea de detecție a PIR-ului este la nivel normal (setare din fabrică).

1. Comutator tamper (anti-manipulare)

2. Izolator de baterie

3. Capac compartiment baterii

4. Găuri de agățare

5. Suport de montare A

6. Suport de montare B (pentru suport rotativ)

7. Suport rotativ (Opțional, vândut separat)

Caracteristici

Indicator LED

În modul normal de funcționare, LED-ul roșu nu se va aprinde decât în următoarele situații:

• Când Camera PIR are bateria descărcată, de fiecare dată când transmite o mișcare detectată, LED-ul roșu va clipi timp de 2 secunde.

• Când capacul este deschis și comutatorul antitamper este activat, LED-ul roșu va clipi timp de 2 secunde pentru a indica transmiterea semnalului „Tamper”.

• Când condiția Tamper persistă, de fiecare dată când transmite o mișcare detectată, LED-ul roșu va clipi timp de 2 secunde.

• Când Camera PIR intră în Mod Test, LED-ul roșu va clipi timp de 1 secundă. În timpul modului Test, LED-ul roșu va clipi de asemenea timp de 2 secunde de fiecare dată când se detectează o mișcare.

• Când Camera PIR este în perioada de încălzire de 30 de secunde, LED-ul roșu va clipi lent.

• Când Camera PIR transmite imagini capturate în condiții de eroare (baterie descărcată, comutator tamper activat), LED-ul roșu va clipi continuu.

LED-ul nu va clipi dacă comutatorul tamper și bateriile Camerei PIR sunt normale și nu este în modul test,

Dacă LED-ul clipeste pentru a indica transmiterea semnalului, acesta va clipi de două ori rapid la primirea confirmării din partea Panoului.

Capturarea imaginii

Când sistemul de alarmă este armat, Camera PIR va captura 1, 3 sau 6 imagini de alarmă la rezoluția de 1280 x 720 pixeli, sau imagini de alarmă la rezoluțiile de 640 x 360 sau 320 x 184 pixeli (programabile din Panoul de Control) la detectarea mișcării. De asemenea, puteți solicita manual Camerei PIR să facă o poză prin Panoul de Control. Imaginile capturate vor fi transferate către Panoul de Control pentru vizualizare de către utilizatori.

Notă:

Dacă camera PIR este instalată într-o locație în care câmpul vizual al camerei este un mediu complex cu lumină intensă sau multe culori, imaginile capturate vor avea o dimensiune mare a fișierului, putând duce la truncare atunci când imaginile sunt transmise către Panoul de Control.

Perioadă de încălzire

Când Camera PIR este pornită, aceasta se va încălzi timp de 30 de secunde. În timpul perioadei de încălzire de 30 de secunde, Camera PIR nu va fi activată.

Temporizator de repaus

Camera PIR are un „timp de repaus” de aproximativ 1 minut pentru a conserva energia. După transmiterea pentru o mișcare detectată, Camera PIR nu va retransmite timp de 1 minut.

Mișcarea continuă în fața Camerei PIR, prin urmare, nu va epuiza bateriile.

Baterie

Camera PIR folosește trei baterii litiu CR123 de 3V conectate în serie ca sursă de alimentare.

Camera PIR are funcție de detectare a bateriei descărcate. Când tensiunea bateriei este scăzută, Camera PIR va transmite semnal de baterie descărcată către Panoul de Control. Dacă se detectează mișcare în condiție de baterie descărcată, LED-ul roșu va clipi timp de 2 secunde.

Când schimbați bateriile, apăsați comutatorul Tamper sau Butonul de Funcție de două ori după îndepărtarea bateriilor vechi pentru a descărca complet energia reziduală înainte de a introduce altele noi.

Protecție la manipulare (Tamper)

Camera PIR este protejată de un comutator tamper care se comprimă când Camera PIR este instalată corect. Când Camera PIR este îndepărtată de pe suprafața montată sau capacul îi este deschis, comutatorul tamper va fi activat și Camera PIR va trimite un semnal de tamper deschis către panoul de control al sistemului pentru a avertiza utilizatorul. Dacă se detectează mișcare când comutatorul tamper este deschis, LED-ul roșu va clipi timp de 2 secunde.

Supraveghere

Camera PIR va efectua periodic un auto-test prin transmiterea unui semnal de supraveghere o dată la fiecare 15–18 minute.

Mod Test

• Modul Test vă permite să verificați raza de detecție a Camerei PIR (nu acoperirea de fotografiere).

• Apăsați butonul de Funcție o dată pentru a intra în modul Test timp de 3 minute; LED-ul roșu va clipi timp de 1 secundă.

• În timpul modului Test, temporizatorul de repaus este dezactivat. Puteți declanșa Camera PIR pentru a verifica raza de detecție IR. De fiecare dată când camera PIR este declanșată, LED-ul roșu va clipi timp de 2 secunde.

Învățare

• Porniți Camera PIR prin scoaterea izolatorului bateriei.

• Puneți Panoul de Control în modul de învățare; consultați manualul Panoului de Control pentru detalii.

• Apăsați și mențineți apăsat butonul de funcție timp de 3 secunde, eliberați butonul când LED-ul roșu se aprinde. (Pentru a învăța într-un panou alimentat cu baterii, după apăsarea și menținerea butonului de funcție timp de 3 secunde, apăsați din nou butonul de funcție pentru o secundă.)

• LED-ul roșu se va aprinde timp de 25 de secunde în modul de învățare, adăugați Camera PIR în Panoul de Control în această perioadă (consultați Panoul de Control pentru a finaliza procesul de învățare). Dacă PIR-ul este adăugat cu succes în Panoul de Control, LED-ul roșu va clipi de 6 ori pentru a indica. Dacă PIR-ul nu este adăugat în 25 de secunde, repetați procesul de învățare.

Notă:

• Dacă Camera PIR există deja într-un sistem al Panoului de Control, va trebui mai întâi să eliminați Camera PIR din Panoul de Control înainte de a o putea învăța într-un alt Panou de Control.

• Când învățați Camera PIR într-un repetor/router, vă rugăm să apăsați butonul de funcție o dată (în loc să îl apăsați și să îl mențineți 3 secunde) pentru a trimite un cod de învățare

Mod Walk Test

• După ce Camera PIR este învățată, puneți Panoul de Control în modul „Mod Walk Test” , țineți Camera PIR în locația dorită și apăsați Butonul de Funcție pentru a confirma că această locație este în raza de semnal a Panoului de Control, consultați manualul Panoului de Control pentru a finaliza Testul de Parcurgere (Walk Test).

• Când sunteți mulțumit că Camera PIR funcționează în locația aleasă, puteți continua cu montarea.

Editați zona de operare a Camerei PIR

1. Utilizați funcția „Edit Device” de pe pagina web a Panoului pentru a schimba setarea zonei.

2. Pentru dispozitivul care comunică direct cu Panoul, setarea se finalizează după ce faceți clic pe OK.

Pentru dispozitivul care folosește un repetor, apăsați Butonul de Funcție pentru a transmite un cod de învățare după schimbarea setării zonei.

Funcția Imunitate pentru Animale de Companie

Camera PIR acceptă funcția de imunitate la animale de companie și nu va detecta animalele de companie de până la 25 kg pentru a minimaliza situațiile de alarme false.

Funcția Pet Immunity poate fi activată/dezactivată prin setarea poziției Comutatorului Jumper (JP3). Când comutatorul Jumper (JP3) este setat pe ON, imunitatea la animale este dezactivată (setare din fabrică). Când JP3 este setat pe OFF, imunitatea la animale este activată. Funcția de imunitate la animale poate fi, de asemenea, ajustată de la distanță așa cum se descrie în Setare la distanță secțiunea de mai jos.

Funcția de Creștere a Sensibilității

Puteți folosi jumperul de creștere a sensibilității pentru a mări sensibilitatea de detecție a PIR-ului. Pentru a mări sensibilitatea de detecție, setați comutatorul Jumper (JP4) pe ON. Pentru a menține sensibilitatea normală de detecție, setați JP4 pe OFF (setare din fabrică). Funcția de creștere a sensibilității poate fi, de asemenea, ajustată de la distanță așa cum se descrie în Setare la distanță secțiunea.

Setare la distanță

• Camera PIR suportă setarea de la distanță a imunității pentru animale și a sensibilității.

• Când camera PIR este alimentată, funcția sa de imunitate la animale și sensibilitatea sunt determinate de configurațiile JP3 și

JP4. Utilizatorii pot fie să ajusteze setările jumperului, fie să schimbe de la distanță setările de imunitate la animale și sensibilitate din Panoul de Control. Setarea de la distanță va suprascrie setările jumperului.

Pagina web a Panoului de Control:

1. Pe pagina web locală a Panoului, accesați pagina Edit Device făcând clic pe „Edit” a înregistrării IR.

2. Apăsați butonul Test o dată și apoi secțiunea Sensor Setting va fi afișată. Introduceți valoarea pentru setările dorite și faceți clic pe OK pentru a confirma. Vă rugăm să consultați tabelul de mai jos pentru detalii de configurare. De exemplu, dacă doriți să activați Imunitatea la animale, setați nivelul de Sensibilitate la „normal”, puteți introduce 03.

Configurare IR	Imunitate pentru animale de companie	Sensibilitate
00	Nu	Ridicat
01	Nu	Normal
02	Da	Ridicat
03	Da	Normal

1. Apăsați o dată butonul de funcție pe Camera PIR pentru a trimite un semnal către Panoul de Control, noile setări vor fi aplicate imediat. Dacă butonul nu este apăsat, noile setări vor fi aplicate la următoarea transmisie de semnal, de ex., transmiterea semnalului de supraveghere sau semnalului de declanșare IR.

Server Home Portal:

1. Pe Home Portal Server, accesați pagina de setare a dispozitivului, faceți clic pe rândul dispozitivului VST-897 și selectați „Remote Configuration.”

2. Selectați setarea dorită pentru Imunitatea la animale (Enable/Disable), Sensibilitate (High/Normal) și Mod Repaus (Normal/Optimized) din listele derulante, faceți clic pe „Submit” pentru a confirma setarea.

3. Apăsați o dată butonul de funcție pe Camera PIR pentru a trimite un semnal către Panoul de Control, noile setări vor fi aplicate imediat. Dacă butonul nu este apăsat, noile setări vor fi aplicate la următoarea transmisie de semnal, de ex., transmiterea semnalului de supraveghere sau semnalului de declanșare IR.

Detectarea mascării

• Camera PIR este echipată cu senzori de mascarea pentru detectarea oricăror încercări de mascarea (blocare) de către un intrus la fiecare minut.

• Când este detectat un eveniment de mască și condiția de mască persistă timp de 3 minute, Camera PIR va trimite un semnal de alarmă de mască către Panoul de Control pentru a notifica utilizatorul despre condiția de mascare.

• După ce mascarea/blocarea este înlăturată timp de 3 minute, Camera PIR va trimite un semnal de restaurare către Panou.

Instalare

Ghid de instalare

• Camera PIR este proiectată pentru a fi montată fie pe o suprafață plană, fie într-un colț.

• Baza are puncte slabe, unde plasticul este mai subțire, pentru montare pe suprafață. O consolă de montare poate fi utilizată pentru fixare pe colț, precum și pentru fixare pe suprafață.

• Pentru a preveni declanșările false de evenimente de mască, asigurați-vă că există cel puțin 20 centimetri de spațiu liber deasupra dispozitivului până la tavan și sub dispozitiv până la orice obiect.

• Raza de detecție ajunge până la 12 metri când este montată la o înălțime de 2,3–2,5 metri deasupra solului.

• Când funcția Pet-Immunity este activată, nu va detecta animalele de companie de până la 25 kg când este montată la o înălțime de 2,3–2,5 metri deasupra solului. Dacă este necesar, puteți ajusta înălțimea Camerei PIR în funcție de mărimea animalului dvs. de companie pentru o performanță optimă a imunității la animale. O locație de montare mai înaltă va oferi un spațiu mai mare de imunitate la animale, dar crește și unghiul mort sub Camera PIR.

• Când Camera PIR este montată cu suport rotativ, aceasta nu va avea aria regulată de detecție (ca în diagrama de mai jos), sau raza tipică de imunitate la animale.

Se recomandă instalarea Camerei PIR în următoarele locații:

• Evitați pozițiile în care animalele de companie pot intra în zona de detecție urcând pe mobilier, scări sau alte obiecte.

• La o poziție astfel încât un intrus s-ar mișca în mod normal prin câmpul vizual al PIR-ului.  La o înălțime între 2,3 și 2,5 metri deasupra solului pentru performanță optimă.

• Într-un colț pentru a oferi cea mai largă vizibilitate.

• La o poziție în care câmpul său vizual nu va fi obstrucționat, de ex., de perdele, ornamente etc.

• Limitări

• Asigurați-vă că mențineți întotdeauna puterea semnalului RSSI stabilă la „4”.

Montarea camerei PIR

NOTĂ IMPORTANTĂ:

Pentru a preveni declanșările false de evenimente de mască, asigurați-vă că există cel puțin 20 centimetri de spațiu liber deasupra dispozitivului până la tavan și sub dispozitiv până la orice obiect.

• Camera PIR este proiectată pentru a fi montată fie pe o suprafață plană, fie într-un colț.

• Baza are 3 puncte slabe unde plasticul este mai subțire și poate fi spart pentru a înșuruba pe o suprafață.

• Se furnizează o consolă de montare care include două găuri centrale pentru șuruburi pentru fixarea dispozitivului pe o suprafață plană și patru găuri laterale pentru șuruburi pentru fixarea dispozitivului pe un colț

Notă:

Utilizatorii pot schimba cu ușurință bateriile scoțând Camera PIR de pe consola de montare când este montată cu aceasta.

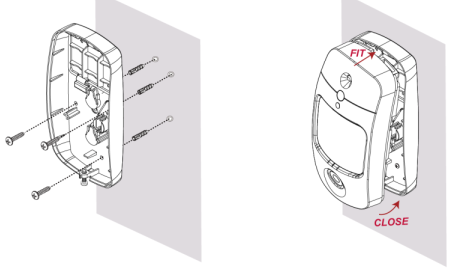

Montare pe suprafață fără consolă de montare

1. Detasați capacul slăbind șurubul de fixare inferior cu o șurubelniță Phillips.

2. Spargeți cele 3 puncte slabe din interiorul bazei.

3. Folosiți cele 3 găuri ca șablon și găuriți în suprafața pe care urmează să fie montată.

4. Introduceți diblurile, apoi înșurubați baza pe dibluri.

5. Potriviți mai întâi partea superioară a capacului pe bază, apoi închideți partea inferioară.

6. Strângeți șurubul de fixare de jos pentru a fixa ferm capacul în poziție.

Montare pe suprafață/colț cu Suportul de Montare A

• Suportul de Montare A include două găuri centrale pentru șuruburi pentru fixarea dispozitivului pe o suprafață plană și patru găuri laterale pentru șuruburi pentru fixarea acestuia într-un colț.

• Pentru a monta Camera PIR cu Suportul de Montare A:

  1. Pentru montare pe suprafață, folosiți cele două găuri centrale de pe consolă ca șablon și găuriți în suprafața pe care se va monta. Pentru montare pe colț, folosiți cele patru găuri laterale de pe consolă ca șablon pentru a găuri.

  2. Introduceți diblurile furnizate.

  3. Înșurubați consola de montare pe dibluri cu cele două cârlige orientate spre exterior față de perete.

  4. Agațați Camera PIR pe consola de montare și apăsați-o în jos pentru a fixa ferm dispozitivul în poziție.

Notă:

Vă rugăm să vă asigurați că Camera PIR este agățată corespunzător pe consola de montare, astfel încât comutatorul tamper să fie comprimat complet.

Montare pe suprafață

Montare pe colț

• (Opțional) Șurub de stabilizare pentru Suportul de Montare A

Se furnizează un șurub suplimentar pentru stabilizarea bazei Camerei PIR pe Suportul de Montare A.

Pentru a folosi șurubul de stabilizare, va trebui să detașați capacul de pe bază.

După înșurubarea Suportului de Montare A, agățarea bazei pe consola de montare și apăsarea acesteia în jos, aplicați șurubul de stabilizare în gaura centrală pentru șurub. Replasați capacul și strângeți șurubul de fixare de jos.

Montare pe suprafață cu Suportul de Montare B și Suportul Rotativ:

• Suportul Rotativ și Suportul de Montare B oferă o opțiune de montare prietenoasă cu utilizatorul, permițând instalarea ușoară și rotația Camerei PIR pentru a obține unghiul de vizualizare dorit.

• Pentru a monta Camera PIR cu Suportul de Montare B și Suportul Rotativ.

1. Înșurubați Suportul Rotativ pe perete.

2. Fixează Suportul de Montare B de bila pivotantă a Suportului Rotativ, asigurându-vă că cele două cârlige de pe Suportul de Montare B sunt orientate către exterior față de perete.

3. Agațați VST-897 pe Suportul de Montare B și apăsați-l în jos.

4. Rotiți bila pivotantă pentru a obține orientarea dorită a Camerei PIR. Fixați poziția prin strângerea fermă a șurubului de reglare a unghiului.

Pentru a regla bila pivotantă, slăbiți parțial șurubul de reglare a unghiului pentru a permite rotația lină.
