VESTA-011

KP-39

TASTATURĂ REMOTE FĂRĂ FIR

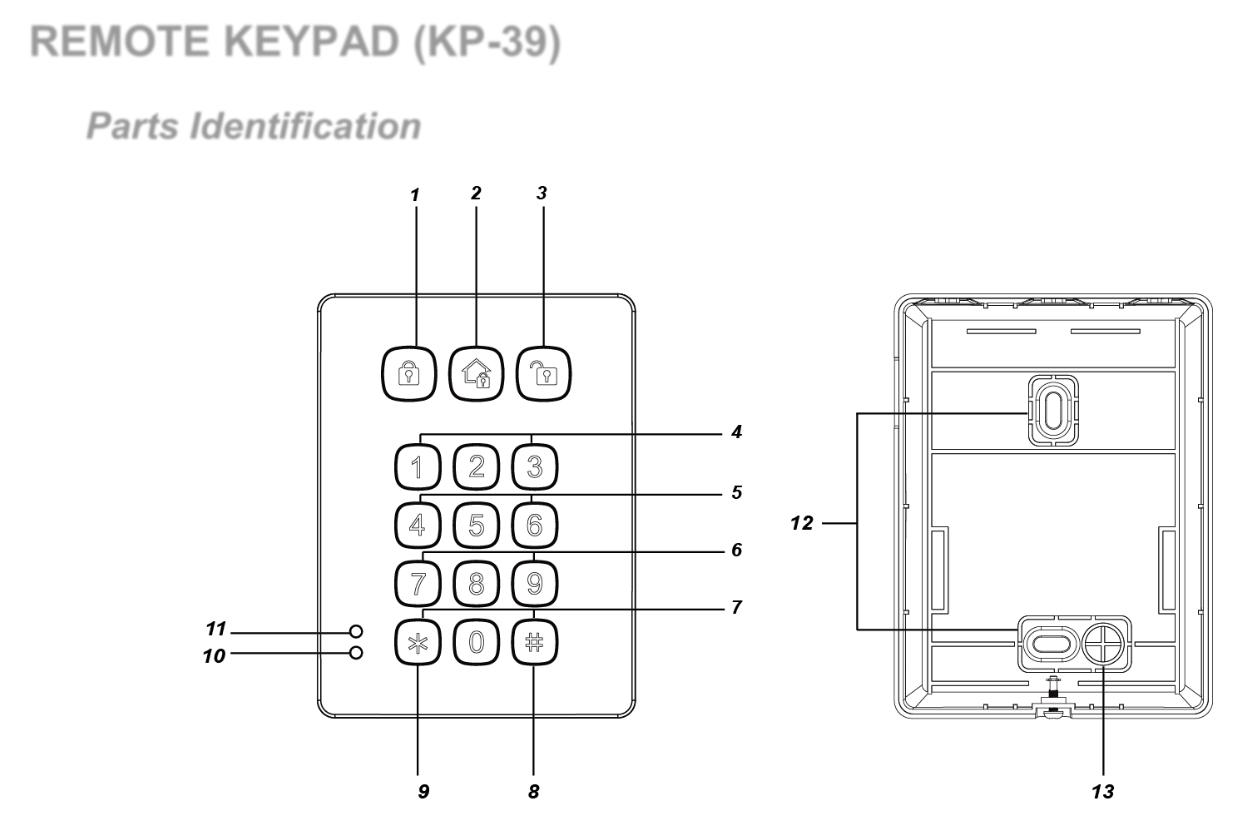

Identificarea părților

1. Tastă Armare

2. Tastă Acasă

3. Tastă Dezarmare

4. Alarmă Panic (dacă este activată), apăsați simultan 1 și 3 pentru a declanșa alarma Panic

5. Alarmă de Incendiu (dacă este activată), apăsați simultan 4 și 6 pentru a declanșa alarma de incendiu

6. Alarmă Medicală (dacă este activată), apăsați simultan 7 și 9 pentru a declanșa alarma medicală

7. Trimite cod de învățare

   • apăsați ＊ apoi tasta 7 (în modul Test)

   • apăsați simultan tastele # și  (în modul Operațiune Normală)

8. Tasta #

9. Tasta *

10. LED Defecțiune (LED portocaliu)

11. LED Alimentare (LED verde)

12. Găuri de montare

13. Comutator tamper (anti-manipulare)

Notă:

Se va auzi un bip scurt la apăsarea unei taste pentru a indica că apăsarea este validă.

Se vor auzi 4 bipuri continue, indicând o eroare, iar utilizatorul trebuie să repete procesul.

Indicator LED

• LED Alimentare (Verde):

  • Aprins timp de 5 secunde: după finalizarea cu succes a unei secvențe valide de apăsări de taste.

  • Clipire timp de 5 secunde: baterie descărcată în Modul Operațiune Normală.

  • Dacă LED-ul de alimentare se stinge înainte de finalizarea unei secvențe valide de apăsări, tastele introduse anterior sunt ignorate.

• LED Defecțiune (Portocaliu):

  • Tasta Dezarmare și LED portocaliu aprinse împreună cu 5 bipuri: Memorie Alarmă (depinde de Panoul de Control).

  • Clipire:

• Doar clipire: Nu s-a trimis niciun răspuns de la panoul de control în decurs de 10 secunde.

• Clipire împreună cu 2 bipuri: Cerere pentru modul Acasă în timpul modului Armare.

• Clipire împreună cu 3 bipuri: Cerere pentru modul Acasă sau Armare când există o condiție de defecțiune.

• Clipire împreună cu 4 bipuri: Cod PIN incorect.

Operare generală

• Intrare în modul Test — Introduceți codul PIN al tastaturii și apoi apăsați tasta ＊.

• Alarmă Panic — Apăsați 1 dezactivată 3 tasta în același timp. (dacă funcția este activată)

• Alarmă de Incendiu — Apăsați 4 dezactivată 6 tasta în același timp. (dacă funcția este activată)

• Alarmă Medicală — Apăsați 7 dezactivată 9 tasta în același timp. (dacă funcția este activată)

• Verificare stare Panou de Control — Modul Normal Apăsați # implicit. Pentru a o activa, vă rugăm să consultați secțiunea Modul de Programare.

• Activare/Dezactivare sunet Intrare & Ieșire — Apăsați 1 dezactivată 2 tasta în același timp timp de 2 secunde. (Tastatura va emite un bip lung pentru a indica că funcția este activată și 2 bipuri scurte pentru a indica că funcția este dezactivată.)

Alimentare

• Tastatura la distanță folosește o baterie litiu CR123 3V ca sursă de alimentare.

• Tastatura la distanță poate detecta, de asemenea, starea bateriei. Dacă tensiunea bateriei este scăzută, LED-ul de alimentare va clipi timp de 5 secunde în timpul funcționării. Semnalul de baterie scăzut va fi trimis împreună cu transmisiile regulate către Panoul de Control pentru afișarea stării corespunzătoare.

• Înainte de expediere, bateria este preinstalată din fabrică.

• La schimbarea bateriei, apăsați orice tastă de câteva ori pentru a descărca înainte de a introduce bateria nouă.

Funcție de economisire a energiei

• Când este inactivă, tastatura la distanță se află în mod Stand-by trezire timp de 5 secunde când se apasă orice tastă.

• După 5 secunde de inactivitate a tastelor, alimentarea se oprește și revinela modul Stand-by mod.

Protecție la manipulare (Tamper)

• Tastatura este protejată împotriva oricărei încercări de a deschide capacul sau de a detașa tastatura de pe suprafața de montare.

• Protecția la manipulare este dezactivată când tastatura este în modul Test.

Semnal de supraveghere

• După instalare, Tastatura la distanță va transmite automat semnale de Supraveghere către Panoul de Control la interval de 30-50 minute.

• Dacă Panoul de Control nu a primit semnalul de la Tastatura la distanță pentru o perioadă prestabilită, Panoul de Control va considera Tastatura la distanță defectă și va reacționa conform setărilor panoului.

Începeți

Pasul 1. Puneți Panoul de Control în modul de învățare, .

Pasul 2. Adăugarea tastaturii la distanță în Panoul de Control:

Mod Test:

1. Puneți tastatura la distanță în modul Test introducând codul PIN KP (implicit: 0000), apoi apăsați ) și apoi apăsați implicit. Pentru a o activa, vă rugăm să consultați secțiunea Modul de Programare.

Cele trei LED-uri se vor aprinde, împreună cu un bip lung.

1. Apăsați tasta ＊ apoi 7 tasta pentru a transmite semnalul de învățare. Tastatura la distanță va emite un bip lung.

Funcții modul Test:

1. Apăsați tasta ＊ apoi tasta 2 — Activează funcția Alarmă Panic cu două taste

2. Apăsați tasta ＊ apoi tasta 3 — Activează funcția Alarmă de Incendiu cu două taste

3. Apăsați tasta ＊ apoi tasta 4 — Activează funcția Alarmă Medicală cu două taste

4. Apăsați tasta ＊ apoi tasta 5 — Dezactivează toate funcțiile cu două taste (Implicit)

5. Apăsați tasta ＊ apoi tasta 6 — Modificare cod PIN tastatură

tasta — pentru a activa funcția Alarmă Medicală cu două taste (7+9) tasta — pentru a dezactiva toate funcțiile cu două taste (bip lung). ( Introduceți codul PIN al tastaturii și apoi apăsați ) și apoi apăsați tasta

tasta — pentru a activa funcția Alarmă Medicală cu două taste (7+9) Introduceți un nou cod PIN de 4 cifre pentru tastatură și apoi apăsați # tasta.

6. Apăsați tasta ＊ apoi tasta 8 — Activează funcția Armare/Acasă fără cod PIN.

(Vă rugăm să consultați “Armare/Acasă fără cod PIN al Panoului de Control” pentru detalii, pagina 3).

7. Apăsați tasta ＊ apoi tasta 9 — Activează funcția Armare/Acasă cu cod PIN utilizator Panou de Control (Implicit).

(Vă rugăm să consultați “Armare/Acasă cu cod PIN Panou de Control” pentru detalii, pagina 3).

Notă:

Dacă tastatura la distanță nu emite un bip lung, înseamnă că nu a trimis codul de învățare către Panoul de Control. Vă rugăm să apăsați tasta ＊, apoi tasta 7 din nou pentru a trimite codul de învățare.

Dacă Panoul de Control primește codul de învățare, va afișa informațiile corespunzător. Consultați manualul de operare al Panoului de Control pentru a finaliza procesul de învățare.

După ce Panoul de Control primește semnalul de la tastatura la distanță, va trimite o confirmare înapoi către tastatură. Tastatura la distanță va bipui apoi de 3 ori pentru a confirma primirea confirmării. Dacă tastatura nu emite 3 bipuri, vă rugăm să reporniți procedura de învățare.

Pasul 3. După ce tastatura la distanță este învățată, puneți Panoul de Control în Mod Walk Test mod, țineți tastatura la distanță în locația dorită și trimiteți codul de învățare către Panoul de Control pentru a confirma că această locație este în raza de semnal a Panoului de Control. Pentru a trimite codul de învățare, fie apăsați ) și apoi apăsați tasta apoi 7 tasta în modul Test sau apăsați simultan # și ) și apoi apăsați tastele împreună în modul Operațiune Normală.

Pasul 4. Când sunteți sigur că tastatura la distanță funcționează în locația aleasă, puteți continua cu montarea tastaturii urmând pașii descriși mai jos (vă rugăm să consultați “Montare tastatură la distanță” pentru detalii).

Pasul 5. Apăsați tasta Dezarmare Dacă introduceți un cod PIN incorect de 4 cifre, tastatura remote va emite 4 bipuri. pentru a părăsi modul Test, iar instalarea este finalizată. Tastatura la distanță va emite un bip lung, iar cele trei LED-uri de modul sistem se vor stinge. Tastatura la distanță revine în Modul Operațiune Normală.

<NOTĂ>

Notă:

Tastatura la distanță va ieși automat din modul Test după 5 minute de inactivitate și va reveni în modul Stand-by. Toate LED-urile se vor stinge și tastatura va emite un bip lung.

Controlul modului sistem

După finalizarea învățării tastaturii în Panoul de Control al sistemului de alarmă, utilizatorul poate schimba modul sistemului folosind tastatura.

Există două moduri de a arma sistemul.

1. Armare Plecare / Armare Acasă a sistemului prin introducerea codului PIN al utilizatorului Panoului de Control.

2. Armare Plecare / Armare Acasă a sistemului fără a introduce codul PIN al utilizatorului Panoului de Control. Dezarmarea sistemului necesită întotdeauna introducerea codului PIN al utilizatorului Panoului de Control.

Armare/Acasă/Dezarmare cu cod PIN Panou de Control:

În modul Test, apăsați tasta ＊ apoi 9 tasta pentru a activa funcția Armare/Acasă cu cod PIN.

Puteți alege să armați/armați acasă cu sau fără un Cod Utilizator al Panoului de Control.: Introduceți oricare dintre codurile utilizator ale Panoului de Control și apăsați tasta. Dacă panoul nu are defecte și armarea reușește, LED-ul se va aprinde împreună cu un bip lung.

În Modul de Programare, apăsarea tastei ＊ și apoi a tastei 8 activează funcția Armare/Acasă fără Cod Utilizator al Panoului de Control, apoi ieșiți din Modul de Programare apăsând de două ori tasta #.: Introduceți oricare dintre codurile utilizator ale Panoului de Control și tasta. Dacă panoul nu are defecte și armarea reușește, LED-ul LED-ul se va aprinde împreună cu 3 bipuri.

: Apăsați tasta "ARM AWAY". Dacă panoul nu are eroare și armarea este reușită, LED-ul roșu se va aprinde cu un bip scurt. Când armarea reușește, LED-ul roșu clipoceste, iluminarea de fundal se aprinde cu un bip lung.: Introduceți oricare dintre codurile utilizator ale Panoului de Control și tasta. Dacă dezarmarea reușește, LED-ul se va aprinde împreună cu 2 bipuri.

Dacă există Memorie Alarmă, LED-ul și LED-ul de defecțiune se vor aprinde împreună cu 5 bipuri.

Armare/Acasă/Dezarmare fără cod PIN Panou de Control:*+

În modul Test, apăsați tasta ＊ apoi 8 tasta pentru a activa funcția Armare/Acasă fără cod PIN

Puteți alege să armați/armați acasă cu sau fără un Cod Utilizator al Panoului de Control.: Apăsați tasta. Dacă panoul nu are defecte și armarea reușește, LED-ul se va aprinde împreună cu un bip lung.

În Modul de Programare, apăsarea tastei ＊ și apoi a tastei 8 activează funcția Armare/Acasă fără Cod Utilizator al Panoului de Control, apoi ieșiți din Modul de Programare apăsând de două ori tasta #.: Apăsați tasta. Dacă panoul nu are defecte și armarea reușește, LED-ul LED-ul se va aprinde împreună cu 3 bipuri.

: Apăsați tasta "ARM AWAY". Dacă panoul nu are eroare și armarea este reușită, LED-ul roșu se va aprinde cu un bip scurt. Când armarea reușește, LED-ul roșu clipoceste, iluminarea de fundal se aprinde cu un bip lung.: Introduceți oricare dintre codurile utilizator ale Panoului de Control și tasta. Dacă dezarmarea reușește, LED-ul se va aprinde împreună cu 2 bipuri.

Dacă există Memorie Alarmă, LED-ul și LED-ul de defecțiune se vor aprinde împreună cu 5 bipuri.

Sunet intrare/ieșire

• După ce Sunetul Intrare/Ieșire este activat prin apăsarea tastei 1 dezactivată 2 simultan timp de 2 secunde (indicat printr-un bip lung), tastatura va emite bipuri când temporizatorul de intrare/ieșire este activat.

• După ce Sunetul Intrare/Ieșire este dezactivat prin apăsarea tastei 1 dezactivată 2 simultan timp de 2 secunde (indicat prin două bipuri scurte), tastatura va rămâne silențioasă când temporizatorul de intrare/ieșire este activat.

Scoateți bateria veche și apăsați orice tastă pentru a descărca înainte de a introduce bateria nouă în compartiment.

Când Tastatura la distanță este în MOD OPERAȚIONAL NORMAL,

1. Când există o condiție de defecțiune în Panoul de Control, dacă tastatura este folosită pentru a arma panoul, LED-ul de defecțiune va clipi împreună cu 3 bipuri pentru a indica condiția de defecțiune.

2. Când tastatura dezarmează panoul, LED-ul se va aprinde împreună cu două bipuri indicând funcționare normală.

3. Dacă introduceți codul PIN KP incorect de 4 ori în decurs de 10 minute în modul test, KP va dezactiva funcția tastelor timp de 1 minut, iar toate LED-urile vor clipi de 3 ori împreună cu 6 bipuri. După 1 minut, va emite un bip lung pentru a indica că funcția tastelor a revenit la normal.

4. Dacă introduceți codul PIN KP incorect de 4 ori în decurs de 10 minute când schimbați modul sistemului, KP va dezactiva funcția tastelor timp de 5 minute. După 5 minute, tastatura va emite un bip lung pentru a indica că funcția tastelor a revenit la normal.

Resetare la setările din fabrică

Resetarea tastaturii la setările din fabrică va restaura codul PIN al tastaturii la 0000 și va șterge toată memoria de învățare a panoului.

Dacă a fost trimis semnal Armare/Acasă/Dezarmare dar nu există răspuns de la Panoul de Control, LED-ul roșu clipoceste + LED-ul portocaliu clipoceste timp de 3 secunde însoțite de 4 bipuri.

Când este introdus un cod PIN al tastaturii incorect pentru a intra în Modul de Programare, tastatura va emite 4 bipuri. Dacă coduri PIN incorecte ale tastaturii sunt introduse de 5 ori la rând, toate LED-urile vor clipi de 6 ori, tastatura va emite 6 bipuri lungi. Tastele vor fi blocate timp de 1 minut. După 1 minut, se va auzi un bip lung.

Pasul 2 Dacă metoda “Armare/Acasă cu cod PIN Panou de Control” este selectată, apăsați și mențineți apăsată tasta 3 Resetare la setările din fabrică:

.Dacă “Armare/Acasă fără cod PIN al Panoului de Control” este selectată, apăsați și mențineți apăsată tasta 4 Resetare la setările din fabrică:

Pasul 3 Continuați să apăsați tasta 3 până când KP emite 3 bipuri pentru a indica o resetare reușită.

.Continuați să apăsați tasta 4 până când KP emite 4 bipuri pentru a indica o resetare reușită.

tasta în timp ce introduceți bateria înapoi. 3 sau tasta 4, procesul de resetare este complet.

• După resetare, codul PIN revine la valorile implicite din fabrică, 0000. Tastatura la distanță va necesita un nou proces de învățare pentru a începe să funcționeze.

• Ori de câte ori tastatura este scoasă din Panoul de Control, aceasta ar trebui resetată la setările din fabrică pentru a șterge memoria Panoului de Control.

Raza efectivă BLE poate varia în funcție de diferite dispozitive mobile.

După armarea sistemului, se configurează un interval tampon de 30 de secunde pentru ca mobilul împerecheat să iasă din raza BLE a tastaturii. Tastatura va începe detectarea doar după ce sistemul este armat timp de 30 de secunde. Dacă mobilul împerecheat se află în raza BLE când sistemul se armează, sistemul nu se va dezarma până trece intervalul tampon de 30 de secunde

1. Tastatura remote va transmite automat semnale de supraveghere periodic către Panoul de Control la intervale aleatorii de 30-50 minute.

2. Folosind cele 2 orificii de montare ale capacului din spate ca șablon, marcați pozițiile în locul cel mai potrivit.

3. Introduceți diblurile dacă fixați pe o suprafață din gips sau cărămidă.

4. Înșurubați tastatura la distanță pe dibluri.

5. Folosind cele 4 orificii de montare ale capacului posterior ca șablon, marcați pozițiile în locul cel mai potrivit.
