VESTA-119N

BX-23-F1

Cutie sonerie wireless pentru exterior

Cutia sonerie pentru exterior este folosită pentru a atrage atenția atunci când se primește un semnal de alarmă de la Panoul de Control, activând sirena și lumina strobo.

Cutia sonerie vă poate avertiza și despre o încălcare a protecției la manipulare (tamper) și despre starea bateriei descărcate.

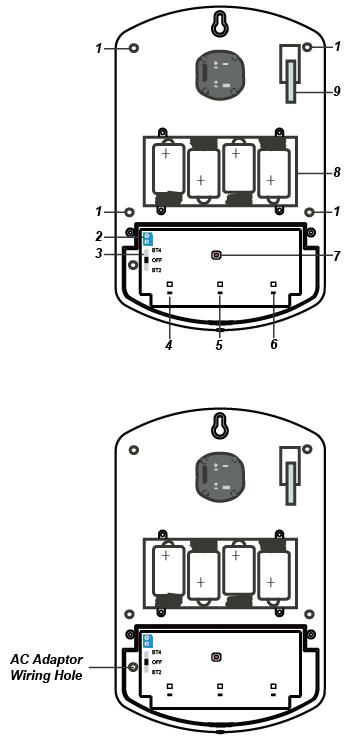

Identificarea părților

1. Găuri de montare

2. Bloc terminal intrare AC

   Conectați un adaptor 9V 1A pentru a alimenta cutia sonerie.

3. Comutator de alimentare

Comutatorul include 3 poziții:

BT4: Cutia sonerie este alimentată de configurația a 4 baterii alcaline.

Off: Cutia sonerie nu este alimentată de nicio baterie.

BT2: Această configurație este în prezent rezervată

1. Grup LED 3

2. Grup LED 2

3. Grup LED 1

4. Buton Learn (învățare)

5. Compartiment baterii

6. Comutator tamper (anti-manipulare)

Accesorii incluse

Pe lângă dispozitivul BX-23, următoarele accesorii sunt de asemenea incluse în pachet:

a. 4 x dibluri mari pentru perete.

b. 4 x șuruburi de fixare cu cap în cruce, 4 mm x 30 mm.

c. 4 x celule alcaline 1,5V tip D (pre-insertate)

Alimentare

Cutia sonerie poate fi alimentată de un adaptor de alimentare 9V, 1A sau poate funcționa pe baterii. Comutați comutatorul de alimentare la terminalul corespunzător. Baterie și alimentare AC: Când comutatorul de alimentare este setat pe poziția BT4, cutia sonerie va folosi alimentarea AC dacă conexiunea AC este disponibilă, și va trece automat la alimentarea cu baterii dacă nu se detectează alimentare AC. Pasul 1. Glisați comutatorul de alimentare pe poziția BT4. Pasul 2. Spargeți capacul din spate pentru a fora gaura (afișată în imaginea din dreapta) prin care să treacă cablul adaptorului AC. Pasul 3. Slăbiți șuruburile de pe blocul terminal de intrare AC folosind o șurubelniță Phillips. Pasul 4. Treceți firele adaptorului AC prin orificiu și conectați-le la terminalul corespunzător. Pasul 5. Strângeți șuruburile de pe blocul terminal de intrare AC folosind o șurubelniță Phillips. Asigurați-vă că firele sunt fixate la terminalul corespunzător. Pasul 6. Conectați adaptorul de alimentare la o priză de curent. Pasul 7. Deschideți compartimentul bateriilor și introduceți 4 baterii alcaline tip D, apoi închideți compartimentul bateriilor și strângeți cu șurub. Doar alimentare AC: Când comutatorul de alimentare este setat pe poziția OFF, cutia sonerie va folosi numai alimentarea AC și nu va trece la alimentarea cu baterii dacă alimentarea AC este deconectată. Pasul 1. Glisați comutatorul bateriei pe poziția OFF. Pasul 2. Conectați alimentarea AC conform instrucțiunilor de mai sus.

Notă:

Poziția comutatorului de alimentare BT2 este în prezent rezervată.

Supraveghere

Cutia sonerie va transmite un semnal de supraveghere la fiecare 30-50 de minute în modul normal de funcționare. Dacă acest semnal nu este recepționat, Panoul de Control va indica faptul că acel BX-23 întâmpină o problemă de funcționare.

Prezentare generală a funcțiilor

Memorie alarmă

Dacă o alarmă a fost declanșată în absența dumneavoastră și sistemul nu a fost dezactivat înainte de expirarea duratei alarmei, cutia sonerie va emite o alarmă scurtă când sistemul este dezarmat pentru a avertiza utilizatorul că o alarmă a fost declanșată în absența sa. Aceasta sugerează că intrusul ar putea încă fi în incintă.

Durata alarmei

Durata alarmei cutiei sonerie este de 15 minute.

Când Panoul este în modul dezarmat și comutatorul tamper al cutiei sonerie este activat, cutia sonerie va activa alarma conform propriei durate a alarmei (15 minute) deoarece panoul este în modul dezarmat și nu va activa alarma din cauza declanșării tamper.

Când o alarmă este activată de Panoul de Control, panoul va notifica cutia sonerie să înceapă alarmarea conform setării sale proprii a duratei alarmei. Când durata alarmei panoului expiră, acesta va notifica cutia sonerie să oprească alarma.

Dacă durata alarmei panoului este setată mai lungă decât durata alarmei cutiei sonerie (15 minute), după ce o alarmă este activată, în loc să aștepte expirarea duratei alarmei panoului, cutia sonerie va opri alarmarea la expirarea propriei durate a alarmei (15 minute).

Tamper sirenă

Cutia sonerie este protejată împotriva oricărei încercări de a deschide capacul sau de a detașa cutia sonerie de suprafața de montare.

Dacă cutia sonerie detectează o condiție de tamper, va activa sirena și lumina strobo pentru perioada de alarmă programată. Un semnal tamper va fi trimis la Panoul de Control împreună cu transmisiunile regulate pentru ca Panoul de Control să afișeze starea corespunzător. Dacă condiția tamper persistă, cutia sonerie va emite o serie de cinci bip-uri scurte de fiecare dată când sistemul este activat sau când tamper-ul este activat, pentru a indica o defecțiune.

Funcția tamper poate fi dezactivată temporar din Panoul de Control folosind funcția Siren Tamper. Cutia sonerie va opri detectarea tamper temporar pentru o oră. Această funcție este proiectată în principal pentru înlocuirea bateriilor sau schimbarea locației de instalare a cutiei sonerie. După o oră, Panoul de Control va activa automat din nou funcția. Detectarea tamper poate fi activată manual din nou folosind funcția Siren Tamper.

Indicații audio și vizuale ale stării

În timpul armării / dezarmării sistemului, BX-23 folosește metode diferite pentru a diferenția diversele stări pentru utilizator, așa cum sunt listate în tabel.

• Indicația audio a sirenei va fi influențată de setarea Confirmation ON / OFF. Când Confirmation este setat pe OFF, sunetul de confirmare nu va fi disponibil. Consultați setarea Siren din Panoul de Control pentru funcția Confirmation.

Începeți

Învățare

Pasul 1: Eliberați șurubul inferior al cutiei sonerie folosind o șurubelniță Phillips și îndepărtați capacul superior.

Pasul 2: Eliberați cele 4 șuruburi care fixează capacul LED folosind o șurubelniță Phillips și îndepărtați capacul LED.

Pasul 3: Puneți Panoul de Control în modul de învățare (consultați manualul de utilizare al Panoului de Control pentru detalii).

Pasul 4: Alimentați cutia sonerie (conectați adaptorul AC sau glisați comutatorul de alimentare la poziția BT4). Toate LED-urile vor clipi o dată și buzzer-ul va emite 1 bip.

Pasul 5: Apăsați butonul Learn o dată. Cutia sonerie va emite un bip scurt și grupurile LED 1 și 3 se vor aprinde pentru scurt timp. Cutia sonerie este acum în modul de învățare și va transmite un cod de învățare către Panoul de Control.

Pasul 6: Dacă Panoul de Control nu a primit codul de învățare, apăsați din nou butonul Learn (de data aceasta cutia sonerie nu va emite bip).

Pasul 7: Dacă Panoul de Control primește codul de învățare, va lista informațiile despre dispozitiv corespunzător; urmați instrucțiunile din manualul Panoului de Control pentru a finaliza procedura de învățare. Se va trimite o confirmare către cutia sonerie. Când confirmarea este primită, cutia sonerie va emite două bip-uri scurte cu grupul LED 2 clipind o dată pentru a indica că procesul de învățare a fost reușit. Cutia sonerie va părăsi apoi modul de învățare.

Pasul 8: Consultați manualul Panoului de Control și folosiți funcția Edit Device pentru a verifica setările cutiei sonerie. Puteți edita zona de operare, numărul zonei și numele dispozitivului pentru cutia sonerie.

Notă:

• Dacă procesul de învățare eșuează, repetați pașii 3-7 din nou.

• Dacă cutia sonerie nu primește codul de confirmare de la Panoul de Control în decurs de un minut, cutia sonerie va părăsi modul de învățare și grupurile LED 1 și 3 se vor stinge.

Editați zona de operare a cutiei sonerie

Urmați instrucțiunile de mai jos pentru a schimba Zona de Operare a cutiei sonerie în Panoul de Control. Pasul 1: Folosiți funcția Edit Device a panoului pentru a schimba setarea zonei cutiei sonerie.

Pasul 2: Apăsați butonul learn pe cutia sonerie pentru a trimite semnal către panou, cutia sonerie va emite un bip și va clipi LED-urile 1 și 3 o dată.

Pasul 3: Când cutia sonerie primește semnalul de confirmare de la panou, va emite un bip și va clipi LED-ul 2 o dată pentru a indica că setarea a fost actualizată. Cutia sonerie va reveni la funcționarea normală.

Instalare

Continuați cu instalarea după finalizarea procesului de învățare.

Pasul 1. Dezactivați funcția Siren Tamper în Panoul de Control (vă rugăm să consultați manualul de instrucțiuni al Panoului de Control). Cutia sonerie va emite un bip pentru a indica că comutatorul tamper este acum dezactivat.

Notă:

Funcția Siren Tamper va fi dezactivată doar pentru o durată de o oră. Panoul de Control va reactiva automat funcția după această durată.

Pasul 2. Găsiți locația în care va fi montată cutia sonerie.

Pasul 3. Îndepărtați capacul superior eliberând șurubul inferior folosind o șurubelniță Phillips și trăgând cu atenție carcasa exterioară.

Pasul 4. Îndepărtați capacul LED eliberând cele 2 șuruburi care fixează capacul folosind o șurubelniță Phillips și scoțând capacul.

Pasul 5. Țineți cutia sonerie în poziția în care va fi montată, alimentați cutia sonerie

Pasul 6. Verificați dacă BX are un semnal suficient de puternic cu Panoul de Control punând Panoul de Control în Mod Walk Test mod (vă rugăm să consultați manualul Panoului de Control). Apăsați Buton Learn (învățare) verificați dacă semnalul este suficient de puternic (vă rugăm să consultați manualul Panoului de Control pentru intensitatea semnalului).

Pasul 7. Dacă sunteți mulțumit de puterea semnalului, îndepărtați cutia sonerie din locația de montare. Glisați comutatorul de alimentare la terminalul corespunzător (alimentare AC sau alimentare pe baterii), înlocuiți capacul LED și fixați-l cu cele 4 șuruburi ale capacului LED folosind o șurubelniță Phillips.

Pasul 8. Identificați cele 4 găuri de montare, montați și fixați cutia sonerie pe perete folosind șuruburile mari și diblurile furnizate. Fixați șuruburile folosind o șurubelniță Phillips. Asigurați-vă că comutatorul tamper este complet apăsat pe perete.

Notă:

Comutatorul tamper iese în exterior prin partea din spate a unității. Când sirena este smulsă de pe perete, alarma va fi activată. Asigurați-vă că este complet apăsat când sirena este montată. Dacă există un spațiu, umpleți-l cu un material de distanțare adecvat.

Pasul 9. Înlocuiți capacul superior agățând partea superioară a capacului peste partea superioară a bazei. Apăsați partea inferioară a capacului superior pe bază și strângeți șurubul inferior folosind o șurubelniță Phillips.

Pasul 10. Activați funcția Siren Tamper în Panoul de Control (Vă rugăm să consultați manualul de instrucțiuni al Panoului de Control)

Pasul 11. Verificați dacă instalarea a fost reușită testând din Panoul de Control prin funcția de armare și dezarmare.

Armarea/dezarmarea reușită este indicată de tabelul furnizat în Indicații audio și vizuale ale stării.

Notă:

Dacă se aud 5 bip-uri scurte în timp ce armarea/dezarmarea, înseamnă că tamper-ul nu este complet apăsat. Verificați pentru a vă asigura că tamper-ul este setat corect și apoi testați din Panoul de Control din nou.

Pasul 12. Instalarea este acum finalizată.

Schimbarea bateriei

Pasul 1: Dezactivați funcția Siren Tamper în Panoul de Control (vă rugăm să consultați manualul de instrucțiuni al Panoului de Control). BX-23 va emite un bip pentru a indica că comutatorul tamper este acum dezactivat.

Pasul 2: Eliberați șurubul de fixare al capacului din partea de jos a BX-23 folosind o șurubelniță Phillips și trageți cu atenție carcasa exterioară.

Pasul 3: Îndepărtați capacul LED eliberând cele 4 șuruburi care fixează capacul folosind o șurubelniță Phillips și scoțând capacul.

Pasul 4: Glisați comutatorul de alimentare pe poziția off.

Pasul 5: Compartimentul bateriilor este o cutie mare în BX-23 cu un capac fixat cu 4 șuruburi. Eliberați cele patru șuruburi folosind o șurubelniță Phillips și luați capacul compartimentului.

Pasul 6: Scoateți bateriile vechi și apăsați de două ori comutatorul Tamper pentru a descărca.

Pasul 7: Introduceți baterii noi în compartimentul bateriilor.

Pasul 8: După introducerea tuturor bateriilor, glisați comutatorul de alimentare la terminalul BT4. Toate LED-urile vor clipi o dată și buzzer-ul va emite 1 bip la pornire.

Pasul 9: Înlocuiți capacul LED și fixați-l cu cele 4 șuruburi care fixează capacul folosind o șurubelniță Phillips.

Pasul 10: Înlocuiți capacul compartimentului bateriilor și fixați-l cu cele patru șuruburi folosind o șurubelniță Phillips. Vă rugăm să nu strângeți excesiv.

Pasul 11: Înlocuiți capacul superior agățând partea superioară a capacului peste partea superioară a bazei. Apăsați partea inferioară a capacului superior pe bază și strângeți șurubul inferior folosind o șurubelniță Phillips.

Pasul 12: Accesați din nou pagina Program Siren a Panoului de Control pentru a activa din nou funcția Siren Tamper. BX-23 va emite un bip pentru a indica că comutatorul tamper este acum activat.

Resetare din fabrică

Cutia sonerie poate fi resetată și conținutul memoriei șters. Ori de câte ori cutia sonerie este eliminată din Panoul de Control, ar trebui să se facă o resetare la setările din fabrică pentru a-i șterge memoria din Panoul de Control, altfel cutia sonerie va continua să declanșeze alarmă dacă primește semnal de alarmă de la panou.

Pasul 1: Dezactivați funcția Siren Tamper în Panoul de Control (vă rugăm să consultați manualul de instrucțiuni al Panoului de Control). Cutia sonerie va emite un bip pentru a indica că comutatorul tamper este acum dezactivat.

Pasul 2: Eliminați cutia sonerie din lista de dispozitive a Panoului de Control (vă rugăm să consultați manualul Panoului de Control).

Pasul 3: Eliberați șurubul inferior al capacului superior folosind o șurubelniță Phillips, îndepărtați capacul superior.

Pasul 4: Îndepărtați capacul LED eliberând cele 4 șuruburi care fixează capacul folosind o șurubelniță Phillips și scoțând capacul.

Pasul 5: Glisați comutatorul de alimentare la terminalul OFF și (dacă este cazul) deconectați adaptorul de alimentare.

Pasul 6: Introduceți bateriile în compartimentul bateriilor.

Pasul 7: Apăsați și mențineți apăsat butonul Learn timp de 7 secunde și glisați comutatorul de alimentare la terminalul BT4. Cutia sonerie va emite două bip-uri urmate de un bip lung.

Pasul 8: Eliberați butonul Learn când auziți bip-ul lung. Parametrii anteriori din cutia sonerie vor fi șterși și aceasta va reveni la modul normal.
