VESTA-175
PRS5-ZBS(R)/PRM5-ZBS(R)
Seria întrerupătoarelor releu de alimentare (Zigbee)
Introducere
Seria de întrerupătoare releu de alimentare include următoarele modele:
PRS5-ZBS: Întrerupător releu de alimentare ZigBee
PRS5-ZBSR: Întrerupător releu de alimentare ZigBee cu funcție de router
PRM5-ZBS: Întrerupător releu de alimentare ZigBee cu contor
PRM5-ZBSR: Întrerupător releu de alimentare ZigBee cu contor și funcție de router
Întrerupătoarele de alimentare pot primi semnale wireless de la coordonator în rețeaua ZigBee pentru a comuta pornirea/oprirea aparatelor conectate la ele.
Întrerupătorul releu de alimentare utilizează tehnologia ZigBee pentru transmisia semnalelor wireless. ZigBee este un protocol de comunicație wireless fiabil, cu consum redus de energie și cu eficiență ridicată de transmisie. Bazat pe standardul IEEE802.15.4, ZigBee permite includerea unui număr mare de dispozitive într-o rețea și coordonarea acestora pentru schimb de date și transmisie de semnale.
Modelele cu funcții de contorizare au caracteristica suplimentară de a înregistra consumul de energie cu un contor integrat și transmit datele către coordonator în mod regulat.
Modelele cu funcție de router servesc, de asemenea, ca router în rețeaua ZigBee. După includerea în rețeaua ZigBee, permit altor dispozitive ZigBee să se alăture rețelei prin intermediul întrerupătorului de alimentare.
Modelele cu funcție OTA acceptă actualizări de firmware OTA prin rețeaua ZigBee, care pot fi inițiate de coordonatorul rețelei ZigBee.

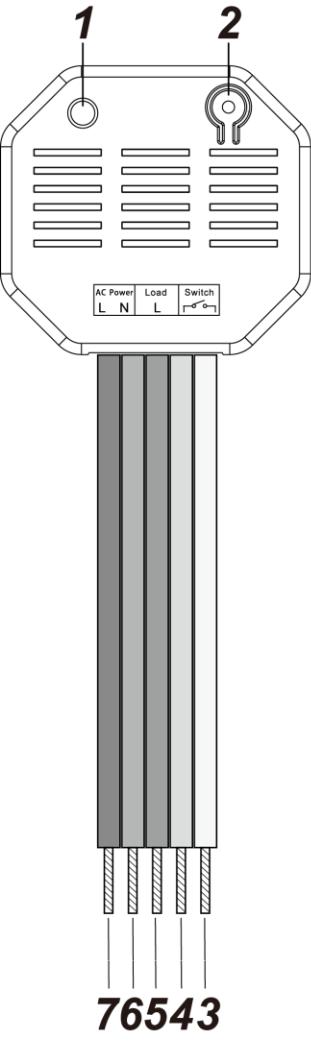

Identificarea părților
Indicator LED
Indicatorul LED este folosit pentru a indica starea Power Relay Switch:
Pornit: Power Relay Switch este activat.
Oprit: Întrerupătorul releu de alimentare este oprit.
Clipsește de două ori: Întrerupătorul releu de alimentare s-a alăturat cu succes unei rețele ZigBee.
Clipsește de 5 ori: Întrerupătorul releu de alimentare s-a asociat cu succes cu un controler
Clipsește la fiecare 20 de minute: Întrerupătorul releu de alimentare a pierdut conexiunea la rețeaua ZigBee curentă
Buton de funcție
Utilizarea butonului de funcție:
Apăsați butonul pentru a comuta pornit/oprit Power Relay Switch
Apăsați și mențineți butonul timp de 10 secunde apoi eliberați pentru a reseta întrerupătorul releu de alimentare.
Apăsați și mențineți apăsat butonul timp de 3 secunde, apoi eliberați pentru a lega (bind) cu un controler
Cablu de conectare comutator extern 1
Cablu de conectare comutator extern 2
Ieșire sarcină linie AC
Intrare alimentare AC fază/ieșire sarcină alimentare AC neutră
Intrare alimentare linie AC
Configurarea rețelei ZigBee
Ghid pentru dispozitive ZigBee
ZigBee este un protocol de comunicație wireless fiabil, cu consum redus de energie și cu eficiență ridicată de transmisie. Bazat pe standardul IEEE802.15.4, ZigBee permite includerea unui număr mare de dispozitive într-o rețea și coordonarea acestora pentru schimb de date și transmiterea semnalelor.
Datorită structurii fundamentale a rețelei ZigBee, dispozitivul ZigBee va căuta și se va alătura activ rețelei după pornire.
Aderarea la rețeaua ZigBee
Ca dispozitiv ZigBee, întrerupătorul releu de alimentare trebuie să se alăture unei rețele ZigBee pentru a primi comenzi și a transmite informații despre consumul de energie. Vă rugăm să urmați pașii de mai jos pentru a adăuga întrerupătorul releu de alimentare într-o rețea ZigBee.
Conectați Power Relay Switch la cablul de alimentare.
Apăsați și mențineți apăsat butonul de funcție timp de 10 secunde, apoi eliberați pentru a vă alătura rețelei. Vă rugăm să vă asigurați că funcția de permit-to-join (permite alăturarea) a routerului sau coordonatorului rețelei ZigBee este activată.
Dacă întrerupătorul releu de alimentare se alătură cu succes unei rețele ZigBee, indicatorul LED va clipi de două ori pentru confirmare.
După alăturarea la rețeaua ZigBee, întrerupătorul releu de alimentare va fi înregistrat automat în rețea. Vă rugăm să verificați coordonatorul rețelei ZigBee, panoul de control al sistemului sau CIE (Echipament de Control și Indicare) pentru a confirma dacă alăturarea și înregistrarea au fost realizate cu succes.
Dacă înregistrarea și aderarea la rețea nu sunt reușite, vă rugăm să verificați setările coordonatorului rețelei ZigBee, panoul de control al sistemului sau CIE pentru a vă asigura că funcția permit-to-join este disponibilă, apoi folosiți funcția Factory Reset de mai jos pentru a vă alătura rețelei ZigBee.
Legare (Binding) cu controlerul
După alăturarea la rețeaua ZigBee, întrerupătorul releu de alimentare se poate asocia cu un dispozitiv controler care poate fi folosit pentru a ajusta nivelul de putere al întrerupătorului. Pentru a asocia întrerupătorul releu de alimentare cu dispozitivul:
Apăsați și mențineți apăsat butonul Funcție timp de 3 secunde, apoi eliberați butonul. Power Relay Switch va trimite o cerere de legare către coordonator.
Consultați manualul controlerului dumneavoastră pentru a trimite cererea de legare pentru dispozitiv în termen de 16 secunde.
Dacă asocierea reușește, indicatorul LED al întrerupătorului releu de alimentare va clipi de 5 ori pentru confirmare. Acum puteți folosi controlerul pentru a regla nivelul de putere al întrerupătorului.
Dacă legarea nu reușește, vă rugăm să reîncercați procesul de legare.
Îndepărtarea dispozitivului din rețeaua ZigBee (Resetare la setările din fabrică)
Pentru a îndepărta Power Switch-ul din rețeaua ZigBee curentă, Power Switch-ul trebuie pus la Resetare din fabrică pentru a finaliza eliminarea dispozitivului. Funcția Factory Reset va șterge setările și informațiile stocate ale Power Switch-ului și îl va determina să caute o nouă rețea ZigBee.
Înainte de a elimina dispozitivul, asigurați-vă că Power Switch-ul se află în raza de acțiune a semnalului rețelei ZigBee curente
Apăsați și mențineți apăsat butonul de funcție timp de 10 secunde, apoi eliberați butonul pentru a reseta Power Switch-ul.
La resetare, Power Switch-ul va șterge setările rețelei ZigBee curente și va transmite un semnal către coordonatorul ZigBee pentru a se elimina din rețeaua curentă. Apoi va căuta din nou în mod activ rețele ZigBee disponibile și se va alătura automat unei rețele.
Capacitatea dispozitivului router ZigBee (doar PRS5-ZBSR/PRM5-ZBSR)
Modelele Power Switch cu funcție de router permit altor dispozitive ZigBee să se alăture rețelei ZigBee prin router. Routerul Power Switch are o capacitate maximă de 40 de dispozitive, inclusiv 10 routere; Power Switch-ul cu contor și router are o capacitate maximă de 10 dispozitive, inclusiv 5 routere.
Actualizare Firmware OTA (Doar pentru versiunea OTA)
Întrerupătorul releu de alimentare acceptă actualizări de firmware OTA prin rețeaua ZigBee, care pot fi inițiate de coordonatorul rețelei ZigBee. Urmați pașii de mai jos pentru a efectua actualizarea firmware OTA.
Pasul 1. Trebuie să accesați Coordinatorul ZigBee pentru a efectua actualizarea firmware-ului over-the-air. Pasul 2. Pe pagina de configurare, selectați dispozitivul pe care doriți să îl actualizați și selectați noul
Firmware ZigBee furnizat. Vă rugăm să consultați Manualul utilizatorului coordonatorului ZigBee pentru detalii.
Pasul 3.Apăsați „OK” pentru a începe procesul de actualizare, iar LED-ul va continua să clipească. În timpul procesului OTA,
vă rugăm să nu efectuați alte acțiuni sau să opriți panoul.
Pasul 4.Durata unei actualizări va fi de aproximativ 20 până la 30 de minute. Vă rugăm să rețineți că durata poate varia în funcție de dimensiunea fișierului sau de distanța dintre accesoriul dumneavoastră și coordinator.
Pasul 5.Așteptați finalizarea actualizării firmware-ului. Când progresul ajunge la 100%, dispozitivul se va reseta automat. De asemenea, puteți reîmprospăta pagina web pentru a vă asigura că firmware-ul dispozitivului a fost actualizat cu succes și este afișată cea mai recentă versiune.
Atenție
Toate lucrările la dispozitiv, inclusiv instalarea și întreținerea, trebuie efectuate de un electrician calificat și licențiat.
Înainte de instalare sau orice lucrare de întreținere, asigurați-vă că alimentarea a fost deconectată.
Nu conectați dispozitivul la sarcini care depășesc curentul suportat.
Instalare
Cablare cu conector de îmbinare
Comutatorul releu de alimentare include cablu încorporat pentru conectare la alimentarea AC, aparat și comutator extern. Sunt furnizate cinci conectori de îmbinare Wago 221 pentru conectare.
Conectorii pentru 2/3 fire acceptă fire solide și torsadate de la 0,2 la 4 mm² (24–12 AWG).
Înainte de cablare, asigurați-vă că alimentarea este oprită. Pentru a conecta firele:
Ridicați levierul și introduceți firul maro. (Imaginea 1, 2)
Împingeți levierul înapoi în jos. Carcasa transparentă vă permite să verificați dacă firul este conectat corect. Asigurați-vă că firul este ținut ferm și nu se va desprinde. (Imaginea 3, 4)
În același mod ca la pașii 1 și 2, introduceți în altă bornă firul pentru conectarea la intrarea de alimentare AC (Picture 5)
Repetați pașii 1, 2 și 3 pentru a conecta celelalte fire cu conectori.
Vă rugăm să rețineți că firul albastru trebuie conectat la un conector pentru 3 fire și apoi conectat la Intrarea neutră AC și la Ieșirea sarcină neutră AC. (Imagine 6)
Operare

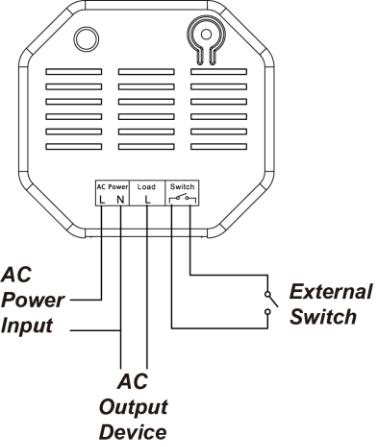

Diagrama de conectare a firelor
Consultați diagrama pentru a conecta iluminatul casei la Power Relay Switch.
Instalare
Conectați Power Relay Switch la cablul de alimentare.
Conectați comutatorul releu de alimentare la iluminatul din locuința dumneavoastră. Iluminatul trebuie să fie în starea PORNIT.
Puteți conecta un comutator extern la întrerupătorul releu de alimentare conform diagramei pentru a porni/opri întrerupătorul releu de alimentare
NOTĂ IMPORTANTĂ: Power Relay Switch nu are baterie de rezervă și se va opri când alimentarea AC eșuează. NU UTILIZAȚI utilizați întrerupătorul releu de alimentare ca router pentru senzorul dvs. de securitate sau dispozitivele de control ale alarmei, cum ar fi contactul de ușă, senzorul PIR etc., altfel senzorii vor pierde conexiunea la rețeaua ZigBee dacă întrerupătorul releu de alimentare este deconectat de la alimentarea AC. Planificați locațiile de instalare ale acestor senzori de securitate fără a folosi întrerupătorul releu de alimentare și folosiți numai un router cu baterie de rezervă pentru ei. Funcția de router a întrerupătorului de alimentare ar trebui DOAR să fie folosită pentru a oferi extinderea razei semnalului pentru alte Power Switch-uri/Variatoare.
După ce Comutatorul de Alimentare este învățat cu succes în Panoul de Control, Panoul de Control poate porni/opri de la distanță Comutatorul de Alimentare pentru a controla aparatul. Vă rugăm să consultați manualul Panoului de Control pentru detalii.
După ce întrerupătorul releu de alimentare s-a alăturat cu succes unei rețele ZigBee, coordonatorul poate porni/opri dispozitivul de la distanță.
De asemenea, puteți apăsa butonul de pe Power Relay Switch pentru a comuta pornit/oprit lumina.
Puteți porni/opri Power Relay Switch cu un comutator extern.
Dacă ați legat un controler cu Power Relay Switch, puteți folosi și controlerul pentru a porni/opri Power Relay Switch.
Dacă intrarea de alimentare AC este deconectată de la Power Relay Switch, starea anterioară pornit/oprit va fi restabilită în decurs de 1 minut după reconectarea alimentării AC la Power Relay Switch.
Monitor consum energie (doar PRM5-ZBS/PRM5-ZBSR)
Întrerupătorul releu de alimentare va transmite un semnal cu datele despre consumul său de energie la fiecare două minute către coordonatorul rețelei ZigBee.
Ori de câte ori ieșirea de energie a Power Switch-ului se schimbă cu +/- 2W, acesta va transmite automat un semnal cu datele de consum către coordonatorul rețelei ZigBee pentru actualizare.
Power Switch-ul transmite un semnal cu datele de putere către coordonator ori de câte ori consumul acumulat de energie crește cu 0,1 kW/oră.
Contorul are o acuratețe de +/- 5%.
Pentru a șterge datele acumulate de consum ale Power Switch-ului, urmați pașii de mai jos:
Deconectați întrerupătorul releu de alimentare de la priza de alimentare.
Apăsați și mențineți apăsat butonul de funcție și reconectați alimentarea în timp ce țineți apăsat butonul.
Mențineți apăsat butonul și eliberați după 3 secunde. Datele acumulate de consum vor fi șterse.
Pentru 110V: sarcina maximă de funcționare este de 1760W și 16A.
Pentru 110V: sarcina maximă de funcționare este 1100W și 10A.
Pentru 230V: sarcina maximă de funcționare este 2300W și 10A.
Dacă Power Relay Switch se supraîncălzește, va întrerupe alimentarea automat ca măsură de siguranță. Utilizatorul trebuie să deconecteze și să reconecteze alimentarea AC la Power Relay Switch după întrerupere pentru a relua funcționarea normală.
