VESTA-206
PRL-3ZW-AC
Comutator releu Z-Wave cu trecere
Introducere
PRL-3ZW-AC este un comutator releu Z-Wave cu trecere. Comutatorul releu poate fi conectat la un dispozitiv cu fir și setat în stare Normal Deschis (N.O.). După conectarea la rețeaua Z-Wave, comutatorul releu poate fi controlat prin rețeaua Z-Wave pentru a activa dispozitivele conectate.
Z-Wave este un protocol de comunicare wireless care folosește un radio RF cu consum redus de energie. Profitând de rețeaua mesh Z-Wave, comenzile pot fi rutate către destinație prin produse Z-Wave intermediare "ascultătoare".
Releul poate controla noduri Z-Wave prin simpla apăsare a butonului de funcție și vă poate alerta, de asemenea, cu privire la problemele de comunicare a semnalului.
Seria de comutatoare releu Z-Wave include următoarele modele:
PRL-3ZW-AC
PRL-3ZW-AC-OTA
Identificarea părților
1. Indicator LED
Indicatorul LED este folosit pentru a indica starea releului:
LED Aprins: Releu Pornit
LED Stins: Releu Oprit
Buton de funcție
Apăsați butonul de 3 ori în decurs de 1,5 secunde pentru a trimite un cod de învățare.
Apăsați și mențineți apăsat butonul timp de 10 secunde pentru resetare din fabrică.
Apăsați butonul pentru a comuta Releul ON/OFF.
Terminale de conectare
Conectați firul în terminal, strângeți șurubul pentru a închide clema și a fixa firul. Desurubați pentru a deschide clema și a scoate firul conectat la terminal.
Faza neutră
Linie (intrare AC)
Pentru a alimenta PRL-3ZW, conectați terminalele L & N ale sursei de alimentare la terminalele L & N.
5. NO
Pentru conexiune Normal Deschis cu dispozitivul
6. Comun
Conectați terminalele NO & COM ale dispozitivului cablat la terminalele NO & COM ale PRL-3ZW.
Specificație
Sursă de alimentare (alimentare externă): 100-240VAC
Ieșire releu: releu SPDT fără potențial, sarcină maximă de funcționare: 5A (rezistiv) la 24VDC sau 240VAC.
Fir multifilar: 14 ~ 22 AWG
Temperatura de funcționare: -10°C până la 45°C (14°F până la 113°F)
Umiditate: Până la 85% fără condensare
Dimensiuni: 71mm x 49mm x 26mm
Mediu de instalare
Comutatorul releu trebuie instalat în interior, într-un loc uscat.
Se recomandă instalarea dispozitivului într-o cutie de plastic rezistentă la foc.
Nu instalați dispozitivul într-o cutie metalică pentru optimizarea razei Z-Wave.
Toate lucrările la dispozitiv, inclusiv instalarea și întreținerea, trebuie efectuate de un electrician calificat și licențiat.
Pentru a preveni șocul electric și/sau deteriorarea echipamentului, deconectați alimentarea electrică la siguranța principală sau la întrerupătorul de circuit înainte de instalare și întreținere.
Nu conectați dispozitivul la sarcini care depășesc curentul suportat.
Instalare

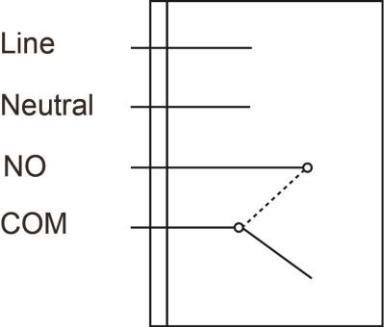

Conectați releul conform instrucțiunilor de mai jos sau consultați diagrama pentru mai multe informații.
Vă rugăm să opriți alimentarea înainte de conectare.
Conectați terminalele L și N ale alimentării la terminalele Line și Neutral ale PRL, respectiv.
În funcție de dispozitivul pe care doriți să îl controlați prin releu, selectați bornă NO și conectați releul cu dispozitivul pentru a stabili o conexiune Normal Deschis cu dispozitivul.
După finalizarea cablării, porniți alimentarea pentru a pune în funcțiune comutatorul cu releu.
Cablarea PRL ar trebui efectuată numai de un tehnician certificat cu cunoștințe și instruire adecvată în echipamente electrice.
Caracteristici
Adăugarea dispozitivului (Includere)
Conectați intrarea de alimentare la comutatorul cu releu conform instrucțiunilor de instalare de mai sus și alimentați comutatorul cu releu.
Puneți gateway-ul Z-Wave sau panoul de control în Modul de includere (vă rugăm să consultați manualul gateway-ului Z-Wave sau al panoului de control).
În termen de 1,5 secunde, apăsați butonul de funcție de 3 ori.
Consultați manualul de operare al gateway-ului Z-Wave sau al panoului de control pentru a finaliza procesul de adăugare.
Dacă dispozitivul a fost deja adăugat (inclus) într-un alt gateway/panel de control Z-Wave sau dacă dispozitivul nu poate fi adăugat în gateway-ul/panelul Z-Wave curent, încercați mai întâi să-l eliminați (vezi Eliminarea dispozitivului).
Eliminarea dispozitivului (Excludere)
Dispozitivul trebuie eliminat din rețeaua Z-Wave existentă înainte de a fi adăugat într-o alta. Mod Excludere
Puneți gateway-ul Z-Wave sau panoul de control în mod Excludere (vă rugăm să consultați manualul gateway-ului Z-Wave sau al panoului de control).
În decurs de 1,5 secunde, apăsați butonul Funcție de 3 ori și dispozitivul va fi eliminat din rețeaua Z-Wave.
Resetare la setările din fabrică
Resetarea din fabrică a dispozitivului îl va restaura la setările implicite din fabrică (adică nu inclus într-o rețea Z-Wave). Vă rugăm să folosiți această procedură numai dacă gateway-ul Z-Wave sau panoul de control este pierdut sau inoperabil.
Apăsați și mențineți apăsat butonul de funcție al dispozitivului timp de 10 secunde pentru resetare la setările din fabrică.
Test de rază (Range Test)
Pentru a testa dacă dispozitivul poate comunica cu gateway-ul Z-Wave sau panoul de control:
Puneți gateway-ul / panoul în modul de testare a razei (Test de mers).
Apăsați butonul de funcție de pe dispozitiv
Gateway-ul / panoul ar trebui să afișeze dacă dispozitivul se află în raza de operare (vă rugăm să consultați manualul de operare al gateway-ului / panoului).
Operare
Control releu
După ce comutatorul releu a fost adăugat cu succes într-o rețea Z-Wave, gateway-ul/panoul de control îl poate controla de la distanță pentru a porni, opri sau comuta între starea Pornit și Oprit. Consultați gateway-ul/panoul de control Z-Wave pentru detalii.
Informații Z-Wave
Tip dispozitiv: Comutator de alimentare On/Off
Tip rol: Sublord mereu activ (AOS)
Suport/Control clase de comandă
CC obligatorii suportate: Association CC, v2 sau mai nou
Association Group Information CC
Basic CC
Binary Switch CC
Device Reset Locally CC
Manufacturer Specific CC
Power level CC
Version CC, v2 sau mai nou
Z-Wave Plus Info CC
Suport CC recomandat: Firmware Update Metadata CC
Grupurile Z-Wave (Association Command Class Version 2)
Comutatorul poate fi setat să trimită rapoarte către dispozitive Z-Wave asociate. Suportă un grup de asociere cu suport pentru cinci noduri pentru Grupul 1. Pentru gruparea 1, comutatorul va raporta ultima sa stare către Gateway/Panel Z-Wave.
Grupul 1 pentru „LifeLine”:
Binary Switch CC (SWITCH_BINARY_REPORT)
Device Reset Locally CC (COMMAND_CLASS_DEVICE_RESET_LOCALLY)
Raport automat către Gruparea 1 (Nod maxim 5)
Raport eveniment On/Off
Când se comută între On/Off, va trimite un raport Binary Switch către nodurile Grupării 1.
