VESTA-013
MDC-3-F1
GHID RAPID
Scoateți izolatorul bateriei din MDC-3.
Puneți panoul de control VESTA în modul de învățare (consultați manualul panoului de control pentru detalii).
Apăsați butonul Learn/Test de pe MDC-3 pentru a trimite semnalul către panoul de control.
Dacă panoul de control primește semnalul cu succes, ar trebui să răspundă (de ex. printr-un bip).
[ ❓] Cum să puneți panoul în modul de învățare din SmartHomeSec
Unexpected error with integration arcade: Integration is not installed on this space
MANUAL
Manual de utilizare Mini Door Contact (MDC-3)
Contactul Mini pentru Ușă monitorizează deschiderea/închiderea dispozitivelor specificate (de ex. ușă sau fereastră). Contactul pentru Ușă este fixat pe cadrul dispozitivului monitorizat, cu un magnet de acționare fixat pe dispozitiv. Când ușa sau fereastra se deschide, magnetul se îndepărtează de Contactul pentru Ușă, activând un întrerupător magnetic intern care determină Contactul pentru Ușă să transmită un semnal de alarmă la Panoul de Control. Dispozitivul are, de asemenea, capacitatea de a comunica probleme de semnal precum și situații de baterie slabă.
Designul Contactului pentru Ușă este alcătuit dintr-o carcasa frontală și o carcasa din spate. Carcasa frontală (spate) conține toată electronica, iar carcasa din spate oferă un mijloc de fixare al dispozitivului. Un întrerupător de tamper montat pe PCB oferă protecție împotriva deschiderii neautorizate a carcasei.
Identificarea părților
Mărci de nervuri
Izolator de baterie
Buton Învățare / Test
Apăsați butonul Test pentru a transmite un cod de învățare.
Apăsați butonul Test o dată pentru a intra în Modul Test pentru 3 minute.
Indicator LED Roșu
Comutator tamper (anti-manipulare)
Baterie
Găuri de montare (puncte de perforare)
Marcaj Compresie Tamper
Magnet
Distanțier magnet
Accesorii incluse
1 Magnet
1 distanțier magnet dublu-adecvat adeziv
2 Șuruburi
4 Dibluri pentru perete
1 bandă Velcro dublu-adezivă (pentru Contactul de Ușă)
1 pad de bandă dublu-adezivă (pentru magnet)
2 Șuruburi de montare pentru Magnet
Caracteristici
Indicator LED
În modul normal de funcționare, indicatorul LED rămâne stins, cu excepția următoarelor situații când:
Când întrerupătorul de tamper al Contactului pentru Ușă este activat.
Când Contactul pentru Ușă este activat din cauza tamper-ului sau a unei condiții de baterie slabă.
Când Contactul pentru Ușă este activat și transmite semnalul în modul Test.
Supraveghere
Contactul pentru Ușă va transmite automat periodic semnale de supraveghere către Panoul de Control la intervale aleatoare de 30 până la 50 de minute în Modul Normal de Operare.
Dacă Panoul de Control nu a recepționat semnalul de la Contactul pentru Ușă pentru o perioadă prestabilită, Panoul de Control va indica faptul că acel Contact pentru Ușă are o problemă de lipsă a semnalului.
Comutator tamper (anti-manipulare)
A fost proiectat pentru a proteja împotriva deschiderii neautorizate a carcasei. Când tamper-ul este declanșat, Contactul pentru Ușă va emite un semnal către Panoul de Control pentru raportare, iar LED-ul se va aprinde de asemenea.
Baterie
MDC-3 utilizează o baterie litiu 3V CR2450 ca sursă de alimentare
Contactul pentru Ușă este, de asemenea, capabil să detecteze bateria slabă. Când bateria este descărcată, un semnal de baterie slabă va fi trimis către Panoul de Control împreună cu transmisia obișnuită. LED-ul se va aprinde când Contactul pentru Ușă este activat în condiție de baterie slabă.
Schimbarea bateriei
Trebuie să deschideți carcasa pentru a introduce/îndepărta bateria
(Vă rugăm să consultați Instalare pentru detalii despre cum să îndepărtați carcasa Contactului pentru Ușă)
După ce bateria a fost scoasă, apăsați butonul Learn / Test de 5-6 ori pentru a o descărca complet înainte de a introduce bateria nouă.
Notă:
Asigurați-vă că marca bateriei cu partea pozitivă (+) este orientată în sus când introduceți bateria.
Asigurați-vă că introduceți sau așezați bateria din unghiul din dreapta sus în vedere Frontală (Spate)
Mod Test
Door Contact poate fi pus în modul Test pentru 3 minute prin apăsarea o singură dată a butonului Test de pe capacul frontal (spate). În timpul modului Test, indicatorul LED se va aprinde la declanșare. La fiecare apăsare a butonului Test, Door Contact va transmite un semnal de test către Panoul de Control pentru testarea razei radio și resetează modul de test la durata de 3 minute. Va ieși din modul Test automat după cele 3 minute și va reveni la modul de funcționare normal.
Începeți
Pasul 1: Îndepărtați izolatorul bateriei situat pe partea din spate a Contactului pentru Ușă.
Pasul 2: Puneți Panoul de Control în modul de învățare; consultați manualul Panoului de Control pentru detalii.
Pasul 3: Apăsați butonul Learn/Test de pe Door Contact pentru a trimite semnal către Panoul de Control.
Pasul 4: Dacă Panoul de Control primește semnalul cu succes, Panoul de Control ar trebui să răspundă (de ex. emite bipuri). Consultați manualul Panoului de Control pentru a finaliza procesul de învățare.
Pasul 5: După ce Contactul pentru Ușă este învățat, puneți Panoul de Control în modul “Mod Walk Test” , țineți Contactul pentru Ușă în locația dorită și apăsați butonul Test pentru a confirma dacă această locație se află în raza de semnal a Panoului de Control.
Pasul 6: Când sunteți mulțumit de Contactul pentru Ușă în locația aleasă, continuați cu instalarea.
Instalare
Pentru a deschide carcasa Contactului pentru Ușă:

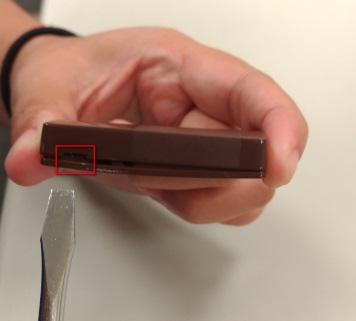

Pasul 1. Folosiți o șurubelniță cu cap plat pentru a serive în orificiul de deschidere a carcasei pe o parte ca (Pic1).

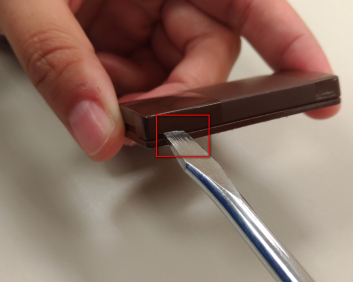

Pasul 2. Împingeți șurubelnița cu cap plat în sus ca (Pic2).
Pasul 3. Rotiți pe cealaltă parte și repetați Pasul 1 și Pasul 2.
(Pic 1)
(Pic 2)
Pasul 4. Odată ce capacul este deschis, puteți continua cu înlocuirea bateriei etc.
Pasul 5. Pentru a înlocui carcasa:
- Asigurați-vă că Marcajul de Compresie Tamper este orientat către Comutatorul Tamper (Pic 3).
- De asemenea, asigurați-vă că cârligele inferioare ale capacului din spate sunt agățate pe partea de jos a capacului frontal (spate) ca (Pic 4)
- Introduceți cârligele inferioare în încuietorile inferioare ale capacului frontal (spate), apoi apăsați-l în jos ca (1) în (Pic 5), apoi împingeți înainte (2) întreaga carcasa din spate pentru a o închide până când auziți un clic.
Metode de montare
Montați Contactul pentru Ușă folosind una dintre metodele de montare de mai jos: Montaj cu bandă Velcro sau Montaj cu șuruburi.
Montați magnetul pe obiectul mai mobil (cum ar fi ușa) folosind fie pad-ul adeziv dublu-față, fie șuruburile furnizate.
Aliniați magnetul conform marcajului nervurii de pe Door Contact. Dacă este necesar, folosiți distanțierul pentru magnet pentru a alinia mai bine magnetul cu marcajele nervurii.
Notă:
Magnetul nu ar trebui să fie la mai mult de 15mm față de detector când ușa este închisă.
Metode de montare pentru Contactul pentru Ușă
Montare cu șuruburi
Capacul din spate are două Găuri de Montare (zone de desprindere), unde plasticul este mai subțire, pentru scopuri de montare.
Pentru a monta Contactul de ușă:
Îndepărtați carcasa (Vezi Instalare de mai sus).
Perforați prin punctul de perforare de pe carcasa din spate.
Folosind orificiile ca șablon, găuriți ambele orificii.
Introduceți dibluri dacă fixați în tencuială sau cărămidă.
Înșurubați carcasa din spate în diblu folosind o șurubelniță Phillips.
Atașați carcasa frontală la carcasa din spate (vedeți Pic 3 ~ 5 de mai sus).
Montaj cu bandă Velcro:
Door Contact poate fi montat pe perete folosind banda Velcro furnizată.
Curățați locul de montare pe perete și spatele Door Contact cu un degresant. Nu îl montați pe un perete cu vopsea crăpată sau o suprafață aspră.
Banda Velcro poate fi separată în partea cu Cârlig și partea cu Buclă.
Îndepărtați folia protectoare de pe partea cu cârlig și atașați-o pe spatele Door Contact. Apăsați ferm timp de 30 de secunde pentru a asigura un contact bun (Pic 6.)
Îndepărtați capacul protector al părții cu Buclă și aplicați-l la locația de montare dorită ca în (Pic 7.) Apăsați ferm timp de 30 de secunde pentru a asigura un contact bun.
Aplicați Contactul pentru Ușă pe partea cu Buclă a benzii Velcro de pe perete (Pic 8 & 9.)
Metode de montare pentru Magnet
Montare cu șuruburi
Capacul din spate al magnetului are două Găuri de Montare pentru scopuri de montare.
Pentru a monta magnetul:

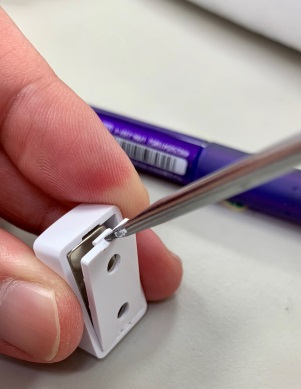

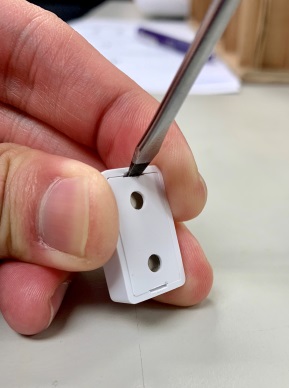

Deschideți carcasa din spate folosind o șurubelniță cu cap plat pentru a serive în zona adâncită și împingeți în sus.
Folosind orificiile ca șablon, găuriți ambele orificii.
Înșurubați carcasa din spate în ușă/fereastră folosind o șurubelniță Phillips. Dacă este necesar, folosiți Distanțierul pentru Magnet pentru a alinia mai bine magnetul la marcajele de nervură.
Atașați carcasa frontală la carcasa din spate. Dacă carcasa frontală este stabilizată pe carcasa din spate, ar trebui să auziți un sunet de clic.
Montaj adeziv
Magnetul poate fi montat de asemenea folosind pad-ul adeziv dublu-față sau Distanțierul pentru Magnet adeziv dublu-față.
Curățați locația de montare și partea din spate a Magnetului cu un degresant adecvat.
Îndepărtați stratul protector de pe o parte a pad-ului adeziv dublu-față sau a Distanțierului pentru Magnet adeziv dublu-față. Aplicați pe spatele Magnetului și apăsați ferm timp de 30 de secunde pentru a asigura un contact bun.
Îndepărtați celălalt capac și presați ferm Magnetul pe locația dorită timp de 30 de secunde..
Notă:
Vă rugăm să nu reaplicați pad-ul cu bandă adezivă dublu-față sau Distanțierul pentru Magnet adeziv dublu-față. Nu pot fi refolosite
