VESTA-173

RSB-1ZBS

Bec inteligent RGBW (Zigbee)

Introducere

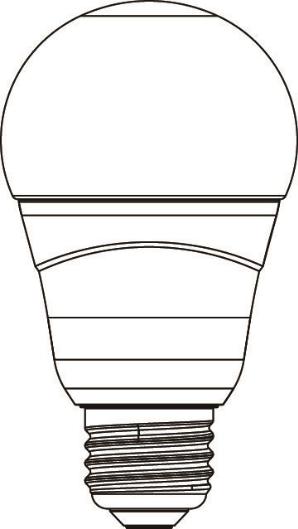

RSB-1ZBS este un bec cu LED colorat inteligent ZigBee. Are atât reglare multicolor, cât și control al nivelului de lumină. Când este conectat la o rețea ZigBee, utilizatorul va putea controla becul de la distanță prin coordonatorul rețelei ZigBee.

Becul utilizează tehnologia ZigBee pentru transmisia wireless a semnalelor. ZigBee este un protocol de comunicație wireless fiabil, cu consum redus de energie și eficiență mare de transmisie. Bazat pe standardul IEEE802.15.4, ZigBee permite includerea unui număr mare de dispozitive într-o rețea și coordonarea acestora pentru schimbul de date și transmisia semnalelor

Becul servește, de asemenea, ca rută în rețeaua ZigBee. După includerea în rețeaua ZigBee, permite altor dispozitive ZigBee să se alăture rețelei prin intermediul becului.

Configurarea rețelei ZigBee

Ghid pentru dispozitive ZigBee

ZigBee este un protocol de comunicație wireless fiabil, cu consum redus de energie și cu eficiență mare de transmisie. Bazat pe standardul IEEE802.15.4, ZigBee permite includerea unui număr mare de dispozitive într-o rețea și coordonarea acestora pentru schimbul de date și transmisia semnalelor.

Datorită structurii fundamentale a rețelei ZigBee, dispozitivul ZigBee va căuta și se va alătura activ rețelei după pornire.

• Asigurați-vă că routerul sau coordonatorul rețelei ZigBee este pornit înainte de a porni dispozitivul ZigBee.

• Asigurați-vă că routerul sau coordonatorul rețelei ZigBee este pornit și în raza de acțiune în timp ce un dispozitiv ZigBee este utilizat.

• Nu scoateți un dispozitiv ZigBee din routerul sau coordonatorul rețelei ZigBee fără a opri alimentarea dispozitivului ZigBee.

Aderarea la rețeaua ZigBee

Ca dispozitiv ZigBee, becul trebuie să se alăture unei rețele ZigBee pentru a trimite și primi semnale de comandă. Vă rugăm să urmați pașii de mai jos pentru a adăuga becul în rețeaua ZigBee.

1. Înșurubați becul în soclul lampii. Nu alimentați încă.

2. Activați funcția permit-join pe routerul sau coordonatorul rețelei ZigBee.

3. Porniți becul pentru 3~5 secunde. (Nu mai mult de 5 secunde), apoi opriți-l.

4. Repetați Pasul 3 de trei (3) ori pentru un total de patru (4) cicluri PORNIT/OPRIT.

5. Porniți becul pentru a 5-a oară; dispozitivul se va reseta și va începe să caute o nouă rețea ZigBee.

6. După ce se alătură rețelei ZigBee, becul va fi înregistrat în sistemul de securitate al rețelei automat. Vă rugăm să verificați coordonatorul rețelei ZigBee, panoul de control al sistemului sau CIE (Echipament de Control și Indicatie) pentru a confirma dacă alăturarea și înregistrarea au fost reușite.

Îndepărtarea dispozitivului din rețeaua ZigBee (Resetare la setările din fabrică)

Pentru a elimina becul din rețeaua ZigBee curentă, dispozitivul trebuie să fie resetat la setările din fabrică pentru a finaliza eliminarea. Funcția Factory Reset va șterge setările și informațiile stocate ale becului și va determina becul să caute o nouă rețea ZigBee.

Înainte de a elimina dispozitivul, asigurați-vă că becul este în raza de semnal a rețelei ZigBee curente

1. Ștergeți becul din panoul de control / CIE curent.

2. Opriți alimentarea becului.

3. Porniți becul pentru 3~5 secunde. (Nu mai mult de 5 secunde), apoi opriți-l.

4. Repetați Pasul 3 de 3 ori pentru un total de 4 cicluri PORNIT/OPRIT

5. Porniți becul pentru a 5-a oară; dispozitivul se va reseta și va începe să caute o nouă rețea ZigBee.

6. La resetare, becul va șterge setările curente ale rețelei ZigBee și va transmite un semnal către coordonatorul ZigBee pentru a se elimina din rețeaua ZigBee curentă. Apoi va căuta din nou în mod activ o rețea ZigBee disponibilă și se va alătura rețelei automat.

Capacitatea dispozitivului router ZigBee

Becul cu funcție de router permite altor dispozitive ZigBee să se alăture rețelei ZigBee prin intermediul routerului. Becul are o capacitate maximă de 7 dispozitive, inclusiv 4 routere.

Caracteristici

Reglarea culorii și a saturației

Culoarea și saturația becului pot fi reglate de la distanță de către coordonatorii ZigBee prin trimiterea de comenzi.

Reglarea nivelului de lumină

Becul are iluminare dimabilă; procentajul luminii poate fi reglat de la distanță de către coordonatorii ZigBee prin trimiterea de comenzi.

Supraveghere

Becul va transmite un semnal de supraveghere pentru a raporta starea sa regulat conform setării utilizatorului. Intervalul implicit din fabrică este de 10 minute.

Anexă (Doar pentru dezvoltatori)

ID cluster bec

Atributele informațiilor clusterului Basic

Atributele informațiilor clusterului Identify

Atribut al informațiilor clusterului de grup

Atribut al informațiilor clusterului de scene

Atributele informațiilor clusterului On/Off

Atribut al informațiilor clusterului de control al nivelului

Atribut al informațiilor clusterului de control al culorii
